Смазочно-охлаждающая жидкость напрямую влияет на три параметра: качество поверхности детали, стойкость инструмента и состояние станка. Неправильный выбор или небрежный уход за эмульсией приводит к ускоренному износу фрез, коррозии деталей и направляющих, появлению неприятного запаха в цехе. Эта статья — практическое руководство по выбору и эксплуатации СОЖ для фрезерных станков.
Зачем нужна правильная СОЖ
СОЖ выполняет четыре функции одновременно, и компромисс по любой из них снижает эффективность обработки.
Функции смазочно-охлаждающей жидкости
| Функция | Что происходит при её нарушении |
|---|---|
| Охлаждение | Перегрев инструмента → потеря твёрдости режущей кромки → ускоренный износ |
| Смазка | Рост сил трения → наростообразование → ухудшение качества поверхности |
| Удаление стружки | Повторное резание стружки → зарезы на детали, сколы на инструменте |
| Защита от коррозии | Ржавчина на деталях и направляющих станка |
Влияние на экономику обработки
Правильно подобранная СОЖ:
+30–50% к стойкости инструмента
Твердосплавные фрезы служат значительно дольше при эффективном охлаждении и смазке
+15–25% к режимам резания
Можно повысить скорости и подачи без потери качества и ресурса инструмента
Снижение брака
Меньше дефектов по качеству поверхности, стабильная геометрия
Защита станка
Сокращение расходов на ремонт — защита направляющих и узлов от коррозии
Разница между дешёвой и качественной жидкостью — сотни рублей на литр. Разница в стойкости твердосплавной фрезы — тысячи рублей.

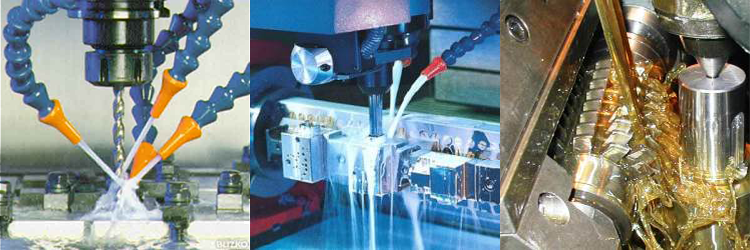

Виды СОЖ — минеральные, полусинтетические, синтетические
Три класса СОЖ различаются основой и балансом между смазывающими и охлаждающими свойствами.
Сравнительная таблица
| Параметр | Минеральные | Полусинтетические | Синтетические |
|---|---|---|---|
| Основа | Нефтяные масла | Масла + синтетика (20–50%) | Полностью синтетическая |
| Смазывающая способность | Отличная | Хорошая | Средняя |
| Охлаждающая способность | Средняя | Хорошая | Отличная |
| Прозрачность эмульсии | Молочная, непрозрачная | Полупрозрачная | Прозрачная |
| Склонность к пенообразованию | Низкая | Средняя | Выше |
| Срок службы | 3–6 месяцев | 6–12 месяцев | 12–18 месяцев |
| Биостойкость | Низкая | Средняя | Высокая |
| Стоимость концентрата | Низкая | Средняя | Выше |
Когда какую выбирать
Минеральные СОЖ
- Тяжёлые режимы резания (большие съёмы)
- Обработка труднообрабатываемых сталей
- Нарезание резьбы, глубокое сверление
- Когда критична смазка, а не охлаждение
Синтетические СОЖ
- Высокоскоростная обработка (HSC)
- Шлифование (важен теплоотвод)
- Обработка алюминия и цветных сплавов
- Чистовые операции с высокими требованиями
Полусинтетические СОЖ
- Универсальное применение
- Смешанное производство (разные материалы)
- Баланс между смазкой и охлаждением
- Оптимальный выбор для большинства фрезерных операций
Выбор СОЖ под материал заготовки
Материал заготовки определяет требования к составу СОЖ. Универсальные жидкости существуют, но специализированные дают лучший результат.
Рекомендации по материалам
| Материал | Рекомендуемый тип СОЖ | Особенности |
|---|---|---|
| Конструкционные стали | Полусинтетика, минеральная | Стандартные требования, баланс смазки и охлаждения |
| Нержавеющие стали | Полусинтетика с EP-присадками | Высокие нагрузки на кромку, нужны противозадирные добавки |
| Чугун | Синтетика или полусинтетика | Образуется мелкая пыль, важна промывающая способность |
| Алюминий и сплавы | Специальная для алюминия | Нейтральный pH (7,5–8,5), без аминов — иначе потемнение |
| Медь, латунь, бронза | Без активной серы | Сера вызывает почернение поверхности |
| Титан | Синтетика с высоким охлаждением | Критичен теплоотвод из-за низкой теплопроводности |
СОЖ для алюминия — отдельная тема
Алюминий и его сплавы требуют специализированной СОЖ:
- pH не выше 8,5 (щёлочь разъедает алюминий)
- Без аминов и аминосодержащих компонентов (вызывают потемнение)
- Хорошие моющие свойства (алюминиевая стружка липкая)

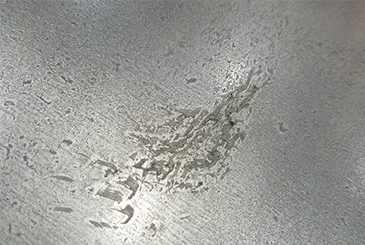

Использование обычной СОЖ для алюминия — частая ошибка. Результат — серые пятна на деталях, которые не удаляются полировкой. Это гарантированные рекламации.
Концентрация эмульсии — таблица для разных операций
Концентрация СОЖ — баланс между смазкой (выше %) и охлаждением (ниже %). Неправильная концентрация — деньги на ветер или проблемы с обработкой.
Рекомендуемые концентрации
| Операция | Концентрация | Почему |
|---|---|---|
| Черновое фрезерование | 5–7% | Высокие нагрузки, важна смазка |
| Чистовое фрезерование | 4–6% | Баланс охлаждения и смазки |
| Высокоскоростная обработка (HSC) | 3–5% | Критичен теплоотвод |
| Нарезание резьбы | 8–10% | Максимальная смазка |
| Глубокое сверление | 8–12% | Смазка + вымывание стружки |
| Обработка алюминия | 5–8% | Предотвращение наростообразования |
| Обработка нержавейки | 6–8% | Повышенные нагрузки |

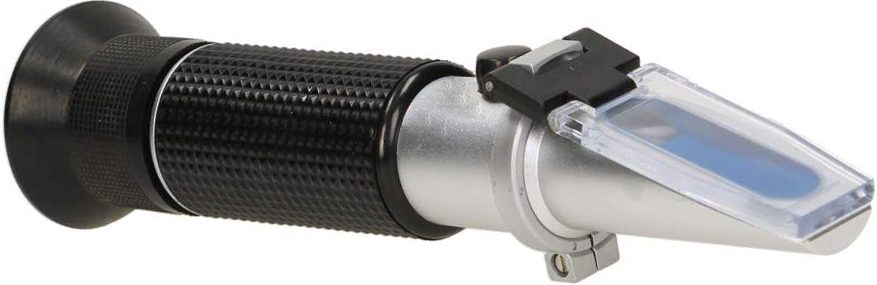

Как проверить концентрацию
Капля эмульсии на призму, смотрим на шкалу, умножаем на коэффициент (указан производителем СОЖ).
Периодичность контроля:
- Ежедневно — при интенсивной работе
- 2–3 раза в неделю — при нормальной загрузке
- После каждого долива воды
Правила приготовления эмульсии
Всегда лить концентрат в воду, не наоборот. При обратном порядке образуется «инвертная» эмульсия с плохими свойствами.
Налить воду
Налить в ёмкость расчётное количество воды
Добавить концентрат
При перемешивании медленно добавить концентрат
Перемешать
Перемешивать 5–10 минут до однородности
Проверить
Проверить концентрацию рефрактометром
Дать отстояться
30–60 минут перед использованием
Желательно умягчённая вода, жёсткость до 10–15 °dH. Жёсткая вода разрушает эмульсию.
Нужна помощь в подборе СОЖ?
Подберём оптимальный состав под ваши материалы и операции. В ассортименте — СОЖ для любых задач с доставкой по России.
Уход за СОЖ — контроль, долив, замена
СОЖ — живая система. Без ухода деградирует за недели, с правильным уходом служит месяцами.
Параметры контроля
| Параметр | Норма | Периодичность | Чем измерять |
|---|---|---|---|
| Концентрация | По рекомендации производителя | 2–3 раза в неделю | Рефрактометр |
| pH | 8,5–9,5 (зависит от типа) | 1 раз в неделю | pH-метр или индикаторные полоски |
| Запах | Нейтральный | Ежедневно | Органолептически |
| Пенообразование | Минимальное | Визуально | — |
| Наличие масла | Отсутствует или минимально | Визуально | — |
Признаки деградации СОЖ
- Неприятный запах (сероводород, аммиак) — бактериальное поражение
- Падение pH ниже 8,0 — активность бактерий
- Плёнка масла на поверхности — утечки гидравлики, направляющих
- Расслоение эмульсии — нарушение стабильности
- Коррозия на деталях — истощение ингибиторов
Правила долива
Доливать готовую эмульсию, а не концентрат. При испарении уходит вода, концентрация растёт. Долив концентрата усугубляет проблему.
Проверить
Проверить концентрацию рефрактометром
Рассчитать
Рассчитать объём и концентрацию добавки
Приготовить
Приготовить эмульсию нужной концентрации
Долить
Долить при работающей системе циркуляции
Проверить повторно
Проверить концентрацию через 30 минут
Когда менять СОЖ полностью
Ошибки, которые портят детали и инструмент
Большинство проблем с СОЖ — результат экономии не на том.
Типичные ошибки
| Ошибка | Последствия |
|---|---|
| Экономия на концентрации (3% вместо 6%) | Ускоренный износ инструмента, плохая поверхность |
| Редкий контроль | Деградация незаметна, пока не начнётся брак |
| Долив воды без учёта испарения | Падение концентрации, потеря защитных свойств |
| Смешивание разных СОЖ | Несовместимость, расслоение, потеря свойств |
| Универсальная СОЖ для алюминия | Потемнение деталей, рекламации |
| Игнорирование запаха | Бактериальное поражение → замена всего объёма |
| Использование жёсткой воды | Нестабильная эмульсия, отложения на станке |
Скрытая стоимость дешёвой СОЖ
Дешёвая СОЖ экономит на:
Качество базовых масел
Хуже смазка → быстрее износ инструмента
Биоцидные присадки
Быстрое поражение бактериями → частая замена
Ингибиторы коррозии
Ржавчина на деталях и станке
Стабилизаторы эмульсии
Расслоение → частая замена
Дешёвая СОЖ на 30% экономит на концентрате, но требует замены в 2 раза чаще и сокращает стойкость инструмента на 20%. Итог — переплата.
FAQ — часто задаваемые вопросы
Не рекомендуется. Разные присадочные пакеты могут быть несовместимы — результат непредсказуем: от расслоения до потери защитных свойств.
При переходе на другую СОЖ — полностью слить старую, промыть систему, залить новую.
При правильном уходе — раз в 6–12 месяцев для полусинтетики, до 18 месяцев для синтетики.
Реальный срок определяется контролем pH и состояния эмульсии. Если pH стабилен, запаха нет, коррозии нет — СОЖ работоспособна.
Возможные причины:
- Концентрация ниже нормы
- Истощение ингибиторов коррозии (старая СОЖ)
- Высокая влажность в цехе
- Длительное хранение деталей без консервации
Проверьте концентрацию и pH. При норме — СОЖ пора менять.
Для эмульсий — 10–30 литров готового раствора на тонну обработанного металла в зависимости от операций.
Уносится со стружкой, испаряется, разбрызгивается. Аномально высокий расход — признак утечек или неправильной настройки подачи.
Заключение
Выбор СОЖ — это баланс между типом обработки, материалом заготовки и экономикой. Полусинтетические СОЖ — оптимальный выбор для большинства фрезерных операций. Для алюминия и цветных металлов — только специализированные составы. Регулярный контроль концентрации и pH продлевает срок службы и предотвращает проблемы.
Экономия на СОЖ — ложная экономия. Качественная жидкость увеличивает стойкость инструмента на 30–50% и позволяет повысить режимы резания.
Подберём СОЖ под ваши материалы и операции
В ассортименте — универсальные полусинтетические, синтетические для HSC, специальные для алюминия и нержавеющих сталей. Фасовка от 5 до 200 литров.
Опишите ваши материалы и операции — поможем выбрать оптимальный состав и рассчитаем потребность. Результат — правильная СОЖ с первой поставки.
