Нарезание резьбы после сверления — стандартная последовательность в машиностроении. На большинстве производств эти операции разнесены: сверлильный станок, затем слесарь с метчикодержателем или отдельный резьбонарезной станок. Это потеря времени на переустановку, риск несоосности, дополнительная единица оборудования.
Современные сверлильные станки с функцией резьбонарезания решают обе задачи за одну установку детали. Для технолога это означает сокращение цикла обработки, снижение брака и упрощение маршрутной карты. Разберём, какие станки действительно справляются с нарезкой резьбы, а какие — только декларируют эту функцию.
Сверление и нарезка резьбы одним станком — когда это работает
Совмещение операций экономически оправдано при объёме от 50 резьбовых отверстий в смену и диапазоне резьб М5–М20. Для единичных отверстий — ручной метчикодержатель эффективнее.
Преимущества совмещения
| Параметр | Раздельные операции | Совмещённые операции |
|---|---|---|
| Время на отверстие М10 | 45–60 сек | 25–35 сек |
| Несоосность резьбы | 0,1–0,3 мм | Менее 0,05 мм |
| Количество переустановок | 2 | 1 |
| Необходимое оборудование | 2 единицы | 1 единица |
| Квалификация оператора | Слесарь 3–4 разряда | Станочник 2–3 разряда |
Когда совмещение неэффективно
- Глухие резьбы с жёстким допуском по глубине — требуется специализированное оборудование с контролем момента
- Резьбы крупнее М24 — нагрузки превышают возможности сверлильных станков среднего класса
- Единичные отверстия — переоснащение станка занимает больше времени, чем ручная нарезка
Требования к станку для нарезания резьбы
Реверс шпинделя — обязательное условие
Метчик должен вывинчиваться из отверстия вращением в обратную сторону. Попытка вывести метчик вручную при зажатом патроне — сломанный инструмент и испорченная деталь.
Типы реверса
| Тип | Принцип | Преимущества | Ограничения |
|---|---|---|---|
| Электрический | Переключение полярности двигателя | Простота, надёжность | Задержка при переключении 0,5–1 сек |
| Механический | Переключение в редукторе | Мгновенный реверс | Усложнение конструкции |
| В резьбонарезном патроне | Муфта в патроне | Не требует реверса станка | Ограниченный крутящий момент |
Контроль крутящего момента
При достижении дна глухого отверстия метчик должен остановиться, а не сломаться. Это обеспечивается:
Муфта ограничения момента
В резьбонарезном патроне — стандартное решение
Электронный контроль
Контроль тока двигателя — на станках с ЧПУ
Автоматический реверс
По глубине — на специализированных резьбонарезных станках
Диапазон оборотов
Скорость нарезания резьбы значительно ниже, чем скорость сверления.
| Операция | Типичные обороты |
|---|---|
| Сверление Ø10 мм | 600–1000 об/мин |
| Нарезание М10 | 80–200 об/мин |
Станок должен обеспечивать обороты от 50–80 об/мин. Модели с минимумом 300 об/мин для резьбонарезания не подходят.
Соосность шпинделя и стола
Смещение оси метчика относительно отверстия — причина №1 поломки инструмента и брака резьбы.

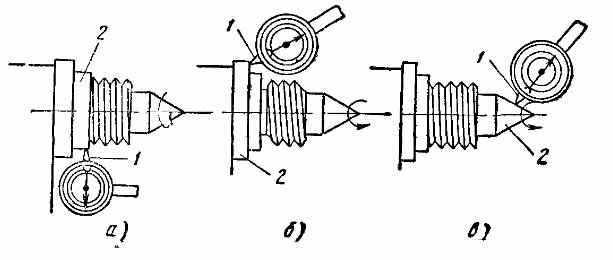

Требования к точности станка
Визуализация: биение шпинделя, перпендикулярность к столу, зона допустимой несоосности метчика и отверстия
Ручная vs автоматическая нарезка резьбы

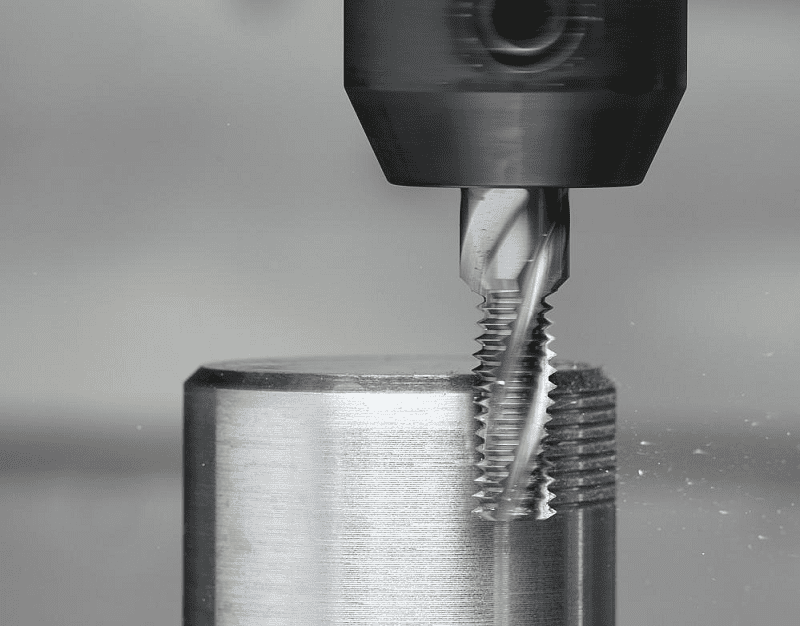

Ручная нарезка на сверлильном станке
Принцип: Станок обеспечивает вращение и соосность, подача — ручная через рукоятку пиноли.
Преимущества
- Оператор «чувствует» материал и момент
- Минимальные требования к станку (достаточно реверса)
- Низкая стоимость оснастки
Ограничения
- Производительность — 40–60 отверстий в час максимум
- Зависимость от навыков оператора
- Утомляемость при серийной работе
- Единичное производство
- Разнородная номенклатура резьб
- Отверстия в труднодоступных местах
Автоматическая нарезка резьбы
Принцип: Станок выполняет полный цикл: подвод, врезание, нарезание на заданную глубину, реверс, вывод.
Преимущества
- Производительность — 100–180 отверстий в час
- Повторяемость параметров резьбы
- Минимальная зависимость от оператора
Ограничения
- Требуется станок с автоподачей и программируемым реверсом
- Более высокая стоимость оборудования
- Настройка под каждый типоразмер резьбы
- Серийное производство
- Однотипные детали с множеством резьб
- Требования к стабильности качества
Сравнительная таблица
| Параметр | Ручная нарезка | Автоматическая нарезка |
|---|---|---|
| Производительность | 40–60 отв./час | 100–180 отв./час |
| Стоимость оснастки | 5 000–15 000 ₽ | 25 000–80 000 ₽ |
| Требования к станку | Реверс | Реверс + автоподача |
| Риск поломки метчика | Зависит от оператора | Минимальный (муфта) |
| Порог входа | Низкий | Средний |
Резьбонарезные патроны и оснастка
Типы резьбонарезных патронов
Плавающий патрон с осевой компенсацией
Компенсирует несоответствие между шагом резьбы и подачей станка. Обязателен для ручной нарезки и станков без синхронизированной подачи.
- Осевой ход: 3–10 мм
- Радиальный люфт: 0,5–2 мм
- Муфта: регулируемая
Жёсткий синхронный патрон
Для станков с синхронизированной подачей (ЧПУ). Жёсткая связь — максимальная точность резьбы.
- Без осевой компенсации
- Применяется с точным управлением подачей
Быстросменные цанги
Переходники для установки метчиков разных диаметров в один патрон. Сокращают время переналадки.
- Квадрат метчика: 2,1–12 мм
- Замена цанги: 5–10 секунд
Подбор патрона под диапазон резьб
| Диапазон резьб | Тип патрона | Примерная стоимость |
|---|---|---|
| М2–М7 | Плавающий малый TC-312 | 8 000–15 000 ₽ |
| М3–М12 | Плавающий средний TC-412 | 15 000–25 000 ₽ |
| М5–М20 | Плавающий большой TC-820 | 25 000–45 000 ₽ |
| М8–М30 | Усиленный GT-24 | 40 000–70 000 ₽ |
Критерии качественного патрона
- Регулировка момента срабатывания — подстройка под разные материалы
- Сменные цанги — быстрая переналадка без замены патрона
- Визуальный индикатор проскальзывания — контроль достижения дна
- Материал корпуса — закалённая сталь, не силумин
Нужна помощь с подбором станка для резьбонарезания?
Подберём оборудование под ваш диапазон резьб и объёмы производства. Рассчитаем срок окупаемости совмещения операций.
Лучшие модели станков с функцией резьбонарезания
Triod DMTE-4132 — специализация на резьбе
Позиционирование
Станок, изначально спроектированный для сверления и резьбонарезания.
- Электрический реверс с быстрым переключением
- Встроенная муфта ограничения момента
- Диапазон резьб: М5–М20
- Обороты: 80–500 об/мин
Для кого: Производства с большим объёмом резьбовых отверстий, мастерские по изготовлению оснастки.
Optimum DH 40CT — точность и универсальность
Позиционирование
Прецизионный станок с возможностью резьбонарезания.
- Бесступенчатая регулировка оборотов от 50 об/мин
- Электрический реверс
- Микрометрическая подача для контроля глубины
Для кого: Инструментальные цеха, единичное производство с высокими требованиями к точности.
JET GHD-35PF — серийная работа
Позиционирование
Производительный станок с автоподачей и реверсом.
- Механическая автоподача — снижение нагрузки на оператора
- Реверс с быстрым откликом
- СОЖ в базовой комплектации
Для кого: Серийное производство, цеха металлоконструкций.
STALEX SRD-25 — бюджетное решение
Позиционирование
Доступный станок начального уровня с реверсом.
- Электрический реверс
- Простая надёжная конструкция
- Низкий порог входа
Для кого: Небольшие мастерские, ремонтные участки с периодической потребностью в резьбе.
Сравнительная таблица моделей
| Модель | Мощность | Резьбы | Реверс | Автоподача | Позиционирование |
|---|---|---|---|---|---|
| Triod DMTE-4132 | 1,5 кВт | М5–М20 | Да | Нет | Специализированный |
| Optimum DH 40CT | 1,5 кВт | М3–М16 | Да | Нет | Прецизионный |
| JET GHD-35PF | 1,5 кВт | М5–М16 | Да | Да | Серийный |
| STALEX SRD-25 | 0,9 кВт | М3–М12 | Да | Нет | Бюджетный |
Расчёт окупаемости совмещения операций
Исходные данные для расчёта
Производство выпускает 200 деталей в смену, в каждой — 4 резьбовых отверстия М8.
Текущее состояние
- Сверление на станке: 30 сек/отверстие
- Переноска к слесарю: 15 сек/деталь
- Ручная нарезка резьбы: 45 сек/отверстие
- Итого на деталь: 315 сек
С резьбонарезным станком
- Сверление + нарезка: 50 сек/отверстие
- Итого на деталь: 200 сек
Экономия времени
Срок окупаемости
| Статья | Стоимость |
|---|---|
| Станок с резьбонарезанием | 250 000 ₽ |
| Резьбонарезной патрон | 25 000 ₽ |
| Комплект метчиков | 15 000 ₽ |
| Итого инвестиции | 290 000 ₽ |
290 000 / 3 200 = 91 смена ≈ 4 месяца
Дополнительные эффекты
Снижение брака
–5–10% на резьбовых операциях благодаря соосности
Высвобождение слесаря
Для других задач, требующих квалификации
Упрощение планирования
Одна операция вместо двух в маршрутной карте
FAQ — частые вопросы о станках для нарезки резьбы
Нет. Помимо реверса требуется:
- Низкие обороты (от 50–80 об/мин для резьб М6 и меньше)
- Достаточный крутящий момент
- Минимальное биение шпинделя (менее 0,03 мм)
Станок с реверсом, но минимальными оборотами 300 об/мин для резьбонарезания не подходит — метчик перегреется или сломается.
Технически возможно с обычным сверлильным патроном, но крайне рискованно. При достижении дна глухого отверстия метчик остановится, а шпиндель продолжит вращение — срез квадратного хвостовика или поломка метчика.
Резьбонарезной патрон с муфтой ограничения момента — обязательный элемент для безопасной работы.
Для станков мощностью 1,5 кВт и крутящим моментом 80–100 Н·м предел — М16–М20 в конструкционной стали.
Резьбы М24 и крупнее требуют специализированных резьбонарезных станков или станков с моментом от 150 Н·м. Попытка нарезать крупную резьбу на слабом станке — остановка двигателя или срыв резьбы.
Критерий — объём однотипных резьбовых отверстий:
- Менее 50 в смену — ручная нарезка экономичнее (ниже стоимость оборудования, быстрая переналадка)
- Более 100 в смену — автоматическая нарезка с окупаемостью за 3–6 месяцев
- Диапазон 50–100 — зависит от стоимости рабочего времени и требований к стабильности качества
Подбор станка с резьбонарезанием
Резьбонарезание на сверлильном станке — это не просто «дополнительная функция», а требование к конструкции: реверс, момент, обороты, точность. Станок без этих параметров сломает метчики быстрее, чем окупится.
Что мы предлагаем
Гибкий подбор
Подберём станок под ваш диапазон резьб, материалы и объёмы
Оснастка в комплекте
Резьбонарезной патрон + цанги + метчики = один заказ
Расчёт окупаемости
Сравним варианты по экономике владения
Пусконаладка
Настройка станка, обучение оператора нарезанию резьбы
Какие данные нужны для подбора
- Диапазон резьб: От М__ до М__
- Тип резьбы: Метрическая, дюймовая, трубная
- Материал деталей: Сталь, алюминий, нержавейка
- Объём: Сколько резьбовых отверстий в смену
- Глухие или сквозные: Влияет на требования к контролю глубины
Закажите подбор станка для резьбонарезания
Технолог подберёт оборудование под ваши задачи, рассчитает срок окупаемости и укомплектует заказ оснасткой.
- Форма на сайте — опишите задачу, ответим в течение 4 часов
- Телефон — консультация технолога
- Email — пришлите чертёж детали с резьбами
Результат: Получите 2–3 варианта станков с обоснованием, комплектацией и расчётом срока окупаемости.
Статья подготовлена на основе технологических данных и опыта внедрения резьбонарезного оборудования. Режимы резания и производительность — ориентировочные, уточняйте для конкретных условий.
