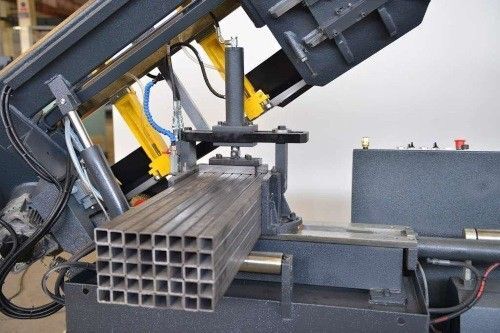

Пакетная резка металла сокращает время на подготовительные операции в 3–5 раз по сравнению с поштучной обработкой. Но реализовать это преимущество можно только на станке с соответствующей оснасткой — гидравлическим зажимом и верхним прижимом. Разбираем, как выбрать ленточнопильный станок для пакетной резки труб и профиля, чтобы оборудование окупилось, а не создало новые проблемы.
Что такое пакетная резка и когда она экономически оправдана
Пакетная резка — это одновременная резка нескольких заготовок за один проход пильной ленты. Трубы, прутки или профили укладываются в тиски слоями или рядами, фиксируются и режутся как единый блок.
Условия, при которых пакетная резка выгодна
Переход на резку пакетом оправдан при совпадении нескольких факторов:
Серийность
Партии от 50–100 одинаковых заготовок. Мелкие партии не окупают время на укладку пакета.
Малое сечение
Круглые трубы до 60 мм, профиль до 80×80 мм. Крупный сортамент режется поштучно.
Тонкая стенка
От 1,5 до 4 мм. Толстостенные заготовки создают чрезмерную нагрузку на ленту.
Идентичные размеры
Все заготовки в пакете должны иметь одинаковое сечение. Иначе зажим ненадёжен.
Производительность участка резки возрастает на 200–400% без увеличения штата операторов.
Когда пакетная резка не работает
- Разнородный сортамент в одной партии
- Заготовки с отклонением геометрии более 0,5 мм
- Толстостенные трубы (стенка от 6 мм) — нагрузка на ленту превышает допустимую
- Материалы с разной твёрдостью в одном пакете
Требования к конструкции станка для резки пакетами
Главное отличие станка для пакетной резки — усиленная система зажима с гидравлическим приводом и верхним прижимом. Стандартные винтовые тиски не обеспечивают равномерного усилия по всей высоте пакета.
Тиски и боковой зажим
Для пакетной резки профиля и труб тиски должны соответствовать требованиям:
| Параметр | Минимальное значение | Рекомендуемое значение |
|---|---|---|
| Усилие зажима | 2 тонны | 3–5 тонн |
| Ход губок | 150 мм | 200–300 мм |
| Тип привода | Гидравлика | Гидравлика с регулировкой давления |
| Материал губок | Закалённая сталь | Сменные призматические вставки |
Призматические вставки с V-образным профилем предотвращают проворачивание круглых труб при резке. Для квадратного профиля используются плоские губки.

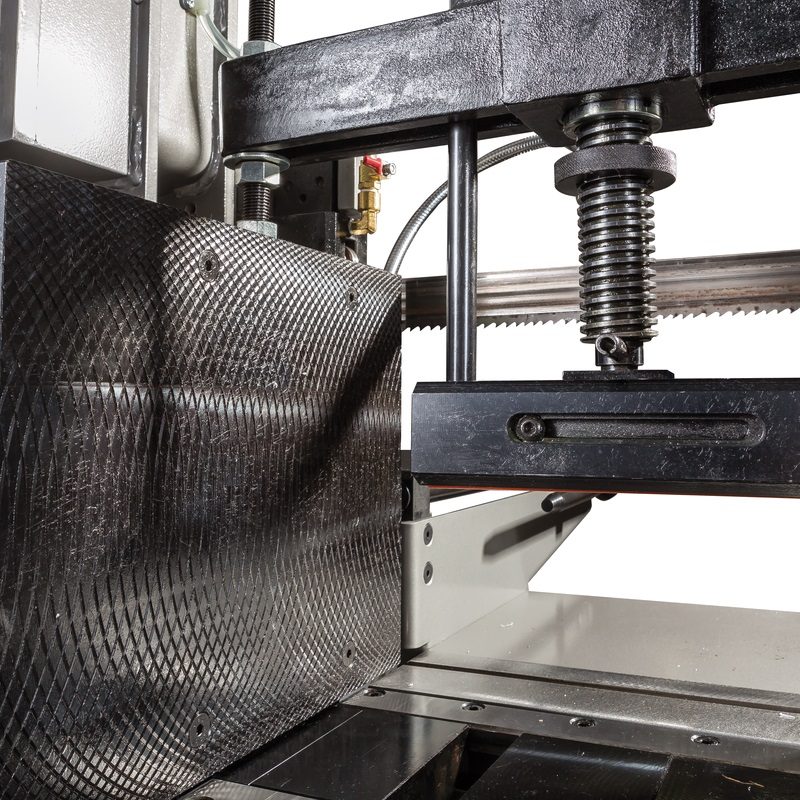

Верхний прижим — ключевой элемент
Прижим для пакетной резки выполняет две функции: предотвращает подъём верхних заготовок и гасит вибрацию.
- Неперпендикулярный рез (отклонение до 2–3°)
- Повышенный износ ленты
- Сколы на выходе зубьев
Верхний прижим должен иметь:
- Гидравлический или пневматический привод
- Регулировку усилия от 500 до 2000 кг
- Рабочую поверхность с упругой накладкой (полиуретан, резина)
Мощность и скорость подачи при пакетной резке
Суммарное сечение пакета определяет требования к мощности привода. Ошибка в расчётах приводит либо к падению производительности, либо к перегрузке станка.
Расчёт необходимой мощности
P = S × k × 0,015, где:
- P — мощность привода пилы, кВт
- S — суммарная площадь реза, см²
- k — коэффициент материала (сталь — 1,0; нержавейка — 1,3; алюминий — 0,7)
Пример расчёта
Пакет из 9 труб 40×40×2 мм.
- Площадь реза одной трубы ≈ 3 см²
- Суммарно — 27 см²
- Для стали: 27 × 1,0 × 0,015 = 0,4 кВт
- С учётом запаса — минимум 1,5–2,2 кВт
Для крупных пакетов
При суммарном сечении от 100 см² требуются станки с приводом от 3 кВт.
Скорость подачи
При пакетной резке скорость подачи снижается на 20–30% относительно поштучной резки. Причина — неравномерная нагрузка на ленту при входе и выходе из каждой заготовки.
| Количество заготовок | Снижение скорости подачи |
|---|---|
| 2–4 штуки | 15–20% |
| 5–9 штук | 25–35% |
| 10+ штук | 40–50% |
Какие материалы подходят для одновременной резки нескольких заготовок
Не все материалы допускают пакетную резку. Ограничения связаны с механическими свойствами и геометрией.
Материалы, оптимальные для пакетной резки
Углеродистая сталь
Ст3, Ст20, 09Г2С — базовый материал, режется без ограничений
Алюминиевые сплавы
Требуют ленты с положительным передним углом и СОЖ на масляной основе
Латунь, бронза
Хорошо режутся пакетом, стружка не налипает
Тонкостенная нержавейка
12Х18Н10Т — допустима при скорости ленты 30–40 м/мин
Материалы с ограничениями
- Закалённые стали (HRC > 35) — только поштучно, иначе лента выходит из строя за 1–2 реза
- Толстостенные трубы (стенка > 5 мм) — нагрузка на зубья превышает допустимую
- Пакеты смешанных материалов — категорически запрещены
Проблема вибрации труб и как её решает гидравлический прижим
Вибрация — главный враг качества при пакетной резке труб. При входе зубьев в тонкую стенку возникают колебания, которые передаются соседним заготовкам и усиливаются.
Последствия неконтролируемой вибрации
Волнистый рез
Отклонение плоскости до 1,5 мм
Шум
При резке достигает 95–100 дБ
Износ ленты
Ресурс сокращается на 40–60%
Риск вырыва
Заготовки могут вырваться из пакета

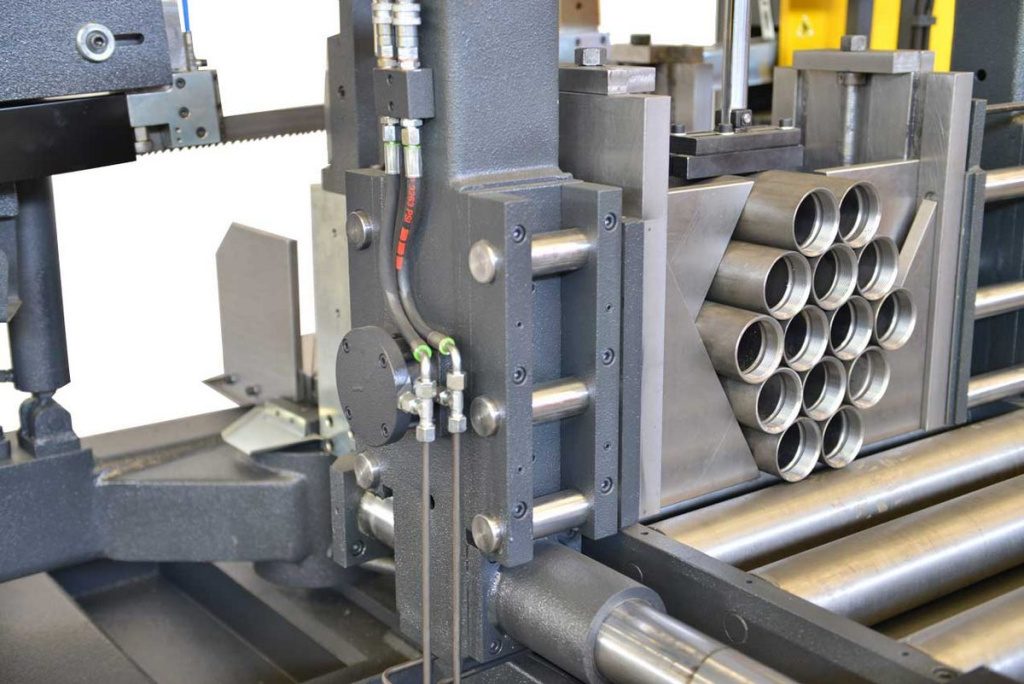

Как гидроприжим решает проблему
Гидравлический прижим для пакетной резки работает по принципу демпфирования:
Пружинный прижим
- Усилие зависит от высоты пакета
- Не компенсирует усадку при резке
- Нет регулировки под материал
Гидравлический прижим
- Постоянное усилие независимо от высоты
- Адаптивная компенсация зазоров
- Контролируемое давление под материал
На станках с регулируемым гидроприжимом уровень вибрации снижается в 3–4 раза, а допуск плоскостности реза не превышает 0,3 мм.
Нужен станок для пакетной резки?
Подберём модель с гидрозажимом под ваш сортамент и объёмы. Рассчитаем окупаемость для конкретного производства.
Расчёт экономической выгоды от пакетной резки
Окупаемость станка с гидрозажимом считается по сокращению времени на вспомогательные операции.
Структура времени при поштучной резке
Типичный хронометраж на резку трубы 40×40 мм:
| Операция | Время |
|---|---|
| Загрузка заготовки | 15 сек |
| Зажим | 5 сек |
| Резка | 20 сек |
| Разжим | 3 сек |
| Выгрузка | 10 сек |
| Итого | 53 секунды на одну заготовку |
Хронометраж при пакетной резке (9 заготовок)
| Операция | Время |
|---|---|
| Загрузка пакета | 60 сек |
| Зажим | 5 сек |
| Резка (медленнее из-за суммарного сечения) | 50 сек |
| Разжим | 3 сек |
| Выгрузка | 40 сек |
| Итого | 158 сек на 9 заготовок = 17,5 сек на одну |
Формула расчёта ROI
Срок окупаемости = Δ стоимости станка / (экономия часов × ставка оператора × 22 дня)
Экономия времени
5 часов в смену
Ставка оператора
500 ₽/час
Ежемесячная выгода
55 000 ₽
Срок окупаемости
6–12 месяцев
На что обратить внимание при выборе станка для пакетной резки
Чек-лист для технолога
- ☐ Гидравлический боковой зажим с усилием от 3 тонн
- ☐ Верхний прижим с регулировкой давления
- ☐ Призматические сменные губки под разный сортамент
- ☐ Мощность привода соответствует расчётной
- ☐ Ход пильной рамы достаточен для высоты пакета
- ☐ Рольганг или поддерживающие опоры для длинномеров
Рекомендуемый тип станка
Оптимальный выбор для пакетной резки. Обеспечивают:
- Повторяемость усилия зажима от цикла к циклу
- Автоматический подъём рамы после реза
- Возможность интеграции с подающим рольгангом
Невозможно обеспечить равномерное усилие, оператор быстро устаёт, страдает геометрия реза.
FAQ — частые вопросы о пакетной резке
Количество ограничено ходом губок тисков и высотой пильной рамы. На станках среднего класса — до 9–12 труб типоразмера 40×40 мм. Максимальная высота пакета обычно составляет 150–200 мм.
Рекомендуются биметаллические ленты с переменным шагом зуба (например, 4/6 TPI). Переменный шаг снижает вибрацию при входе в каждую заготовку. Ширина ленты — от 27 мм для станков среднего класса.
Нет. Заготовки разного сечения невозможно надёжно зафиксировать — возникают зазоры, часть труб остаётся незажатой. Это приводит к вырыву заготовок и браку.
При правильно настроенном режиме износ на один погонный метр реза остаётся прежним. Но за счёт увеличения суммарной толщины пропила лента расходуется быстрее в пересчёте на смену. Компенсируется экономией времени.
Для регулярной пакетной резки — да. Пружинные и ручные прижимы не обеспечивают стабильного усилия, особенно на высоких пакетах. Гидроприжим — это страховка от брака и преждевременного износа ленты.
Выводы
Станок для пакетной резки металла — это инвестиция в производительность заготовительного участка. Ключевые требования к оборудованию:
Гидравлический зажим, верхний прижим с регулировкой давления и мощность привода, рассчитанная под суммарное сечение пакета — три ключевых требования к станку для пакетной резки.
