Станки для заточки дисковых пил: как выбрать для производства
Дисковая пила с твердосплавными напайками стоит 3 000–15 000 рублей и допускает 8–15 переточек. Это означает, что правильная заточка увеличивает ресурс диска в 10 раз при минимальных затратах. Но заточка пильных дисков с твердосплавными напайками — задача технически сложная: нужно восстановить геометрию каждого зуба с точностью до долей градуса, не перегреть твердосплав и сохранить радиальное биение в пределах допуска. Разберём, какое оборудование для заточки пил подходит для производственных задач и как выбрать станок под конкретные требования.
Типы дисковых пил и особенности их заточки
Правильный подбор оборудования начинается с понимания, какие именно пилы вы будете затачивать. Разные материалы и формы зубьев требуют разных подходов.
Классификация по материалу зуба
| Тип пилы | Обозначение | Материал зуба | Особенности заточки |
|---|---|---|---|
| Цельнометаллические | HSS, CV | Быстрорежущая или углеродистая сталь | CBN или электрокорунд |
| С твердосплавными напайками | TCT, HW | Карбид вольфрама (ВК, К-группа) | Только алмаз (SDC) |
| С керметными напайками | Cermet | Металлокерамика (TiCN) | Алмаз, особые режимы |
| С PCD-напайками | PCD | Поликристаллический алмаз | Электроэрозия или спецшлифовка |
TCT-напайки (твердосплав) затачиваются только алмазными кругами. Попытка использовать электрокорунд или CBN приведёт к нулевому результату и порче диска.
Классификация по назначению
| Назначение | Диаметры, мм | Кол-во зубьев | Типичный материал |
|---|---|---|---|
| Пилы по дереву (продольный рез) | 200–500 | 24–40 | TCT |
| Пилы по дереву (поперечный рез) | 200–500 | 48–96 | TCT |
| Пилы по ДСП, МДФ, ламинату | 200–400 | 60–120 | TCT |
| Пилы по алюминию | 200–500 | 80–120 | TCT (специальная геометрия) |
| Пилы по стали | 200–400 | 48–80 | TCT / Cermet |
| Пилы для форматно-раскроечных станков | 250–450 | 60–120 | TCT (трапеция-прямой) |
Форма зуба
Форма зуба определяет характер реза и требования к заточке.
Прямой (FT)
Flat Top
Применение: Продольный рез древесины
Заточка: По передней и задней грани
Косой (попеременно)
ATB
Применение: Поперечный рез, ламинат
Заточка: Попеременная заточка ±15°
Трапециевидный-прямой
TCG
Применение: ДСП, МДФ, алюминий
Заточка: Трапеция + прямой чередование
Комбинированный
Combi
Применение: Универсальный
Заточка: Группы по 4–5 зубьев
Для заточки ATB и TCG зубьев нужен станок с регулировкой бокового угла. Убедитесь, что выбранная модель поддерживает эту функцию.

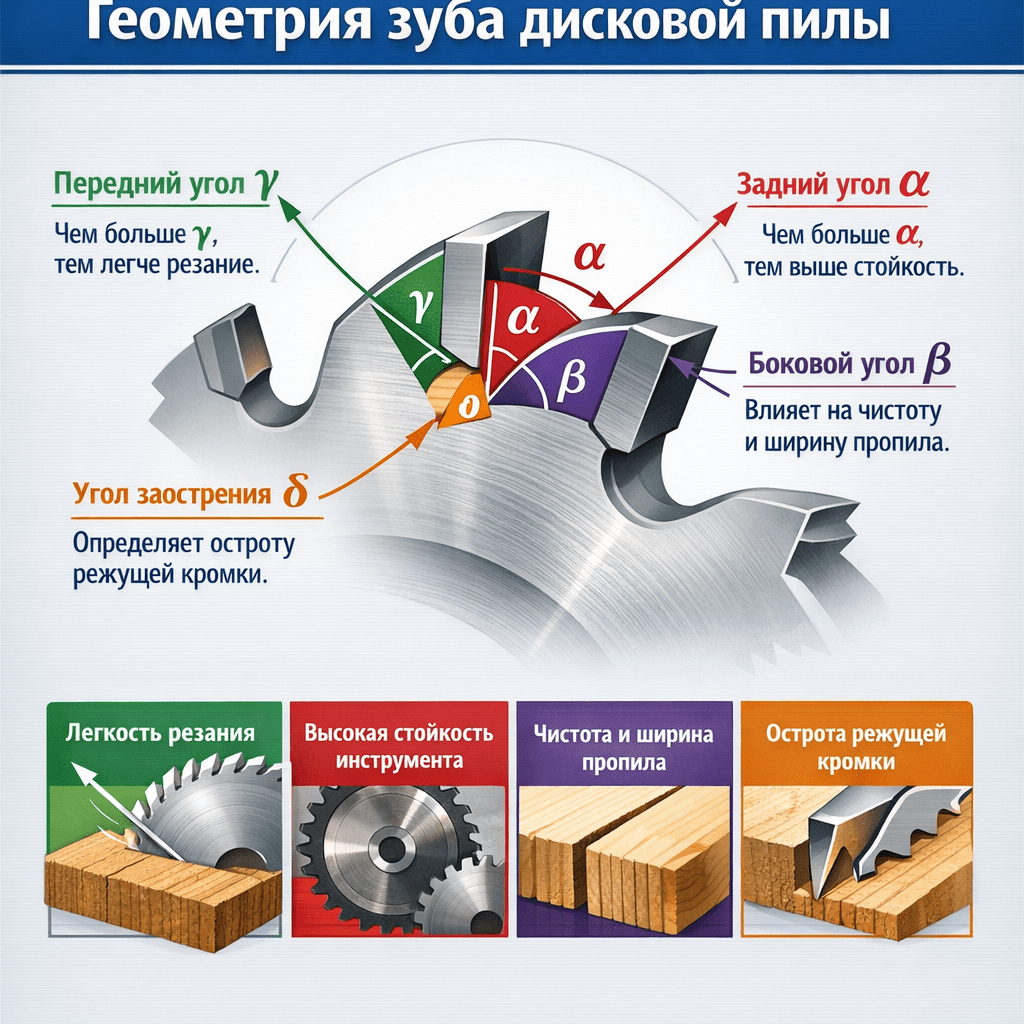

Геометрия зуба: углы и их влияние на рез
Угол заточки дисковой пилы — ключевой параметр, определяющий качество реза и стойкость инструмента.
Основные углы
| Угол | Обозначение | Диапазон | Влияние |
|---|---|---|---|
| Передний (угол атаки) | γ (гамма) | −10° ... +25° | Усилие резания, качество поверхности |
| Задний | α (альфа) | 10–20° | Трение, нагрев, стойкость |
| Боковой (угол наклона) | β (бета) | 0–20° | Направление выброса стружки |
| Угол заострения | δ (дельта) | 40–60° | Прочность кромки |
Угол атаки зуба и его значение
Положительный (+5...+25°)
- Агрессивный рез
- Меньшее усилие подачи
- Хуже качество поверхности
- Применение: продольный рез мягкой древесины
Нейтральный (0...+5°)
- Универсальный рез
- Баланс усилия и качества
- Применение: универсальные пилы
Отрицательный (−5...−10°)
- Контролируемый рез
- Выше усилие подачи
- Лучше качество поверхности
- Применение: металлы, ламинат, захватывающие материалы
Допуски на углы заточки
| Параметр | Допуск для стандартной заточки | Допуск для прецизионной |
|---|---|---|
| Передний угол | ±1° | ±0,5° |
| Задний угол | ±1° | ±0,5° |
| Угол наклона | ±1° | ±0,5° |
| Радиальное биение | 0,05 мм | 0,02 мм |
Заточка твердосплавных напаек (TCT)
Заточка твердосплавных пил — наиболее востребованная задача, требующая специального оборудования и подхода.
Особенности твердосплава
| Характеристика | Значение | Влияние на заточку |
|---|---|---|
| Твёрдость | 89–92 HRA | Только алмазный круг |
| Хрупкость | Высокая | Минимальный съём за проход |
| Теплопроводность | Низкая | Обязательное охлаждение |
Требования к оборудованию
Заточной станок для дисковых пил с TCT-напайками должен обеспечивать:
| Параметр | Требование | Причина |
|---|---|---|
| Абразивный круг | Алмаз (SDC), зерно 150–320 | Эффективный съём твердосплава |
| Охлаждение | Обязательно (СОЖ или воздух) | Предотвращение термоудара |
| Точность деления | ±0,5° | Равномерность шага зубьев |
| Биение шпинделя | ≤0,01 мм | Качество кромки |
Для TCT-напаек охлаждение обязательно. Без него возникают микротрещины от термоудара, которые приводят к разрушению зуба в работе.
Типичные дефекты при заточке TCT
Сколы на кромке
Причина: Удар, перегрев, грубый круг
Последствия: Рваный рез, снижение ресурса
Трещины в напайке
Причина: Термоудар (нет охлаждения)
Последствия: Разрушение зуба в работе
Неравномерный шаг
Причина: Погрешность деления
Последствия: Вибрации, следы на поверхности
Ручные vs автоматические станки для заточки пил
Выбор уровня автоматизации — баланс между бюджетом, объёмами и требованиями к качеству.
Сравнительная таблица
| Параметр | Ручной | Полуавтомат | Автомат |
|---|---|---|---|
| Время на диск (72 зуба) | 20–30 мин | 10–15 мин | 4–8 мин |
| Дисков в смену | 15–25 | 30–50 | 60–120 |
| Стоимость станка | Низкая | Средняя | Высокая |
| Точность | Зависит от оператора | Хорошая | Высокая |
Ручные станки
- Низкая производительность
- Высокая зависимость от квалификации
- Утомляемость оператора
- Сложность обеспечения повторяемости
Автоматические станки
- Максимальная производительность
- Минимальное участие оператора
- Стабильное качество
- Работа в автоматическом режиме
Критерии выбора станка для производства
Системный подход к выбору оборудования с учётом текущих и будущих потребностей.
Анализ потребностей
- Сколько дисков в смену затачивается? → Класс автоматизации
- Какие диаметры дисков? → Диапазон зажима
- Какие типы зубьев (ATB, TCG, FT)? → Набор операций
- Материал напаек (TCT, HSS, Cermet)? → Тип круга, охлаждение
Критерии по объёму
До 10 дисков/день
Рекомендация: Ручной или полуавтомат начального уровня
Пример: LTT MF-125
10–30 дисков/день
Рекомендация: Полуавтомат
Пример: LTT MF-126
30–60 дисков/день
Рекомендация: Полуавтомат или автомат
Пример: LTT MF-126 с СОЖ
Более 60 дисков/день
Рекомендация: Автоматический станок
Пример: LTT MF-600A
Обзор моделей из ассортимента
Конкретные решения под разные задачи и бюджеты.
LTT MF-125 — начальный уровень
Позиционирование: станок для заточки пил по дереву для небольших мастерских.
- Доступная стоимость
- Простая эксплуатация
- Достаточная точность для стандартных задач
- Широкий диапазон настроек

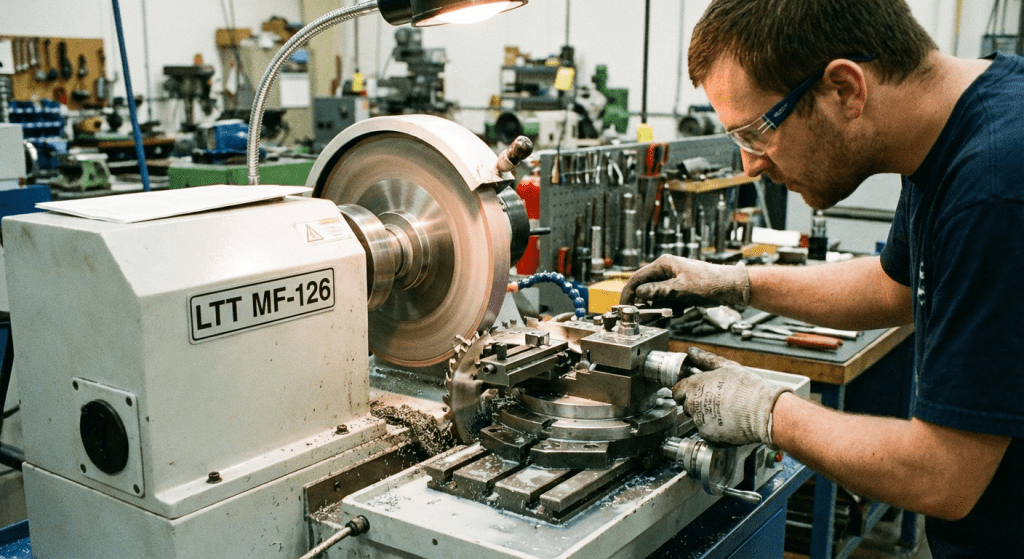

LTT MF-126 — расширенная версия
Позиционирование: полуавтоматический станок для средних производств.
LTT MF-600A — автоматическая модель
Позиционирование: автоматический станок для заточки пил для заточных центров.
Автоматическое деление
Точный переход между зубьями без участия оператора
Встроенное охлаждение
Замкнутый цикл с фильтрацией для TCT-напаек
Контроллер программ
Хранение параметров для разных типов дисков
Экономика: заточка vs покупка новых дисков
Чистая арифметика, которая показывает реальную выгоду от собственного заточного участка.
Стоимость дисковой пилы TCT
| Диаметр | Количество зубьев | Стоимость (ориентир) |
|---|---|---|
| 250 мм | 48 | 2 500–5 000 руб. |
| 300 мм | 72 | 4 000–8 000 руб. |
| 350 мм | 84 | 5 000–12 000 руб. |
Расчёт экономии
- Расход дисков: 20 шт./месяц
- Средняя стоимость диска: 6 000 руб.
- Стоимость заточки (на станке): 100 руб.
- Количество переточек: 10
- Стоимость станка (полуавтомат): 150 000 руб.
Без заточки
- Расход: 240 дисков/год
- Затраты: 1 440 000 руб./год
- Итого: 1 440 000 руб./год
Со станцией заточки
- Новые диски: 22 шт./год
- Затраты на диски: 132 000 руб.
- Затраты на заточку: 218 000 руб.
- Амортизация станка: 30 000 руб.
- Итого: 380 000 руб./год
Собственный станок для заточки дисковых пил окупается за 2–4 месяца даже при средних объёмах производства. Дальнейшая экономия — чистый доход предприятия.
Влияние качества заточки на чистоту реза
Почему сэкономить на заточке — значит потерять на качестве продукции.
Как заточка влияет на рез
Разновысотность зубьев 0,05 мм
Результат: Один зуб режет, соседние — «дорезают»
Проявление: Следы от «работающего» зуба на поверхности
Неравномерный угол атаки ±2°
Результат: Часть зубьев «рвёт», часть «царапает»
Проявление: Волнистость поверхности реза
Сколы на кромке напайки
Результат: Рваные края реза
Проявление: Сколы на ламинате/шпоне, заусенцы
Требования для разных материалов
| Материал | Требования к заточке | Допуск биения |
|---|---|---|
| Массив древесины | Стандартная точность | ≤0,05 мм |
| ДСП, МДФ без покрытия | Стандартная точность | ≤0,05 мм |
| Ламинат, меламин | Повышенная | ≤0,03 мм |
| Шпонированные плиты | Высокая | ≤0,02 мм |
Оснастка и расходные материалы
Без чего невозможна качественная заточка, кроме самого станка.
Алмазные круги для заточки TCT
| Параметр | Рекомендация | Примечание |
|---|---|---|
| Тип абразива | SDC (синтетический алмаз) | Единственный эффективный для TCT |
| Зернистость | 150–230 меш | Основная заточка |
| Зернистость (доводка) | 320–400 меш | Для чистовой обработки |
| Связка | Бакелитовая (B) или металлическая (M) | B — чистовая, M — черновая |
СОЖ для заточки
Водорастворимая эмульсия с концентрацией 3–5%. Обеспечивает охлаждение и смазку, предотвращает термоудар и появление микротрещин в твердосплавных напайках.
Дополнительная оснастка
Комплект упоров
Для быстрой установки стандартных углов заточки
Адаптеры
Под разные посадочные отверстия (16, 20, 25, 30 мм)
Набор измерительный
Угломер, индикатор биения для контроля качества
Помощь в подборе
При выборе станка для заточки дисковых пил важны:
- Объём заточки (дисков/смену)
- Диапазон диаметров дисков
- Типы зубьев (ATB, TCG, FT)
- Требования к качеству реза
Пришлите данные по вашему производству
Подберём оптимальную модель. Предложим варианты: дешевле при тех же возможностях или производительнее в рамках бюджета.
Доставка по всей России — транспортными компаниями, сборные грузы, экспресс-доставка для срочных заказов.
FAQ — частые вопросы по заточке дисковых пил
Нет. Твердосплав (TCT) имеет твёрдость 89–92 HRA — электрокорунд его не берёт, CBN неэффективен. Нужен алмазный круг (SDC) и система охлаждения. Попытка заточить на точиле приведёт к сколам и разрушению напаек.
Качественный диск допускает 8–15 переточек до критического уменьшения высоты напайки. Каждая заточка снимает 0,1–0,2 мм. При высоте напайки 4–5 мм запас на переточку — 2–3 мм.
Зависит от назначения. Передний угол (угол атаки): +15...+25° для мягкой древесины, +5...+10° для твёрдой, 0...−5° для ламината и металла. Задний угол: 10–15° для дерева, 8–12° для металла.
ATB (попеременно скошенный) требует заточки под углом к плоскости диска (±10–20°), зубья затачиваются попеременно влево-вправо. FT (прямой) затачивается только по передней и задней грани перпендикулярно плоскости.
Для TCT-напаек — обязательно. Твердосплав хрупок, термоудар вызывает микротрещины. Для HSS-дисков — желательно, но допустима заточка «всухую» с прерывистой подачей.
При объёме до 5–10 дисков в неделю достаточно полуавтоматического станка начального уровня (LTT MF-125, MF-126). Стоимость окупится за 3–4 месяца за счёт экономии на внешней заточке.
Автоматический станок для заточки пил обеспечивает: стабильное качество (нет зависимости от оператора), высокую производительность (60–120 дисков/смену), минимальные трудозатраты. Оправдан при объёме от 30–40 дисков/день.
300–1000 дисков в зависимости от качества круга, режимов работы и количества зубьев. При заточке дисков 72 зуба средний ресурс — 400–600 дисков. Себестоимость расхода круга на один диск — 10–25 руб.
Выводы
Выбор станка для заточки дисковых пил — это инвестиция в качество продукции и сокращение расходов. Правильно подобранное оборудование окупается за 2–4 месяца и приносит ежегодную экономию в сотни тысяч рублей даже для небольшого производства.
Заточной станок — это не расходы, а актив, который приносит прибыль. Каждый переточенный диск вместо купленного нового — это прямые сэкономленные деньги в вашем кармане.
