Сверление больших диаметров — это другая лига. Станок, который уверенно работает с фрезами до 50 мм, на сотом диаметре может встать, перегреться или выйти из строя. Здесь нужно специализированное оборудование с запасом мощности, жёсткости и крутящего момента.
Эта статья — для технологов, которые подбирают станок на магнитной подошве для отверстий 100 мм и более. Разберём, какие модели реально справляются, почему не подходит большинство станков среднего класса и как не ошибиться с выбором.
Почему большие диаметры — отдельная задача
При увеличении диаметра фрезы нагрузка на станок растёт нелинейно. Переход с 50 мм на 100 мм — это не «в два раза сложнее», а принципиально другие условия работы.
Физика процесса
Площадь резания пропорциональна диаметру.Корончатая фреза ∅100 мм снимает в 2 раза больше материала за оборот, чем фреза ∅50 мм.
Крутящий момент — ключевой параметр. Сила резания, приложенная на большем радиусе, требует кратно большего момента на шпинделе.
| Диаметр фрезы | Относительный крутящий момент | Требуемая мощность |
|---|---|---|
| 35 мм | 1× (базовый) | 1000–1200 Вт |
| 50 мм | 1,8–2× | 1200–1400 Вт |
| 80 мм | 3,5–4× | 1600–1800 Вт |
| 100 мм | 5–6× | 1800–2200 Вт |
| 120 мм | 7–8× | 2000–2500 Вт |
Вибрация усиливается с ростом диаметра. Большая фреза — это длинный рычаг, усиливающий любой дисбаланс и люфт.
Почему стандартные станки не справляются
Типичный магнитный станок среднего класса (1100–1400 Вт) на диаметре 80+ мм:
- Теряет обороты — двигатель не держит нагрузку, скорость падает
- Перегревается — работает на пределе, срабатывает термозащита
- Вибрирует — недостаточная жёсткость конструкции
- Изнашивается — редуктор работает с перегрузкой, ресурс сокращается в разы
Результат: остановки, перегрев инструмента, низкое качество отверстий, преждевременный выход станка из строя.
Требования к станку для сверления крупных диаметров
Мощность двигателя
Минимум для диаметров 80–100 мм — 1800 Вт. Для 100–120 мм — от 2000 Вт.
Важна не пиковая, а номинальная мощность — способность работать под нагрузкой продолжительное время без перегрева.
| Задача | Минимальная мощность | Рекомендуемая мощность |
|---|---|---|
| ∅80 мм, сталь до 20 мм | 1600 Вт | 1800 Вт |
| ∅100 мм, сталь до 25 мм | 1800 Вт | 2000–2200 Вт |
| ∅120 мм, сталь до 30 мм | 2000 Вт | 2200–2500 Вт |
Крутящий момент и редуктор
Мощность без крутящего момента бесполезна. Для больших диаметров нужен мощный редуктор с передаточным числом, обеспечивающим высокий момент на низких оборотах.
- Многоступенчатая конструкция — 3–4 скорости или бесступенчатая регулировка
- Нижняя передача с оборотами 50–80 об/мин
- Усиленные шестерни — закалённая сталь, не порошковая металлургия
Жёсткость конструкции
Люфт в направляющих и шпинделе на больших диаметрах превращается в вибрацию и биение.
Требования к станку:
- Пиноль на прецизионных направляющих (не втулки скольжения)
- Радиальный люфт шпинделя — не более 0,02 мм
- Массивное основание — центр тяжести ниже, устойчивость выше
Ход пиноли
Для крупных диаметров типична работа с толстым металлом. Ход пиноли должен быть не менее 200 мм, оптимально — 250 мм.
Сила удержания магнита
Большие фрезы создают значительные радиальные нагрузки. Минимум — 15000 Н, для работы на вертикали — 18000 Н и выше.
Жёсткость конструкции — ключевое требование для сверления крупных диаметров
Станки, которые реально тянут 80–120 мм
На рынке ограниченное количество моделей, способных стабильно работать с диаметрами 100–120 мм. Это нишевое оборудование с соответствующими характеристиками.

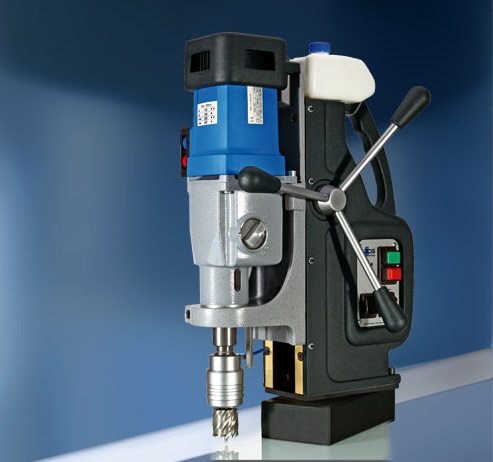

BDS MAB 845 V
Флагман линейки BDS для тяжёлых задач. Немецкая инженерия для промышленной эксплуатации.
Технические характеристики:
- Макс. диаметр спирального сверла: 32 мм
- Ход пиноли: 250 мм
- Регулировка скорости: бесступенчатая, 35–270 об/мин
Сильные стороны
- Бесступенчатая регулировка — точный подбор режима под любой диаметр
- Мощнейший магнит — безопасная работа даже на потолке
- Развитая сервисная сеть BDS в России
Ограничения
- Значительный вес — не для частых перемещений на высоте
- Требует стабильного электроснабжения

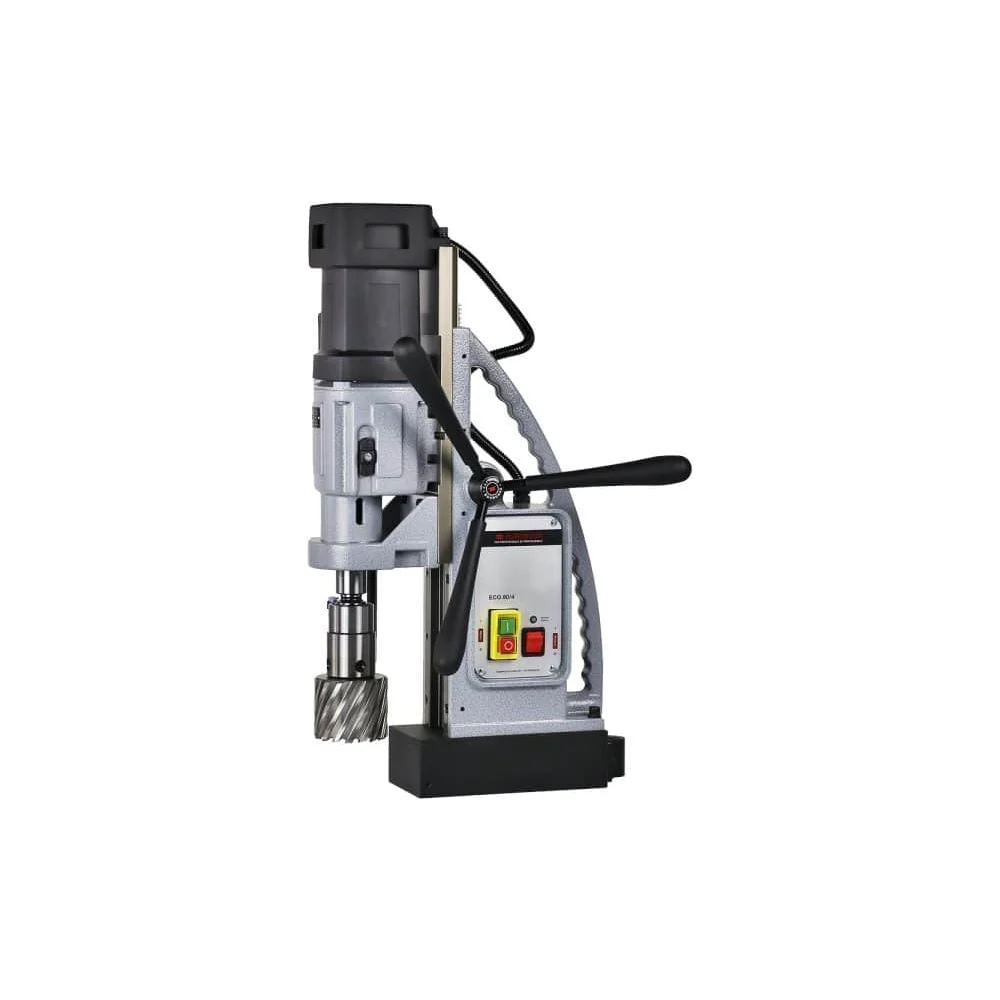

Euroboor ECO.100/4
Топовая модель Euroboor для крупных диаметров. Четыре механические скорости обеспечивают гибкость в подборе режимов.
Технические характеристики:
- Ход пиноли: 260 мм
- Скорости: 4 (95 / 195 / 370 / 650 об/мин)
Сильные стороны
- Увеличенный ход пиноли — сверление толстого металла без перестановки
- Оптимальное соотношение мощности и веса
- Механические скорости — надёжность, нет электроники
Ограничения
- Макс. диаметр 100 мм — для 120 мм нужна другая модель

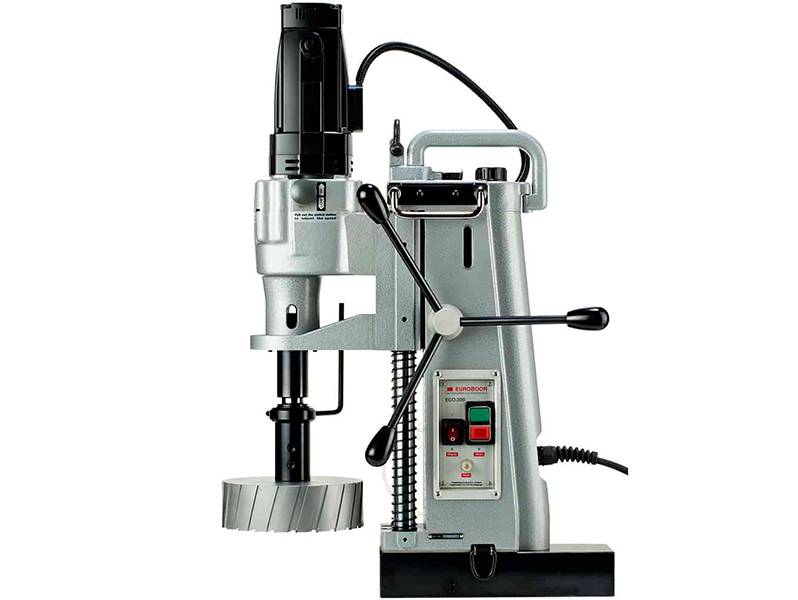

Euroboor ECO.200
Станок-рекордсмен — диаметр сверления до 200 мм. Для специальных задач, где стандартные решения не работают.
Технические характеристики:
- Сила удержания: 21000 Н
- Скорости: 3 (40 / 75 / 120 об/мин)
Сильные стороны
- Уникальные возможности по диаметру
- Низкие обороты — оптимально для крупных фрез
- Максимальный ход пиноли
Ограничения
- Вес и габариты — только для стационарной работы
- Узкая специализация
Rotabroach Element 100
Британский станок с электронным управлением. Автоматическое поддержание оборотов под нагрузкой.
Технические характеристики:
- Ход пиноли: 220 мм
- Регулировка: электронная, бесступенчатая
Сильные стороны
- Электронная стабилизация оборотов — постоянная скорость под нагрузкой
- Защита от перегрузки — автоматическое отключение
- Индикация режимов работы
Ограничения
- Сложнее ремонт электроники в полевых условиях
- Ограниченная дистрибуция в РФ

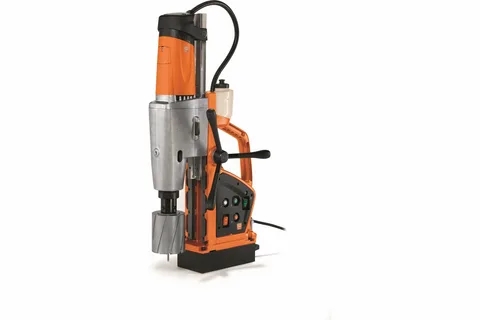

Fein KBU 110-4 M
Немецкий промышленный станок. Модульная конструкция с возможностью работы на стойке.
Технические характеристики:
- Сила удержания: 20000 Н
- Скорости: 4 (65 / 125 / 220 / 400 об/мин)
Сильные стороны
- Максимальная жёсткость конструкции
- Расширенный ход пиноли — работа с очень толстым металлом
- Традиционное немецкое качество Fein
Ограничения
- Высокая стоимость
- Ограниченная доступность в России
Нужен станок для крупных диаметров?
Подберём оптимальную модель под ваши задачи. Проверим наличие дефицитных станков BDS и Euroboor на складе.
Сравнительная таблица моделей
| Параметр | BDS MAB 845 V | Euroboor ECO.100/4 | Euroboor ECO.200 | Rotabroach Element 100 | Fein KBU 110-4 M |
|---|---|---|---|---|---|
| Мощность, Вт | 2300 | 1900 | 2500 | 1900 | 2200 |
| Макс. ∅ фрезы, мм | 130 | 100 | 200 | 100 | 110 |
| Сила удержания, Н | 21000 | 18000 | 21000 | 17000 | 20000 |
| Ход пиноли, мм | 250 | 260 | 350 | 220 | 300 |
| Вес, кг | 28 | 22 | 38 | 21 | 32 |
| Мин. обороты | 35 | 95 | 40 | 50 | 65 |
| Регулировка | бесступенчатая | 4 скорости | 3 скорости | электронная | 4 скорости |
| Рекомендация | До 130 мм, универсал | До 100 мм, баланс | Свыше 120 мм | С электроникой | Макс. жёсткость |

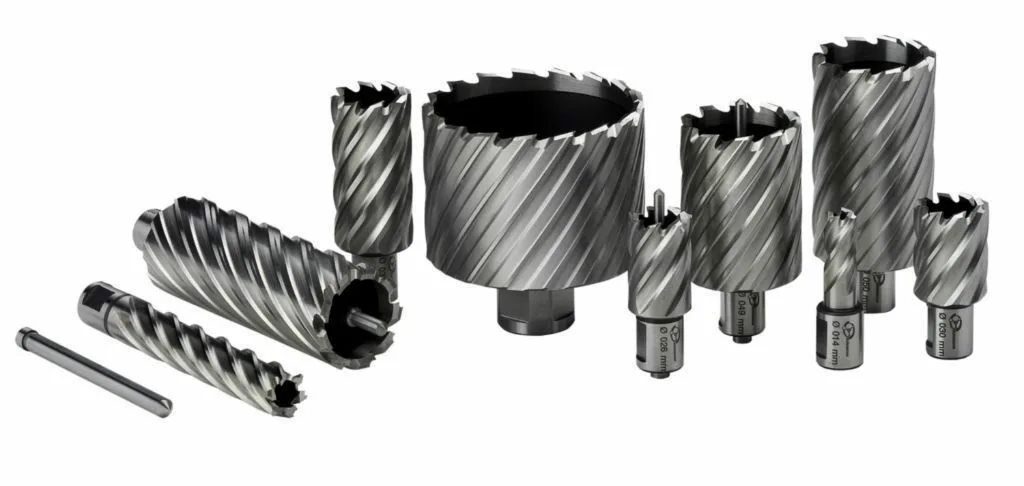

Корончатые фрезы для больших диаметров
Особенности крупных фрез
Корончатые фрезы 120 мм и более — это специализированный инструмент с особыми требованиями:
Хвостовик Weldon 32 мм
Стандартный 19 мм не выдержит нагрузки на крупных диаметрах
Усиленная конструкция
Толстые стенки, дополнительные рёбра жёсткости
Больше зубьев
Увеличенное количество зубьев — равномерное распределение нагрузки
Глубина реза
Типично 30, 50 или 75 мм — выбор под толщину металла
Выбор материала фрезы
| Тип фрезы | Ресурс (∅100 мм по стали) | Применение |
|---|---|---|
| HSS (быстрорез) | 20–40 отверстий | Разовые задачи, мягкие стали |
| HSS-Co (кобальт 5–8%) | 40–60 отверстий | Регулярная работа, легированные стали |
| TCT (твердосплавные) | 80–150 отверстий | Интенсивная эксплуатация |
Для диаметров 80–120 мм рекомендуются TCT-фрезы — экономия на стоимости отверстия перекрывает разницу в цене.
Особенности работы с крупными диаметрами
Режимы резания
Превышение рекомендуемых оборотов ведёт к перегреву фрезы, ускоренному износу и снижению качества отверстия.
| Диаметр | Обороты, об/мин | Подача |
|---|---|---|
| 80 мм | 80–120 | Равномерная, без рывков |
| 100 мм | 60–90 | Умеренная |
| 120 мм | 50–70 | Осторожная |
Охлаждение
СОЖ обязательна. Расход — 2–3 л/мин. Большой диаметр = большая площадь контакта = больше тепла.
Подготовка поверхности
Чем больше диаметр фрезы, тем критичнее качество поверхности под магнитом:
- Зачистка площадки на 20–30% больше основания станка
- Удаление окалины, ржавчины, краски
- Проверка плоскостности — допуск 0,5 мм/м
Безопасность
- Страховочная цепь — обязательно при любом положении
- Проверка индикатора магнита перед каждым сверлением
- Работа вдвоём при установке тяжёлых станков (25+ кг) на высоте
FAQ — часто задаваемые вопросы
Минимум 1800 Вт, рекомендуется 2000–2200 Вт. Важен не только номинал мощности, но и крутящий момент на низких оборотах. Станки с бесступенчатой регулировкой или низкой первой передачей (50–80 об/мин) предпочтительнее.
Технически возможно, практически нежелательно. Станок будет работать на пределе: падение оборотов под нагрузкой, перегрев, ускоренный износ. Для единичных отверстий — допустимо. Для регулярной работы — сокращение ресурса станка в 2–3 раза.
Наличие дефицитных моделей (BDS MAB 845 V, Euroboor ECO.100/4, Euroboor ECO.200) — наше преимущество. Актуальную информацию по конкретной модели уточняйте у менеджеров. Доставка по всей России.
Большее количество скоростей даёт гибкость в подборе режимов. Для крупных диаметров важна нижняя передача: чем ниже минимальные обороты — тем лучше. Бесступенчатая регулировка (BDS MAB 845 V) — оптимальный вариант.
Weldon 32 мм — стандарт для фрез от 65 мм. Убедитесь, что станок имеет соответствующую посадку шпинделя. Некоторые станки комплектуются адаптером 32→19 мм, но для крупных диаметров это не рекомендуется — теряется жёсткость.
Заключение
Сверление крупных диаметров — задача для специализированного оборудования. Станки среднего класса физически не способны обеспечить стабильную работу на диаметрах 80–120 мм.
- Мощность от 1800 Вт (для 100+ мм — от 2000 Вт)
- Низкие обороты: 50–100 об/мин на нижней передаче
- Усиленный редуктор с высоким крутящим моментом
- Сила удержания магнита от 18000 Н
- Ход пиноли от 200 мм
Проверенные решения
BDS MAB 845 V
Универсальный лидер для диаметров до 130 мм
Euroboor ECO.100/4
Оптимальный баланс для задач до 100 мм
Euroboor ECO.200
Уникальные возможности для сверхкрупных диаметров до 200 мм
На рынке ограниченное количество моделей, способных стабильно работать с диаметрами 100–120 мм. Это нишевое оборудование — и мы специализируемся именно на нём.
