Сверление отверстия глубиной 50 мм и глубиной 10 мм — это разные технологические операции. При глубоком сверлении меняется всё: теплоотвод, удаление стружки, нагрузка на шпиндель, риск увода сверла. Станок, который легко справляется с листовым металлом, на толстостенной заготовке перегреется, потеряет точность или просто остановится.
Эта статья — для технологов и инженеров, которые подбирают оборудование для сверления толстостенного металла. Разберём физику процесса, критерии выбора станка, режимы резания и конкретные модели.
Что считается толстостенным металлом в сверлении
В контексте вертикально-сверлильных станков толстостенным считается металл, при сверлении которого глубина отверстия превышает 3 диаметра сверла (L > 3D).
Классификация по глубине сверления
| Тип сверления | Соотношение L/D | Пример | Особенности |
|---|---|---|---|
| Неглубокое | До 3D | Ø20 мм, глубина 50 мм | Стандартные режимы, обычные свёрла |
| Глубокое | 3D–5D | Ø20 мм, глубина 80 мм | Требуется вывод для удаления стружки |
| Сверхглубокое | Более 5D | Ø20 мм, глубина 120+ мм | Специальный инструмент, принудительный отвод стружки |
Типичные производственные задачи
Машиностроение
Сверление фланцев, корпусов редукторов, станин — толщина 40–100 мм
Металлоконструкции
Отверстия в балках, опорных плитах — 30–80 мм
Судо- и мостостроение
Сверление в толстолистовом прокате — 50–150 мм
Нефтегазовое оборудование
Отверстия в трубных заготовках и фитингах — 40–200 мм
Физика процесса — почему толстый металл требует другого подхода
Проблема 1 — накопление тепла
При сверлении 80–90% механической энергии переходит в тепло. В тонком металле тепло рассеивается в заготовку и окружающую среду. В толстом — концентрируется в зоне резания.
- Отпуск режущих кромок сверла → потеря твёрдости → ускоренный износ
- Термическое расширение сверла → заклинивание в отверстии
- Структурные изменения в заготовке → снижение механических свойств
| Материал сверла | Максимальная рабочая температура |
|---|---|
| HSS (быстрорез) | 600°C |
| HSS-Co (с кобальтом) | 700°C |
| Твёрдый сплав | 900°C |
При глубоком сверлении без СОЖ температура в зоне резания достигает 800–1000°C за секунды.
Проблема 2 — удаление стружки
Стружка — главный враг глубокого сверления. При неглубоком сверлении она свободно выходит по канавкам. При глубоком — пакетируется, забивает канавки, создаёт дополнительное трение.
- Характерный «визг» — стружка трётся о стенки отверстия
- Скачки нагрузки на двигатель — периодическое заклинивание
- Ухудшение качества поверхности — царапины от застрявшей стружки
Периодический вывод сверла для удаления стружки (пек-дриллинг) или использование свёрл с внутренним подводом СОЖ.
Проблема 3 — увод сверла
Увод — отклонение оси отверстия от заданного положения. Причины:
- Неоднородность материала (включения, раковины)
- Несимметричный износ режущих кромок
- Биение шпинделя станка
- Недостаточная жёсткость системы «станок — приспособление — инструмент — деталь»
| Глубина (L/D) | Увод без центровки | Увод с центровкой и направлением |
|---|---|---|
| 3D | 0,1–0,3 мм | 0,03–0,08 мм |
| 5D | 0,3–0,8 мм | 0,08–0,15 мм |
| 8D | 0,8–2,0 мм | 0,15–0,30 мм |
Проблема 4 — крутящий момент и осевое усилие
При увеличении глубины сверления растут силы резания:
- Осевое усилие (P) — давит на подшипники шпинделя
- Крутящий момент (M) — нагружает редуктор и двигатель
P (Н) ≈ 10 × D1,2 × s0,7
M (Н·м) ≈ 0,02 × D2,2 × s0,8
Где D — диаметр сверла (мм), s — подача (мм/об).
Сверло Ø30 мм, подача 0,25 мм/об:
- P ≈ 10 × 301,2 × 0,250,7 ≈ 2 800 Н
- M ≈ 0,02 × 302,2 × 0,250,8 ≈ 85 Н·м
Эти нагрузки должны восприниматься станком без деформаций и потери точности.
Требования к станку — три ключевых параметра
Мощный сверлильный станок для толстого металла определяется тремя параметрами: мощность привода (от 2 кВт), крутящий момент на шпинделе (от 80 Н·м), жёсткость конструкции (масса от 300 кг).
Мощность двигателя
Мощность определяет способность станка поддерживать заданные обороты под нагрузкой.
N (кВт) = (M × n) / 9 550 × η
Где M — момент (Н·м), n — обороты (об/мин), η — КПД привода (0,8–0,85).
| Диаметр сверления в стали | Минимальная мощность |
|---|---|
| До 25 мм | 1,1–1,5 кВт |
| 25–35 мм | 1,5–2,2 кВт |
| 35–50 мм | 2,2–3,0 кВт |
| Более 50 мм | 3,0–5,5 кВт |
Это мощность для сверления в оптимальных режимах. При форсированных режимах или работе с труднообрабатываемыми материалами — закладывайте запас 30–50%.
Крутящий момент
Момент важнее мощности. Станок с мощным двигателем, но слабым редуктором не справится с нагрузкой.
В паспорте станка должен быть указан максимальный крутящий момент на шпинделе или момент на низшей передаче. Если этих данных нет — запрашивайте у поставщика.
| Задача | Минимальный момент на шпинделе |
|---|---|
| Сверление Ø30 мм в Ст3 | 60–80 Н·м |
| Сверление Ø40 мм в Сталь 45 | 100–130 Н·м |
| Сверление Ø50 мм в 40Х | 150–200 Н·м |
Жёсткость конструкции
Жёсткость — способность станка сопротивляться деформациям под нагрузкой. Проявляется в:
- Отсутствии вибраций при резании
- Сохранении перпендикулярности шпинделя к столу
- Стабильности биения шпинделя под нагрузкой
- Масса станка: от 300 кг для сверления до 40 мм, от 500 кг — для 50 мм
- Диаметр колонны: от 140 мм
- Материал станины: чугун марки СЧ25 или выше
- Ширина направляющих пиноли: от 60 мм
Типы станков для сверления толстостенного металла
Вертикально-сверлильные станки тяжёлой серии
Универсальное сверление отверстий диаметром до 50–63 мм в деталях средних габаритов.
Характерные признаки
- Мощность 2,2–5,5 кВт
- Конус шпинделя МТ-4 или МТ-5
- Масса 350–800 кг
- Наличие механической подачи
Ограничения
- Глубина сверления ограничена ходом пиноли (150–200 мм)
- Для более глубоких отверстий — сверление с переустановкой
Примеры моделей: JET GHD-50PF, Optimum DH 45G, STALEX SDP-50.
Радиально-сверлильные станки
Сверление крупногабаритных деталей, когда перемещать заготовку нецелесообразно.
Мощность
3–7,5 кВт
Вылет шпинделя
До 1600 мм
Работа под углом
Возможность наклона головки
Масса
1500–5000 кг
Преимущества: Обработка тяжёлых заготовок, гибкость позиционирования.
Ограничения: Габариты, требования к фундаменту, более высокая стоимость.
Станки для глубокого сверления
Сверление отверстий с L/D > 10, где стандартный инструмент неприменим.
- Системы подвода СОЖ под давлением (до 70 бар)
- Направляющие втулки для инструмента
- Специальные патроны с каналами для СОЖ
- Автоматический контроль нагрузки
Преимущества: Возможность сверления отверстий глубиной 500–1000 мм и более.
Ограничения: Узкая специализация, высокая стоимость, сложность настройки.
Магнитные сверлильные станки
Сверление в полевых условиях, на крупногабаритных конструкциях, в труднодоступных местах.
Магнитное основание
Усилие удержания 10 000–28 000 Н
Портативность
Масса 15–50 кг
Корончатые свёрла
Диаметр до 50–65 мм
Преимущества: Мобильность, возможность сверления на вертикальных и наклонных поверхностях.
Ограничения: Меньшая жёсткость, ограниченный диаметр.
Нужна помощь в подборе станка?
Опишите вашу задачу — материал, диаметры, глубину сверления. Подберём оптимальную модель с расчётом режимов.
Режущий инструмент — геометрия и материал
Материал сверла
| Материал | Обозначение | Применение | Стойкость отн. HSS |
|---|---|---|---|
| Быстрорежущая сталь | HSS, Р6М5 | Конструкционные стали, чугун | 1,0 |
| С добавлением кобальта | HSS-Co, Р6М5К5 | Нержавейка, жаропрочные сплавы | 1,5–2,0 |
| Твёрдый сплав (монолит) | VHM, ВК8 | Закалённые стали, чугун, абразивные материалы | 3,0–5,0 |
| Сменные пластины | ВК, ТТК | Серийное производство, большие диаметры | 4,0–8,0 |
HSS-Co с покрытием TiN или TiAlN. Покрытие снижает трение и повышает термостойкость на 20–30%.
Геометрия сверла для глубокого сверления
Угол при вершине:
- Стандартный (118°) — для мягких сталей, алюминия
- Увеличенный (130–140°) — для нержавейки, жаропрочных сплавов
- Уменьшенный (90–100°) — для листового металла (не применяется для толстого)
Угол наклона винтовой канавки:
- Стандартный (25–30°) — универсальное применение
- Увеличенный (35–45°) — лучший отвод стружки при глубоком сверлении

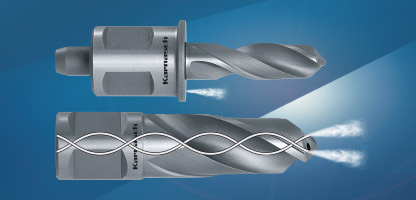

- Свёрла с внутренними каналами для СОЖ
- Свёрла с полированными канавками — снижение пакетирования стружки
- Ступенчатые свёрла — сверление в два диаметра за один проход
Центровочные свёрла и направление
- Центровка — засверливание коротким жёстким сверлом (угол 90°)
- Направляющее отверстие — сверление на глубину 1–1,5D сверлом меньшего диаметра
Это снижает увод в 3–5 раз и увеличивает стойкость основного сверла.
Режимы резания — справочные данные
Скорость резания
V = π × D × n / 1000 (м/мин)
| Материал | Скорость резания, м/мин |
|---|---|
| Сталь Ст3 | 25–35 |
| Сталь 45 | 20–28 |
| Сталь 40Х | 15–22 |
| Нержавейка 12Х18Н10Т | 8–14 |
| Чугун СЧ20 | 22–30 |
Снижайте скорость на 15–20% от табличной.
Подача
| Диаметр сверла | Подача, мм/об |
|---|---|
| 10–15 мм | 0,15–0,20 |
| 16–25 мм | 0,20–0,28 |
| 26–35 мм | 0,25–0,35 |
| 36–50 мм | 0,30–0,45 |
Начинайте с минимальной подачи из диапазона, увеличивайте по мере врезания при стабильном процессе.
Пример расчёта режима
- L/D = 80/30 = 2,7 — глубокое сверление
- Скорость резания: 20 м/мин (снижена на 15% от табличной)
- Обороты: n = 1000 × V / (π × D) = 1000 × 20 / (3,14 × 30) = 212 об/мин
- Подача: 0,25 мм/об (нижняя граница диапазона)
- Минутная подача: 0,25 × 212 = 53 мм/мин
- Время врезания: 80 / 53 ≈ 1,5 мин (без учёта выводов для удаления стружки)
СОЖ при глубоком сверлении — не опция, а необходимость
Функции СОЖ при глубоком сверлении
Охлаждение
Отвод тепла из зоны резания
Смазка
Снижение трения между сверлом и стенками отверстия
Удаление стружки
Вымывание из канавок и отверстия
Защита от коррозии
Предотвращение схватывания
Типы СОЖ для сверления
| Тип | Концентрация | Применение | Охлаждение | Смазка |
|---|---|---|---|---|
| Эмульсия | 3–5% | Универсальное сверление | ★★★★★ | ★★★☆☆ |
| Полусинтетика | 5–8% | Глубокое сверление, нержавейка | ★★★★☆ | ★★★★☆ |
| Синтетика | 3–5% | Высокоскоростное сверление | ★★★★★ | ★★★☆☆ |
| Масло | 100% | Труднообрабатываемые сплавы | ★★☆☆☆ | ★★★★★ |
Полусинтетическая СОЖ с концентрацией 6–8%.
Подача СОЖ
| Способ | Давление | Расход | Применение |
|---|---|---|---|
| Поливом | 0,1–0,3 бар | 5–15 л/мин | Неглубокое сверление, L < 2D |
| Напорный | 3–10 бар | 10–30 л/мин | Глубокое сверление, L = 3–5D |
| Через инструмент | 20–70 бар | 15–50 л/мин | Сверхглубокое сверление, L > 5D |
При глубоком сверлении СОЖ должна достигать зоны резания. Простой полив неэффективен при L > 3D — жидкость не проникает на дно отверстия.
Рекомендации по моделям станков
Для сверления до 40 мм в толстостенном металле
JET GHD-46PF
- Мощность: 1,8 кВт
- Диаметр сверления: до 45 мм
- Ход шпинделя: 160 мм
- Автоподача, СОЖ в базе
Для кого: Ремонтные цеха, единичное производство
Optimum DH 40CT
- Мощность: 1,5 кВт
- Диаметр сверления: до 40 мм
- Бесступенчатая регулировка оборотов
- Высокая точность (биение 0,02 мм)
Для кого: Инструментальные участки, точное машиностроение
Для сверления до 50 мм
JET GHD-50PF
- Мощность: 2,2 кВт
- Диаметр сверления: до 50 мм
- Ход шпинделя: 170 мм
- Механическая автоподача
Для кого: Серийное производство, металлоконструкции
STALEX SDP-50M
- Мощность: 2,2 кВт
- Усиленный редуктор
- Простая конструкция
- Высокая ремонтопригодность
Для кого: Тяжёлые условия эксплуатации, ремонтные участки
Для сверления свыше 50 мм
Радиально-сверлильные станки серии Z30
- Мощность: 3–5,5 кВт
- Диаметр сверления: до 63–80 мм
- Вылет до 1250 мм
Для кого: Тяжёлое машиностроение, судостроение
Магнитные станки MAB 845 / BDS MABasic 850
- Для выездных работ
- Корончатые свёрла до 65 мм
- Работа на вертикальных поверхностях
Для кого: Монтажные организации, мостостроение
Технологические рекомендации — памятка для станочника
Алгоритм глубокого сверления
- Разметка и центровка — засверлите центр коротким жёстким сверлом
- Направляющее отверстие — если L > 4D, просверлите на 1D сверлом на 2–3 мм меньше
- Установите режим — обороты и подачу по справочнику, начните с минимальной подачи
- Включите СОЖ — убедитесь, что поток направлен в зону резания
- Врезание — первые 5 мм на ручной подаче с контролем
- Сверление с выводами — каждые 1–1,5D выводите сверло для удаления стружки
- Контроль — следите за звуком, нагревом, равномерностью подачи
Признаки неправильного режима
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Визг, скрип | Высокие обороты, мало СОЖ | Снизить обороты, увеличить подачу СОЖ |
| Синяя стружка | Перегрев | Снизить обороты, проверить подачу СОЖ |
| Толстая ломаная стружка | Высокая подача | Уменьшить подачу |
| Длинная вьющаяся стружка | Низкая подача | Увеличить подачу |
| Увод отверстия | Биение, износ сверла | Проверить заточку, использовать направление |
FAQ — частые вопросы по сверлению толстостенного металла
Настольные станки не предназначены для сверления толстостенного металла. Ограничения:
- Мощность 0,5–0,9 кВт недостаточна для диаметров более 16 мм
- Жёсткость не обеспечивает точность при глубине более 30 мм
- Отсутствует система СОЖ
Для толстого металла нужен напольный станок с мощностью от 1,5 кВт и массой от 200 кг.
Стандартная рекомендация — вывод каждые 1–1,5 диаметра сверла. Для отверстия Ø20 мм, глубина 60 мм: 3–4 вывода за операцию. При сверлении вязких материалов (нержавейка) — чаще, каждые 0,5–1D. Признак необходимости вывода — изменение звука резания (появление «хруста» от пакетирующейся стружки).
Нержавеющая сталь склонна к наклёпу — упрочнению поверхности при резании. Это требует:
- Сниженных оборотов (в 1,5–2 раза)
- Повышенной подачи (чтобы резать «под наклёпом»)
- Острого инструмента с положительным передним углом
- Обильного охлаждения
При остановке сверла в материале — не оставляйте его неподвижным, продолжайте вращение или выводите.
Для периодических работ (не более 20–30% загрузки смены) достаточно JET GHD-50PF или STALEX SDP-50M. Эти станки обеспечивают сверление до 50 мм в конструкционных сталях при соблюдении режимов. Для постоянной работы на таких диаметрах рассмотрите радиально-сверлильный станок — больший запас по мощности и больший запас по мощности и жёсткости.
