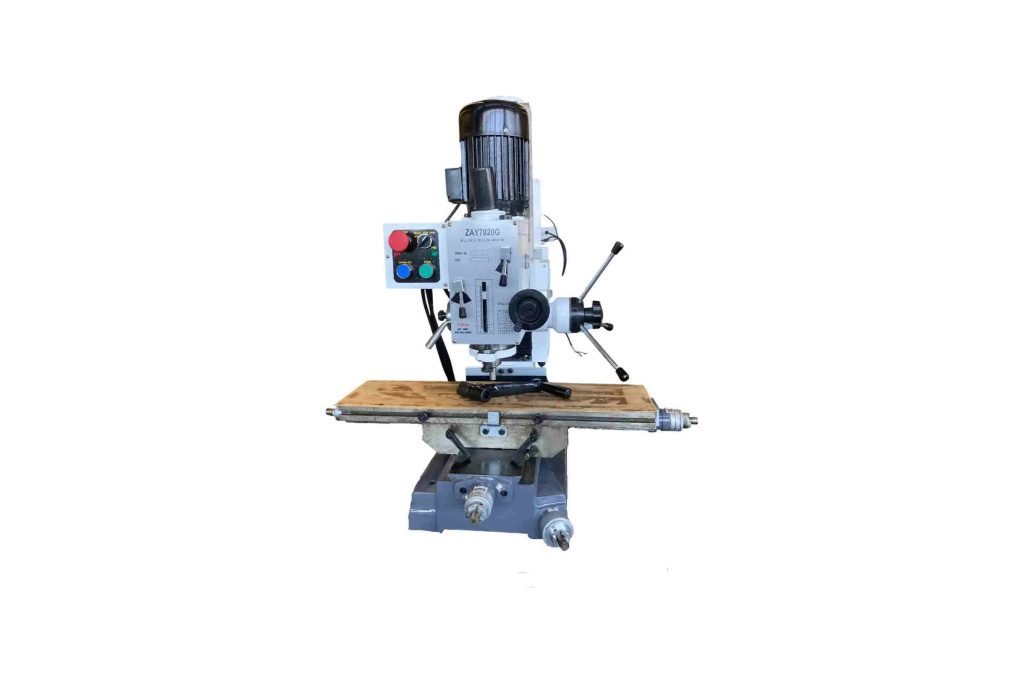

Сверлильно-фрезерный станок — это компромисс между сверлильным и фрезерным оборудованием, который закрывает 70–80% задач небольшой мастерской или ремонтного участка. Занимает площадь от 0,5 м², стоит в 2–3 раза дешевле вертикально-фрезерного, при этом выполняет сверление, нарезание резьбы и лёгкую фрезеровку. Разбираемся, когда такой станок — оптимальный выбор, а когда лучше смотреть на полноценный фрезер.
Что умеет сверлильно-фрезерный станок
Краткий ответ: сверление, зенкование, развёртывание, нарезание резьбы метчиком, фрезерование пазов, уступов и плоскостей на небольших деталях.
Базовые операции
Сверление
Основная функция, диаметр до 25–32 мм в стали (зависит от модели)
Зенкование и цекование
Обработка фасок и торцов отверстий
Развёртывание
Чистовая обработка отверстий с точностью H7
Нарезание резьбы
Метчиком с реверсом шпинделя или резьбонарезной головкой

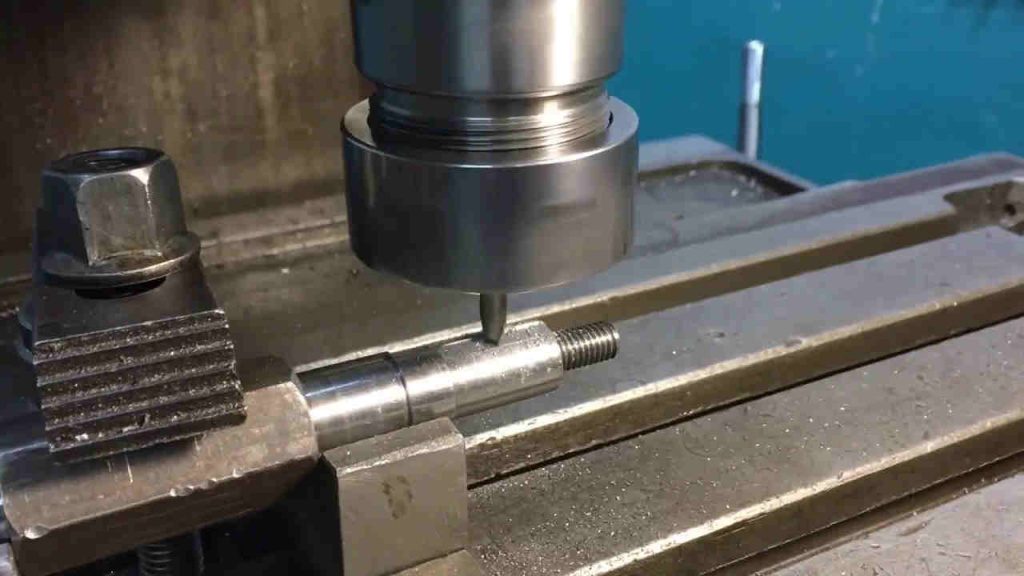

Фрезерование пазов
Шпоночные, Т-образные пазы концевыми и дисковыми фрезами
Фрезерование плоскостей
Торцевыми фрезами, съём до 2–3 мм за проход
Шпиндель перемещается вертикально (как у сверлильного), но стол имеет продольную и поперечную подачу (как у фрезерного). Это позволяет совмещать операции без переустановки детали.
Преимущества перед полноценным фрезером
Компактность
Настольные модели занимают от 0,3 м², напольные — от 0,5 до 1 м². Для сравнения: вертикально-фрезерный станок типа 6Р12 требует 2,5–3 м² плюс зона обслуживания.
| Модель | Тип | Площадь установки |
|---|---|---|
| Stalex BF20 | Настольный | 0,35 м² |
| Stalex BF30 | Напольный | 0,6 м² |
| MetalMaster MF-32V | Напольный | 0,8 м² |
Станок помещается в гараж, подвал, небольшую мастерскую — туда, где полноценный фрезер физически не встанет.
Экономичность
Стоимость сверлильно-фрезерного станка — в 2–4 раза ниже вертикально-фрезерного сопоставимой мощности. При этом для задач ремонтного участка или мелкосерийного производства избыточная жёсткость и ход полноценного фрезера не нужны.
Электропитание
Большинство моделей работают от 220 В — не нужно тянуть 380 В
Фундамент
Настольные модели — на верстак, напольные — без специального основания
Обслуживание
Меньше узлов, проще конструкция, дешевле ремонт
Универсальность
Один станок заменяет сверлильный и лёгкий фрезерный. Для мастерской с ограниченным бюджетом и площадью — рациональное решение. Не нужно покупать два станка и выделять место под каждый.
Ограничения и честные минусы
Сверлильно-фрезерный станок не заменит полноценный фрезер на серийном производстве. Вот объективные ограничения:
Жёсткость конструкции
Колонна и консоль легче, чем у классического фрезера. Результат:
- Вибрации при тяжёлых режимах резания
- Ограничение глубины фрезерования — оптимально до 3–5 мм за проход (против 8–10 мм у полноценного)
- Снижение точности при работе на пределе возможностей
Размер рабочей зоны
Типичный размер стола — 600×200 мм (у средних моделей). Ход по осям:
Для деталей габаритом свыше 400 мм потребуется станок большего класса.
Мощность шпинделя
Диапазон мощности — от 0,75 до 2,2 кВт (у большинства моделей). Для сравнения: вертикально-фрезерный 6Р12 — 7,5 кВт. Это ограничивает:
- Диаметр применяемых фрез — оптимально до 40–50 мм
- Производительность съёма металла
- Работу с твёрдыми материалами (закалённая сталь, титан)
Отсутствие механической подачи (на бюджетных моделях)
Бюджетные модели имеют только ручную подачу стола. Для фрезерования длинных пазов это утомительно и снижает качество поверхности.
Идеальные задачи для сверлильно-фрезерного станка
Станок раскрывает потенциал на операциях, где не нужны тяжёлые режимы и большие габариты заготовок:
Доработка и ремонт деталей
Фрезерование шпоночных пазов, восстановление посадочных поверхностей
Изготовление оснастки
Кондукторы, прижимы, установочные элементы

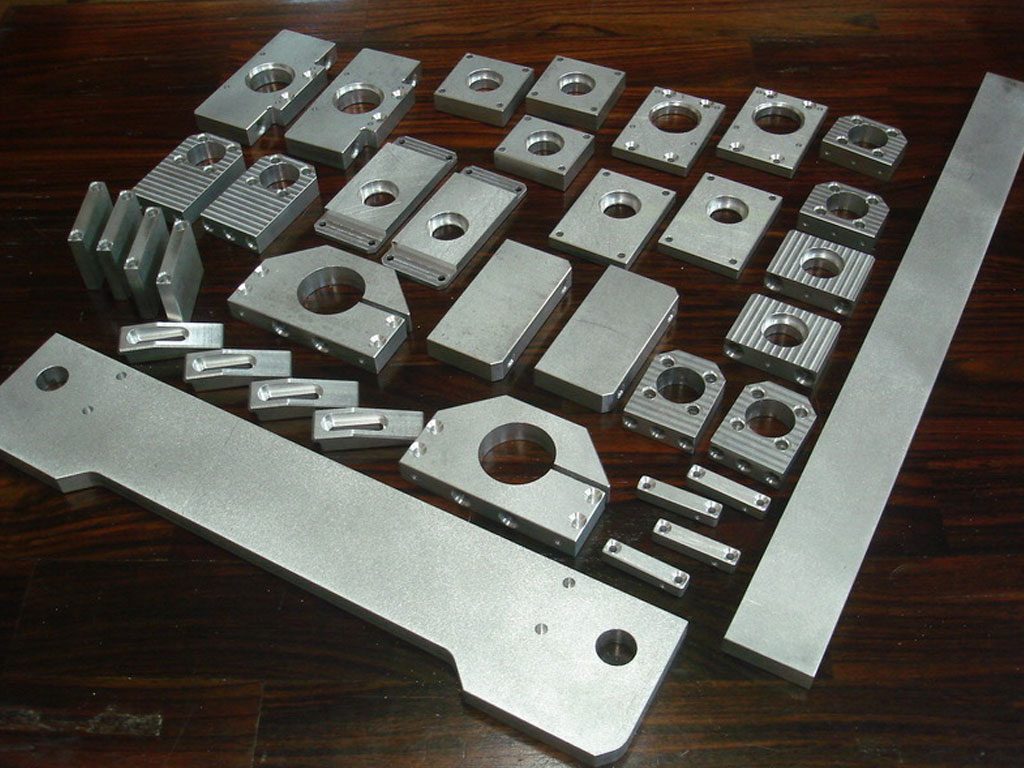

Мелкие детали
Фланцы, крышки, кронштейны из алюминия, латуни, стали толщиной до 30–50 мм
Единичное производство
Прототипы, экспериментальные детали
Подготовка заготовок
Сверление отверстий, фрезерование базовых плоскостей перед обработкой на других станках
Обучение
Освоение фрезерных операций на безопасном оборудовании
Подберём станок под задачи вашей мастерской
Расскажите о типовых деталях и объёмах — поможем выбрать оптимальную модель.
Кому подходит это оборудование
| Тип предприятия | Почему сверлильно-фрезерный — хороший выбор |
|---|---|
| Ремонтная мастерская | Универсальность, работа с разными деталями, не нужна высокая производительность |
| РМЦ завода | Оперативный ремонт, изготовление нестандартного крепежа и оснастки |
| Небольшое производство | Экономия площади и бюджета, достаточно для мелких серий |
| Частный мастер | Компактность, питание 220 В, доступная стоимость |
| Учебное заведение | Безопасность, простота освоения, наглядность операций |
| Моделист, DIY | Настольное исполнение, работа с цветными металлами и пластиком |
Сравнение с вертикально-фрезерным станком
| Параметр | Сверлильно-фрезерный | Вертикально-фрезерный |
|---|---|---|
| Мощность шпинделя | 0,75–2,2 кВт | 3–11 кВт |
| Размер стола | 500–700 × 180–250 мм | 1000–1600 × 320–400 мм |
| Продольный ход (X) | 300–450 мм | 600–1000 мм |
| Поперечный ход (Y) | 100–180 мм | 250–400 мм |
| Конус шпинделя | R8, MT3, MT4 | ISO40, ISO50 |
| Масса станка | 150–500 кг | 1500–3500 кг |
| Занимаемая площадь | 0,5–1 м² | 2,5–4 м² |
| Питание | 220 В / 380 В | 380 В |
| Глубина фрезерования за проход | 2–5 мм | 5–12 мм |
| Типовые задачи | Ремонт, оснастка, мелкие детали | Серийное производство, крупные детали |
Сверлильно-фрезерный выигрывает по компактности и стоимости владения.
Вертикально-фрезерный — по производительности и размеру обрабатываемых деталей.

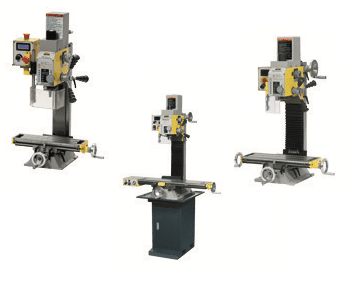

Обзор популярных моделей
Stalex BF20 Vario
Настольная модель начального уровня. Бесступенчатая регулировка оборотов (100–2500 об/мин). Стол 500×180 мм.
Для: частных мастерских и хобби
Stalex BF30 Vario
Напольное исполнение, усиленная колонна. Шпиндель MT4. Механическая подача по оси Z. Стол 700×180 мм.
Для: ремонтных участков
Stalex BF50 DRO
Профессиональная модель с УЦИ (цифровая индикация). Автоматическая подача. Мощность 2,2 кВт.
Для: мелкосерийного производства
MetalMaster MF-32V
Усиленная конструкция, ременной привод. Частотный регулятор оборотов. Стол 700×210 мм.
Для: РМЦ и инструментальных участков
Proma FPX-25E
Компактный станок чешского бренда. Поворотная шпиндельная головка. Стол 400×150 мм.
Для: мелких деталей и цветных металлов
JET JMD-1
Комбинированный станок американского бренда. Прямой привод шпинделя. Стол 580×190 мм.
Для: учебных мастерских
Почему это выгодно бизнесу
Для директора и собственника
Инвестиция с быстрой окупаемостью. Сверлильно-фрезерный станок закрывает потребность в доработке деталей и изготовлении оснастки без капитальных затрат на полноценный фрезерный парк.
Снижение простоев
Не нужно ждать, пока освободится большой станок для мелкой операции
Экономия на аутсорсе
Типовые ремонтные работы выполняются своими силами
Низкий порог входа
Можно начать с одного станка и масштабировать при росте задач
Для снабженца
- Наличие на складе — популярные модели Stalex, MetalMaster поставляются со склада в РФ
- Простая логистика — вес 150–400 кг, доставка стандартным транспортом
- Минимальные требования к инфраструктуре — питание 220 В, установка на верстак или пол
Для технолога и станочника
- Быстрая переналадка между сверлением и фрезерованием — одна установка детали
- Простое управление — освоение за 2–3 дня
- Доступный инструмент — стандартные свёрла, концевые и торцевые фрезы с хвостовиком R8 или Морзе
FAQ — часто задаваемые вопросы
Конструкцией и возможностями. Сверлильно-фрезерный легче, компактнее, рассчитан на лёгкие режимы резания. Шпиндель перемещается вертикально (как у сверлильного), стол имеет ограниченные хода. Подходит для мелких деталей и ремонтных работ, но не для серийного производства.
Да, это одна из типовых операций. Используются концевые или шпоночные фрезы. Ограничение — глубина и длина паза зависят от хода стола и жёсткости станка. Для валов диаметром до 50–60 мм — без проблем.
Настольный Stalex BF20 или BF25 с питанием 220 В. Компактные размеры, достаточная функциональность для ремонта и изготовления мелких деталей. Если планируется работа со сталью — лучше BF30 с усиленной колонной.
Для настольных моделей — прочный верстак или стол. Для напольных — ровный бетонный пол. Специальный фундамент не требуется для станков массой до 500 кг.
Алюминий, латунь, бронза, конструкционные стали, пластик, дерево. Ограничения — по твёрдости материала и режимам резания. Закалённая сталь, титан, жаропрочные сплавы требуют более жёсткого оборудования.
Заключение
Сверлильно-фрезерный станок — рациональный выбор для мастерских, РМЦ, небольших производств и частных мастеров. Он не заменит полноценный фрезер на серийном производстве, но закроет большинство задач по ремонту, доработке и изготовлению мелких деталей.
Критерии выбора: размер стола под ваши детали, мощность шпинделя, наличие механической подачи. Для старта достаточно модели среднего класса — Stalex BF30 или MetalMaster MF-32V.
