Фрезерование — процесс со знакопеременными нагрузками, которые возникают при прерывистом резании. Каждый зуб фрезы при врезании в материал создаёт ударный импульс, а при выходе — разгрузку. Эти циклы повторяются с высокой частотой (зависит от оборотов шпинделя и числа зубьев фрезы). В таких условиях тиски — не просто «держатель заготовки», а ключевое звено системы СПИД (станок — приспособление — инструмент — деталь).
Почему для фрезерования тиски — критически важный элемент
Что зависит от тисков напрямую:
Точность позиционирования и обработки
Смещение заготовки даже на сотые доли миллиметра может привести к браку на чистовой операции — всё зависит от допуска на конкретную деталь.
Достигаемая шероховатость
Микровибрации от люфта в направляющих тисков оставляют характерную «рябь» на поверхности.
Стойкость инструмента
Нестабильный зажим — одна из частых причин сколов и преждевременного износа твердосплавных фрез, особенно на ударных режимах.
Безопасность
Вырыв заготовки из тисков при тяжёлом фрезеровании — реальный сценарий с тяжёлыми последствиями.
Вспомогательное время
На серийном производстве время установки и снятия заготовки может составлять заметную долю общего цикла — точное значение зависит от детали и организации процесса.
Ошибка при выборе тисков для фрезерного станка обходится дорого: брак партии, сломанная фреза, простой обрабатывающего центра — один из самых дорогих видов потерь на участке.
Цель этого материала — дать инженерно обоснованный алгоритм подбора тисков под конкретный тип фрезерного станка, задачу и бюджет.
Статья будет полезна технологам и операторам фрезерных станков (в том числе с ЧПУ), начальникам участков при обосновании закупки, снабженцам при сравнении предложений, а также владельцам производств при планировании оснащения цеха.

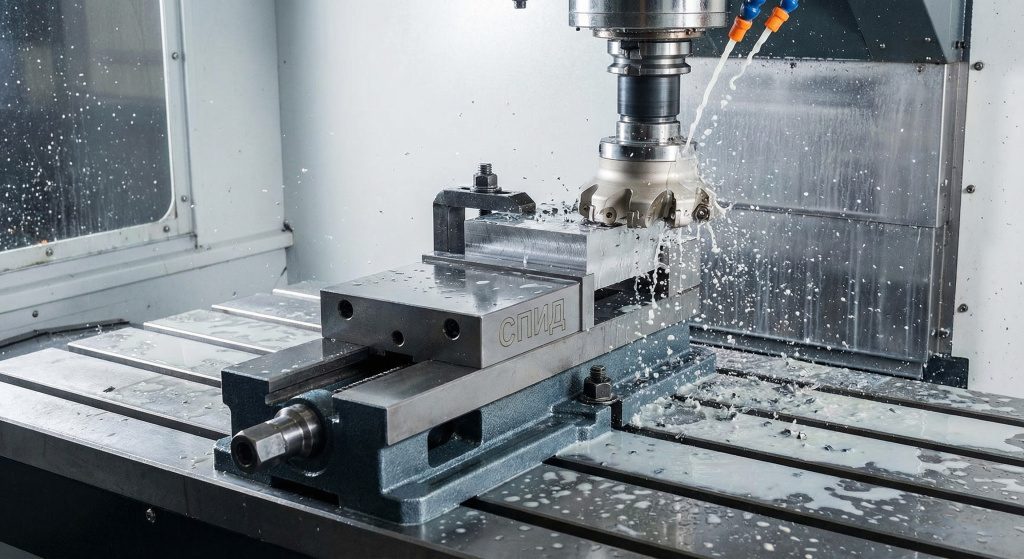

Специфика фрезерования: какие нагрузки испытывают тиски

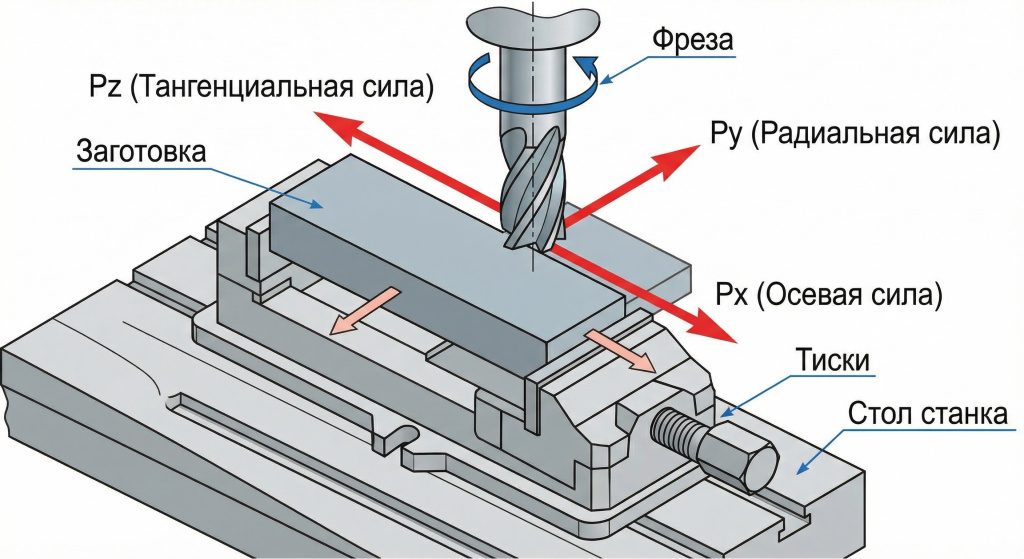

Силы резания и их составляющие
При фрезеровании на заготовку действуют три составляющие силы резания:
- Тангенциальная (Pz) — основная, касательная к окружности вращения фрезы.
- Радиальная (Py) — направлена перпендикулярно оси фрезы, стремится сдвинуть заготовку в горизонтальной плоскости.
- Осевая (Px) — вдоль оси фрезы, при торцевом фрезеровании прижимает или отрывает заготовку от стола.
Примечание: обозначения составляющих силы резания (Pz, Py, Px) могут различаться в зависимости от принятой методики и учебника. В практике важно корректно понимать направление каждой составляющей относительно осей станка и направления подачи.
При фрезеровании (особенно периферийном) значительная часть силы действует в горизонтальной плоскости, стремясь сдвинуть заготовку вбок. Именно этой составляющей противостоит зажим тисков. Соотношение составляющих зависит от типа фрезерования (торцевое, периферийное), стратегии обработки и геометрии фрезы.
Знакопеременный характер нагрузки
Прерывистое резание — визитная карточка фрезерования. Каждый зуб фрезы входит и выходит из материала, создавая пульсирующую нагрузку. Результат — вибрации, которые при недостаточной жёсткости системы СПИД усиливаются до автоколебаний.
Влияние схемы фрезерования
Попутное фрезерование
- Сила врезания стремится «увести» заготовку в направлении подачи
- Требуется повышенное усилие зажима тисков
Встречное фрезерование
- Повышен риск вибраций и «подрыва» заготовки, особенно при торцевом фрезеровании
- Необходима надёжная фиксация по вертикали (прижим к подкладкам)
Направление и величина сил зависят от конкретной схемы, геометрии инструмента и режимов, поэтому надёжный прижим к опорам важен при любой стратегии.
Последствия недостаточной жёсткости тисков
- Волнистость обработанной поверхности (так называемые «следы дробления»).
- Сколы на режущих кромках фрезы, ускоренный износ.
- Микросмещения заготовки, накапливающие погрешность.
- Повышенные нагрузки на подшипники шпинделя.
Экспертный комментарий: почему жёсткость важнее прочности
Новички часто путают жёсткость и прочность. Прочные тиски не сломаются — это хорошо. Но если они недостаточно жёсткие (корпус «пружинит», подвижная губка «гуляет» под нагрузкой), при фрезеровании вы получите вибрацию. А вибрация — это прямой путь к поломке твердосплавной фрезы и «шатанию» заготовки. Именно жёсткость системы определяет достижимую точность обработки и стойкость инструмента, а не номинальная грузоподъёмность.
Типы фрезерных станков и особенности подбора тисков под каждый
3.1. Универсальный вертикально-фрезерный станок
Ручное управление, широкий спектр задач — от единичных деталей до мелких серий. Для вертикально-фрезерного станка оптимальны поворотные винтовые тиски (когда требуется обработка под углом) и неповоротные винтовые подходящего типоразмера — ширину губок и раскрытие выбирают по габаритам заготовок и размеру стола станка. Поворотные тиски для фрезерного станка универсального типа дают гибкость, но снижают жёсткость — об этом ниже.
3.2. Горизонтально-фрезерный станок
Иная схема нагружения: фреза расположена горизонтально, что создаёт значительный опрокидывающий момент. Требуются массивные неповоротные тиски максимальной жёсткости с усиленным креплением к столу через Т-образные пазы. Лёгкие и поворотные тиски на горизонтально-фрезерных станках применяют с осторожностью: как правило, предпочтительны максимально жёсткие неповоротные конструкции, особенно на тяжёлых режимах.
3.3. Фрезерный обрабатывающий центр с ЧПУ (3 оси)
Серийность, высокая производительность, минимум ручных операций. Тиски для фрезерного станка с ЧПУ должны обеспечивать:
- Стабильность усилия зажима от детали к детали.
- Минимальное время переналадки — каждая минута простоя центра обходится дорого.
- Предсказуемость базирования — координаты нуля программы не должны «плавать».
Оптимальные решения: гидравлические тиски для фрезерных станков, пневматические тиски для ЧПУ, самоцентрирующие тиски для фрезерного, двухпозиционные модели, часто в связке с системами нулевой точки (zero-point).
3.4. 4-осевой ОЦ с поворотным столом
Тиски монтируются на поворотную ось (делительный стол). Требования: компактность, малая масса, сбалансированность, надёжность зажима при вращении с ускорением. Оптимальны компактные неповоротные или самоцентрирующие тиски с низким профилем.
3.5. 5-осевой обрабатывающий центр
Главный вызов — доступ инструмента к заготовке с пяти сторон. Стандартные тиски для 5-осевой обработки не годятся: губки мешают фрезе подойти под углом. Решение — специализированные тиски для 5-осевой обработки с минимальным профилем и зажимом за подготовленную зону заготовки (размер припуска подбирается по рекомендациям производителя конкретной зажимной системы). Примеры подобных решений можно найти в линейках Lang Technik (серия Makro-Grip), SCHUNK (серия KONTEC) и у других производителей.
3.6. Настольный фрезерный станок
У настольных фрезерных станков стол и мощность шпинделя, как правило, значительно меньше, чем у полноразмерных. Нужны соразмерные малогабаритные винтовые тиски — ориентируйтесь на габариты стола, расположение Т-пазов и рабочие ходы конкретной модели станка. Массивные тиски банально не поместятся на стол и ограничат перемещения.
Сводная таблица подбора тисков по типу станка
| Тип станка | Оптимальный тип тисков | Привод | Ключевые требования |
|---|---|---|---|
| Универсальный вертикально-фрезерный | Неповоротные / поворотные винтовые | Ручной (винт) | Гибкость, средняя жёсткость |
| Горизонтально-фрезерный | Неповоротные массивные | Ручной / гидро | Максимальная жёсткость, усиленное крепление |
| ОЦ с ЧПУ (3 оси) | Гидравлические, пневматические, самоцентрирующие | Гидро / пневмо | Стабильность, скорость переналадки |
| 4-осевой ОЦ | Компактные неповоротные / самоцентрирующие | Гидро / пневмо / ручной | Компактность, балансировка |
| 5-осевой ОЦ | 5-осевые с низким профилем | Ручной / гидро | Доступ к 5 сторонам, зажим за подготовленную зону |
| Настольный | Малогабаритные винтовые | Ручной | Соразмерность столу |
Ключевые критерии выбора тисков для фрезерного станка
4.1. Жёсткость конструкции — критерий №1
Жёсткость станочных тисков — определяющий параметр для фрезерования. Как оценить:
- Масса. При прочих равных условиях и сопоставимой конструкции более тяжёлые тиски, как правило, жёстче. Литой чугунный корпус предпочтительнее тонкостенного.
- Материал. Высокопрочный чугун — лучшее демпфирование. Сталь — максимальная прочность при минимальных габаритах.
- Тип направляющих. «Ласточкин хвост» с антилюфтовым регулированием (клиновым или пружинным преднатягом) — стандарт для фрезерных тисков.
- Рёбра жёсткости на корпусе — признак инженерной проработки.
Любой поворотный узел (поворотное основание) снижает общую жёсткость системы. Если поворот не нужен постоянно — используйте неповоротные тиски.
4.2. Усилие зажима
Усилие зажима тисков должно обеспечивать надёжное удержание заготовки с учётом сил резания. При расчёте учитывают горизонтальную составляющую силы резания, коэффициент запаса и коэффициент трения между губками и заготовкой. Конкретные значения коэффициентов зависят от материала заготовки, состояния поверхности, типа губок и наличия СОЖ — для расчёта используйте справочные данные или внутреннюю методику предприятия.
Усилие зажима само по себе не равно удерживающей способности от сдвига. Проверяют условие удержания по трению: произведение коэффициента трения на усилие зажима должно перекрывать сдвигающую силу с запасом. При высоких боковых нагрузках дополнительно применяют механические упоры и контролируют высоту зажима, чтобы исключить «выдавливание» детали.
- Недостаточное усилие — смещение или вырыв заготовки.
- Избыточное усилие — деформация тонкостенных деталей, «раздавливание» заготовки.
Усилие зажима сильно варьируется в зависимости от типоразмера и конструкции тисков (винтовые, гидравлические, пневматические). При выборе ориентируйтесь на паспортные значения конкретной модели и расчёт под ваши силы резания.
4.3. Ширина губок и раскрыв
Ширина губок и максимальный раскрыв должны соответствовать номенклатуре заготовок. Практический совет: выбирайте раскрыв с запасом относительно самой крупной детали серии, чтобы не работать «впритык».
Слишком большие тиски на маленьком столе. Массивные тиски с широкими губками на компактном столе «съедят» значительную часть рабочих ходов по осям X и Y.
4.4. Высота зажима и вылет заготовки
Чем выше заготовка выступает над губками, тем больше рычаг, действующий на систему зажима. Это напрямую усиливает вибрации и снижает точность.
Чем меньше вылет заготовки над губками — тем лучше. Для высоких деталей снижайте вылет, применяйте ступенчатые губки, подкладки и упоры. Допустимость конкретной схемы зажима оценивайте по силам резания и жёсткости системы.
4.5. Точность базовых поверхностей
Для фрезерных тисков нормируются параметры геометрической точности:
- Параллельность неподвижной губки продольной оси корпуса.
- Перпендикулярность губок к подошве.
- Плоскостность подошвы.
Конкретные допуски зависят от класса точности тисков и производителя — ориентируйтесь на паспорт изделия. Значения точности корректны только при чистых базовых поверхностях, стабильной температуре, исправном измерительном инструменте и соблюдении методики проверки. Для ответственных работ опирайтесь на паспорт тисков и регламент предприятия.
Установите индикатор часового типа на магнитной стойке в шпиндель станка, проведите щупом по неподвижной губке вдоль оси X. Отклонение покажет реальную параллельность. Допустимое значение — по паспорту тисков. Проверку стоит делать сразу после покупки — это позволит выявить производственный дефект до ввода в эксплуатацию.
4.6. Тип привода
| Тип привода | Когда применять | Преимущества | Ограничения |
|---|---|---|---|
| Ручной (винтовой) | Единичное и мелкосерийное производство | Простота, надёжность, низкая цена | Нестабильность усилия, потеря времени |
| С гидроусилителем | Серийное производство на универсальных станках | Стабильное усилие при ручной подаче | Выше стоимость |
| Гидравлический | Серийное и крупносерийное на ОЦ | Максимальное стабильное усилие, автоматизация | Нужна гидростанция или встроенный контур |
| Пневматический | Крупносерийное на ОЦ, лёгкие материалы | Скорость зажима, интеграция с M-кодами | Усилие ниже, чем у гидравлики |
Критерий выбора: частота переналадки × количество деталей в смену. Если оператор зажимает несколько десятков деталей в смену — экономия от механизированного привода, как правило, быстро окупает разницу в цене.
4.7. Совместимость со столом станка
Перед заказом проверьте:
- Размер и тип Т-образных пазов стола — по паспорту вашего станка. Крепёжные болты и элементы позиционирования тисков должны им соответствовать.
- Габариты тисков — не должны ограничивать перемещения по осям X и Y (с учётом крайних положений).
- Высота тисков — вычтите из максимального хода по оси Z. Слишком высокие тиски уменьшат рабочую зону.
4.8. Быстрая переналадка
На серийном производстве время переналадки — прямые потери. Решения для сокращения:
- Быстросменные губки — замена в разы быстрее, чем у стандартных (конкретное время зависит от конструкции).
- Системы нулевой точки (zero-point clamping) — ускоряют снятие и установку оснастки с высокой повторяемостью позиционирования (конкретные значения повторяемости — по паспорту выбранной системы и при условии чистоты баз, правильной установки и контроля износа).
- Стандартизированные подводки для пневмо- и гидроконтура.
ROI быстрой переналадки зависит от стоимости станочного часа, фактической загрузки и реальной экономии времени. При нескольких переналадках в смену даже умеренная экономия на каждой даёт ощутимую прибавку машинного времени. Рассчитывайте окупаемость по данным вашего участка.
Чек-лист критериев для разных сценариев
| Критерий | Единичное производство | Серийное производство | Прецизионная обработка |
|---|---|---|---|
| Жёсткость | ●●●○ | ●●●● | ●●●● |
| Усилие зажима | ●●●○ | ●●●● | ●●●○ |
| Быстрая переналадка | ●●○○ | ●●●● | ●●●○ |
| Точность баз | ●●●○ | ●●●○ | ●●●● |
| Стоимость | ●●●● | ●●●○ | ●●○○ |
| Универсальность | ●●●● | ●●○○ | ●●○○ |
*Обозначение: ●●●● — максимальный приоритет
Материалы корпуса и губок: на что влияет выбор
5.1. Материал корпуса
Высокопрочный чугун
Один из самых распространённых материалов корпуса фрезерных тисков. Оптимальное сочетание жёсткости, демпфирующей способности (гасит вибрации) и стоимости. Конкретная марка чугуна зависит от серии и производителя.
Сталь
Цельная или сварная конструкция — максимальная прочность при минимальных габаритах. Применяется в прецизионных и 5-осевых тисках, где каждый миллиметр высоты — на счету. Стальные тиски компактнее, но хуже гасят вибрации.
Алюминиевые сплавы
Малый вес, но низкая жёсткость. Область применения ограничена: лёгкие операции, гравировка, обработка пластиков и мягких металлов. Для серьёзных фрезерных операций по стали алюминиевый корпус, как правило, не применяют из-за недостаточной жёсткости.
5.2. Губки и сменные накладки
Правильный подбор губок — часто более важная задача, чем выбор самого корпуса тисков.
| Тип губок | Применение | Особенности |
|---|---|---|
| Закалённые стальные с насечкой | Черновое фрезерование, необработанные заготовки | Максимальное удержание, оставляют следы |
| Гладкие шлифованные | Чистовые операции, обработанные поверхности | Не оставляют следов, требуют бóльшего усилия |
| Мягкие (алюминий, медь, капролон) | Зажим тонкостенных и обработанных деталей | Не деформируют заготовку |
| Призматические (V-образные) | Цилиндрические заготовки | Исключают проворот |
| Ступенчатые | Заготовки разной высоты | Расширяют номенклатуру |
| Специальные (профрезерованные под форму) | Серийные детали сложной формы | Максимальная площадь контакта, лучшее удержание |
Закупите набор сменных губок (минимум — насечённые, гладкие и мягкие). Это расширит возможности одних и тех же тисков без дополнительных капитальных затрат. Губки — расходный материал; их замена обходится значительно дешевле новых тисков, а влияние на результат обработки — определяющее.
Обзор конструкций тисков, применяемых на фрезерных станках
6.1. Неповоротные винтовые тиски
«Рабочая лошадка» для большинства фрезерных станков — от универсальных до ЧПУ. Конструкция: литой чугунный корпус, подвижная губка перемещается по направляющим типа «ласточкин хвост», привод — трапецеидальный или ходовой винт.
Плюсы: максимальная жёсткость при данной массе, простота, надёжность, невысокая стоимость.
Минусы: нет возможности поворота, ручной привод.
Идеально для: большинства типовых операций на универсальных фрезерных станках и 3-осевых ОЦ, когда не требуется поворот заготовки.
Не подходит для: обработки деталей под углом (без дополнительных приспособлений).
6.2. Поворотные винтовые тиски
Те же винтовые тиски, но с поворотным основанием (градусной шкалой). Позволяют установить заготовку под произвольным углом к оси подачи.
Плюсы: универсальность, обработка под углом без переустановки.
Минусы: потеря жёсткости (дополнительный стык в кинематической цепи), больший габарит по высоте.
Идеально для: единичного производства, ремонтных цехов, учебных мастерских.
Ограничения: на тяжёлых режимах и при высоких требованиях к точности поворотное основание может ограничивать возможности из-за сниженной жёсткости.
Если поворот нужен эпизодически — рассмотрите вариант «неповоротные тиски + отдельная поворотная плита». Это гибче: плиту можно снять и получить максимальную жёсткость, а при необходимости — установить.
6.3. Гидравлические тиски
Гидравлические тиски для фрезерных станков обеспечивают стабильное контролируемое усилие зажима, которое не зависит от оператора. Два типа:
- Со встроенным гидроусилителем — оператор крутит ключ, встроенный механизм увеличивает усилие зажима (кратность зависит от конструкции и указывается в паспорте). Не требует внешней гидростанции.
- С подключением к внешней гидростанции — полная автоматизация зажима/разжима через М-коды в программе ЧПУ.
Плюсы: более стабильное и контролируемое усилие зажима по сравнению с ручным (точные допуски по стабильности — по паспорту конкретной модели), повторяемость, снижение утомляемости оператора.
Минусы: стоимость в несколько раз выше винтовых, необходимость обслуживания гидросистемы.
Идеально для: серийного производства на ОЦ с ЧПУ.
Не подходит для: единичного производства с редкой сменой заготовок.
6.4. Пневматические тиски
Пневматические тиски для ЧПУ — выбор для крупносерийного производства, где ключевой параметр — скорость цикла. Зажим/разжим можно интегрировать в программу ЧПУ через М-код (время цикла и усилие зависят от модели, хода губок и параметров пневмосети — уточняйте по паспорту).
Плюсы: высокая скорость зажима, простота интеграции с ЧПУ, чистота (нет масла).
Минусы: усилие зажима, как правило, ниже, чем у гидравлики; чувствительность к качеству сжатого воздуха.
Хорошо подходит для: серийной обработки деталей из алюминия, цветных металлов, пластиков — при условии, что усилие зажима достаточно для конкретной операции.
Не рекомендуется для: тяжёлого чернового фрезерования стали и чугуна.
6.5. Самоцентрирующие тиски
Самоцентрирующие тиски для фрезерного станка отличаются тем, что обе губки перемещаются симметрично. Результат: центр заготовки при зажиме стремится оставаться на оси симметрии тисков. Это упрощает базирование при серийной работе, особенно если технолог привязал ноль программы к оси оснастки (с учётом паспортной точности и возможного износа).
Плюсы: не нужно пересчитывать ноль при смене размера заготовки (при стабильных базах), скорость базирования, удобство при обработке симметричных деталей.
Минусы: сложнее конструкция, выше стоимость, требуют симметричные заготовки.
Идеально для: серийной обработки валов, осей, симметричных корпусов на ЧПУ.
6.6. Двухпозиционные тиски
Двухпозиционные (или сдвоенные) тиски — по сути, две зажимные станции в одном корпусе. Позволяют закрепить две заготовки одновременно.
Плюсы: существенный рост производительности на одном установочном месте, сокращение цикла (фактический прирост зависит от программы, смены инструмента и ограничений по ходам).
Минусы: увеличенные габариты, необходимость адаптации управляющей программы (два нуля, зеркальная обработка).
Идеально для: серийных деталей небольшого размера на ОЦ с достаточным рабочим ходом по оси X.
6.7. Компактные 5-осевые тиски
Специализированные тиски для 5-осевой обработки с минимальной высотой профиля и зажимом за подготовленную зону заготовки. Конструкция губок рассчитана так, чтобы обеспечить доступ фрезы к заготовке с пяти сторон.
Плюсы: обработка сложного контура за одну установку, минимальное количество переустановок.
Минусы: высокая стоимость, необходимость предварительной подготовки заготовки (точный размер зоны захвата — по рекомендациям производителя зажимной системы).
Идеально для: аэрокосмических деталей, медицинских имплантов, пресс-форм.
6.8. Модульные зажимные системы
Концепция: базовая плита с сеткой точных отверстий + набор быстросменных зажимных модулей (тиски, прижимы, упоры) + система нулевой точки.
Плюсы: максимальная гибкость, минимальное время переналадки, стандартизация.
Минусы: высокие начальные инвестиции (плита + комплект модулей).
Идеально для: контрактного производства с часто сменяемой номенклатурой.
Обзор решений по ценовым сегментам
7.1. Бюджетный сегмент
Производители: Китай (Vertex начальные серии, HV), Россия (Бизон). Ценовой диапазон: ориентировочно от 5 000 до 25 000 руб. (для типоразмера 125–160 мм; цены зависят от текущего рынка и поставщика).
Что ожидать: приемлемая точность для ремонтных, учебных и нетребовательных задач. Ресурс сильно зависит от качества изготовления, условий эксплуатации и обслуживания — при интенсивной работе люфт в направляющих может проявляться быстрее, чем у более жёстких и дорогих моделей. Качество отливки может варьироваться от партии к партии.
Параллельность губок индикатором, плавность хода винта, отсутствие раковин и трещин в отливке, комплектность крепежа.
7.2. Средний сегмент
Производители: Польша (Bison-Bial), Тайвань (Homge, GIN, Vertex старшие серии). Ценовой диапазон: ориентировочно 25 000–80 000 руб. (зависит от типоразмера и поставщика).
Оптимальный баланс цена/ресурс для большинства серийных производств. Точность базовых поверхностей и ресурс заметно выше, чем у бюджетного сегмента. Доступные сменные губки и запчасти. Именно этот сегмент закрывает потребности значительной части производственных задач.
7.3. Премиум-сегмент
Производители: США (KURT), Германия (SCHUNK, RÖHM, Lang Technik), Италия (Gerardi). Ценовой диапазон: ориентировочно от 80 000 руб. и выше.
Максимальная точность, длительный ресурс (при правильном обслуживании), высокая повторяемость зажима. Инвестиция оправдана для прецизионной обработки (аэрокосмическая отрасль, медицинская техника, оптика), а также для высокозагруженных ОЦ, где простой из-за отказа тисков стоит больше, чем разница в цене.
Сравнительная таблица по сегментам
| Параметр | Бюджетный | Средний | Премиум |
|---|---|---|---|
| Примеры брендов | HV, Vertex (начальные), Бизон | Bison-Bial, Homge, GIN | KURT, SCHUNK, Lang |
| Точность базовых поверхностей | Базовая | Повышенная | Максимальная |
| Ресурс (при интенсивной работе) | Ограниченный | Средний | Длительный |
| Рекомендуемые задачи | Ремонт, учебные цеха | Серийное производство | Прецизионная, аэрокосмическая обработка |
| Окупаемость | Быстрая по цене, короткая по ресурсу | Оптимальная | Долгосрочная, за счёт точности и ресурса |
*Примечание: точность и ресурс конкретных тисков зависят от серии и производителя. Для сравнения запрашивайте паспортные допуски (параллельность, перпендикулярность, повторяемость), условия гарантии и доступность запчастей.
Экспертный комментарий: на чём нельзя экономить
За годы работы с оборудованием могу утверждать: на тисках для фрезерных станков с ЧПУ экономия в бюджетном сегменте часто выходит боком. Появляющийся со временем люфт в направляющих или «гуляющая» губка нивелируют точность станка стоимостью несколько миллионов рублей. Для ответственных операций берите проверенные бренды среднего или премиум-класса. А мы поможем подобрать оптимальный вариант из наличия на складе — в том числе аналоги, которые могут оказаться дешевле или производительнее исходного запроса.
Типичные ошибки при выборе тисков для фрезерного станка
Слесарные тиски на фрезерном станке
Слесарные тиски не предназначены для станочных нагрузок: у них, как правило, нет точных базовых поверхностей и штатного крепления к столу станка. Их применение на фрезеровании повышает риск брака и травмоопасных ситуаций.
Поворотные тиски «на всякий случай»
Приобретение поворотных тисков для фрезерного станка без реальной потребности в обработке под углом приводит к неоправданной потере жёсткости. Если за полгода поворотный механизм ни разу не использовался — это были выброшенные деньги и потерянная жёсткость.
Тиски слишком малого размера
Недостаточная ширина губок = малая площадь контакта = ненадёжный зажим, риск смещения заготовки.
Тиски слишком большого размера
Массивные тиски на малом столе ограничивают рабочие ходы, увеличивают время выверки и затрудняют доступ к заготовке.
Игнорирование размера Т-пазов
Заказали тиски, привезли на предприятие — а крепёжные проушины не совпадают с Т-пазами стола. Простая проверка по паспорту станка (размер и тип Т-пазов) перед заказом сэкономит время и нервы.
Экономия на губках
Изношенные губки с «замятой» насечкой снижают усилие удержания. Использование гладких губок для черновой обработки — тоже ошибка: заготовка «поедет» при первом же серьёзном проходе.
Избыточный вылет заготовки
Деталь, выступающая над губками на значительную высоту относительно ширины зажатой части, — гарантия вибраций и, как следствие, волнистости поверхности и поломки инструмента.
Ручные тиски в серийном производстве
При серии в несколько десятков деталей в смену ручной зажим — это потеря десятков минут чистого машинного времени ежесменно. Перевод на гидравлику или пневматику окупается быстро.
Зажим необработанной поверхности без компенсирующих губок
Литейная корка или неровная поковка зажимается двумя «точками», а не плоскостью. Результат — перекос, подъём заготовки, отклонение от номинала. Решение: компенсирующие (качающиеся) губки или мягкие накладки, обработанные «по месту».
Практические советы по установке и эксплуатации тисков на фрезерном станке
9.1. Правильная установка на стол
- Очистите стол станка и подошву тисков от стружки, грязи и масла. Даже мелкая стружка под подошвой — это перекос.
- Установите шпонки в Т-паз для грубого позиционирования (если конструкция тисков предусматривает).
- Наживите крепёжные болты, не затягивая.
- Выверите по индикатору. Установите индикатор часового типа на магнитной стойке в шпиндель или на оправку. Проведите щупом вдоль неподвижной губки по оси X. Допустимое отклонение — по паспорту тисков и требованиям к точности конкретной операции.
- Скорректируйте положение лёгкими ударами медного молотка.
- Затяните крепёж — равномерно, крест-накрест, с контролем момента. Повторите замер индикатором: затяжка может сместить тиски.
Значения точности и допуски выверки корректны только при чистых базах, стабильной температуре, исправном индикаторе и соблюдении методики. Для ответственных работ опирайтесь на паспорт тисков и регламент предприятия.
9.2. Правильный зажим заготовки
- Зажимайте заготовку за максимальную площадь. Минимальная глубина захвата губками — 8–10 мм.
- Используйте параллельные подкладки (параллели) для подъёма заготовки над губками на нужную высоту. Осадку заготовки на параллелях выполняйте аккуратно: сначала предварительный зажим, затем лёгкое постукивание через мягкую проставку и контроль, что параллели остаются в опоре и заготовка не уходит из базы. Проверьте: подкладки не должны болтаться.
- Определение достаточного усилия (для ручных тисков): затяните ключом с усилием «дожать, но не надрываться». Перетяжка — это срыв резьбы винта и деформация заготовки. Рекомендуемый момент обычно указан в паспорте тисков.
- Тонкостенные детали: применяйте мягкие губки, зажимайте минимальным усилием, рассмотрите вакуумный зажим или приклеивание на технологическую подложку.
9.3. Обслуживание
Ежедневно
Удаляйте стружку из направляющих, пазов и с ходового винта. Стружка — абразив, который значительно ускоряет износ.
Еженедельно
Смазывайте ходовой винт и направляющие (литол, ЦИАТИМ или специальная станочная смазка). Проверяйте плавность хода.
Ежеквартально (или по регламенту)
Проверяйте параллельность губок индикатором, оценивайте состояние насечки на губках, проверяйте наличие люфта в направляющих. При обнаружении люфта — отрегулируйте клиновой преднатяг (если конструкция позволяет) или замените изношенные элементы.
Регулировка клина/преднатяга имеет предел: при выраженном износе направляющих потребуется ремонт или замена элементов. Чрезмерная затяжка клина при износе приведёт к тугому ходу и ещё более быстрому износу.
Кейсы из практики: примеры подбора тисков под конкретные задачи
Кейс 1. Мелкосерийная обработка корпусных деталей из алюминия
3-осевой ОЦ, партии по 50–100 шт., материал — Д16Т. Основная задача — сократить вспомогательное время.
Проблема: оператор тратил 2–3 минуты на ручной зажим каждой детали. При 80 деталях в смену это составляло от 2,5 до 4 часов непроизводительного времени — в зависимости от фактического времени зажима.
Решение: гидравлические самоцентрирующие тиски среднего сегмента (Homge). Выбор в пользу гидравлики (а не пневматики) обусловлен потребностью в самоцентрировании и более высоком усилии зажима для стабильной обработки Д16Т на серийных режимах. Зажим занимает считанные секунды, центр детали стабилен, пересчёт нуля программы не требуется.
Вспомогательное время существенно сократилось, выработка за смену заметно выросла. Точный экономический эффект и срок окупаемости зависят от исходного цикла и стоимости станочного часа.
Кейс 2. Серийная обработка стальных валов
Вертикально-фрезерный станок с ЧПУ, фрезерование лысок на валах Ø25–40 мм из стали 40Х.
Проблема: при зажиме в стандартные плоские губки вал проворачивался при черновом проходе.
Решение: неповоротные винтовые тиски с призматическими (V-образными) губками.
Полное исключение проворота. Замена губок (плоские ↔ призматические) — менее минуты.
Кейс 3. Единичное производство в ремонтном цехе
Универсальный фрезерный станок, задачи: от фрезерования шпоночных пазов до обработки фланцев под углом.
Проблема: необходимость обрабатывать детали под произвольным углом без переустановки.
Решение: поворотные винтовые тиски среднего ценового сегмента (Bison-Bial) с шириной губок 125 мм.
Обработка деталей под углом от 0° до 360° без снятия тисков. Для тяжёлых операций, где поворот не нужен, — на будущее планируется дозакупить неповоротные тиски.
Кейс 4. 5-осевая обработка деталей из нержавеющей стали
5-осевой ОЦ, обработка корпуса медицинского прибора из 12Х18Н10Т. Сложный контур, допуски ±0,05 мм.
Проблема: при стандартном зажиме в обычные тиски невозможно обработать 5 сторон за одну установку — требовалось 3 переустановки, каждая из которых добавляла погрешность.
Решение: компактные 5-осевые тиски премиум-сегмента с зажимом за подготовленную зону заготовки.
Обработка всего контура за одну установку, допуски выдержаны, суммарное время цикла значительно сокращено по сравнению с тремя переустановками.
Три правила выбора и алгоритм действий
Тиски — не второстепенная оснастка, а высокоточный элемент технологической системы. От них напрямую зависят точность, производительность и себестоимость продукции. Замена тисков — одна из самых эффективных инвестиций в модернизацию: при относительно невысокой стоимости по сравнению со станком они существенно влияют на результат обработки.
Исходите из реальных нагрузок и типа станка
А не только из цены. Бюджетные тиски на дорогом ОЦ — бессмысленная экономия.
Жёсткость конструкции — приоритет №1
Для фрезерования. Поворот, дополнительные механизмы — только когда действительно нужны.
Считайте совокупную стоимость владения
(цена + ресурс + время переналадок + стоимость брака), а не только цену покупки.
Подберём тиски под ваш фрезерный станок и конкретную задачу. Инженеры нашей компании подготовят персональную рекомендацию с учётом вашего оборудования, номенклатуры заготовок и бюджета. Если нужной модели нет на складе — предложим аналог из наличия, подберём вариант дешевле или производительнее. Доставка по всей России. Работаем с лизингом, кредитом, отсрочкой платежа и спецсчетами. Банковская гарантия — финансовая безопасность сделки.
Подберём тиски под ваш фрезерный станок
Персональная рекомендация инженера с учётом оборудования, задач и бюджета
Скачайте чек-лист «Подбор тисков для фрезерного станка» (PDF). Заполните его и отправьте нам — мы подготовим точную рекомендацию с учётом вашего оборудования, задач и бюджета.
Часто задаваемые вопросы
Нет. Слесарные тиски не имеют точных базовых поверхностей, не предназначены для станочных нагрузок и не оснащены элементами крепления к Т-пазам. Их использование приводит к браку и представляет угрозу безопасности.
Для серийного производства на ОЦ с ЧПУ оптимальны гидравлические или пневматические тиски со стабильным усилием зажима. Для мелких серий подойдут винтовые с гидроусилителем. Самоцентрирующие тиски сокращают время базирования симметричных деталей. Конкретный выбор зависит от материала заготовки, типа обработки и размера серии.
Неповоротные тиски жёстче и точнее. Поворотные оправданы только при регулярной необходимости обработки под углом (ремонтные цеха, единичное производство). Если поворот нужен изредка — используйте неповоротные тиски на отдельной поворотной плите.
Расчётным путём: усилие зажима с учётом коэффициента трения между губками и заготовкой должно перекрывать горизонтальную сдвигающую силу резания с запасом. Конкретные коэффициенты зависят от материала, состояния поверхности и типа губок — используйте справочные данные или внутреннюю методику предприятия. При высоких боковых нагрузках дополнительно применяйте механические упоры.
Проверьте индикатором параллельность неподвижной губки (допуск — по паспорту), плавность хода винта, отсутствие люфта в направляющих, состояние рабочих поверхностей губок, комплектность крепежа и соответствие крепёжных отверстий Т-пазам вашего стола.
Ежедневно — удаление стружки. Еженедельно — смазка ходового винта и направляющих. Ежеквартально — проверка точности индикатором, оценка состояния губок и регулировка преднатяга в направляющих при необходимости. При выраженном износе направляющих — ремонт или замена элементов.
Да, при условии замены губок: насечённые (закалённые) — для чернового прохода, гладкие шлифованные — для чистового. Корпус тисков при этом не меняется, что снижает затраты.
Специализированные 5-осевые тиски с минимальным профилем и зажимом за подготовленную зону заготовки. Стандартные тиски с высокими губками не подходят — они блокируют доступ инструмента к боковым поверхностям детали. Размер зоны захвата и припуск определяются рекомендациями производителя зажимной системы.
