Почему ЧПУ-станок требует другого подхода к зажиму
Стоимость обрабатывающего центра с ЧПУ — от нескольких миллионов до десятков миллионов рублей в зависимости от класса, комплектации и производителя. Стоимость станко-часа на таком оборудовании, рассчитанная по методике предприятия (амортизация, зарплата, энергия, обслуживание, инструмент), может составлять от нескольких тысяч рублей в час и выше. Каждая минута простоя на переналадку — прямые финансовые потери, которые легко посчитать.
Современные обрабатывающие центры обеспечивают высокую точность позиционирования и повторяемость перемещений осей — конкретные значения зависят от модели станка и стандарта измерения (ISO 230, VDI/DGQ 3441 и др.). Но эта точность бессмысленна, если зажим заготовки на ЧПУ вносит погрешность, сопоставимую или превышающую допуск на деталь. Программа «ожидает» деталь в расчётных координатах — тиски обязаны эту позицию обеспечить.
Важно различать: точность и повторяемость перемещений осей станка — это одно, а повторяемость базирования заготовки в тисках — другое. Это разные параметры, измеряемые по-разному. При выборе тисков и составлении ТЗ опирайтесь на паспортные данные как станка, так и зажимной оснастки.
Отличие ЧПУ-контекста от универсального станка — системное:
- Повторяемость — оператор не выверяет каждую заготовку индикатором, она должна встать «в ноль» автоматически.
- Скорость переналадки — на серийном производстве цикл смены заготовки измеряется секундами.
- Безлюдное производство — станок работает без оператора, зажим должен быть рассчитан и реализован в отказобезопасной схеме, чтобы риск самопроизвольного разжима или смещения заготовки был минимизирован.
- Многостаночное обслуживание — один оператор на несколько станков физически не может тратить длительное время на выверку зажима.
Эта статья даёт системное понимание, какие тиски для станков с ЧПУ раскрывают потенциал оборудования, а какие остаются его «узким горлом». Здесь — конкретные критерии, сравнения типов, расчёт окупаемости и чек-лист для обоснованного выбора.
Чем отличаются требования к тискам для ЧПУ от требований для универсальных станков
Повторяемость зажима
На универсальном станке токарь или фрезеровщик контролирует установку вручную: обкатывает индикатором, подбивает молотком, фиксирует. На ЧПУ этот процесс должен быть исключён. Повторяемость зажима — способность тисков устанавливать каждую следующую заготовку в одну и ту же позицию с минимальным отклонением. Конкретные требования определяются допусками на обрабатываемую деталь: чем жёстче допуск, тем выше требования к повторяемости базирования.
Это достигается за счёт прецизионной обработки направляющих, неподвижной губки и точного базирования тисков на столе.
Стабильное усилие зажима
При ручном зажиме усилие зависит от физической силы оператора и его навыков. Разброс может быть весьма значительным. На ЧПУ это недопустимо: слишком мало — сдвиг заготовки во время обработки (брак, поломка инструмента, повреждение шпинделя), слишком много — деформация тонкостенной заготовки.
Гидравлические тиски ЧПУ и пневматические тиски для ЧПУ обеспечивают более стабильное и воспроизводимое усилие зажима по сравнению с ручным. Фактическая стабильность усилия зависит от конкретной модели, состояния системы и схемы регулирования — уточняйте по паспорту производителя.
Усилие зажима (указываемое в кН) не равно удерживающей способности от сдвига заготовки. Удержание зависит от коэффициента трения, площади контакта, схемы базирования и направления сил резания. При значительных боковых усилиях резания необходимы механические упоры или ограничители. Всегда проверяйте расчётом, достаточно ли зажимного усилия для ваших режимов обработки.
Минимальное вспомогательное время
Тиски для обрабатывающего центра с ЧПУ должны минимизировать вспомогательное время. Ориентиры для современной оснастки:
- Установка/снятие заготовки — секунды при механизированном зажиме.
- Полная переналадка (смена губок, перенастройка) — несколько минут вместо десятков минут.
- Смена всего приспособления — минимальное время при наличии системы нулевой точки.
Фактические значения зависят от конструкции тисков, типа заготовки и организации рабочего места.
Интеграция с системой управления
Современные тиски для ЧПУ фрезерного станка с пневматическим или гидравлическим приводом могут управляться по M-кодам: зажим, разжим, контроль усилия. Датчики подтверждения зажима передают сигнал в стойку — станок не начнёт цикл, пока не получит подтверждение.
Управление зажимом по M-кодам реализуется через интерфейсы станка (ПЛК, входы-выходы, пневмо- или гидрораспределители) и требует согласования при комплектации. Сами тиски являются исполнительным механизмом, а интеграция зависит от проекта и возможностей конкретной стойки ЧПУ.
Совместимость с системами быстрой переналадки
Система нулевой точки для тисков (zero-point clamping) позволяет снять тиски со стола и установить обратно с высокой повторяемостью за минимальное время. Конкретные значения повторяемости и скорости установки зависят от выбранной системы и условий эксплуатации — они указываются в паспорте производителя. Без системы нулевой точки каждая смена приспособления требует привязки по осям и может занимать значительное время.
Надёжность при безлюдной работе
Самотормозящий механизм, обратные клапаны в гидро-/пневмолинии, пружинный дожим — элементы, обеспечивающие удержание заготовки при аварийных ситуациях. Для безлюдного режима самопроизвольный разжим при падении давления в магистрали = авария.
Для безлюдной работы предусматривают межблокировки: запрет запуска цикла без сигнала «деталь зажата», контроль давления и усилия, журнал аварий. Отказобезопасная схема определяет, что происходит при потере питания или давления: зажим должен сохраняться или система должна переходить в безопасное состояние. Конкретные решения по удержанию зажима зависят от типа привода и схемы; требования к failsafe задают в ТЗ и согласуют с производителем тисков и интегратором.
Компактность
Тиски для вертикального обрабатывающего центра не должны ограничивать ходы осей, мешать смене инструмента и затруднять эвакуацию стружки. Для 5-осевых станков компактность — один из главных факторов.
Сводная таблица: ЧПУ vs универсальный станок
| Параметр | Универсальный станок | Станок с ЧПУ |
|---|---|---|
| Повторяемость базирования заготовки | Не регламентируется (на глаз, по индикатору) | Задаётся допусками на деталь, проверяется по паспорту тисков |
| Усилие зажима | Ручное, нестабильное | Калиброванное, повторяемое (при механизированном приводе) |
| Время установки заготовки | 1–5 мин | Секунды (при механизированном зажиме) |
| Время полной переналадки | 20–60 мин (допустимо) | Несколько минут (целевой ориентир) |
| Управление зажимом | Ручное | По M-коду / ручное |
| Контроль зажима | Визуальный | Датчики, обратная связь |
| Работа без оператора | Нет | Да (безлюдный режим) |
| Совместимость с zero-point | Не требуется | Критически важно для гибкого производства |
| Уровень инвестиций в тиски | Базовый | Существенно выше, обусловлен экономией времени |
Типы станков с ЧПУ и специфика зажима для каждого

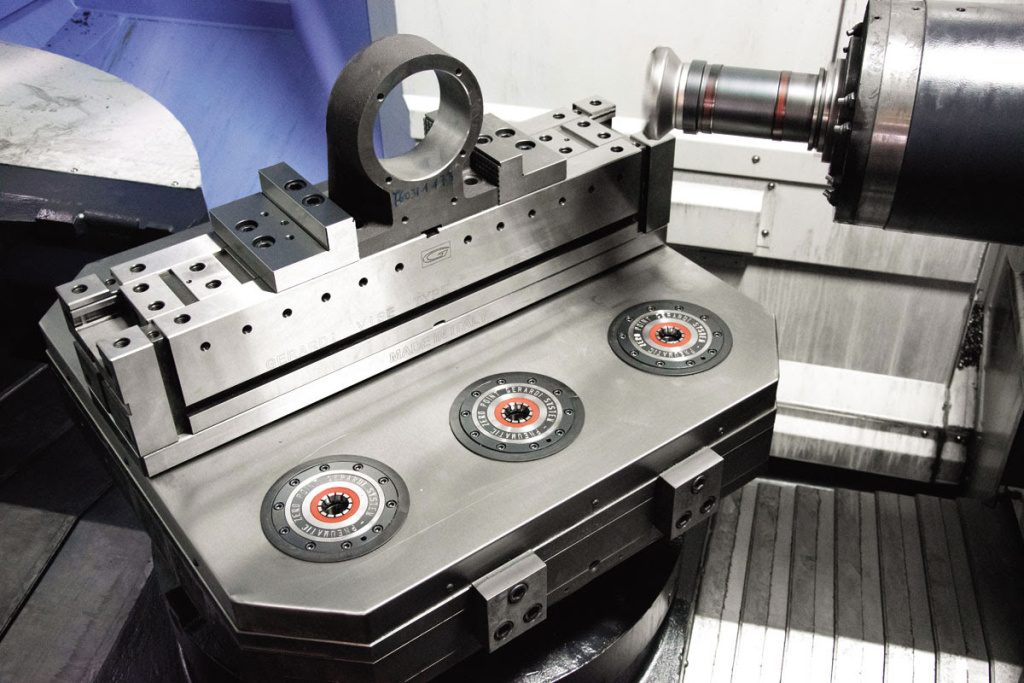

Вертикальный фрезерный обрабатывающий центр (3 оси)
Самый распространённый тип ЧПУ-оборудования на российских производствах. Стол горизонтальный, шпиндель вертикальный. Зажим заготовки — сверху вниз к столу.
Оптимальные решения: неповоротные прецизионные тиски для ЧПУ — механические с гидроусилителем, пневматические, гидравлические. Для серийной обработки — самоцентрирующие тиски ЧПУ, двухпозиционные.
Ключевой критерий: повторяемость + усилие зажима + совместимость с Т-пазами стола.
Горизонтальный фрезерный обрабатывающий центр (с паллетной системой)
Шпиндель горизонтальный, стол — поворотный, как правило, с двухпаллетной сменой. Заготовка устанавливается на паллету вне станка.
Требования к тискам: компактность по высоте (чтобы не ограничивать зону обработки), надёжный стык с паллетой, совместимость с системой нулевой точки. Оптимальны прецизионные неповоротные тиски с креплением через zero-point.
5-осевой фрезерный обрабатывающий центр
Обработка с 5 сторон за один установ. Тиски для 5-осевой обработки должны иметь минимальный профиль, чтобы инструмент и шпиндель не создавали коллизий с корпусом тисков. Заготовка зажимается за технологический припуск, обработка ведётся максимально «по кругу».
Оптимальны специализированные 5-осевые компактные тиски с низким профилем корпуса — такие системы есть в линейках Lang Technik, SCHUNK, Gerardi и других производителей. При выборе сверяйтесь с каталогом производителя, чтобы убедиться в совместимости с вашим станком.
Токарно-фрезерный обрабатывающий центр
Специфика: заготовка может вращаться. Тиски применяются для фрезерной обработки на таких станках нечасто — чаще используются патроны. Если тиски ставят на приводной стол (ось B), критична балансировка. Токарно-фрезерные станки требуют особого подхода к зажимной оснастке.
Сверлильный/резьбонарезной обрабатывающий центр с ЧПУ
Усилия резания ниже, чем при фрезеровании. Оптимальны пневматические тиски среднего усилия, самоцентрирующие тиски для фрезерных станков с ЧПУ, многопозиционные тиски ЧПУ — позволяют зажать несколько заготовок за цикл, повышая производительность. Для сверлильных операций такие решения особенно эффективны.
Малогабаритные настольные ЧПУ-фрезеры
Станки с полем обработки 200×300–400×600 мм. Компактные прецизионные тиски шириной 50–80 мм — единственный разумный вариант. Главное — точность базирования и жёсткость при малых габаритах.
Сводная таблица
| Тип ОЦ | Специфика зажима | Оптимальный тип тисков | Ключевой критерий |
|---|---|---|---|
| Вертикальный 3-осевой | Классический зажим на столе | Неповоротные прецизионные, самоцентрирующие | Повторяемость, усилие |
| Горизонтальный с паллетами | Установка вне станка | Неповоротные + zero-point | Компактность, стык с паллетой |
| 5-осевой | Доступ с 5 сторон | 5-осевые компактные | Минимальный профиль |
| Токарно-фрезерный | Возможное вращение | Специальные (нишевый сценарий) | Балансировка |
| Сверлильный/резьбонарезной | Невысокие усилия | Пневматические, многопозиционные | Производительность |
| Настольный фрезер | Ограниченное пространство | Компактные 50–80 мм | Габариты, точность |
Ключевые критерии выбора тисков для ЧПУ
1. Повторяемость позиционирования заготовки
Из чего складывается:
- Точность обработки направляющих тисков (класс шабрения или шлифования).
- Точность базирования тисков на столе (через шпонки, штифты или систему нулевой точки).
- Конструкция подвижной губки (отсутствие люфтов, подъёма).
Как проверить: установить мерный параллелепипед, зажать, снять показания индикатором (по трём осям), разжать, повторить 10 раз. Разброс показаний = повторяемость.
Целевые значения зависят от допусков на обрабатываемую деталь. Общий принцип: повторяемость базирования заготовки в тисках должна быть существенно лучше допуска на размер детали, чтобы не «съедать» запас точности станка.
2. Усилие зажима: стабильность и контролируемость
| Тип привода | Характер усилия | Стабильность | Контроль |
|---|---|---|---|
| Ручной (винтовой) | Зависит от оператора | Низкая — значительный разброс | Как правило, без прямого контроля |
| Механический с гидроусилителем | Усилитель повышает усилие в несколько раз | Средняя — более стабильное, чем чисто ручной | Косвенный |
| Пневматический | Определяется давлением сети и площадью поршня | Высокая при стабильном давлении | По давлению в магистрали |
| Гидравлический | Определяется давлением гидросистемы и площадью поршня | Высокая при корректной гидросхеме | По давлению, датчики усилия |
Давление (бар) само по себе не задаёт усилие тисков — оно зависит от площади поршня и потерь в системе. Конкретные значения усилия зажима для каждой модели указаны в паспорте производителя. Всегда сверяйтесь с ним при подборе.
3. Время цикла зажима/разжима
Формула оценки экономии при переходе на механизированный зажим:
где:
- Tруч — время зажима/разжима ручными тисками (сек)
- Tмех — время зажима/разжима механизированными (сек)
- N — количество циклов в месяц
- Сстанко-час — стоимость станко-часа (руб.)
- 3 600 — перевод секунд в часы
Пример (условные данные для иллюстрации): при разнице во времени зажима 50 секунд, 800 циклов в месяц и ставке станко-часа 4 000 руб.: 50 × 800 × 4 000 / 3 600 ≈ 44 400 руб./мес экономии на одном станке. Подставьте ваши фактические значения для реального расчёта.
4. Система быстросменных губок
Варианты конструкций:
- Зубчатая гребёнка — губки фиксируются на зубчатый профиль, замена за секунды без инструмента. Такие системы применяются рядом производителей (KURT, Chick, Homge и др.) — уточняйте совместимость по каталогу.
- Крепление на винтах — классический вариант, замена занимает больше времени. Надёжно, но медленнее.
- Магнитная фиксация с механическим дожимом — нишевое решение для лёгких режимов.
Библиотека губок (каленые, сырые, призматические, ступенчатые, мягкие под конкретную деталь) сокращает переналадку в разы. Аксессуары и запчасти для тисков — включая сменные губки — доступны в нашем каталоге.

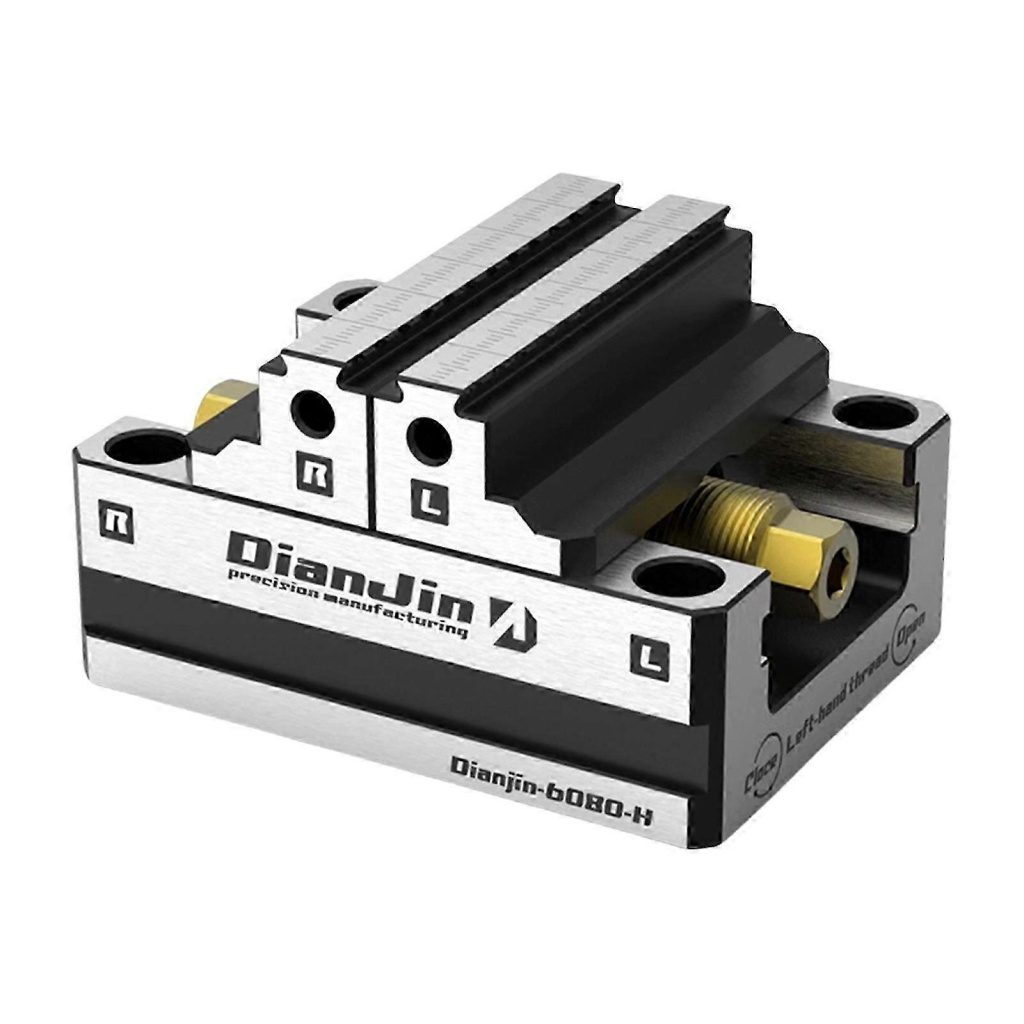

5. Совместимость с системой нулевой точки
Тиски с нулевой точкой (zero-point clamping) — это связка: базовая плита с приёмными элементами, закреплённая на столе станка, + тиски с ответными штифтами/фиксаторами.
Принцип: тиски снимаются и устанавливаются с высокой повторяемостью за минимальное время. Привязка по осям не требуется — координаты сохраняются в управляющей программе.
Основные производители систем нулевой точки:
SCHUNK VERO-S
Пневматический зажим, широкая линейка модулей с различным усилием втягивания и повторяемостью (конкретные значения — по даташиту выбранного модуля).
Erowa
Популярна в инструментальном производстве.
System 3R
Широко применяется в электроэрозии и прецизионной обработке.
Jergens Ball Lock
Механическая система, без пневматики, экономичное решение.
При выборе системы нулевой точки запрашивайте у производителя паспортные значения повторяемости и усилия для конкретного модуля в ваших условиях эксплуатации.
6. Жёсткость и виброустойчивость
На что обращать внимание:
- Масса и конструкция тисков — при прочих равных, более массивные тиски лучше демпфируют вибрации. Для тяжёлого фрезерования выбирайте тиски максимально жёсткой конструкции соответствующего типоразмера.
- Материал корпуса — чугун GG25/GG30 или высокопрочная сталь. Алюминиевые корпуса — только для лёгких режимов.
- Качество стыка «тиски — стол» — шлифованная подошва, крепление через Т-пазы с протяжкой, штифтование.
7. Механизм предотвращения подъёма заготовки
При зажиме подвижная губка стремится приподнять заготовку — на универсальном станке оператор компенсирует это ударом молотка. На ЧПУ это исключено.
Решения:
- Pull-down (втягивание вниз) — губка одновременно зажимает и тянет заготовку к основанию. Применяется у KURT (AngLock), Glacern, Homge и других производителей.
- Наклонная поверхность подвижной губки — геометрия направляет усилие вниз.
Для многих операций на ЧПУ механизм pull-down существенно повышает стабильность зажима. Однако необходимость зависит от геометрии заготовки, схемы базирования и наличия альтернатив (упоры, поддержки, другая кинематика губок).
8. Совокупная стоимость владения (TCO)
Составляющие TCO тисков:
- Цена приобретения.
- Стоимость губок (комплект сырых губок — расходник, частота замены зависит от режимов и материалов).
- Время переналадки за срок службы × стоимость станко-часа.
- Стоимость брака, вызванного нестабильностью зажима.
- Стоимость обслуживания (смазка, замена уплотнений для гидро-/пневмо-).
- Срок службы — зависит от конструкции, качества изготовления, условий эксплуатации и обслуживания. Прецизионные тиски от ведущих производителей при надлежащем уходе служат значительно дольше бюджетных аналогов.
Клиент с контрактным производством (г. Екатеринбург) использовал на четырёх вертикальных ОЦ бюджетные тиски. Переналадка каждого станка занимала около 25 минут (привязка, выверка). После перехода на прецизионные тиски с системой быстросменных губок и zero-point время переналадки сократилось до нескольких минут. При расчёте по фактической ставке станко-часа и 6 переналадках в смену экономия оказалась значительной — вложение окупилось менее чем за полгода.
Итоговый чек-лист критериев (приоритеты по сценариям)
| Критерий | Единичное | Мелкосерийное | Серийное | Безлюдное |
|---|---|---|---|---|
| Повторяемость зажима | ● ● ○ | ● ● ● | ● ● ● | ● ● ● |
| Скорость переналадки | ● ○ ○ | ● ● ● | ● ● ● | ● ● ● |
| Механизированный зажим | ○ ○ ○ | ● ● ○ | ● ● ● | ● ● ● |
| Zero-point совместимость | ○ ○ ○ | ● ● ○ | ● ● ● | ● ● ● |
| Pull-down | ● ● ○ | ● ● ● | ● ● ● | ● ● ● |
| Датчики контроля | ○ ○ ○ | ● ○ ○ | ● ● ○ | ● ● ● |
| Жёсткость/масса | ● ● ● | ● ● ● | ● ● ○ | ● ● ○ |
*(● ● ● — критично, ● ● ○ — важно, ● ○ ○ — желательно, ○ ○ ○ — не приоритетно)*
Типы тисков, оптимальные для ЧПУ: подробный обзор
Прецизионные неповоротные механические с гидроусилителем
Конструкция: цельный чугунный или стальной корпус, винтовой привод с гидропластовым усилителем (мультипликатором). Вращение рукоятки создаёт предварительный зажим, дожимной механизм увеличивает усилие в несколько раз.
✓ Плюсы
- Высокая жёсткость
- Хорошая повторяемость (конкретные значения — по паспорту производителя)
- Не требует внешних подводок (пневмо/гидро)
- Относительно доступная цена по сравнению с механизированными системами
✕ Минусы
- Ручной зажим (нельзя автоматизировать полностью)
- Скорость зажима ниже, чем у пневмо/гидро
Идеально для: мелко- и среднесерийного производства, единичного производства на ЧПУ, где быстрая переналадка тисков ЧПУ важна, но полная автоматизация не требуется.
Не подходит для: безлюдного производства, автоматизированных ячеек.
Пневматические тиски
Конструкция: корпус с встроенным пневмоцилиндром. Зажим/разжим — по команде (M-код или кнопка). Рабочее давление определяется пневмосетью предприятия (типично 4–7 бар).
✓ Плюсы
- Быстрый зажим (доли секунды — единицы секунд)
- Стабильное калиброванное усилие при постоянном давлении
- Возможность полной автоматизации
- Интеграция с ЧПУ
✕ Минусы
- Усилие зажима ограничено давлением пневмосети и площадью поршня — как правило, ниже, чем у гидравлических
- Требуется подводка воздуха к столу
Идеально для: серийного производства, автоматизированных ячеек с роботом-загрузчиком, сверлильно-фрезерных операций и чистовой обработки алюминия.
Не подходит для: силового фрезерования с большими съёмами, труднообрабатываемых материалов (титан, жаропрочные сплавы) — там, как правило, требуется бо́льшее усилие зажима.
Гидравлические тиски с внешней гидростанцией
Конструкция: тиски с гидроцилиндром, подключённые к внешней гидростанции станка или отдельной маслостанции. Рабочее давление — значительно выше, чем у пневматических, что обеспечивает бо́льшее усилие зажима.
✓ Плюсы
- Максимальное среди всех типов усилие зажима
- Отличная стабильность
- Полная автоматизация
- Управление по M-кодам
✕ Минусы
- Высокая стоимость (тиски + гидростанция)
- Необходимость подводки гидравлики
- Обслуживание гидросистемы (фильтры, масло, уплотнения)
Идеально для: тяжёлого фрезерования, обработки титана, нержавеющих и жаропрочных сталей, крупносерийного производства.
Самоцентрирующие тиски
Принцип: обе губки сходятся к центру одновременно. Нуль программы привязывается к центру тисков — при смене заготовки другого размера центр остаётся неизменным.
Ключевое преимущество: при обработке партий деталей разного размера не нужно менять привязку. Ноль по оси X всегда в центре, пересчитывается только вылет.
Повторяемость центрирования у прецизионных моделей зависит от конструкции и производителя — уточняйте по паспорту.
Идеально для: серийной обработки симметричных деталей, частой смены номенклатуры без перепривязки.
Не подходит для: несимметричных заготовок, случаев, когда базой служит одна сторона.

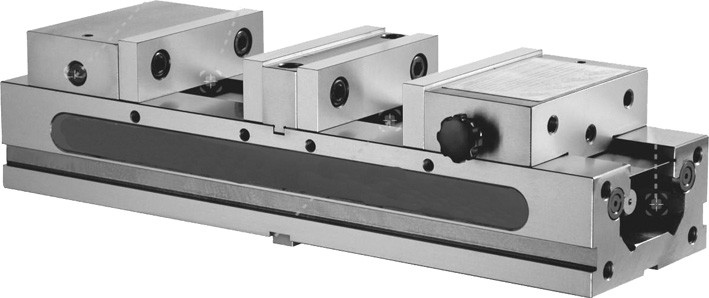

Двухпозиционные (двойные) тиски
Конструкция: два зажимных узла на одном корпусе с общим приводом. Центральная неподвижная губка, две подвижные сходятся к ней.
Преимущество: вдвое больше деталей за цикл при тех же ходах. Один подвод, одна программа обработки двух деталей.
Программирование: две идентичные заготовки обрабатываются зеркально или со сдвигом по оси X. Требует правильного расчёта вылета инструмента.
Идеально для: среднесерийного производства, деталей малого и среднего габарита.
Многопозиционные (мультизажимные) системы
Концепция: 4, 6, 8 и более зажимных позиций на одной базовой плите. Каждая позиция — независимый зажим с общим приводом (пневмо/гидро) или индивидуальным механическим.
✓ Плюсы
- Максимальная производительность — станок обрабатывает несколько деталей за установ
- Минимизирует время смены заготовок
✕ Минусы
- Дорого
- Требует точного программирования и повторяемой заготовки
- Ограничение по габаритам деталей
Идеально для: крупносерийного и массового производства, контрактной обработки типовых деталей.
5-осевые компактные тиски
Конструкция: минимальная высота корпуса над столом, заготовка выступает над губками максимально — инструмент получает доступ с 5 сторон.
Подготовка заготовки: как правило, требуется технологический припуск (буртик) по нижней грани — именно за него фиксирует деталь зажим. Конкретные размеры припуска зависят от системы и размера заготовки.
✓ Плюсы
- Обработка 5 сторон за один установ
- Сокращение количества операций
- Экономия на приспособлениях
✕ Минусы
- Требует подготовки заготовки (фрезерование припуска на первой операции)
- Ограничение по массе и размеру заготовки
Идеально для: 5-осевых ОЦ, сложных корпусных деталей, авиационного и приборостроительного производства.
Тиски с интегрированной системой нулевой точки
Конструкция: корпус тисков оснащён ответными штифтами (болтами) для базовой zero-point плиты. Установка на стол — за минимальное время с высокой повторяемостью (по паспорту выбранной системы).
✓ Плюсы
- Мгновенная смена приспособления
- Стол станка — универсальная платформа для любой оснастки
✕ Минусы
- Высокие первоначальные инвестиции (базовая плита + комплект оснастки)
Идеально для: многономенклатурного производства с частой сменой оснастки, производств с несколькими станками и общей библиотекой приспособлений.
Конкретные значения усилия зажима, повторяемости, времени срабатывания и цены зависят от модели, типоразмера и производителя. Актуальные характеристики и цены запрашивайте по каталогу или коммерческому предложению. Ознакомиться с ассортиментом вы можете в разделе станочные тиски.
Организация рабочего процесса: тиски как элемент системы
Концепция офлайн-наладки
Суть: пока станок обрабатывает текущую деталь, оператор готовит следующую заготовку в тисках за пределами станка — на наладочном столе. По окончании цикла — быстрая замена: паллета с тисками снимается, новая устанавливается.
Требования к тискам:
- Совместимость с паллетной системой или zero-point.
- Наличие нескольких комплектов тисков (минимум 2 на станок).
Экономический эффект: загрузка шпинделя может существенно возрасти, поскольку станок не простаивает во время подготовки заготовки. Реальный эффект зависит от исходной доли вспомогательного времени и организации процесса — оцените его по хронометражу на вашем участке.
Стандартизация зажимной оснастки
Практические рекомендации:
- Ограничить количество типоразмеров тисков на участке до 2–3.
- Сформировать библиотеку губок: каленые ступенчатые, сырые (дорабатываемые), призматические для цилиндрических заготовок, мягкие для чистовых операций.
- Для каждой детали — карта наладки: номер тисков, тип губок, вылет, усилие зажима, привязка нуля.
Тиски в контексте автоматизированной ячейки
Схема: робот-загрузчик → тиски с пневмо-/гидрозажимом → ЧПУ → робот-разгрузчик.
Требования к тискам:
- Зажим/разжим по M-коду (без участия оператора).
- Датчик подтверждения зажима (дискретный сигнал в стойку).
- Постоянный раскрыв губок ≥ размера заготовки + припуск на захват робота.
- Надёжный самотормозящий механизм.
Производство автокомпонентов (Калужская область) комплектовало роботизированную ячейку на базе горизонтального ОЦ. Первоначально заложили ручные тиски — «робот же загружает, оператор только меняет заготовку в магазине». При пуске выяснилось, что робот не может управлять ручным зажимом. Пришлось срочно менять на пневматические с управлением по M-коду. Это привело к задержке проекта и существенным дополнительным затратам. Проблема решилась бы на этапе проектирования, если бы тиски выбирались как часть системы, а не как отдельный элемент.
Тиски и паллетные системы
Установка тисков на паллеты — стандартная практика для горизонтальных ОЦ и вертикальных с паллетосменником.
Требования:
- Точное базирование тисков на паллете (штифтование + протяжка).
- Стабильность: тиски не должны смещаться при транспортировке паллеты.
- Минимальная высота — чтобы не ограничивать рабочую зону.
Схема процесса: офлайн-наладка на паллете → загрузка паллеты в станок (автоматически) → обработка → выгрузка → следующая паллета.
Экономическое обоснование выбора: считаем деньги
Стоимость станко-часа: методика расчёта
Сстанко-час = (Аморт. + Аренда + ЗП + Энергия + Обслуж. + Инструмент) / Фонд времени
Стоимость станко-часа — ключевой параметр для расчёта окупаемости оснастки. Она рассчитывается по методике предприятия и варьируется в зависимости от класса оборудования, региона, загрузки и учётной политики. Для принятия решения используйте вашу фактическую ставку. Ориентировочно: чем сложнее и дороже станок, тем выше ставка — от пары тысяч рублей в час для простых вертикальных ОЦ до десяти и более тысяч для 5-осевых центров.
Потери на переналадку: формула и пример
Потери в месяц = Tпереналадки × Nпереналадок × Сстанко-час / 3 600
где Tпереналадки — время в секундах, Nпереналадок — количество в месяц.
Пример (условные данные для иллюстрации):
Допустим: вертикальный ОЦ, ставка станко-часа — 4 000 руб., 6 переналадок в смену, 22 смены в месяц (итого 132 переналадки).
| Параметр | Ручные тиски (без zero-point) | Тиски с zero-point |
|---|---|---|
| Время переналадки | 20 мин (1 200 сек) | 3 мин (180 сек) |
| Потери за месяц | 1 200 × 132 × 4 000 / 3 600 ≈ 176 000 руб. | 180 × 132 × 4 000 / 3 600 ≈ 26 400 руб. |
| Экономия в месяц | — | ≈ 149 600 руб. |
Это условный пример. Подставьте ваши фактические значения: ставку станко-часа, реальное время переналадки (замерьте хронометражом) и количество переналадок. Срок окупаемости = стоимость комплекта оснастки / ежемесячная экономия.
Потери от нестабильного зажима
Брак
Стоимость заготовки + время обработки. Одна забракованная деталь из дорогого материала (титан, жаропрочный сплав) может стоить десятки тысяч рублей.
Поломка инструмента
При сдвиге заготовки — твердосплавные концевые фрезы и специальный инструмент стоят от нескольких тысяч до десятков тысяч рублей.
Повреждение шпинделя
Один из самых дорогих инцидентов на станке. Стоимость ремонта и срок простоя — серьёзные финансовые потери в любом случае.
Расчёт окупаемости тисков: шаблон ROI
Срок окупаемости зависит от конкретных условий: ставки станко-часа, количества переналадок, разницы во времени между старой и новой оснасткой. Рассчитайте его по формуле выше с вашими данными. Практика показывает, что переход на прецизионную оснастку с быстрой переналадкой окупается в пределах нескольких месяцев — при условии достаточной загрузки станка и регулярных переналадок.
Мы готовим для клиентов индивидуальный расчёт окупаемости — достаточно прислать параметры станка, номенклатуру деталей и текущее время переналадки.
Обзор решений по брендам и ценовым сегментам
Премиум-сегмент
| Бренд | Страна | Сильные стороны | Специализация |
|---|---|---|---|
| SCHUNK | Германия | Широкий портфель зажимной оснастки, система VERO-S, тиски KONTEC | Полный спектр: механические, пневмо, гидро, 5-осевые, zero-point |

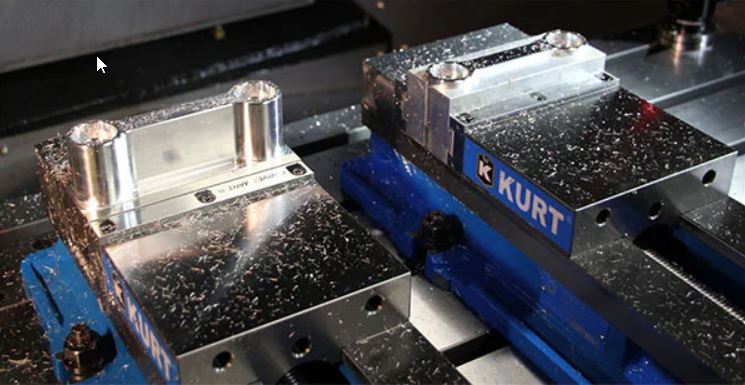

| KURT | США | Одни из наиболее известных прецизионных тисков для ОЦ, система AngLock (pull-down) | Механические с гидроусилителем, двухпозиционные |
| Lang Technik | Германия | Системы Makro-Grip (5-осевые), Stamina (многопозиционные), zero-point | 5-осевая обработка, автоматизация |
| RÖHM | Германия | Гидравлические и пневматические для автоматизированных линий | Серийное и массовое производство |
| Gerardi | Италия | Центрирующие, двойные, 5-осевые | Гибкое производство |
| Hilma (Roemheld) | Германия | Гидравлические тиски с высоким усилием | Тяжёлое фрезерование |
Средний сегмент
| Бренд | Страна | Позиционирование |
|---|---|---|
| Homge | Тайвань | Прецизионные тиски для ОЦ, сопоставимый функционал при более доступной цене |
| Bison-Bial | Польша | Широкий ассортимент, хорошая точность, доступность в России |
| Glacern | США | Прецизионные тиски с pull-down, средний ценовой сегмент |
| GIN | Тайвань | Прецизионные неповоротные, проверенное качество |
| Chick | США | Двойные и многопозиционные системы |
Бюджетный сегмент
Vertex (Тайвань), Optimum (Китай/Германия), китайские OEM-производители — допустимы для лёгких режимов, настольных фрезеров, учебных целей. Ограничения:
- Повторяемость может быть существенно хуже, чем у прецизионных тисков среднего и премиум-сегмента.
- Ресурс направляющих — значительно ниже.
- Каждый экземпляр рекомендуется проверять индикатором перед вводом в эксплуатацию.
Точность станка с ЧПУ не реализуется через оснастку, которая не обеспечивает необходимую повторяемость.
При выборе бренда и серии сравнивайте конкретные модели по паспортным параметрам: повторяемость, усилие, интерфейсы, совместимость с zero-point, доступность сервиса и запчастей. «Эталонных» и «лучших» брендов в абсолютном смысле не существует — есть оптимальное решение под конкретную задачу и бюджет.
Мы комплектуем тисками обрабатывающие центры на производствах разного масштаба — от небольших мастерских до предприятий авиационной промышленности. Подберём оптимальное решение под конкретный бюджет и задачу, включая аналоги из наличия, которые могут оказаться дешевле или производительнее первоначального варианта. Работаем с лизингом, кредитом, отсрочкой платежа — для дорогостоящей оснастки это существенный аргумент. Доставка — по всей России, включая удалённые регионы. Финансовая безопасность сделки гарантируется банковской гарантией.
Типичные ошибки при выборе и эксплуатации тисков на ЧПУ
Установка «универсальных» поворотных тисков на ОЦ
Проблема: поворотное основание — люфт, пониженная жёсткость, отсутствие повторяемости.
Последствие: вибрация, ухудшение шероховатости, снижение стойкости инструмента.
Решение: неповоротные прецизионные тиски. Если нужен управляемый поворот — делительный стол или 4-я/5-я ось.
Ручные тиски на серийном производстве
Проблема: каждый зажим — десятки секунд, нестабильное усилие, невозможность автоматизации.
Последствие: значительные потери машинного времени.
Решение: пневматические или гидравлические тиски с управлением по M-коду.
Экономия на тисках при дорогостоящем станке
Проблема: бюджетные тиски на дорогом станке.
Последствие: точность станка не реализуется, повышенный брак, простои на переналадку.
Решение: бюджет на оснастку определяйте по задачам и организации производства. Рассчитывайте через TCO.
Отсутствие библиотеки губок
Проблема: при каждой новой детали фрезеруются новые мягкие губки, старые — в ящик «на всякий случай».
Последствие: потери времени, расход материала, хаос на участке.
Решение: маркированная библиотека губок, карта наладки с указанием номера губок, система хранения.
Игнорирование системы нулевой точки
Проблема: каждая смена тисков — привязка по осям (может занимать десятки минут).
Последствие: шпиндель простаивает, оператор занят выверкой.
Решение: установка базовой zero-point плиты, переход на тиски с интерфейсом нулевой точки.
Недокументированная наладка
Проблема: настройки тисков, усилие зажима, привязка — «в голове у наладчика».
Последствие: при смене оператора — повторная наладка, ошибки, брак.
Решение: карты наладки для каждой детали: фото установки, номер тисков и губок, координаты нуля, усилие.
Зажим с избыточным усилием
Проблема: оператор затягивает «покрепче», деформируя тонкостенную заготовку.
Последствие: деталь «пружинит» после разжима — размеры уходят за допуск.
Решение: тиски с контролируемым усилием (пневмо/гидро) или динамометрическая рукоятка для механических.
Отсутствие контроля зажима при безлюдной работе
Проблема: станок работает ночью, заготовка не зажата или зажата неверно.
Последствие: столкновение, поломка инструмента, повреждение шпинделя — ущерб может исчисляться сотнями тысяч рублей.
Решение: датчики подтверждения зажима, блокировка цикла при отсутствии сигнала, контроль давления.
Несоответствие тисков типу обработки
Проблема: пневматические тиски с недостаточным усилием на тяжёлом черновом фрезеровании стали.
Последствие: сдвиг заготовки, брак, поломка инструмента.
Решение: для тяжёлых режимов — гидравлические тиски или механические с гидроусилителем. Подбирайте по расчётному усилию.
Пренебрежение обслуживанием
Проблема: тиски не смазываются, стружка забивает направляющие, уплотнения изношены.
Последствие: потеря точности, заклинивание, утечки, нестабильность усилия.
Решение: регламент обслуживания — смазка направляющих (еженедельно), очистка от стружки (ежесменно), замена уплотнений (по регламенту).
Поворотные тиски на ОЦ допускаются в отдельных случаях, но нужно понимать компромисс по жёсткости и повторяемости. Для большинства задач неповоротные прецизионные станочные тиски — предпочтительный вариант.
Чек-лист подбора тисков для станка с ЧПУ
Блок 1. Станок
- Тип и модель обрабатывающего центра
- Размеры стола (L × W), Т-пазы (шаг, ширина)
- Максимальная нагрузка на стол (кг)
- Наличие пневмоподводки к столу (да/нет, давление)
- Наличие гидроподводки к столу (да/нет, давление)
- Наличие паллетной системы (тип, размер паллеты)
- Наличие системы нулевой точки (тип: SCHUNK, Erowa, другое)
- Рабочие ходы по осям X, Y, Z
- Расстояние от стола до торца шпинделя (макс.)
Блок 2. Заготовки и обработка
- Материал заготовок (сталь, алюминий, титан, пластик, другое)
- Типичные габариты заготовок (L × W × H, мин/макс)
- Форма заготовок (прямоугольная, цилиндрическая, сложная)
- Тип обработки (черновое фрезерование, чистовое, сверление, резьба)
- Режимы резания (глубина, подача, обороты — ориентировочно)
- Количество сторон обработки (1 / 2 / 3–5)
- Требуемые допуски (IT6–IT8 / IT9–IT11 / свободные)
Блок 3. Производство
- Серийность (единичное / мелкосерийное до 50 шт. / серийное 50–500 / крупносерийное 500+)
- Частота переналадки (раз в смену: 1–2 / 3–5 / 6–10 / более 10)
- Безлюдная работа (да, ночная смена / нет)
- Многостаночное обслуживание (1 оператор на ___ станков)
- Роботизация (есть / планируется / нет)
Блок 4. Бюджет и приоритеты
- Бюджет на зажимную оснастку (на один станок)
- Приоритет: минимальная цена / скорость переналадки / точность / автоматизация
- Готовность к инвестициям в zero-point систему (да / в перспективе / нет)
- Предпочтения по бренду (если есть)
Подготовим персональную рекомендацию с подбором конкретных моделей и расчётом окупаемости. Бесплатно.
Тиски для ЧПУ — элемент производственной системы
Тиски для обрабатывающего центра с ЧПУ — не вспомогательный аксессуар, а полноценный элемент производственной системы, напрямую влияющий на загрузку оборудования, качество продукции и рентабельность участка.
Три принципа, которые стоит закрепить:
Повторяемость и стабильность зажима
Фундамент точности ЧПУ-обработки. Без них высокая точность станка остаётся цифрой в паспорте.
Время переналадки = деньги
При высокой ставке станко-часа каждые сэкономленные минуты на переналадке — это прямая экономия. Умножьте на количество переналадок в месяц — цифра может быть внушительной.
Оснастка должна соответствовать уровню станка
Бюджетные тиски на дорогостоящем станке — это всё равно что поставить штампованные диски на гоночный болид.
Инструментальный цех (Московская область, производство пресс-форм) перешёл с ручных прецизионных тисков на комплексную систему: базовые плиты с системой нулевой точки на двух вертикальных ОЦ + несколько комплектов тисков с интерфейсом zero-point + стеллаж с маркированными губками. Результат: загрузка шпинделей значительно выросла, время переналадки сократилось с десятков минут до пары минут, количество наладок в смену увеличилось вдвое. Вложение окупилось менее чем за год.
Смежные материалы:
- «Как выбрать станочные тиски: полное руководство»
- «Виды станочных тисков: классификация и применение»
- «Тиски для фрезерного станка: критерии подбора»
Подберём тиски для вашего ЧПУ-станка с расчётом ROI
Пришлите параметры вашего станка и задачи — подготовим персональную рекомендацию. Бесплатно. Без обязательств.
Часто задаваемые вопросы
Главные отличия — повторяемость базирования заготовки (вместо произвольной установки «по индикатору»), стабильное калиброванное усилие зажима (при механизированном приводе), возможность быстрой переналадки (быстросменные губки, система нулевой точки), интеграция с системой управления станка (зажим/разжим по M-кодам через ПЛК станка) и механизм предотвращения подъёма заготовки (pull-down). Обычные поворотные тиски с ручным зажимом не обеспечивают ни повторяемости, ни стабильного усилия, ни скорости переналадки, необходимых для ЧПУ.
Для вертикального 3-осевого ОЦ оптимальны неповоротные прецизионные тиски: механические с гидроусилителем — для мелко- и среднесерийного производства, пневматические — для серийного с автоматизацией, гидравлические — для тяжёлого фрезерования. Для серийной обработки симметричных деталей — самоцентрирующие. Если номенклатура часто меняется — тиски с интерфейсом нулевой точки.
Система нулевой точки (zero-point clamping) — это базовая плита с приёмными элементами, закреплённая на столе станка, и ответные фиксаторы на тисках. Тиски устанавливаются на стол за минимальное время с высокой повторяемостью, без привязки по осям. Это сокращает время смены приспособления с десятков минут до пары минут. Конкретные значения повторяемости и скорости установки зависят от выбранной системы — уточняйте по паспорту. Основные производители: SCHUNK (VERO-S), Erowa, System 3R, Jergens (Ball Lock).
Формула: экономия в месяц = (время переналадки старых − время переналадки новых) в секундах × количество переналадок в месяц × стоимость станко-часа / 3 600. Разделите стоимость новых тисков на ежемесячную экономию — получите срок окупаемости в месяцах. Для расчёта используйте ваши фактические данные: замерьте хронометражом реальное время переналадки, посчитайте количество переналадок и подставьте вашу ставку станко-часа.
Как правило, нет. Усилие зажима пневматических тисков ограничено давлением пневмосети и площадью поршня, что обычно недостаточно для тяжёлого чернового фрезерования сталей и сплавов. Для таких задач нужны гидравлические тиски или прецизионные механические с гидроусилителем — они обеспечивают существенно бо́льшее усилие. Пневматические тиски оптимальны для сверления, резьбонарезания, чистового фрезерования алюминия и лёгких режимов. Всегда проверяйте расчётом, достаточно ли усилия зажима для удержания заготовки при ваших режимах резания.
Специализированные 5-осевые компактные тиски с минимальной высотой корпуса. Заготовка зажимается за технологический припуск по нижней грани и выступает максимально — инструмент получает доступ с 5 сторон. Такие системы предлагают Lang Technik, SCHUNK, Gerardi и другие производители. Использование стандартных тисков на 5-осевом ОЦ приводит к коллизиям шпинделя с корпусом тисков и ограничивает зону обработки.
Бюджет на зажимную оснастку определяйте по задачам: серийность, частота переналадок, требования к точности, потребность в автоматизации. Оптимально рассчитывать через TCO и экономию времени. Для единичного производства может быть достаточно одного комплекта прецизионных тисков, для серийного с автоматизацией может потребоваться система zero-point с несколькими комплектами тисков — инвестиции существенно выше, но и окупаемость при высокой загрузке станка может быть быстрой.
Это разные подходы. KURT — одни из наиболее известных механических прецизионных тисков с системой AngLock (pull-down), хороший выбор для мелко- и среднесерийного производства, где автоматизация зажима не требуется. SCHUNK — полная экосистема зажима: от механических тисков до пневматических, гидравлических, систем нулевой точки VERO-S. Если задача — автоматизация и интеграция в систему, SCHUNK предлагает более комплексное решение. Сравнивайте конкретные серии по паспортным параметрам — точность, усилие, интерфейсы, доступность сервиса.
