Сверление — одна из наиболее распространённых операций в металлообработке. От ремонтного участка, где за смену сверлят три-пять отверстий, до серийного производства с тысячами деталей в сутки — везде стоит сверлильный станок. И везде возникает один и тот же вопрос: как закрепить заготовку на сверлильном станке надёжно, быстро и безопасно.
Зачем сверлильному станку нужны специальные тиски
Распространённая картина в цехах: оператор прижимает заготовку рукой, подкладывает случайную струбцину или надеется, что деталь «и так не сдвинется». Последствия предсказуемы:
- Проворот заготовки. Сверло захватывает деталь, она вырывается из руки. Рваные раны кисти, сломанное сверло, испорченная деталь — типичный набор.
- Смещение оси отверстия. Отверстие сместилось относительно разметки — и деталь может уйти в брак, особенно при жёстких допусках на позиционирование.
- Вибрация. Незакреплённая деталь дрожит, сверло разбивает отверстие, ускоренно изнашивается, на выходе — эллипс вместо цилиндра.
Правильные тиски для сверлильного станка решают сразу три задачи:
Точность
Стабильное положение заготовки, повторяемость от детали к детали.
Безопасность
Надёжная фиксация от проворота, исключение контакта рук с зоной резания.
Производительность
Быстрая установка и снятие заготовки без потери времени.
Цель этой статьи — дать инженерный подход к выбору тисков на сверлильный станок: от понимания нагрузок и типов конструкций до конкретных рекомендаций под ваш станок, материал и серийность.
Специфика сверления: какие нагрузки испытывают тиски

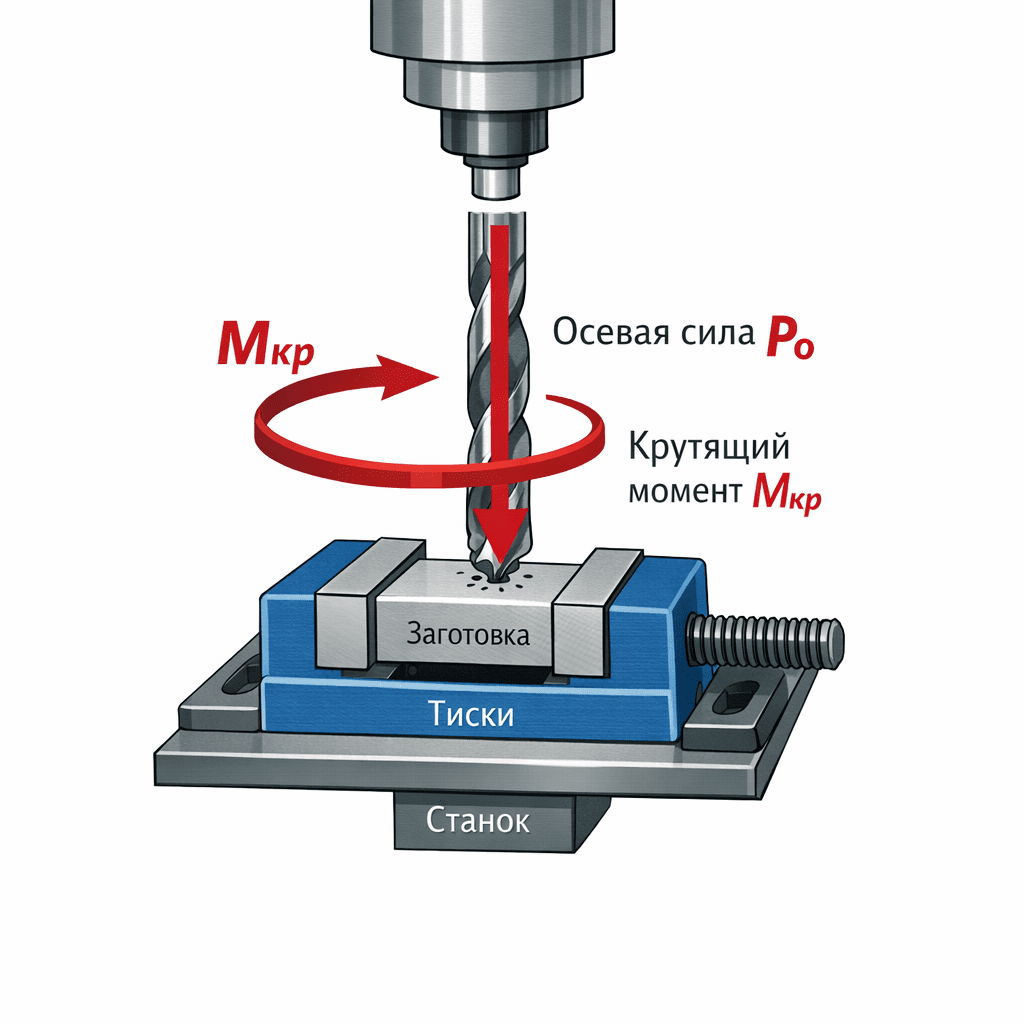

2.1. Силы резания при сверлении
При работе спирального сверла на заготовку действуют два основных фактора:
- Осевая сила (Pо) — прижимает деталь к столу станка. Эта сила «помогает» тискам: она вдавливает заготовку вниз, не стремясь её сместить.
- Крутящий момент (Мкр) — стремится провернуть заготовку вокруг оси сверла. Это главная нагрузка, которую должны парировать тиски.
В отличие от фрезерования, при сверлении в симметричном режиме основными являются осевая сила и крутящий момент, а радиальные (боковые) составляющие невелики. Однако на практике радиальные нагрузки могут возникать при биении сверла, несимметричной заточке, входе в наклонную или неровную поверхность, рассверливании. Поэтому тиски должны быть жёстко закреплены и обеспечивать устойчивость заготовки не только от проворота, но и от бокового смещения.
2.2. Момент захвата сверла
Самый опасный момент — выход сверла из заготовки (так называемый «захват»). На выходе перемычка сверла теряет опору, режущие кромки врезаются неравномерно, и крутящий момент может резко возрасти.
- Большой диаметр сверла — крутящий момент растёт значительно быстрее, чем диаметр (зависимость близка к степенной).
- Тонкая заготовка — сверло быстро проходит насквозь, нагрузка скачкообразная и короткая.
- Тупое или неправильно заточенное сверло — возросшие силы резания увеличивают и момент, и осевую нагрузку.
- Сверление нержавеющих сталей и других вязких материалов — повышенные усилия резания по сравнению с обычными конструкционными сталями.
Тиски (и крепёж тисков к столу) должны иметь запас по удержанию от проворота для нестационарных режимов — выход сверла, заклинивание, нарезание резьбы.
2.3. Сравнение нагрузок: сверление vs фрезерование
| Параметр | Сверление | Фрезерование |
|---|---|---|
| Основная нагрузка на тиски | Крутящий момент (проворот) | Боковая сила (сдвиг) |
| Боковые силы | Небольшие (при идеальных условиях) | Значительные |
| Вибрации | Умеренные | Высокие |
| Требования к жёсткости корпуса | Средние | Высокие |
| Требования к удержанию от проворота | Высокие | Средние |
| Требования к точности позиционирования | Средние–высокие | Высокие |
Сверлильные тиски могут быть легче и компактнее фрезерных, но усилие зажима и качество контакта губок с заготовкой должны быть на высоком уровне.
2.4. Дополнительные операции
Сверлильный станок используется не только для сверления. Зенкерование, развёртывание, цекование, нарезание резьбы метчиком — всё это выполняется в тех же тисках. При нарезании резьбы крутящий момент может быть сопоставим с моментом при сверлении или превышать его — особенно при использовании метчиков крупных размеров или работе с вязкими материалами. Тиски должны обеспечить надёжный зажим для всего спектра операций, выполняемых на станке.
При нарезании резьбы метчиком на станке помимо надёжного зажима заготовки важно обеспечить контролируемый реверс и подходящий инструментальный патрон (с осевой компенсацией или предохранением от перегрузки), а также корректные режимы и применение СОЖ — иначе резко растёт риск заклинивания и поломки метчика.

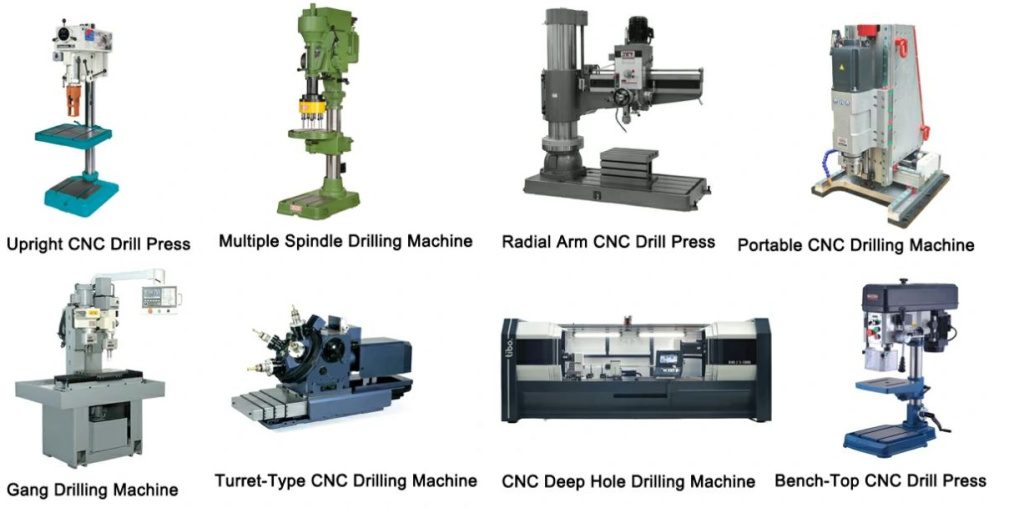

Типы сверлильных станков и требования к тискам
3.1. Настольный сверлильный станок
Типичная мощность — от 0,25 до 0,75 кВт, максимальный диаметр сверления (по стали) — как правило, 13–16 мм, компактный стол (часто без Т-пазов). Конкретные параметры зависят от модели — уточняйте в паспорте станка.
Требования к тискам: малые габариты и вес, возможность крепления болтами через отверстия в основании или струбцинами к кромке стола.
Оптимальный выбор:тиски для настольного сверлильного станка — малогабаритные винтовые с шириной губок 50–80 мм, быстрозажимные мини-тиски.
3.2. Вертикально-сверлильный станок (колонный)
Типичная мощность — от 1,5 до 4 кВт, максимальное сверление — до 25–50 мм, стол с Т-пазами.
Это основной тип станка в цехах — именно для него выпускается большинство моделей. Тиски для вертикально-сверлильного станка должны обеспечивать надёжный зажим при значительных крутящих моментах и удобство позиционирования заготовки.
Оптимальный выбор: стандартные неповоротные или поворотные тиски (губки 100–160 мм), крестовые тиски для координатных работ, быстрозажимные — для серий.
3.3. Радиально-сверлильный станок
Типичная мощность — от 3 до 11 кВт, диаметр сверления до 50–80 мм, массивная плита или стол. Параметры сильно различаются по моделям.
Крупные заготовки на радиалке обычно крепят прижимными планками непосредственно к столу. Но для средних деталей тиски для радиально-сверлильного станка экономят время на установке.
Оптимальный выбор: тяжёлые неповоротные тиски с шириной губок 150–250 мм, большим раскрывом и массивным корпусом.
3.4. Многошпиндельный сверлильный станок
Одновременное сверление нескольких отверстий — суммарный крутящий момент кратно возрастает.
Оптимальный выбор: неповоротные тиски с повышенным усилием зажима, пневматические тиски с контролем силы.
3.5. Сверлильный станок с ЧПУ и обрабатывающие центры
Требования приближены к фрезерным станкам с ЧПУ: программируемое позиционирование, серийность, автоматизация. Здесь востребованы пневматические и самоцентрирующие тиски с повторяемостью базирования.
Сводная таблица: соответствие типа станка и тисков
| Тип станка | Типичные операции | Оптимальный тип тисков | Ширина губок, мм |
|---|---|---|---|
| Настольный | Сверление до Ø 13–16 мм | Малогабаритные винтовые, быстрозажимные | 50–80 |
| Вертикально-сверлильный | Сверление, зенкерование, нарезка резьбы до Ø 50 мм | Неповоротные, поворотные, крестовые | 100–160 |
| Радиально-сверлильный | Сверление крупных деталей до Ø 80 мм | Тяжёлые неповоротные | 150–250 |
| Многошпиндельный | Одновременное сверление | Неповоротные усиленные, пневматические | 125–200 |
| С ЧПУ / ОЦ | Серийное сверление, комплексная обработка | Пневматические, самоцентрирующие | 100–200 |
Типы тисков, применяемых на сверлильных станках
Рассмотрим основные виды станочных тисков, которые используются на сверлильном оборудовании.

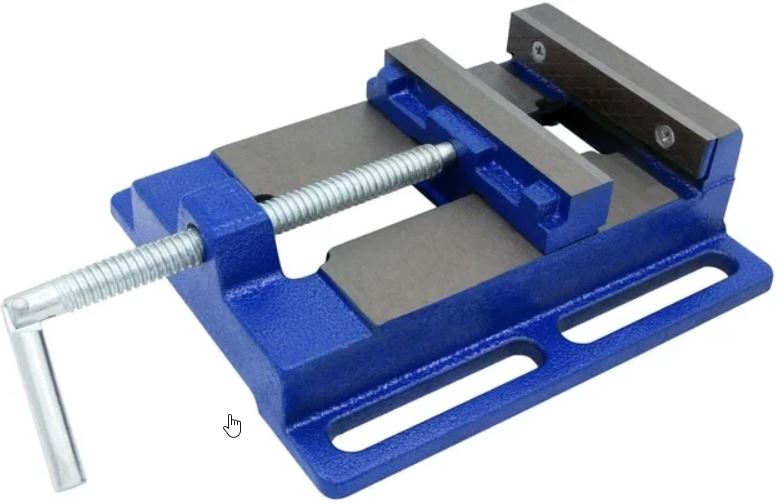

4.1. Стандартные сверлильные тиски (неповоротные)
Самая распространённая конструкция: чугунный или стальной корпус, подвижная губка на ходовом винте с трапецеидальной резьбой, призматические или плоские направляющие. Основание имеет отверстия или пазы для крепления к столу.
| Плюсы | Простота, надёжность, низкая стоимость, минимальный люфт |
| Минусы | Перестановка для каждой новой позиции отверстия — полностью вручную |
| Идеально для | Единичного и ремонтного сверления, учебных мастерских |

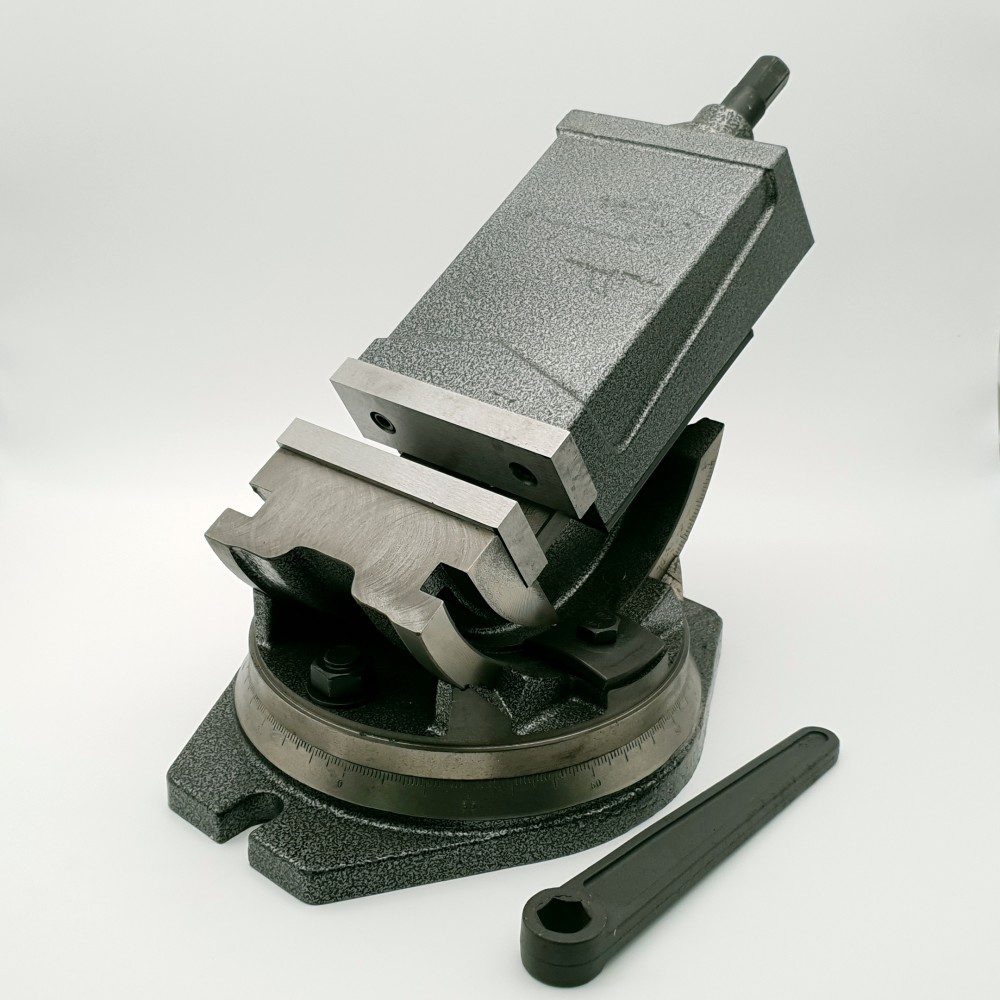

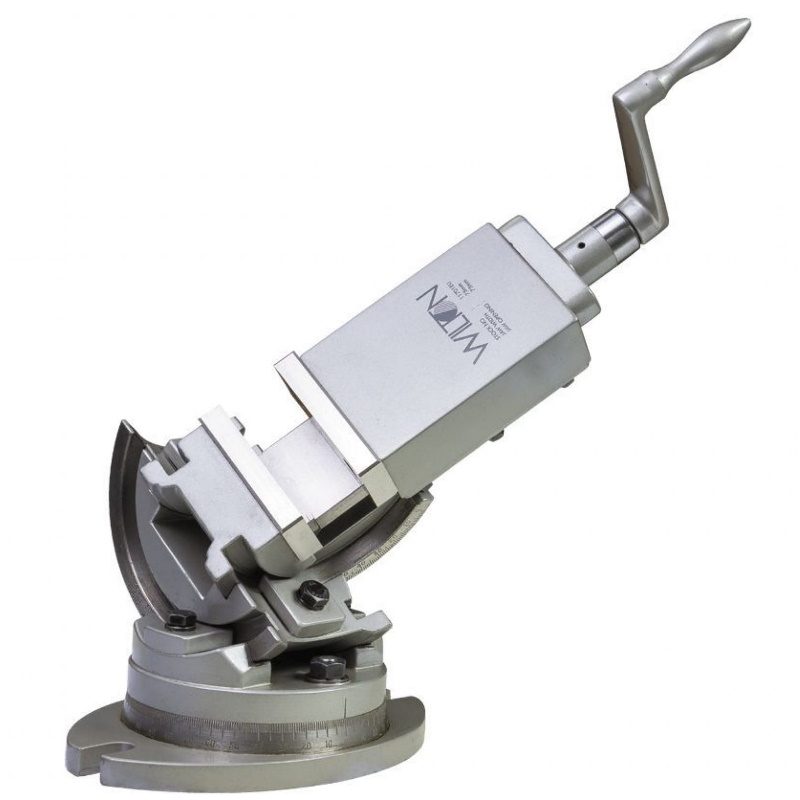

4.2. Поворотные сверлильные тиски
Корпус установлен на поворотной планшайбе (основании) со шкалой, градуированной обычно через 1°. Фиксация в нужном угловом положении — затяжкой болтов.
| Плюсы | Сверление отверстий под углом к базовой грани без переустановки детали |
| Минусы | Меньшая жёсткость из-за поворотного узла, стоимость выше |
| Идеально для | Деталей с отверстиями в нескольких плоскостях, ремонтных работ |

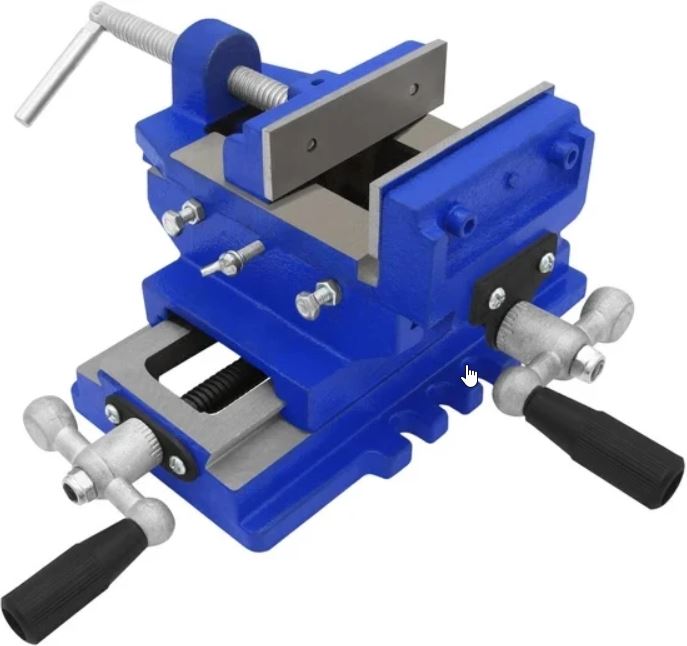

4.3. Крестовые (координатные) тиски — специфика сверлильных станков
Крестовые тиски для сверлильного станка — это тиски, установленные на крестовом суппорте (столе) с перемещением по осям X и Y. Ходовые винты суппорта оснащены лимбами с ценой деления, позволяющей позиционировать заготовку с приемлемой точностью (конкретные параметры — цена деления, ходы, высота — различаются по моделям и указаны в паспорте изделия).
Такая конструкция позволяет позиционировать заготовку по X/Y без переустановки тисков и удобна для сверления нескольких отверстий. Однако точность зависит от люфтов и регулировки суппорта и не сопоставима с точностью координатных станков.
Крестовые тиски с лимбами упрощают позиционирование, но сами по себе не гарантируют высокую координатную точность: на результат влияют люфт винтов, состояние направляющих и методика работы (подход к размеру всегда с одной стороны с выбором люфта). Если требуются жёсткие допуски — используйте индикатор, упоры или станок соответствующего класса.
| Плюсы | Позиционирование отверстий без переустановки тисков, экономия времени при сверлении нескольких отверстий |
| Минусы | Ограниченная жёсткость (два суппорта — два источника люфтов), ограниченный ход, увеличенная высота (уменьшает рабочий ход шпинделя), высокая стоимость |
| Идеально для | Инструментальных цехов, прототипирования, единичного и мелкосерийного производства с повышенными требованиями к расположению отверстий |
Важно: крестовые тиски не рассчитаны на большие крутящие моменты. При повышенных нагрузках (крупные диаметры сверления) суппорт может «увести», и координаты отверстий будут нарушены. Для тяжёлых работ используйте стандартные жёсткие тиски.
4.4. Быстрозажимные (эксцентриковые) тиски
Зажим осуществляется не вращением винта, а поворотом эксцентрикового рычага (или кулачка). Предварительный размер раскрыва устанавливается винтом-ограничителем.
| Плюсы | Быстрый зажим и разжим рычагом, стабильное усилие от детали к детали |
| Минусы | Узкий диапазон размеров без перенастройки (обычно 2–5 мм), умеренное усилие зажима |
| Идеально для | Серийного сверления однотипных деталей, когда время зажима сопоставимо с машинным временем |
Быстрозажимные тиски для сверления особенно востребованы на участках мелкосерийного и серийного производства: экономия нескольких секунд на каждой детали при партии в сотни штук складывается в десятки минут чистого времени.

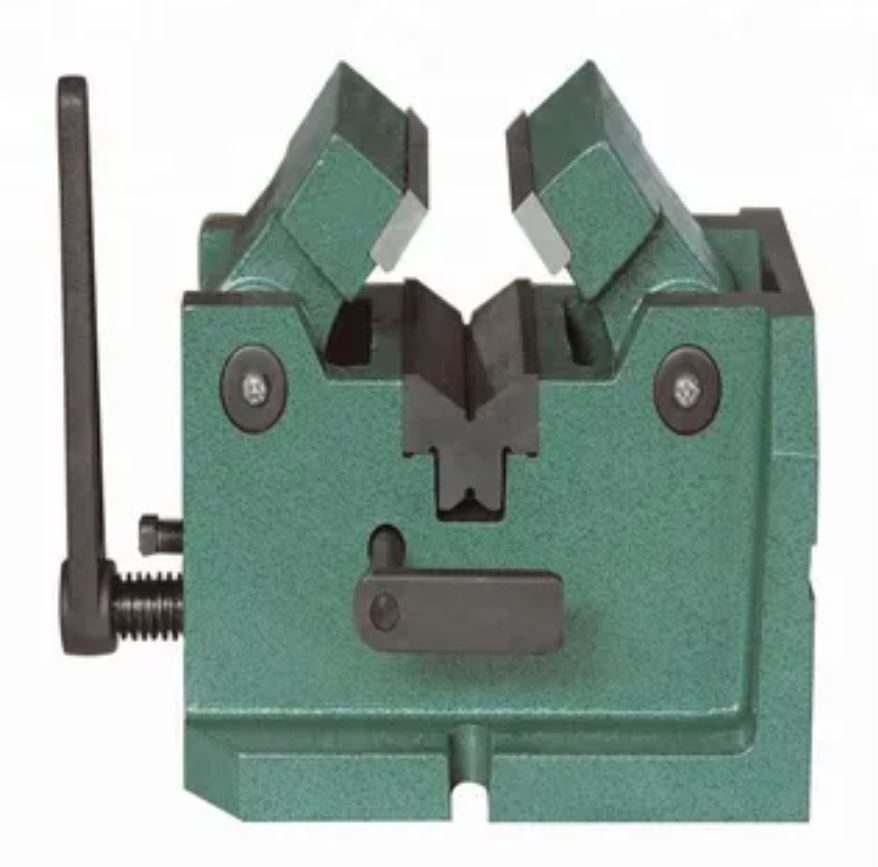

4.5. Призматические (V-образные) тиски и приспособления
Губки (или корпус целиком) имеют V-образный паз для зажима цилиндрических заготовок: валов, прутков, труб. Наиболее распространённые углы призмы — 90° и 120°, встречаются и другие варианты. Заготовка центрируется автоматически, проворот исключён благодаря контакту по двум линиям.
| Плюсы | Надёжный зажим круглых деталей, самоцентрирование |
| Минусы | Пригодны только для цилиндрических заготовок |
| Идеально для | Сверления отверстий в осях, валах, штоках, трубах |
Призматические тиски для сверления — незаменимый инструмент на участках, где регулярно сверлят поперечные отверстия в цилиндрических деталях.
4.6. Пневматические тиски для серийного сверления
Зажим осуществляется пневмоцилиндром через мембрану или поршень. Усилие зажима стабильно и не зависит от оператора. Возможна интеграция в систему автоматики станка (зажим/разжим по команде ЧПУ).
| Плюсы | Мгновенный зажим, стабильное усилие, снижение утомляемости оператора, интеграция в автоматическую линию |
| Минусы | Высокая стоимость, необходимость подключения к пневмосети (рабочее давление — по паспорту конкретной модели) |
| Идеально для | Серийного и крупносерийного производства, станков с ЧПУ |
4.7. Тиски-уголки (угловые тиски)
Г-образный корпус позволяет зажимать заготовку одновременно в горизонтальной и вертикальной плоскостях. Назначение — сверление торцевых отверстий, обработка поверхностей под 90° без специальных приспособлений.
| Плюсы | Доступ к двум перпендикулярным поверхностям заготовки |
| Минусы | Узкая специализация, ограниченный раскрыв |
| Идеально для | Сверления торцевых отверстий, слесарно-сборочных работ |
Критерии выбора тисков для сверлильного станка
Разберём, как выбрать тиски на сверлильный станок по ключевым параметрам.
5.1. Максимальный диаметр сверления — один из ключевых факторов
С ростом диаметра сверла существенно увеличивается крутящий момент, а значит — требования к удержанию заготовки от проворота. Конкретные значения момента зависят от обрабатываемого материала, подачи, скорости, геометрии сверла и других факторов, поэтому при выборе тисков ориентируйтесь на класс работ:
| Диаметр сверла, мм | Класс тисков | Ориентировочная ширина губок, мм |
|---|---|---|
| До 6 | Лёгкие, малогабаритные | 50–75 |
| 6–13 | Стандартные | 75–100 |
| 13–25 | Средние | 100–150 |
| 25–40 | Тяжёлые | 150–200 |
| 40–50+ | Тяжёлые усиленные или прижимные планки | 200+ |
Если сомневаетесь — выбирайте тиски с запасом по размеру и усилию зажима. Недостаточное удержание — это и брак, и травма.
5.2. Размеры и форма заготовок
- Ширина губок должна быть достаточной, чтобы заготовка опиралась устойчиво. Заготовка шириной 120 мм в тисках с губками 80 мм — это нестабильный зажим.
- Раскрыв (максимальное расстояние между губками) определяет максимальную ширину зажимаемой детали. Типичные значения: 50–200 мм.
- Для круглых деталей — V-образные губки или призматические тиски.
- Для мелких деталей — тиски малого размера, в которых заготовка не «тонет» между массивными губками.
5.3. Совместимость со станком
На что обратить внимание:
- Размер Т-пазов стола. Наиболее распространённые размеры на отечественных станках — 12, 14 и 18 мм. Точный размер указан в паспорте станка. Болты крепления тисков должны соответствовать фактическому размеру Т-паза.
- Размер стола. Тиски не должны свисать за края — это снижает жёсткость и может привести к падению.
- Высота тисков. Чем выше тиски, тем меньше рабочий ход шпинделя. Для крестовых тисков это особенно критично — их суммарная высота может быть значительной (уточняйте по паспорту конкретной модели).
- Вес. Для настольных станков с маломощным механизмом подъёма стола вес тисков критичен. Тяжёлые 20-килограммовые тиски на настольный станок ставить нецелесообразно.
5.4. Необходимость позиционирования
- Одно отверстие в детали → неповоротные тиски, простая установка.
- Несколько отверстий с заданными координатами → крестовые (координатные) тиски.
- Отверстия под углом → поворотные тиски для сверлильного станка.
- Серия одинаковых деталей → тиски с упором для повторяемости базирования.
5.5. Серийность и время зажима
| Тип производства | Оптимальный тип зажима | Обоснование |
|---|---|---|
| Единичное, ремонтное | Простые винтовые | Минимальная стоимость, универсальность |
| Мелкосерийное (10–100 шт.) | Быстрозажимные | Сокращение вспомогательного времени |
| Серийное (100–1000+ шт.) | Пневматические | Стабильное усилие, автоматизация, снижение утомляемости оператора |
Если время зажима и снятия детали превышает машинное время сверления — пора переходить на быстрозажимные или пневматические тиски.
5.6. Безопасность
Это критический фактор, о котором часто забывают до первого инцидента.
- Тиски обязаны быть закреплены на столе станка. Незакреплённые тиски при захвате сверла начинают вращаться вместе с заготовкой — это прямая угроза для оператора.
- Насечённые (рифлёные) губки повышают сопротивление проскальзыванию на заготовках с достаточной жёсткостью стенок. Для чистовых или мягких деталей применяют гладкие либо мягкие накладки (алюминий, медь, капролон), чтобы не повредить поверхность — при этом усилие зажима подбирают с запасом.
- Удерживать заготовку рукой при сверлении опасно и недопустимо. Действующие правила охраны труда требуют надёжного закрепления заготовки в приспособлении. Крутящий момент при захвате сверла способен вырвать деталь из рук и нанести серьёзную травму.
- При сверлении крупных диаметров и/или длинных рычажных заготовок одного трения губок может быть недостаточно для удержания от проворота. Используйте механический упор (штифт, упорный болт, упорную планку) в столе или приспособлении, чтобы крутящий момент воспринимался упором, а не только зажимом.
Случай из практики. На одном из ремонтных участков оператор сверлил отверстие Ø 18 мм в пластине из ст. 3 толщиной 12 мм, удерживая её рукой. При выходе сверла заготовку вырвало, она рассекла два пальца. Причина — отсутствие тисков на участке. Стоимость тисков — несколько тысяч рублей. Стоимость лечения и простоя — несопоставимо больше.
5.7. Бюджет
Цены на тиски существенно различаются в зависимости от типа, размера, производителя и класса точности. Ориентировочно рынок можно разделить на три сегмента:
| Ценовой сегмент | Характеристика | Задачи |
|---|---|---|
| Бюджетный | Для нечастого использования. Возможны люфты, неравномерный ход | Лёгкие работы, хобби, учебные мастерские |
| Средний | Хорошая точность, ресурс, качество губок | Профессиональные мастерские, мелкосерийное производство |
| Премиум / специализированный | Прецизионные координатные, пневматические | Серийное производство, инструментальные цеха |
Актуальные цены уточняйте в каталоге — они зависят от размера, класса и производителя.
Чек-лист критериев выбора
- Какой максимальный диаметр сверлите? → определяет класс тисков
- Какие заготовки преобладают (плоские, цилиндрические, мелкие)? → определяет тип губок
- Есть ли Т-пазы на столе? Какой размер? → определяет способ крепления
- Сколько отверстий на одну деталь? → определяет потребность в позиционировании
- Какая серийность? → определяет тип зажима (винтовой / быстрозажимной / пневматический)
- Каков бюджет? → определяет ценовой сегмент
Отличие сверлильных тисков от фрезерных: когда замена допустима, а когда нет
Вопрос «чем сверлильные тиски отличаются от фрезерных» возникает постоянно. Разберём по пунктам.
6.1. Конструктивные отличия
| Параметр | Сверлильные тиски | Фрезерные тиски |
|---|---|---|
| Жёсткость корпуса | Средняя | Высокая (массивнее, рёбра жёсткости) |
| Масса (при одинаковых губках) | Меньше | Больше |
| Высота | Ниже | Выше (усиленное основание) |
| Направляющие | Призматические или плоские | Прецизионные призматические, шлифованные |
| Шпоночный паз на основании | Как правило, отсутствует | Обычно есть (для выверки параллельности) |
| Точность параллельности губок | Ниже | Выше |
| Усилие зажима | Ниже | Выше |
| Средняя цена | Ниже | Выше |
Конкретные значения точности и усилия зажима зависят от модели и производителя — уточняйте в паспорте изделия.
6.2. Можно ли ставить фрезерные тиски на сверлильный станок?
Как правило, да. Фрезерные тиски дают избыточный запас жёсткости и точности для сверлильных операций. Однако нужно учитывать ограничения:
- Масса и габариты: тяжёлые фрезерные тиски могут быть избыточны для настольного станка и перегрузить механизм подъёма стола.
- Высота: фрезерные тиски обычно выше сверлильных — это уменьшит рабочий ход шпинделя.
- Крепление: убедитесь, что Т-пазы стола и крепёж совместимы.
- фрезерные тиски уже есть в наличии;
- станок используется и для лёгкого фрезерования (если это допускается паспортом станка);
- требуется высокая точность позиционирования.
6.3. Можно ли ставить сверлильные тиски на фрезерный станок?
Для фрезерных операций сверлильные тиски, как правило, не подходят. Они не рассчитаны на боковые силы, характерные для фрезерования. Недостаточная жёсткость приведёт к вибрации, потере точности, а в тяжёлых случаях — к вырыву заготовки. Отсутствие шпоночного паза не позволяет выставить тиски параллельно оси станка.
Исключение — лёгкие сверлильные операции на фрезерном станке (но в этом случае обычно используют штатные фрезерные тиски).
✓ Допустимо
- Фрезерные тиски → на сверлильный станок
- При наличии свободных фрезерных тисков
- Если подходят по массе и габаритам
✕ Не рекомендуется
- Сверлильные тиски → на фрезерный станок
- Не рассчитаны на боковые силы
- Нет шпоночного паза для выверки
Особенности зажима различных типов заготовок при сверлении
7.1. Плоские заготовки (пластины, листы)
Проблема: малая высота зажима — губки «захватывают» заготовку на 3–10 мм, контакт минимален.
- Рифлёные губки (повышают трение).
- Подкладки-параллели для подъёма заготовки до середины высоты губок.
- Очень тонкие листы надёжнее крепить прижимными планками напрямую к столу — тиски для таких деталей малоэффективны.
7.2. Цилиндрические заготовки (валы, прутки, трубы)
Проблема: плоские губки контактируют с цилиндром по линии — площадь контакта мизерная, риск проворота максимален.
- V-образные губки (призмы) — контакт по двум линиям, самоцентрирование.
- Специализированные призматические тиски для сверления.
- Для тонкостенных труб — мягкие накладки (алюминий, капролон), чтобы не деформировать стенку.
7.3. Мелкие заготовки
Проблема: сложно зажать надёжно, палец оператора оказывается близко к сверлу, при провороте деталь превращается в «снаряд».
- Мини-тиски с шириной губок 30–50 мм.
- Часовые (лекальные) тиски для деталей до 20 мм.
- Обязательное использование упоров для исключения проворота.
7.4. Крупные и тяжёлые заготовки
Проблема: не помещаются в тиски.
Решения: прижимные планки в Т-пазы стола, комбинация тисков (для одной стороны) и упоров (для другой). На радиально-сверлильных станках — крепление непосредственно к плите.
7.5. Заготовки сложной формы (литьё, поковки)
Проблема: неровные, непараллельные поверхности. Стандартные плоские губки контактируют в одной-двух точках — зажим ненадёжен.
- Мягкие губки-накладки (свинец, алюминий, медь) — «обтекают» неровности.
- Профилированные накладки, изготовленные под конкретную деталь.
- Тиски с плавающей (самоустанавливающейся) губкой — одна из губок имеет шарнир и подстраивается под форму заготовки.
Правильная установка и эксплуатация тисков на сверлильном станке
8.1. Крепление тисков к столу
Тиски должны быть закреплены. «Стоят под собственным весом» — это не крепление.
Способы установки тисков на сверлильный станок:
Т-болты в Т-пазы стола
Оптимальный способ: быстрый, надёжный, позволяет перемещать тиски.
Болты через отверстия в основании
Надёжно, но менее удобно для перестановки.
Струбцины
Допустимы для лёгких работ на настольных станках без Т-пазов, при условии надёжного упора и исключения проворота. Предел по диаметру сверления зависит от жёсткости узла, материала и режима работы.
Затяжка болтов — равномерная, крест-накрест, без перекоса основания.
8.2. Позиционирование относительно шпинделя
Ось будущего отверстия должна находиться в пределах раскрыва губок. Перед сверлением опустите шпиндель (без вращения) и убедитесь, что сверло попадает в разметку или накернённую точку.
Для крестовых тисков — перед началом работы проверьте параллельность осей перемещения суппорта осям станка. Это делается индикатором часового типа.
8.3. Правила безопасного зажима заготовки
- Заготовка должна устойчиво стоять на подкладке или на дне паза тисков — не «висеть» в воздухе.
- Усилие зажима — достаточное для надёжного удержания, но без деформации заготовки. Тонкостенные и мягкие детали зажимайте через мягкие накладки и контролируйте, чтобы деталь не «повело» от зажима. При сверлении крупных отверстий затягивайте ходовой винт ключом, а не рукой.
- При сверлении крупных диаметров и длинных заготовок устанавливайте механический упор (штифт, упорный болт, планку) для восприятия крутящего момента — одного трения губок может быть недостаточно.
- При сквозном сверлении обязательна жертвенная подкладка (пластина из мягкого металла или текстолита), иначе сверло повредит корпус тисков или стол станка.
8.4. Обслуживание
- Очистка от стружки после каждой смены. Спиральная стружка забивается в направляющие и ходовой винт, увеличивая износ.
- Смазка ходового винта — консистентной смазкой в соответствии с рекомендациями производителя тисков; периодичность зависит от интенсивности использования и загрязнённости (стружка, абразив).
- Проверка износа губок — изношенные рифления не держат заготовку. Губки подлежат замене или перешлифовке.
- Проверка люфтов. Для крестовых тисков — регулировка клиньев или прижимных планок направляющих суппорта.
Типичные ошибки и нарушения безопасности
| Ошибка | Последствие | Правильное действие |
|---|---|---|
| Тиски не закреплены на столе | Тиски с заготовкой проворачиваются, травма оператора | Закрепить Т-болтами или через отверстия в основании |
| Удержание заготовки рукой | Проворот заготовки — порезы, рваные раны, переломы пальцев | Зажать в тиски. Без вариантов |
| Изношенные тиски с люфтом | Смещение заготовки, уход оси отверстия, эллипсность | Отрегулировать или заменить тиски |
| Тиски не подходят по размеру: мелкая деталь «тонет» | Заготовка неустойчива, может выскочить | Использовать тиски соответствующего размера или подкладки |
| Сверление сквозного отверстия без подкладки | Повреждение тисков (рваная канавка в дне), поломка сверла | Подложить жертвенную пластину |
| Цилиндр в плоских губках | Проворот заготовки | V-образные губки или призмы |
| Крестовые тиски для больших диаметров | Люфты суппорта, уход координат | Использовать стандартные жёсткие тиски |
| Чрезмерная затяжка на тонкостенных деталях | Деформация заготовки, потеря геометрии | Мягкие накладки, контролируемое усилие |
| Отсутствие упора при сверлении крупных диаметров | Проворот заготовки, даже в тисках | Установить механический упор (штифт, планку) |
Случай из практики. Инструментальный цех, опытный слесарь решил «быстро» просверлить Ø 22 мм в полосе 50×10 мм. Тиски стояли на столе свободно — «тяжёлые, не сдвинутся». На выходе сверла полоса провернулась вместе с тисками, рычаг из полуметровой полосы ударил по руке соседа. Результат: серьёзная травма, два месяца без работника. После этого на все сверлильные станки завода закупили тиски с креплением к столу — затраты оказались незначительными по сравнению с последствиями.
Обзор решений по ценовым сегментам
Бюджетный сегмент
Отечественные и недорогие импортные бренды. Чугунный корпус, простая конструкция, минимальная обработка поверхностей. Приемлемы для нечастого использования, лёгких работ, учебных мастерских.
Обязательно проверяйте перед покупкой: плавность хода винта, параллельность губок, наличие люфтов.
Средний сегмент
Продукция известных производителей станочной оснастки (европейских, тайваньских, индийских). Хорошая точность, закалённые губки, качественная резьба ходового винта.
Оптимальный выбор для большинства промышленных задач — ремонтных мастерских, мелкосерийного производства, инструментальных участков. При нормальной эксплуатации и обслуживании такие тиски служат длительный срок.
Специализированные и премиум
Прецизионные крестовые тиски, пневматические системы зажима от ведущих мировых производителей. Для серийного производства и ЧПУ.
Покупка в этом сегменте оправдана, когда стоимость тисков окупается за счёт экономии времени, снижения брака или выполнения требований по точности.
Практические рекомендации: какие тиски выбрать для типовых сценариев
Сценарий 1. Мастерская, гаражное производство
Компактные винтовые тиски с шириной губок 60–75 мм + набор V-образных призм для круглых заготовок. Крепление к столу струбцинами (если нет Т-пазов) или болтами через основание.
Сценарий 2. Ремонтная мастерская, слесарный участок
Поворотные тиски для сверлильного станка с губками 100–125 мм среднего сегмента — основной инструмент. Крестовые тиски — для координатных работ (изготовление кондукторов, приспособлений). Набор сменных губок: рифлёные (штатные), V-образные, мягкие (алюминий, медь).
Сценарий 3. Серийное сверление однотипных деталей
Быстрозажимные тиски с упором для базирования (при партиях до 200–500 шт.) или пневматические (при больших сериях). Обязательно: упор для повторяемости, рифлёные губки, жёсткое крепление к столу.
Сценарий 4. Инструментальный цех, точное сверление
Крестовые прецизионные тиски с лимбами или координатный стол + прецизионные неповоротные тиски. Средний или премиум сегмент.
Сценарий 5. Сверление в круглых заготовках
Призматические (V-образные) тиски или стандартные тиски с V-образными накладными губками. Для тонкостенных труб — мягкие/профильные накладки, чтобы не замять стенку.
Итоги: три правила, которые сохранят деталь, сверло и пальцы
Тиски — не самая дорогая оснастка на производстве, но одна из самых критически важных. Они напрямую влияют на точность, безопасность и производительность сверлильных операций.
Три главных правила:
Безопасность прежде всего
Тиски — закреплены на столе. Заготовка — в тисках. Руками не держать. При больших диаметрах — дополнительно упор от проворота. Это не рекомендация — это требование охраны труда.
Выбор под задачу
Крестовые тиски не нужны, если вы сверлите одно отверстие. Бюджетные не справятся с серийной работой. Плоские губки не удержат вал. Каждая задача — свой инструмент.
Не экономить на безопасности
Качественные тиски среднего сегмента служат долгие годы. Стоимость одной производственной травмы — на порядки выше.
Правильные тиски — это инвестиция в безопасность, точность и производительность. Подберите модель под свой станок, тип заготовок и серийность — и они окупятся многократно.
Подберём тиски под ваш сверлильный станок
В каталоге представлены сверлильные тиски всех типов — от компактных настольных до крестовых прецизионных и пневматических. Поможем с выбором и доставкой в любой регион России.
Часто задаваемые вопросы
Зависит от задачи. Для универсальных работ на вертикально-сверлильном станке оптимальны неповоротные или поворотные тиски с шириной губок 100–125 мм среднего ценового сегмента. Для серийной работы — быстрозажимные или пневматические. Для координатного сверления нескольких отверстий — крестовые.
Сверлильные тиски легче, ниже и дешевле. У них меньшая жёсткость корпуса и ниже усилие зажима, как правило, нет шпоночного паза для выверки. Фрезерные тиски можно ставить на сверлильный станок (если подходят по габаритам и весу), а сверлильные на фрезерный — не рекомендуется, так как они не рассчитаны на боковые нагрузки при фрезеровании.
Это опасно и недопустимо. Крутящий момент при захвате сверла способен вырвать заготовку из рук и нанести тяжёлую травму. Действующие правила охраны труда требуют надёжного закрепления заготовки в приспособлении при сверлении.
Два способа: струбцинами к кромке стола или болтами через сквозные отверстия в столе и основании тисков. Для настольных станков с гладким столом струбцинное крепление — стандартное решение, но подходит только для лёгких работ.
Крестовые тиски оправданы, если вы регулярно сверлите несколько отверстий с точными координатами на одной детали — например, в инструментальном цехе, при изготовлении кондукторов или прототипов. Для сверления единичных отверстий крестовые тиски — лишняя трата: они дороже, менее жёстки и «съедают» рабочий ход шпинделя своей высотой. Учитывайте также, что точность позиционирования крестовых тисков зависит от люфтов и методики работы — это не замена координатному станку.
Призматические (V-образные) тиски или стандартные тиски со сменными V-образными губками. Угол V-паза 90° — распространённый универсальный вариант; допустимый диапазон диаметров зависит от ширины и геометрии призмы (смотрите паспорт или каталог). Для труб — с мягкими накладками, чтобы не смять стенку.
Очистка от стружки — после каждой смены. Смазка ходового винта — по рекомендациям производителя, с учётом интенсивности работы и загрязнённости. Проверка люфтов и состояния губок — регулярно, не реже раза в месяц. При появлении заметного люфта в направляющих — регулировка или замена.
