Деталь выходит из допуска. Оператор компенсирует коррекцией, но через 10–15 деталей размер снова «уплывает». Знакомая ситуация?
Низкая точность токарного станка — это не просто неудобство. Это брак, доработки, срыв сроков и потеря денег. Причины могут быть разными: от банального износа до неочевидных температурных деформаций. Разберём, как диагностировать проблему, что можно исправить на месте, и когда единственное решение — замена станка.
Как измерить реальную точность станка
Прежде чем искать причину, нужно объективно оценить масштаб проблемы. Субъективные ощущения «станок стал хуже работать» — не диагноз.

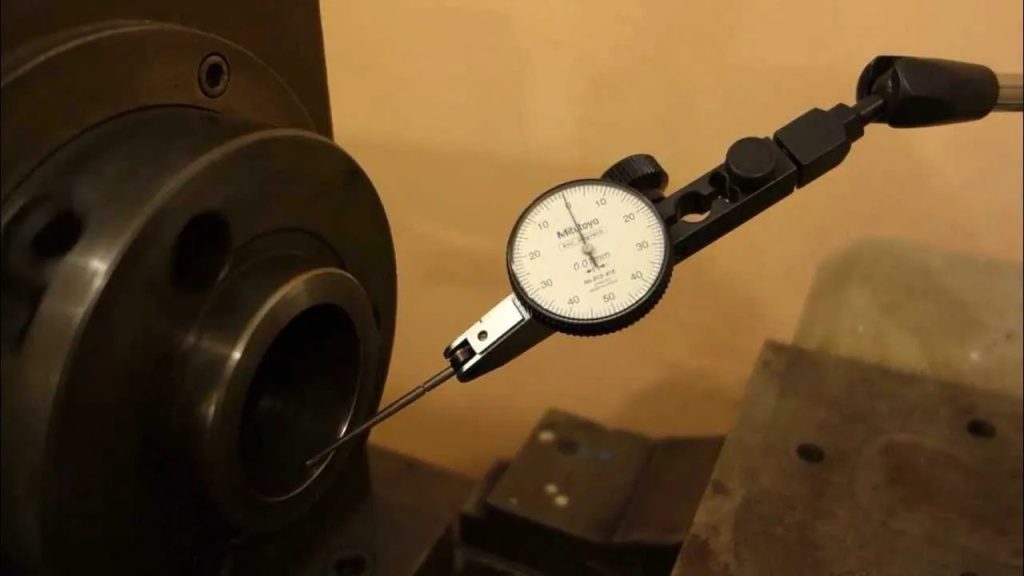

Проверка геометрической точности
Базовые проверки по ГОСТ 18097-93 (для токарных станков):
| Параметр | Метод проверки | Норма для класса Н |
|---|---|---|
| Радиальное биение шпинделя | Индикатор в патроне, вращение вручную | ≤0,01 мм |
| Осевое биение шпинделя | Индикатор в торец шпинделя | ≤0,01 мм |
| Параллельность оси шпинделя | Оправка + индикатор, перемещение суппорта | ≤0,02 мм на 300 мм |
| Перпендикулярность поперечного перемещения | Угольник + индикатор | ≤0,02 мм на 200 мм |
Проверка точности обработки
Геометрия станка — одно, реальный результат — другое. Практический тест:
- Установите калиброванную заготовку (круг Ø50–80 мм, длина 150–200 мм)
- Проточите в центрах по всей длине на чистовых режимах
- Измерьте диаметр в трёх точках микрометром
- Зафиксируйте конусность (разница диаметров на концах)
- Оцените овальность (разница диаметров в одном сечении при повороте на 90°)
- Конусность: ≤0,02 мм на 100 мм длины
- Овальность: ≤0,01 мм
- Разброс диаметра в серии (10 деталей): ≤0,03 мм
Что фиксировать
Записывайте:
- Дату и время проверки
- Температуру в цехе
- Время работы станка до проверки (холодный/прогретый)
- Результаты измерений
Это позволит отследить динамику ухудшения и выявить закономерности (например, «размер уходит после 2 часов работы»).
Причины потери точности
Погрешность токарной обработки складывается из нескольких факторов. Разберём основные.
Износ направляющих
- Увеличение конусности при продольном точении
- «Ступеньки» на поверхности при реверсе подачи
- Люфт суппорта, ощутимый рукой
Механизм: направляющие изнашиваются неравномерно — больше в зоне, где суппорт находится чаще. Образуется «седло», суппорт проваливается, резец отходит от заготовки.
| Тип направляющих | Ресурс (часов) |
|---|---|
| Без закалки направляющих | 5 000–10 000 |
| С закалёнными направляющими | 15 000–25 000 |
| С направляющими качения | 20 000–40 000 |
Биение шпинделя
- Овальность деталей
- Дробление поверхности на высоких оборотах
- Неравномерный износ инструмента
Причины:
- Износ подшипников шпинделя
- Неправильная регулировка преднатяга
- Повреждение посадочных поверхностей (удар, перегрузка)

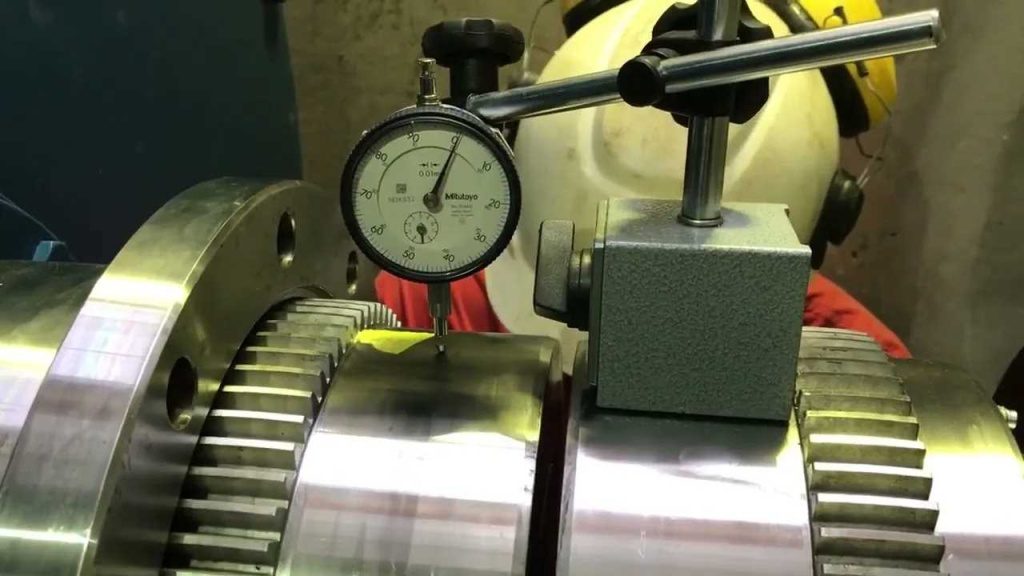

Индикатор на оправку в шпинделе, вращение на минимальных оборотах. Биение >0,015 мм — требуется вмешательство.
Температурные деформации
- Станок «держит размер» первые 30–60 минут, потом размер уходит
- Разница в точности утром и после обеда
- Размер «гуляет» при изменении нагрузки
Механизм: при нагреве шпиндельная бабка, станина и суппорт расширяются с разной скоростью. Ось шпинделя смещается относительно направляющих.
Вибрации
- Дробление на чистовых проходах
- «Гранёность» поверхности
- Преждевременный износ инструмента
Источники:
- Дисбаланс патрона или заготовки
- Резонанс на определённых оборотах
- Люфты в механизмах подачи
- Внешние источники (соседние станки, компрессоры)
- Недостаточная жёсткость фундамента
Износ механизмов подачи
- Люфт при реверсе (мёртвый ход)
- Неравномерная подача (рывки)
- Несоответствие фактического перемещения заданному
Что изнашивается:
- Ходовой винт и гайка (люфт до 0,1–0,3 мм)
- ШВП — износ шариков и беговых дорожек
- Зубчатые передачи коробки подач
Что можно исправить, а что нельзя
Исправляется регулировкой или мелким ремонтом
| Проблема | Решение | Сложность |
|---|---|---|
| Люфт в подшипниках шпинделя | Регулировка преднатяга | Средняя |
| Люфт ходового винта | Подтяжка или замена гайки | Низкая |
| Ослабление клиньев суппорта | Регулировка клиньев | Низкая |
| Дисбаланс патрона | Балансировка или замена | Низкая |
| Биение оправки/центров | Замена, перешлифовка | Низкая |
Требует серьёзного ремонта
| Проблема | Решение | Стоимость (ориентир) |
|---|---|---|
| Износ подшипников шпинделя | Замена комплекта | 50 000–200 000 ₽ |
| Износ ШВП | Замена ШВП | 80 000–250 000 ₽ |
| Умеренный износ направляющих | Шабрение или шлифовка | 150 000–400 000 ₽ |
Экономически нецелесообразно ремонтировать
- Критический износ направляющих станины — стоимость ремонта 40–70% цены нового станка
- Износ посадочного места шпинделя — требуется замена шпинделя или бабки целиком
- Деформация станины (авария, неправильная установка) — станина несущий элемент, ремонт невозможен
- Накопленный износ нескольких узлов — сумма ремонтов превышает стоимость нового станка
Если стоимость восстановления превышает 50% цены аналогичного нового станка — рациональнее заменить.
Не уверены, ремонтировать или менять?
Опишите проблему — поможем оценить состояние станка и сравнить экономику ремонта vs замены.
Роль жёсткости станины и шпинделя
Жёсткость — способность станка сохранять геометрию под нагрузкой. Низкая жёсткость проявляется как «отжим»: при врезании резец отходит, диаметр получается больше расчётного.
От чего зависит жёсткость
| Элемент | Влияние на жёсткость |
|---|---|
| Материал станины | Чугун жёстче сварной стали, гасит вибрации |
| Масса станка | При прочих равных — тяжелее = жёстче |
| Конструкция станины | Наклонная жёстче горизонтальной |
| Диаметр шпинделя | Больше диаметр — выше жёсткость |
| Тип направляющих | Скольжение жёстче качения |
| Вылет инструмента | Больше вылет — меньше жёсткость системы |
Признаки недостаточной жёсткости
- Размер «уходит» при увеличении глубины резания
- На черновых проходах точность значительно хуже, чем на чистовых
- При обработке твёрдых материалов появляется вибрация
- Разница между обработкой у патрона и у задней бабки
Что делать
- Уменьшите вылет инструмента
- Используйте люнет при обработке длинных деталей
- Снизьте глубину резания, увеличьте число проходов
- Или выберите станок с большей жёсткостью — это конструктивный параметр, который нельзя улучшить регулировкой
Классы точности токарных станков
Класс точности по ГОСТ 8–82 определяет допустимые погрешности геометрии станка.
| Класс | Обозначение | Радиальное биение шпинделя | Типичное применение |
|---|---|---|---|
| Н (нормальный) | — | ≤0,010 мм | Общее машиностроение |
| П (повышенный) | П | ≤0,006 мм | Точные детали |
| В (высокий) | В | ≤0,004 мм | Прецизионные работы |
| А (особо высокий) | А | ≤0,002 мм | Инструментальное производство |
Соответствие класса станка и точности деталей
| Класс станка | Достижимый квалитет | Допуск на Ø50 мм |
|---|---|---|
| Н | IT8–IT9 | ±0,020–0,030 мм |
| П | IT6–IT7 | ±0,008–0,012 мм |
| В | IT5–IT6 | ±0,005–0,008 мм |
Это достижимые значения на новом, правильно установленном станке в нормальных условиях. Износ снижает реальный класс точности.
Как определить текущий класс станка
Проведите проверку геометрии по методике выше. Сравните результаты с нормами ГОСТ. Если биение шпинделя 0,025 мм — станок уже не соответствует даже классу Н.
Когда потеря точности — сигнал к замене
Признаки, что станок пора менять
| Признак | Что это значит |
|---|---|
| Биение шпинделя >0,03 мм | Критический износ подшипников, ремонт дорогой |
| Конусность >0,05 мм на 100 мм | Износ направляющих, шабрение нецелесообразно |
| Люфт суппорта >0,1 мм | Выработка направляющих и клиньев |
| Частые поломки | Накопленный износ, цепная реакция отказов |
| Невозможность держать допуск IT10 | Станок не соответствует даже базовым требованиям |
Экономический расчёт
Капитальный ремонт
- Стоимость: 300 000–600 000 ₽
- Простой: 2–4 недели
- Остаточный ресурс: 5–7 лет
- Точность: 80–90% от паспорта
- Гарантия: 6–12 месяцев
Новый станок
- Стоимость: 1 500 000–3 000 000 ₽
- Простой: 1–3 дня (пусконаладка)
- Ресурс: 15–20 лет
- Точность: 100% паспорта
- Гарантия: 24–36 месяцев
Если станку более 15 лет и требуется ремонт нескольких узлов — замена экономически выгоднее.
Дополнительные факторы в пользу замены
Моральное устаревание
Нет ЧПУ, низкая производительность
Отсутствие запчастей
Снятые с производства модели
Энергоэффективность
Современные станки потребляют на 20–30% меньше
Требования заказчиков
Нужны протоколы измерений, которые старый станок не обеспечивает
FAQ — часто задаваемые вопросы
Проведите тест: установите новый инструмент, обработайте 5–10 деталей на стабильных режимах. Если размер «плывёт» при свежем инструменте — проблема в станке. Также проверьте биение инструмента в резцедержателе — оно не должно превышать 0,01 мм.
Да, методами шабрения или шлифовки. Но это оправдано при износе до 0,1–0,15 мм. При бо́льшем износе или износе станины в нескольких зонах — стоимость ремонта приближается к цене нового станка.
Температурные деформации. Шпиндельная бабка нагревается быстрее станины, ось шпинделя смещается. Решения: предварительный прогрев 20–30 минут, работа в термоконстантном помещении, современные станки с системой температурной компенсации.
Класс Н (нормальный) достаточен для 80% задач — квалитеты IT8–IT9. Для гидравлики, пневматики, точных соединений — класс П. Классы В и А — для инструментального производства и прецизионных деталей.
Минимум раз в 6 месяцев для станков в интенсивной эксплуатации. После любого происшествия (удар, авария, перегрузка) — немедленно. При появлении признаков потери точности — сразу.
Заключение
Низкая точность токарного станка — симптом, а не диагноз. Причины могут быть разными: от простой разрегулировки до критического износа несущих узлов.
Алгоритм действий
Если ремонт нецелесообразен или станок морально устарел — это повод рассмотреть новое оборудование. Современные станки обеспечивают стабильную точность на протяжении 10–15 лет при соблюдении регламента обслуживания.
