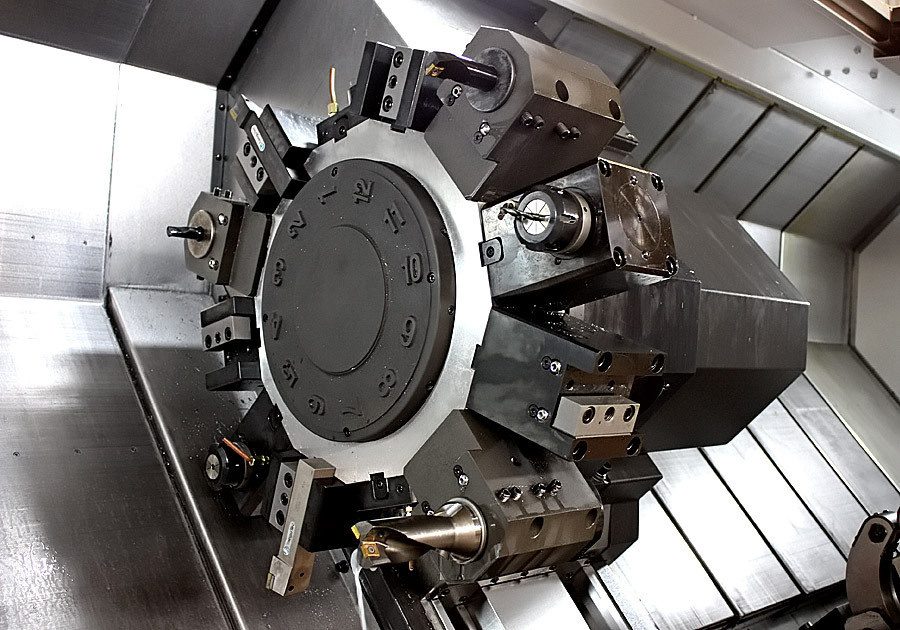

Классический токарный станок ограничен осесимметричными поверхностями. Лыска, шпоночный паз, поперечное отверстие — и деталь уходит на фрезерный или сверлильный станок. Каждый переустанов — потеря времени и точности. Токарный центр с приводным инструментом решает эту проблему: фрезерование, сверление вне оси, нарезание резьбы — всё за один установ.
Что даёт приводной инструмент на токарном станке
Приводной инструмент превращает токарный станок в многофункциональный обрабатывающий центр. Вместо статичного резца в револьверной головке — вращающийся инструмент с собственным приводом.
Возможности приводного инструмента
| Операция | Без приводного инструмента | С приводным инструментом |
|---|---|---|
| Сверление вне оси детали | Переустанов на сверлильный | На месте, в цикле |
| Фрезерование лыски | Переустанов на фрезерный | На месте, в цикле |
| Шпоночный паз | Отдельная операция | На месте, в цикле |
| Поперечная резьба | Отдельная операция | На месте, в цикле |
| Контурное фрезерование | Невозможно | Доступно с осью Y |
Типы приводного инструмента
Осевой
Ось вращения инструмента совпадает с осью Z (сверление в торец под углом к оси детали)
Радиальный
Ось вращения перпендикулярна оси Z (обработка боковой поверхности)
Угловой
Инструмент под углом к основным осям — для специфических задач
Мощность привода инструмента — критичный параметр. Для лёгкого сверления достаточно 2–3 кВт, для фрезерования стали — от 5 кВт и выше.
Ось C и ось Y — в чём разница
Ось C — управляемое вращение шпинделя. Ось Y — поперечное смещение инструмента. Вместе они открывают возможности полноценной фрезерной обработки.
Ось C — позиционирование и контурная обработка
Ось C превращает шпиндель из просто вращающегося узла в управляемую координату:
Позиционирование
Остановка шпинделя в заданном угловом положении. Позволяет сверлить отверстия по окружности, фрезеровать лыски в нужных местах.
Интерполяция
Согласованное движение оси C с осями X и Z. Даёт возможность фрезеровать контуры на торце и боковой поверхности.
Типично ±0,01° (36 угловых секунд). Это обеспечивает точность расположения элементов на окружности до 0,02–0,03 мм.

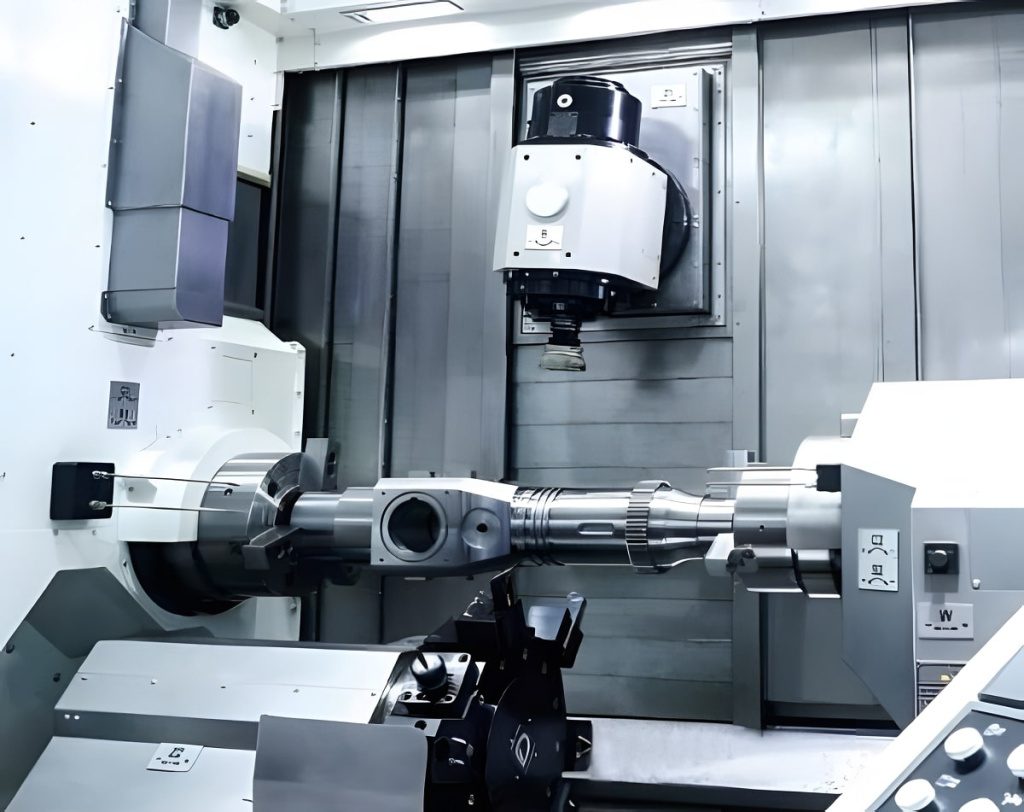

Ось Y — выход из плоскости XZ
Без оси Y инструмент движется только в плоскости, проходящей через ось детали. Ось Y добавляет поперечное смещение:
- Фрезерование пазов, смещённых от оси
- Обработка плоскостей, параллельных оси детали
- Контурное фрезерование сложных профилей
- Сверление отверстий вне осевой плоскости
Обычно ±40...±60 мм от центра — достаточно для большинства задач.
Что можно делать с разными комбинациями
| Конфигурация | Возможности |
|---|---|
| Только приводной инструмент | Сверление в торец, простые операции |
| Приводной + ось C | Сверление по окружности, лыски, пазы на оси |
| Приводной + ось C + ось Y | Полноценная фрезерная обработка, сложные контуры |
Станок с осью Y заменяет связку «токарный + вертикально-фрезерный» для 80% деталей средней сложности. Оставшиеся 20% — детали с глубокими карманами или обработкой с нескольких сторон.
Деталь за один установ — экономия времени и точности
Каждый переустанов — это время на перемещение, базирование и потеря точности взаимного расположения. Обработка за один установ устраняет оба фактора.
Потери времени при переустановах
| Операция | Время |
|---|---|
| Снятие детали с токарного | 1–2 мин |
| Транспортировка к фрезерному | 2–5 мин |
| Установка и выверка на фрезерном | 5–15 мин |
| Обработка (сверление 4 отверстий) | 3–5 мин |
| Снятие и возврат | 3–5 мин |
| Итого на фрезерную операцию | 15–30 мин |
Те же 4 отверстия — 3–5 минут в цикле, без переустанова. Экономия: 15–25 минут на каждой детали.
Потери точности при переустановах
При переустанове
- Погрешность базирования: ±0,02–0,05 мм
- Накопление погрешности: токарная + фрезерная
- Биение от несоосности
- Суммарная погрешность: ±0,05–0,08 мм
За один установ
- Только точность станка: ±0,01–0,02 мм
- Нет накопления погрешностей
- Идеальная соосность
- Гарантированное взаимное расположение
Один многофункциональный токарный станок занимает меньше площади, чем токарный + фрезерный, требует одного оператора вместо двух, исключает межоперационное хранение и логистику.
Оценим выгоду для вашего производства
Пришлите чертежи типовых деталей — рассчитаем экономию от перехода на обработку за один установ и подберём оптимальную конфигурацию станка.
Экономика процесса — когда приводной инструмент окупается
Разница в стоимости станков окупается за счёт сокращения операций и повышения точности.
Сравнение стоимости обработки
| Статья | Два станка (токарный + фрезерный) | Токарный центр с приводным |
|---|---|---|
| Время цикла детали | 100% | 60–70% |
| Операторы | 2 | 1 |
| Занимаемая площадь | 100% | 50–60% |
| Межоперационный контроль | Требуется | Не требуется |
| Погрешность позиционирования | ±0,05–0,08 мм | ±0,01–0,02 мм |
| Брак от переустанова | 2–5% | Близко к 0% |
Пример расчёта окупаемости
- Деталь с токарной обработкой + 6 отверстий + 2 лыски
- Объём: 200 деталей в месяц
- Экономия времени на детали: 20 минут
Экономия времени: 200 × 20 мин = 67 часов/месяц. При типичной загрузке разница в стоимости станков окупается за 12–18 месяцев.
Примеры деталей и техпроцессов
Приводной инструмент критичен для деталей, сочетающих тела вращения с элементами, требующими фрезерной обработки.

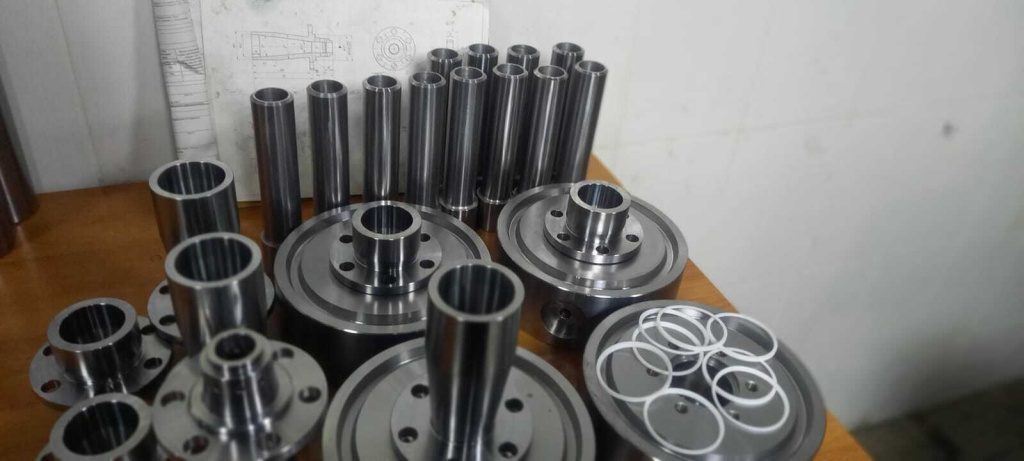

Типовые детали для токарно-фрезерной обработки
| Деталь | Токарные элементы | Фрезерные элементы |
|---|---|---|
| Вал со шпонкой | Шейки, фаски, резьбы | Шпоночный паз |
| Фланец | Проточки, торец | Отверстия по окружности, лыски |
| Корпус клапана | Наружная поверхность | Присоединительные отверстия, грани под ключ |
| Штуцер | Резьбы, конусы | Грани под ключ |
| Шестерня (заготовка) | Посадочное отверстие, торцы | Шпоночный паз, отверстия облегчения |
Пример техпроцесса: вал со шпонкой и поперечным отверстием
Традиционный маршрут (3 операции)
- Токарная: обработка шеек, фасок, резьбы
- Фрезерная: шпоночный паз
- Сверлильная: поперечное отверстие
На токарном центре (1 операция)
- Токарная обработка
- → позиционирование оси C
- → фрезерование паза
- → сверление отверстия
Какие станки оснащены приводным инструментом
Приводной инструмент — опция или стандартная комплектация токарных обрабатывающих центров.
Категории станков
| Категория | Приводной инструмент | Ось C | Ось Y |
|---|---|---|---|
| Универсальные токарные | Нет | Нет | Нет |
| Токарные с ЧПУ (базовые) | Опция | Опция | Нет |
| Токарные центры | Да | Да | Опция |
| Многофункциональные центры | Да | Да | Да |
На что обращать внимание при выборе

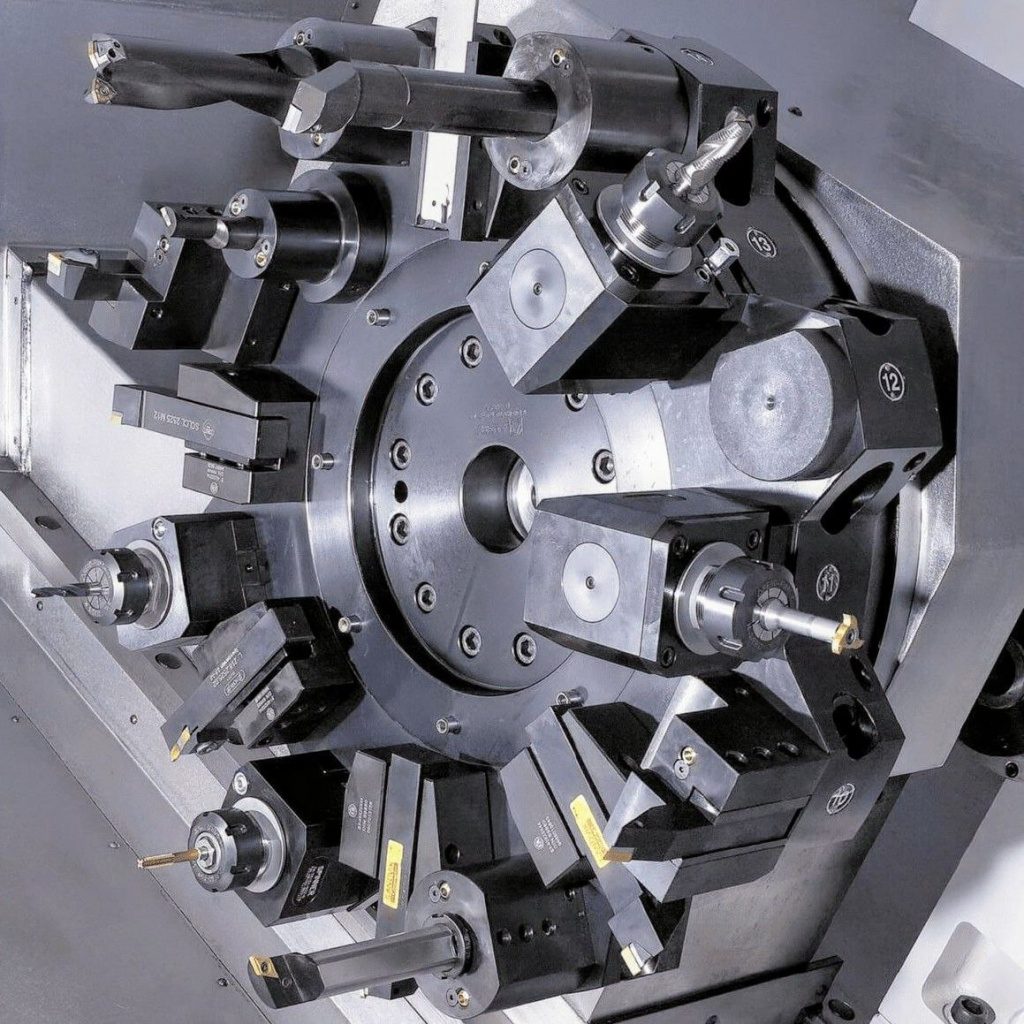

Количество приводных позиций
Сколько инструментов можно установить одновременно — определяет гибкость без переналадки
Мощность привода
Определяет возможности фрезерования: от 2 до 10+ кВт
Скорость вращения
Для мелкого инструмента нужны высокие обороты — до 6000–10000 об/мин
Ход оси Y
Достаточен ли для ваших деталей — типично ±40...±60 мм
Станок с приводным инструментом стоит на 20–40% дороже базовой версии, но заменяет дополнительный фрезерный станок и сокращает штат.
FAQ — часто задаваемые вопросы
Для операций на деталях, которые обрабатываются на токарном станке — да. Для корпусных деталей, обработки с нескольких сторон, глубоких карманов — нет. Токарный центр с приводным инструментом оптимален для валов, фланцев, штуцеров с дополнительными фрезерными элементами.
Требуется понимание 4-осевой обработки и CAM-система с поддержкой токарно-фрезерных центров. Для технолога с опытом ЧПУ освоение занимает 1–2 недели. Базовые операции (сверление, лыски) программируются стандартными циклами.
Механизм привода рассчитан на весь срок службы станка при соблюдении регламентов. Изнашиваемые элементы — подшипники шпинделя приводного инструмента, замена раз в 3–5 лет в зависимости от интенсивности использования.
Технически сложно и экономически нецелесообразно. Требуется замена револьверной головки, доработка системы ЧПУ, изменение электрики. Стоимость дооснащения сопоставима с разницей в цене между базовым станком и версией с приводным инструментом.
Заключение
Токарный центр с приводным инструментом — решение для производств, где детали требуют комбинации токарных и фрезерных операций. Обработка за один установ сокращает время цикла на 30–40%, устраняет погрешности переустановов и снижает потребность в персонале и оборудовании.
Приводной инструмент оправдан, если:
