Станок, который исправно работал 10 лет, сегодня может оказаться причиной потери контрактов. Не из-за поломки — он функционирует. Проблема в другом: требования заказчиков, стандарты отраслей и технологии обработки изменились настолько, что оборудование выпуска до 2015–2018 годов физически не способно их выполнить.
Эта статья — разбор конкретных изменений и честный ответ на вопрос: пора ли обновлять парк.
Точность: от IT9 к IT6–IT7 в серийном производстве
Главное изменение последних 5 лет — смещение допусков на 2–3 квалитета вниз по всей цепочке.
Что произошло
Раньше точность IT7 требовалась в единичных ответственных деталях. Сегодня это норма для серийного производства в ряде отраслей:
| Отрасль | Типовые допуски 2019 | Типовые допуски 2026 |
|---|---|---|
| Автокомпоненты | IT8–IT9 | IT7–IT8 |
| Медицинская техника | IT7–IT8 | IT6–IT7 |
| Аэрокосмос | IT6–IT7 | IT5–IT6 |
| Приборостроение | IT7–IT8 | IT6–IT7 |
| Гидравлика и пневматика | IT8–IT9 | IT7–IT8 |
Почему старые станки не справляются
Станок класса точности Н (нормальный), выпущенный в 2010–2015 году, имел паспортную точность позиционирования 0,02–0,03 мм. С учётом износа за 10 лет реальная точность — 0,04–0,05 мм.
Для IT7 (допуск на размер ∅50 мм = 0,025 мм) этого недостаточно.

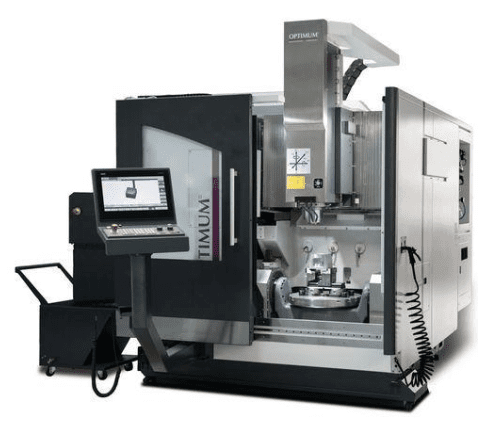

Возможности современных станков
Если ОТК фиксирует рост брака по геометрии на деталях, которые раньше шли стабильно — причина может быть не в операторе или инструменте, а в исчерпании ресурса точности станка.
Скорость и жёсткость: новые материалы диктуют условия
Номенклатура материалов изменилась — станки должны были измениться вместе с ней.

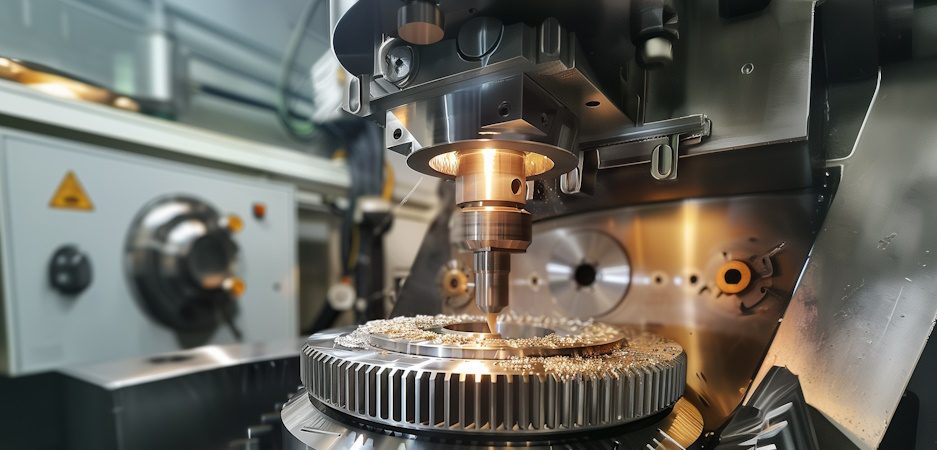

Рост доли труднообрабатываемых материалов
За 5 лет существенно выросла доля деталей из:
- Титановых сплавов (ВТ6, ВТ20)
- Жаропрочных никелевых сплавов (Inconel, ХН77ТЮР)
- Нержавеющих сталей аустенитного класса
- Композитов с металлической матрицей
Эти материалы требуют высокой жёсткости системы «станок-приспособление-инструмент» и специфических режимов: низкие скорости резания при высоких подачах на зуб.
Требования к шпинделю и приводам
| Параметр | Станки 2015 года | Современные станки |
|---|---|---|
| Мощность шпинделя (средний сегмент) | 5–7 кВт | 7–15 кВт |
| Крутящий момент на низких оборотах | Ограничен | Высокий (прямой привод, редуктор) |
| Жёсткость шпиндельного узла | Стандартная | Усиленная (подшипники P4) |
| Скорость быстрых перемещений | 10–15 м/мин | 30–48 м/мин |
Работает на пределе: вибрации, падение оборотов под нагрузкой, перегрев шпинделя. Результат — низкая стойкость инструмента и нестабильное качество.
Термостабильность: скрытый фактор брака
Станок может быть точным «на холодную» и терять 0,02–0,03 мм после 2 часов работы.
Почему это стало критично
При обработке по IT7 и точнее тепловые деформации станка соизмеримы с полем допуска. Разогрев шпинделя, ШВП, станины приводит к «уплыванию» размеров в течение смены.
Что изменилось в конструкции
Современные станки среднего и верхнего ценового сегмента включают:
Охлаждение шпинделя
Жидкостное, с термостабилизацией
Охлаждение ШВП
Особенно на высокоскоростных станках
Симметричная станина
Минимизация неравномерных деформаций
Компенсация в ЧПУ
Автоматическая коррекция по датчикам температуры
Как правило, не имеют этих систем. Оператор вынужден «ловить» размер вручную или останавливать станок для стабилизации.
Брак из-за тепловых деформаций не фиксируется как «поломка», но съедает 3–8% производительности и увеличивает расход инструмента.

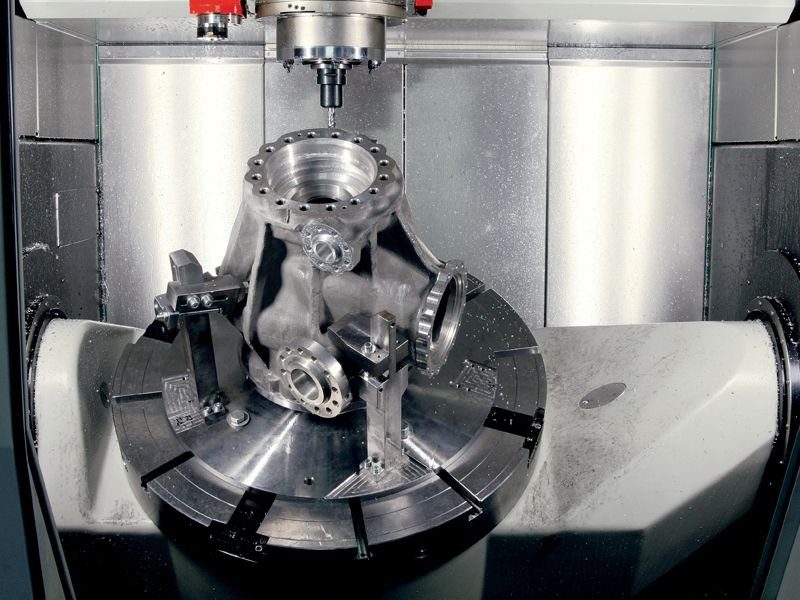

Многоосевая обработка: 4–5 осей как стандарт
Детали усложнились — обработка в 3 осях стала ограничением.
Статистика по отраслям
По оценкам отраслевых экспертов, доля деталей, требующих 4–5 осей:
| Отрасль | 2019 | 2026 | Рост |
|---|---|---|---|
| Аэрокосмос | 60% | 85% | +25% |
| Медицинская техника (имплантаты) | 70% | 90% | +20% |
| Энергетическое машиностроение | 30% | 55% | +25% |
| Общее машиностроение | 15% | 35% | +20% |
Почему 3-осевой станок проигрывает
Количество установов
Деталь приходится переставлять 3–5 раз вместо одного. Каждый установ — потеря точности базирования.
Время цикла
Переустановка занимает 10–30 минут. На партии 50 деталей это 8–25 часов потерь.
Сложные поверхности
Обработка лопаток турбин, криволинейных рёбер, импеллеров на 3-осевом станке невозможна.
Современные 5-осевые станки вышли из категории «элитного оборудования» в средний сегмент. Появились доступные модели китайского и тайваньского производства.
Ваше оборудование соответствует современным требованиям?
Проведём аудит станочного парка и подберём решения для модернизации или замены.
Интеграция с цифровыми системами
Industry 4.0 из концепции превратился в требование крупных заказчиков.
Что требуют заказчики
Производители первого уровня (OEM) всё чаще включают в договоры:
- Предоставление данных о фактическом времени обработки
- Мониторинг состояния оборудования в реальном времени
- Интеграцию с системами MES/ERP заказчика
- Протоколы измерений с привязкой к серийному номеру станка
Возможности современных ЧПУ
| Функция | Старые ЧПУ (2015) | Современные ЧПУ |
|---|---|---|
| Подключение к сети | Опционально, RS-232 | Ethernet, Wi-Fi, OPC UA |
| Удалённый мониторинг | Нет | Да, облачные платформы |
| Интеграция с CAM | Постпроцессоры | Прямая связь, адаптивные циклы |
| Сбор данных о работе | Счётчик моточасов | Полная телеметрия |
| Предиктивное обслуживание | Нет | Анализ вибраций, нагрузок |
Без интеграции с MES вы не попадёте в цепочку поставок крупных автоконцернов, авиапроизводителей, предприятий ОПК. Это уже не конкурентное преимущество, а входной билет.
Почему станки до 2015 года не проходят тендеры
Три причины, по которым старое оборудование становится стоп-фактором.
Требования к году выпуска
Ряд заказчиков прямо указывают в тендерной документации: «Оборудование не старше 7–10 лет».
Характерно для:
- Оборонно-промышленного комплекса
- Авиационной отрасли
- Производителей медицинской техники
Входной контроль ОТК
При аудите производства заказчик проверяет:
- Паспорта оборудования с классом точности
- Протоколы периодической поверки
- Возможность обеспечить стабильность допусков
Станок без документации — основание для отказа.
Отсутствие поддержки производителя
Для станков старше 10 лет:
- Запчасти — под заказ 3–6 месяцев
- Обновление ПО ЧПУ — невозможно
- Сервисная поддержка — прекращена
Сравнительная таблица требований: 2019 vs 2026/h2>
| Параметр | 2019 | 2026 | Тренд |
|---|---|---|---|
| Точность позиционирования | 0,015–0,02 мм | 0,005–0,01 мм | ↑ в 2 раза |
| Повторяемость | 0,01 мм | 0,003–0,005 мм | ↑ в 2–3 раза |
| Скорость быстрых ходов | 15–24 м/мин | 36–48 м/мин | ↑ в 1,5–2 раза |
| Количество осей (типовое) | 3 | 4–5 | Рост доли многоосевых |
| Термостабилизация | Опция | Стандарт | Обязательно |
| Сетевое подключение | Редко | Обязательно | Industry 4.0 |
| Мониторинг состояния | Нет | OPC UA, IoT | Требование OEM |
| Адаптивное управление | Единичные модели | Широко распространено | Норма |
FAQ — часто задаваемые вопросы
Если ваша номенклатура не изменилась и заказчики не ужесточили требования — станок может работать дальше. Но если вы теряете тендеры, фиксируете рост брака или не можете освоить новые материалы — это сигнал к модернизации или замене.
Частично. Замена ЧПУ на современное, установка линейных энкодеров, ремонт шпинделя — повысят точность и добавят сетевые функции. Но жёсткость станины, термостабильность, кинематика останутся прежними. Модернизация оправдана для станков не старше 10–12 лет с запасом по механике.
Станки с точностью позиционирования ≤0,01 мм, термостабилизацией шпинделя, современным ЧПУ (Fanuc 0i-F и выше, Siemens 828D/840D, Mitsubishi M80 и аналоги), сетевым подключением. Это модели среднего и верхнего сегмента от производителей: DMG MORI, Mazak, Okuma, Leadwell, SMTCL, а также ряд тайваньских и китайских брендов.
Признаки:
- Рост брака без видимых причин
- Невозможность выдержать допуски по новым чертежам
- Отказ заказчиков от аудита производства
- Отсутствие запчастей и сервиса
- Невозможность подключения к заводской сети
Заключение
Требования к фрезерным станкам за 5 лет изменились не эволюционно, а скачкообразно. Точность, скорость, термостабильность, количество осей, цифровая интеграция — по каждому параметру планка поднялась.
Станки выпуска до 2015 года остаются работоспособными, но всё чаще не соответствуют:
- Допускам на чертежах новых изделий
- Требованиям заказчиков при аудите
- Возможностям интеграции в современное производство
