Трёхвалковый или четырёхвалковый листогиб — вопрос не предпочтений, а технологии. Разница в конструкции определяет производительность, точность, удобство работы и область применения. 3 валковые вальцы проще и дешевле, но требуют переустановки заготовки для подгибки кромок. 4 валковые вальцы выполняют полный цикл за один установ, экономя до 50% времени на серии. Выбор зависит от объёмов, требований к точности и бюджета.
Конструктивные отличия и принцип работы

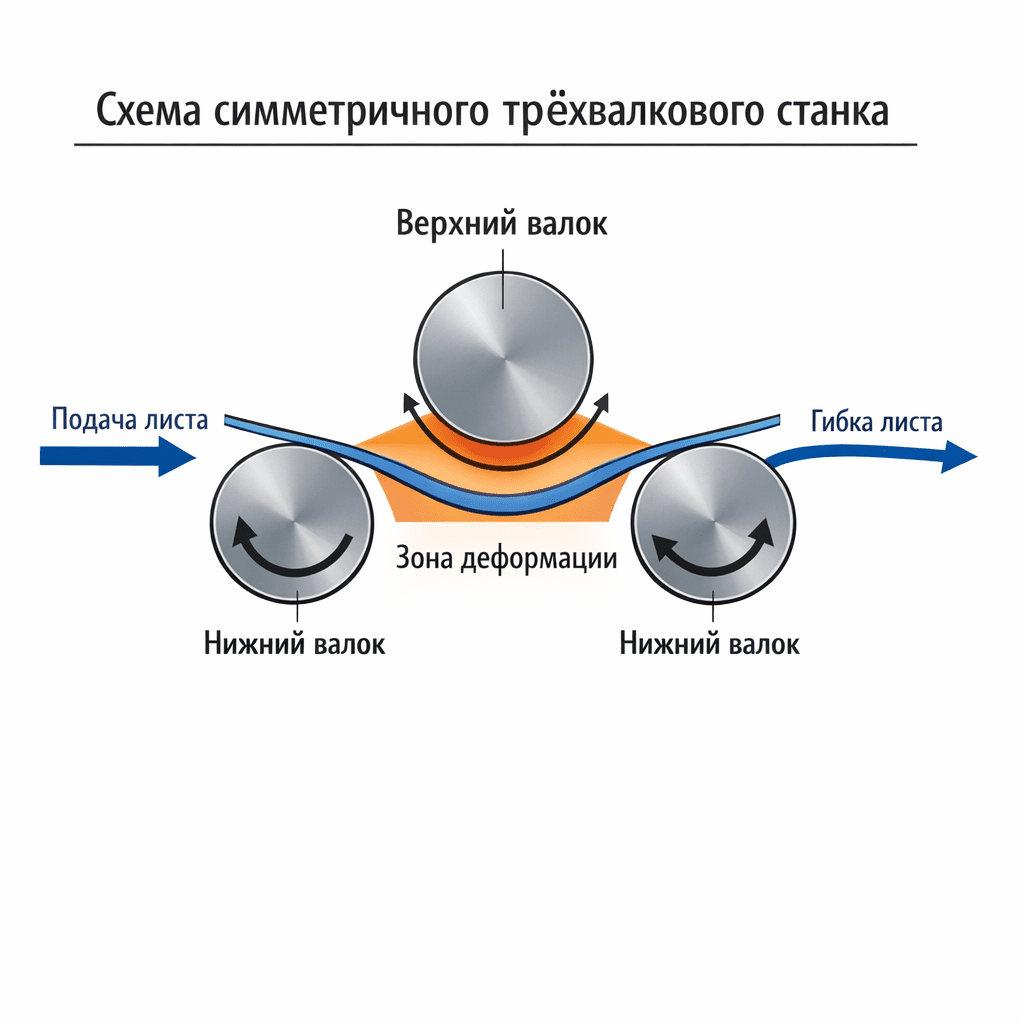

Трёхвалковые листогибы — базовая схема
Трёхвалковый станок для гибки имеет три рабочих валка:
- Верхний валок — создаёт давление, формирует радиус
- Два нижних валка — опорные, обеспечивают подачу листа
Существуют две основные схемы расположения:
| Тип | Расположение валков | Особенности |
|---|---|---|
| Симметричные вальцы | Нижние валки симметричны относительно верхнего | Простая конструкция, большой невальцованный остаток (1,5–2 диаметра верхнего валка) |
| Асимметричные вальцы | Один нижний валок смещён | Меньший невальцованный остаток, возможность подгибки одной кромки без переустановки |
Листогиб трёхвалковый работает по принципу трёхточечного изгиба: лист проходит между верхним и нижними валками, верхний валок опускается и создаёт изгибающий момент.
Четырёхвалковые листогибы — продвинутая схема
Листогиб четырёхвалковый имеет четыре рабочих валка:
- Верхний валок — главный, задаёт радиус
- Нижний валок — прижимной, фиксирует лист
- Два боковых валка — подгибающие, формируют кромки
- Подгибка обеих кромок без переустановки
- Минимальный невальцованный остаток (15–40 мм)
- Точное центрирование листа
- Возможность гибки конусов без специальной оснастки
| Параметр | Симметричный 3-валковый | Асимметричный 3-валковый | 4-валковый |
|---|---|---|---|
| Количество валков | 3 | 3 | 4 |
| Подгибка кромок за один установ | Нет | Одна кромка | Обе кромки |
| Невальцованный остаток | 100–200 мм | 50–100 мм | 15–40 мм |
| Переустановка заготовки | 2 раза | 1 раз | Не требуется |
| Центрирование | Ручное | Ручное | Автоматическое |
Механика захвата листа и формирования радиуса
Скольжение листа — ключевая особенность, определяющая точность при выборе 3 валкового или 4 валкового станка.
Как работает трёхвалковая схема
В трёхвалковой схеме:
- Лист подаётся между верхним и нижними валками
- Нижние валки вращаются, протягивая лист
- Верхний валок опускается, создавая радиус
- Лист проходит насквозь, формируя обечайку
В момент входа кромки в зону деформации происходит проскальзывание. Лист «уходит» на 2–5 мм, что влияет на точность стыковки кромок.
Как работает четырёхвалковая схема
В четырёхвалковой схеме:
- Лист зажимается между верхним и нижним валками
- Зажим обеспечивает точную фиксацию без проскальзывания
- Боковые валки поднимаются, подгибая кромки
- Валки вращаются, лист проходит через зону деформации
- На выходе вторая кромка подгибается автоматически
Отсутствие проскальзывания, точность стыковки кромок ±0,5 мм против ±2–3 мм на трёхвалковых.
Влияние на качество гибки
| Параметр | 3-валковый | 4-валковый |
|---|---|---|
| Проскальзывание при захвате | 2-5 мм | Отсутствует |
| Царапины на поверхности | Возможны | Минимальны |
| Точность стыковки кромок | ±2–3 мм | ±0,5–1 мм |
| Овальность обечайки | 1–2% | 0,3–0,8% |
| Конусность (разница диаметров по длине) | До 2 мм/м | До 0,5 мм/м |
Проблема прямых участков на трёхвалковых станках
Трёхвалковый листогиб — недостатки: главный из них — невальцованные прямые участки на кромках.

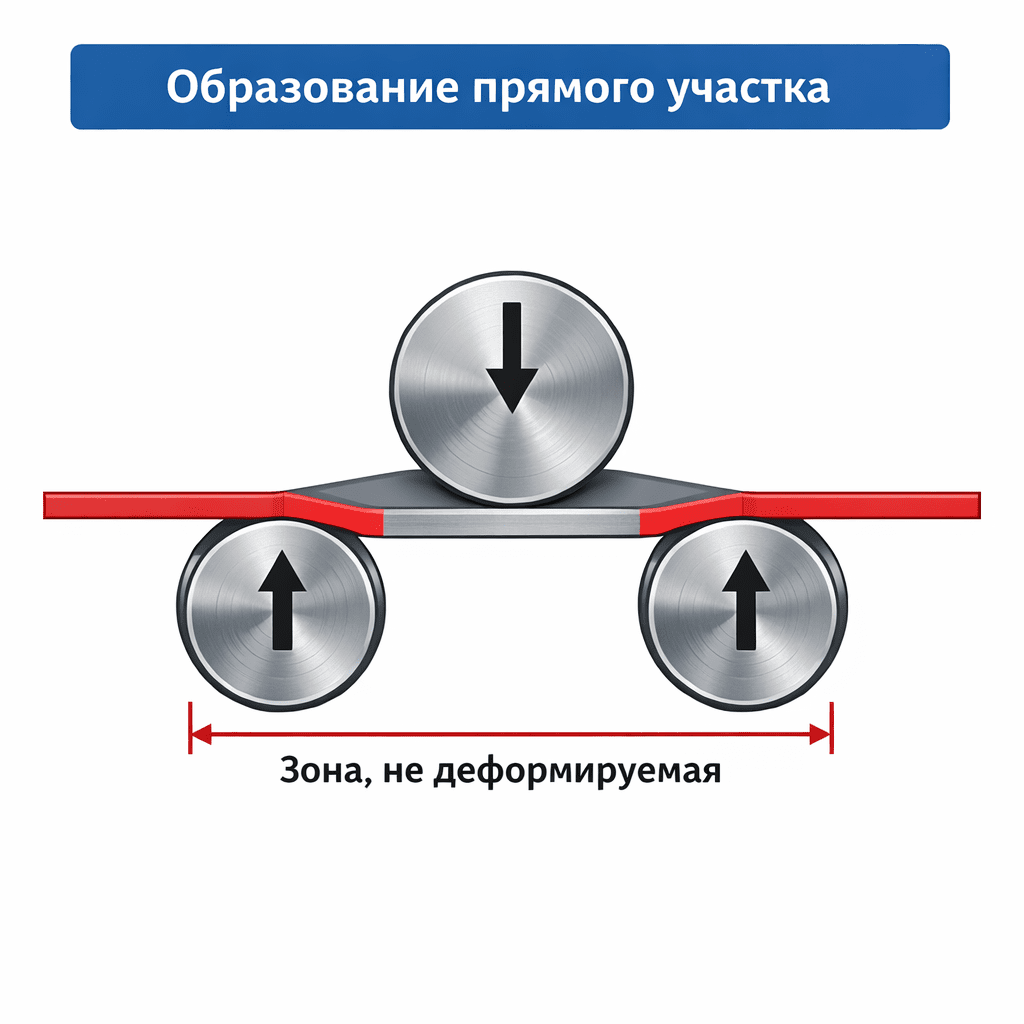

Почему образуются прямые участки
В трёхвалковой схеме деформация начинается на расстоянии от кромки, равном примерно половине расстояния между нижними валками. Участок листа до этой точки остаётся плоским.
L_прям ≈ 0,5 × A + (10–20 мм)
Где A — расстояние между осями нижних валков.
Для типичного станка с A = 200 мм невальцованный остаток составит 110–120 мм с каждой стороны.
Способы решения проблемы
| Метод | Суть | Недостаток |
|---|---|---|
| Предварительная подгибка | Гибка кромки на отдельном оборудовании | Дополнительная операция, +30% времени |
| Переустановка заготовки | Разворот листа на 180° после первого прохода | +40–60% времени, риск повреждения |
| Калибровка молотком | Ручная доводка кромок | Непроизводительно, следы ударов |
| Обрезка прямых участков | Удаление невальцованных кромок | Потеря материала, дополнительная операция |
Решение на четырёхвалковых станках
Подгибка кромки на вальцах четырёхвалковой схемы происходит автоматически:
- Лист зажимается, кромка выступает за линию зажима на 15–40 мм
- Боковой валок поднимается и подгибает кромку
- После прохода аналогично подгибается вторая кромка
Подгибка кромки — сравнение трудоёмкости
Цикл работы на трёхвалковом станке
Для получения обечайки Ø400 мм из листа толщиной 4 мм на симметричных вальцах:
| Операция | Время, мин |
|---|---|
| Подача листа, центрирование | 1,5 |
| Первый проход (формирование радиуса) | 2,0 |
| Извлечение, разворот на 180° | 1,5 |
| Второй проход (подгибка первой кромки) | 2,0 |
| Извлечение, разворот | 1,5 |
| Третий проход (подгибка второй кромки) | 2,0 |
| Калибровка, снятие | 1,5 |
| Итого | 12,0 |
Цикл работы на четырёхвалковом станке
Та же обечайка на 4 валковых вальцах:
| Операция | Время, мин |
|---|---|
| Подача листа, автоматическое центрирование | 0,5 |
| Зажим, подгибка первой кромки | 0,5 |
| Формирование радиуса (один проход) | 2,0 |
| Подгибка второй кромки | 0,5 |
| Калибровка, снятие | 1,0 |
| Итого | 4,5 |
Четырёхвалковый станок выполняет ту же работу в 2,5–3 раза быстрее.
Экономия времени на серии
| Объём партии | 3-валковый (12 мин/шт) | 4-валковый (4,5 мин/шт) | Экономия |
|---|---|---|---|
| 10 шт. | 2 часа | 45 мин | 1 ч 15 мин |
| 50 шт. | 10 часов | 3 ч 45 мин | 6 ч 15 мин |
| 200 шт. | 40 часов | 15 часов | 25 часов |
При серийном производстве разница в стоимости станков окупается за 2–4 месяца.
Точность гибки и достижимые допуски
Факторы, влияющие на точность
Точность гибки зависит от:
- Жёсткости станины и валков
- Точности позиционирования валков
- Стабильности материала заготовки
- Квалификации оператора
Достижимые допуски
| Параметр | 3-валковый (ручной) | 3-валковый (с редуктором) | 4-валковый | 4-валковый с ЧПУ |
|---|---|---|---|---|
| Допуск на диаметр | ±3–5 мм | ±2–3 мм | ±1–1,5 мм | ±0,5 мм |
| Овальность | 1,5–2,5% | 1–1,5% | 0,5–0,8% | 0,3–0,5% |
| Конусность | До 3 мм/м | До 2 мм/м | До 0,8 мм/м | До 0,3 мм/м |
| Стыковка кромок | ±3–5 мм | ±2–3 мм | ±1 мм | ±0,3 мм |
Требования ГОСТ и ISO
Для ответственных конструкций (сосуды под давлением по ГОСТ 34347-2017, трубопроводы по ГОСТ 32569-2013) типичные требования:
- Отклонение диаметра: не более 1% от номинала
- Овальность: не более 1%
- Смещение кромок: не более 10% толщины стенки
Для соответствия требованиям ГОСТ на ответственные изделия трёхвалковые станки требуют дополнительной калибровки или вообще не подходят. Четырёхвалковые обеспечивают требуемую точность без дополнительных операций.
Освоение оператором и требования к квалификации
Трёхвалковые станки
Сложность освоения: высокая.
Оператор должен:
- Понимать механику трёхточечного изгиба
- Уметь рассчитывать количество проходов для разных радиусов
- Владеть техникой переустановки заготовки
- Компенсировать пружинение «на глаз»
- Контролировать симметричность гибки вручную
- Недооценка пружинения — деталь получается «раскрытой»
- Неправильная последовательность проходов — спиральность
- Неточное центрирование — конусность обечайки
- Избыточное давление — деформация валков и заготовки
Срок выхода на производительность: 2–3 месяца для опытного слесаря, 4–6 месяцев для новичка.
Четырёхвалковые станки
Сложность освоения: средняя.
Оператор должен:
- Знать основы работы с оборудованием
- Уметь выставлять параметры по таблицам или ЧПУ
- Контролировать качество входного материала
Срок выхода на производительность: 2–4 недели для опытного слесаря, 1–2 месяца для новичка.
Четырёхвалковые проще в освоении, меньше зависят от квалификации оператора, обеспечивают стабильный результат.
Сравнение требований к оператору
| Критерий | 3-валковый | 4-валковый |
|---|---|---|
| Минимальный разряд | 4–5 | 3–4 |
| Время обучения | 2–6 месяцев | 2–8 недель |
| Влияние квалификации на качество | Высокое | Среднее |
| Физическая нагрузка | Высокая (переустановки) | Низкая |
| Вероятность брака по вине оператора | 5–10% | 1–3% |
Автоматизация и совместимость с ЧПУ
Почему четырёхвалковые лучше автоматизируются
ЧПУ вальцы — это станки с числовым программным управлением позиционированием валков и автоматическим циклом гибки.
Автоматизация на 3-валковых ограничена
- Необходимость переустановки заготовки требует участия оператора
- Проскальзывание при захвате не позволяет точно контролировать положение
- Большой разброс параметров входного материала требует коррекции «на ходу»
На 4-валковых — полная автоматизация
- Зажим листа исключает проскальзывание — точное позиционирование
- Все операции выполняются за один установ без прерываний
- Датчики положения валков обеспечивают обратную связь
- Возможно запоминание программ для типовых деталей
Функции ЧПУ на четырёхвалковых станках
Автоматический расчёт проходов
Сокращение времени наладки на 60–80%
Компенсация пружинения
Точность с первой детали
Библиотека деталей
Переналадка за 1–2 минуты
Контроль усилия
Предотвращение перегрузок
Диагностика
Раннее выявление износа
Протоколирование
Документация для ISO 9001
Примеры станков с ЧПУ
| Бренд | Модель | Тип | Система ЧПУ |
|---|---|---|---|
| Sahinler | 4R HS | 4-валковый гидравлический | Siemens/собственная |
| Durma | HRB-4 | 4-валковый гидравлический | Cybelec |
| DAVI | MCB | 4-валковый гидравлический | Siemens |
Целесообразно при серийном производстве от 50 деталей в смену или требованиях к документированию качества (ISO 9001, ГОСТ РВ 0015-002).
Экономика выбора: окупаемость инвестиций
Разница в стоимости
Отличие трёхвалковых от четырёхвалковых вальцов в цене составляет 40–80% в пользу трёхвалковых при сопоставимых характеристиках по толщине и ширине листа.
| Класс станка | 3-валковый (условно) | 4-валковый (условно) | Разница |
|---|---|---|---|
| Лёгкий (до 4 мм × 1500 мм) | 100% | 150–170% | +50–70% |
| Средний (до 8 мм × 2000 мм) | 100% | 140–160% | +40–60% |
| Тяжёлый (до 16 мм × 3000 мм) | 100% | 160–180% | +60–80% |
Расчёт окупаемости
- Разница в стоимости: 800 000 руб. (условно)
- Экономия времени на детали: 7,5 мин
- Среднесменная выработка: 40 деталей
- Стоимость машино-часа: 1 500 руб.
Экономия времени в смену
40 × 7,5 = 300 мин = 5 часов
Экономия в деньгах
5 × 1 500 = 7 500 руб./смена
Экономия в месяц
22 × 7 500 = 165 000 руб.
Срок окупаемости
800 000 / 165 000 = 4,8 месяца
Когда окупаемость не достигается
- Объём работ менее 10 деталей в день
- 90% деталей не требуют подгибки кромок (идут под обрезку)
- Станок простаивает более 50% времени
- Бюджет критически ограничен, нет возможности финансирования
Позволяют приобрести более производительный станок без единовременного изъятия средств из оборота. Вальцовочные станки доступны с различными программами финансирования.
Сравнительная таблица с примерами моделей
Сравнение характеристик типовых станков
| Параметр | Stalex ESR-1300×2,5 (3-валк.) | MetalMaster MRM-2050×3,5 (3-валк., асимм.) | Sahinler 4R HS 15-200 (4-валк.) |
|---|---|---|---|
| Тип | Симметричный 3-валковый | Асимметричный 3-валковый | 4-валковый гидравлический |
| Макс. толщина (Ст3) | 2,5 мм | 3,5 мм | 15 мм |
| Рабочая длина | 1300 мм | 2050 мм | 2000 мм |
| Диаметр верхнего валка | 76 мм | 140 мм | 240 мм |
| Мин. диаметр гибки | 180 мм | 200 мм | 280 мм |
| Невальцованный остаток | 120 мм | 60 мм | 25 мм |
| Привод | Электромеханический | Электромеханический | Гидравлический |
| ЧПУ | Нет | Нет | Да |
| Производительность (усл.) | 100% | 130% | 250% |
| Масса | 320 кг | 1 800 кг | 8 500 кг |
Рекомендации по выбору
| Задача | Рекомендуемый тип | Пример модели |
|---|---|---|
| Мастерская, разовые заказы | Симметричный 3-валковый | Stalex W01-1,5×1300 |
| Малая серия, без требований к кромкам | Асимметричный 3-валковый | MetalMaster MSR-1315 |
| Средняя серия, ёмкостное оборудование | 4-валковый электромеханический | MetalMaster MRM-2550×4 |
| Крупная серия, сосуды под давлением | 4-валковый гидравлический с ЧПУ | Sahinler 4R HS |
| Судостроение, нефтегаз | 4-валковый с ЧПУ, усиленный | Durma HRB-4, DAVI |
Итоговое сравнение
| Критерий | 3-валковый | 4-валковый |
|---|---|---|
| Стоимость | ✓✓ Ниже на 40–80% | ✓ Выше |
| Производительность | ✓ Базовая | ✓✓ Выше в 2–3 раза |
| Точность | ✓ Достаточная для общих работ | ✓✓ Соответствует ГОСТ |
| Подгибка кромок | ✗ Требует переустановки | ✓✓ Автоматическая |
| Квалификация оператора | ✗ Высокие требования | ✓ Средние требования |
| Автоматизация | ✗ Ограничена | ✓✓ Полная |
| Обслуживание | ✓✓ Простое | ✓ Сложнее (гидравлика) |
| Ремонтопригодность | ✓✓ Высокая | ✓ Высокая |
Как выбрать подходящий станок
Алгоритм выбора
- Определите типовые детали — диаметры, толщины, материалы
- Оцените объёмы — штук в смену, месяц
- Проанализируйте требования к кромкам — нужна ли подгибка или будет обрезка
- Рассчитайте окупаемость — сравните экономию времени с разницей в стоимости
- Оцените перспективы — рост объёмов, новые заказчики
Когда выбрать четырёхвалковый
- Объём от 30 деталей с подгибкой в смену
- Требования к точности ±1 мм по диаметру
- Работа с тонким листом (царапины недопустимы)
- Планы на автоматизацию
- Изготовление ответственных изделий
Когда достаточно трёхвалкового
- Эпизодическая загрузка (до 2 часов в день)
- Детали без требований к кромкам
- Ограниченный бюджет без возможности финансирования
- Учебные цели
- Ремонтные работы, прототипирование
Нужна помощь в выборе вальцов?
Подберём оптимальный станок под ваши задачи и бюджет. Для четырёхвалковых станков доступны лизинг, кредит, отсрочка платежа.
FAQ — часто задаваемые вопросы
Главное отличие — способ подгибки кромок. Трёхвалковый требует переустановки заготовки (2–3 прохода), четырёхвалковый выполняет подгибку обеих кромок за один установ. Это даёт разницу в производительности 2–3 раза.
На симметричных трёхвалковых — 100–200 мм, на асимметричных — 50–100 мм, на четырёхвалковых — 15–40 мм. Эта разница критична для изделий, где кромки не обрезаются.
Четырёхвалковый станок. Минимальный невальцованный остаток и точность стыковки кромок ±0,5–1 мм обеспечивают качественную сборку под сварку без дополнительной подгонки.
Можно, но сложно. Требуется специальная оснастка или ручная коррекция положения листа. На четырёхвалковом конусы гнутся за счёт независимой регулировки боковых валков.
Минимум 4–5 разряд слесаря. Срок обучения 2–6 месяцев. Качество сильно зависит от опыта. Для четырёхвалковых достаточно 3–4 разряда, обучение 2–8 недель.
Зажим листа между верхним и нижним валками исключает проскальзывание. Все операции выполняются за один установ без участия оператора. Это позволяет точно контролировать позицию и усилие.
При серийном производстве (40+ деталей с подгибкой в смену) — за 4–6 месяцев. При средней загрузке (20 деталей в смену) — за 8–12 месяцев. При эпизодической работе может не окупиться.
Предпочтительны четырёхвалковые — меньше царапин из-за отсутствия проскальзывания. Валки должны иметь полированную поверхность (Ra ≤ 0,8 мкм) или защитное покрытие.
Нет. Трёхвалковые оптимальны для малых объёмов и грубой работы, четырёхвалковые — для серии и точности. Выбор определяется конкретными задачами.
Рассмотрите асимметричные трёхвалковые — компромисс между ценой и возможностями. Или оформите четырёхвалковый в лизинг: платежи распределяются на 2–5 лет, станок окупается за счёт экономии времени.
Трёхвалковые электромеханические — минимум обслуживания (смазка, проверка зазоров). Четырёхвалковые гидравлические требуют контроля уровня и качества масла, замены фильтров, проверки уплотнений.
Нет, это разные конструкции. Можно установить дополнительные приспособления для подгибки кромок, но принципиально производительность не изменится.
Выводы
Выбор между трёхвалковым и четырёхвалковым листогибом — это выбор между начальными инвестициями и долгосрочной эффективностью. Для серийного производства с требованиями к качеству кромок четырёхвалковый станок окупается за 4–6 месяцев. Для эпизодических работ и прототипирования трёхвалкового достаточно.
Ключевой вопрос: нужна ли подгибка кромок и каков объём работ? Если подгибка нужна и деталей более 30 в смену — четырёхвалковый станок экономически оправдан. Если кромки обрезаются или работа эпизодическая — достаточно трёхвалкового.
