Гибка конуса на вальцах — одна из сложнейших операций листовой металлообработки. В отличие от цилиндра, где все точки заготовки проходят одинаковый путь, при гибке конуса внутренний край должен деформироваться сильнее наружного. Без правильной настройки станка, точного расчёта развёртки и понимания физики процесса результатом будет брак — скрученная заготовка, гофры, овальность. В статье приведён пошаговый алгоритм: от расчёта развёртки до финишной подгонки.

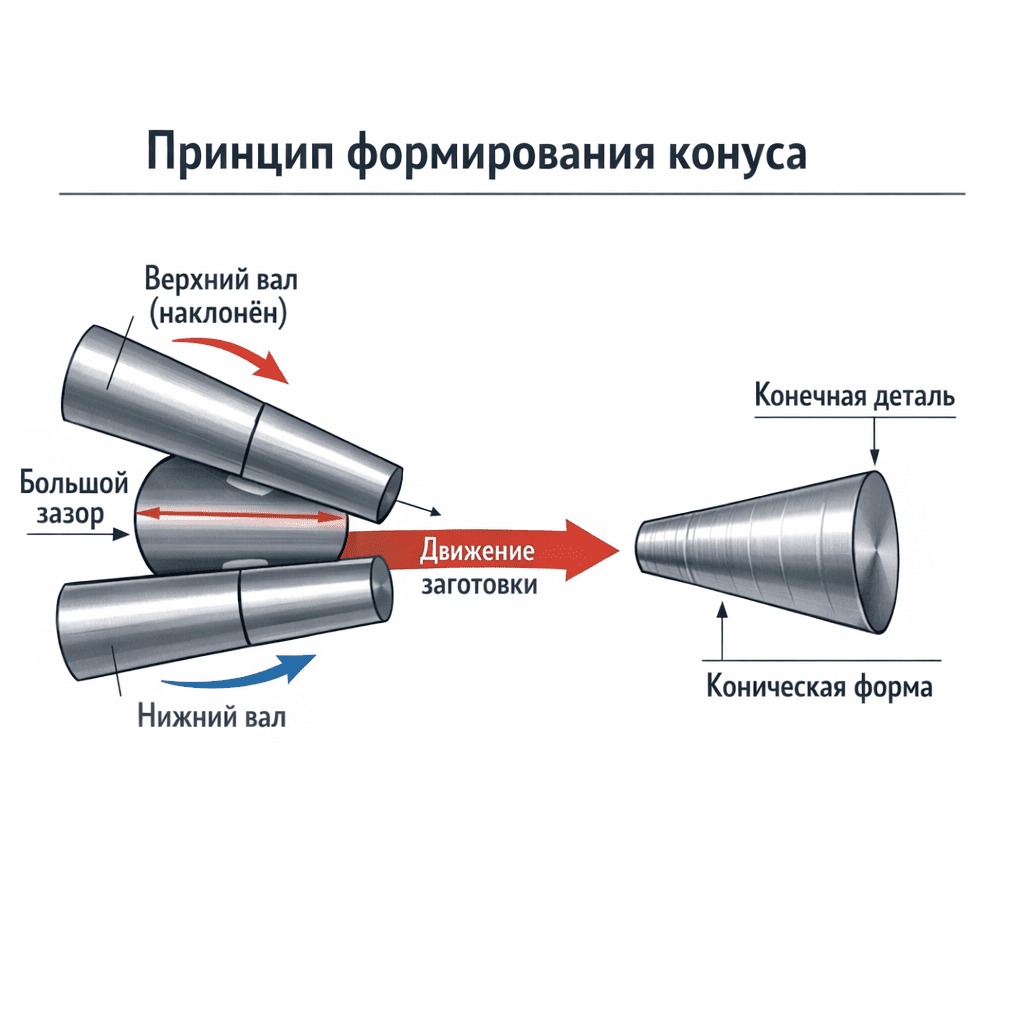

Физика процесса: как формируется коническая обечайка
Принцип конусной вальцовки — создание разной степени деформации по ширине заготовки. Край с меньшим радиусом (будущее малое основание конуса) должен быть изогнут сильнее, чем край с большим радиусом.
Почему конус не получается при обычных настройках
Стандартная (цилиндрическая) вальцовка
- Все точки заготовки проходят одинаковое расстояние за один оборот валов
- Деформация равномерна по всей ширине листа
- Результат — цилиндр
Вальцовка конических заготовок
- Внутренний край должен пройти меньший путь
- Внешний край — больший путь
- Разница в скорости движения краёв создаёт коническую форму
Способы создания разницы скоростей
| Способ | Механизм | Применение |
|---|---|---|
| Перекос верхнего вала | Одна сторона вала опущена ниже — больший прижим и деформация | Трёхвалковые станки с функцией перекоса |
| Независимая регулировка боковых валов | Разное расположение валов с двух сторон | 4-валковые станки |
| Упор для конуса | Заготовка упирается внутренним краем, а внешним проскальзывает | Приспособление для конической гибки |
| Подача под углом | Заготовка подаётся не перпендикулярно валам | Ручная техника, низкая точность |
Чем больше разница между большим и малым основанием конуса при малой высоте, тем сильнее требуется перекос валов.

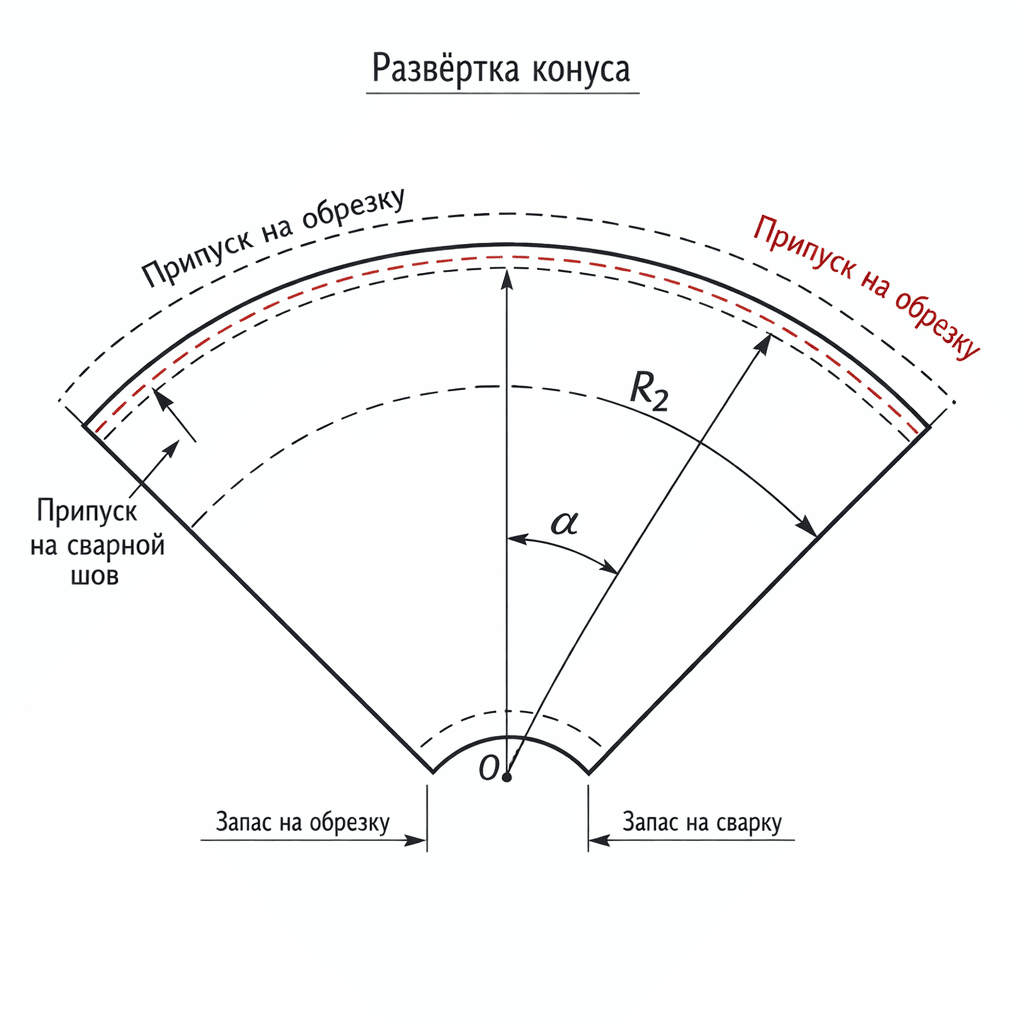

Расчёт и построение развёртки конуса
Развёртка конуса для вальцовки — это секторное кольцо, параметры которого рассчитываются по геометрии готового изделия.
Исходные данные
- D — диаметр большого основания, мм
- d — диаметр малого основания, мм
- H — высота конуса, мм
- t — толщина листа, мм
Формулы расчёта
L = √[(D − d)² / 4 + H²]
θ = arctg[(D − d) / (2H)]
R₁ = d / (2 × sin θ) — внутренний радиус (малое основание)
R₂ = D / (2 × sin θ) — наружный радиус (большое основание)
α = 360° × sin θ
Практический пример
Требуется изготовить конусный переход:
Расчёт:
| Параметр | Формула | Результат |
|---|---|---|
| Образующая L | √[(500−300)²/4 + 400²] | 412,3 мм |
| Полуугол θ | arctg[(500−300)/(2×400)] | 14,04° |
| sin θ | — | 0,2425 |
| Внутренний радиус R₁ | 300/(2×0,2425) | 618,6 мм |
| Наружный радиус R₂ | 500/(2×0,2425) | 1031,0 мм |
| Угол сектора α | 360°×0,2425 | 87,3° |
Развёртка: сектор с внутренним радиусом 618,6 мм, наружным радиусом 1031,0 мм, углом 87,3°.
Припуски
| Припуск | Величина | Назначение |
|---|---|---|
| На сварной шов | 2–3 мм на сторону | Стыковка кромок |
| На обрезку | 10–15 мм на радиус | Компенсация деформации краёв |
| На невальцуемые концы | Зависит от станка | Подгибка кромок |
Подготовка заготовки к вальцовке
Раскрой
Разметка и резка
Разметка по шаблону или раскрой с ЧПУ. При лазерной/плазменной резке учитывайте ширину реза (0,2–3 мм в зависимости от технологии).
Направление проката
Расположите развёртку так, чтобы направление проката совпадало с образующей конуса — это уменьшит пружинение.
Маркировка
Отметьте внутренний и внешний края, направление подачи в станок.
Подготовка кромок
- Зачистка заусенцев — острые кромки повреждают валы и оставляют риски на заготовке
- Подготовка под сварку (при необходимости) — выполняется до вальцовки, пока лист плоский
- Проверка геометрии — радиусы и угол сектора должны соответствовать расчёту с точностью ±0,5 мм
Используйте станки лазерной резки или плазменной резки для точного раскроя развёртки — это снизит объём доработок после вальцовки.
Настройка станка для конусной вальцовки
Для настройки вальцов для конусной вальцовки необходимо создать разницу в зазорах между валами с двух сторон станка. Конкретные действия зависят от типа оборудования.

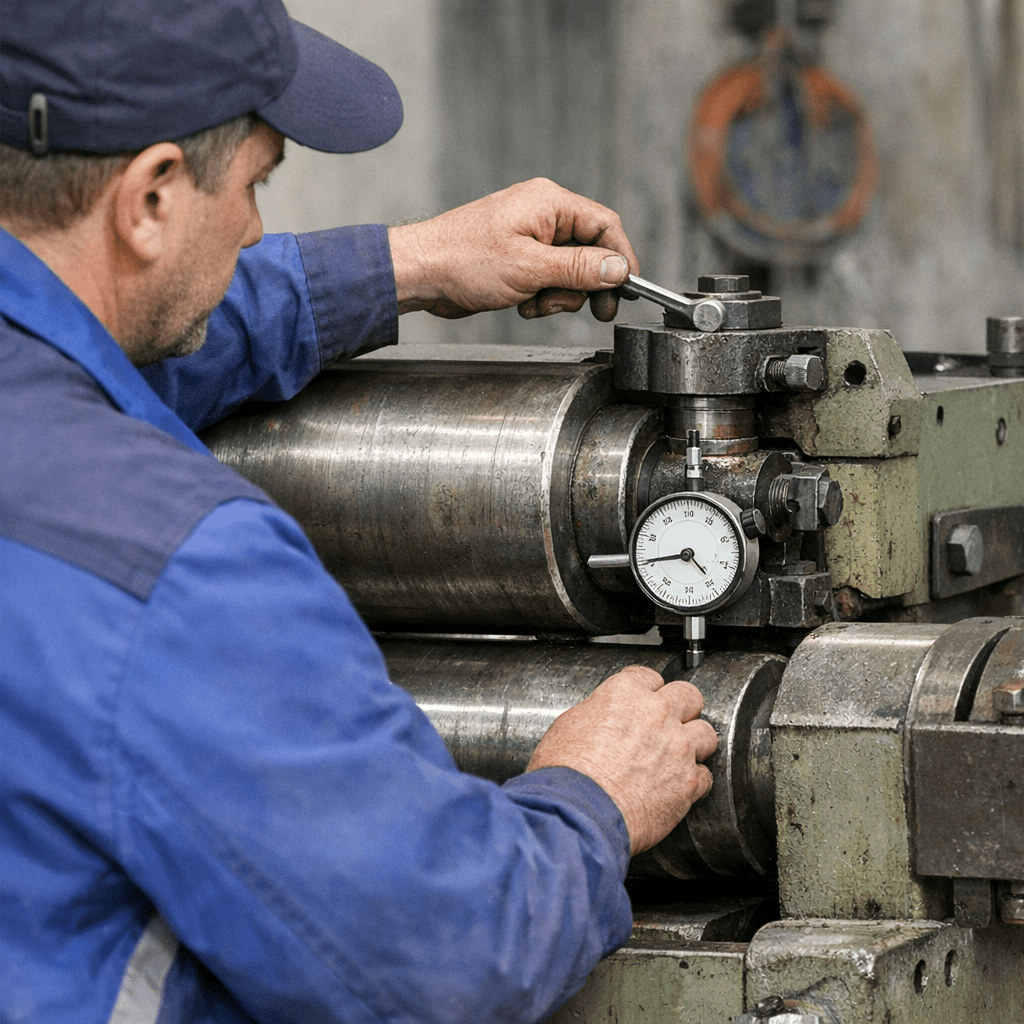

Трёхвалковые станки с функцией перекоса
Принцип: верхний вал наклоняется — со стороны малого радиуса зазор меньше, деформация больше.
ΔZ = t × (R₂ − R₁) / R₂
Для примера выше: ΔZ = 2 × (1031 − 618,6) / 1031 = 0,8 мм
Последовательность действий:
- Рассчитайте требуемую разницу зазоров по формуле
- Установите базовый зазор (равный толщине листа минус 0,05–0,1 мм) со стороны большего радиуса
- Опустите противоположную сторону верхнего вала на величину ΔZ
- Проверьте перекос с помощью щупов или индикатора
Четырёхвалковые станки
Независимая регулировка каждого бокового вала позволяет точнее задать геометрию конуса.
Последовательность действий:
- Верхний и нижний центральные валы — параллельны, зазор равен толщине листа
- Боковой вал со стороны малого радиуса — поднят выше (меньший радиус гибки)
- Боковой вал со стороны большого радиуса — опущен ниже (больший радиус гибки)
- Соотношение положений валов пропорционально R₁ / R₂
Приспособление для конической гибки (упор для конуса)
На станках без функции перекоса валов используется упорный ролик или планка, ограничивающий движение внутреннего края заготовки:
- Упор устанавливается со стороны малого радиуса
- Заготовка при вращении упирается внутренним краем
- Внешний край свободно проскальзывает — скорость выше
- Результат — коническая форма
Подходит для конусов с небольшим углом (до 15–20°), при большем угле заготовка деформируется неравномерно.

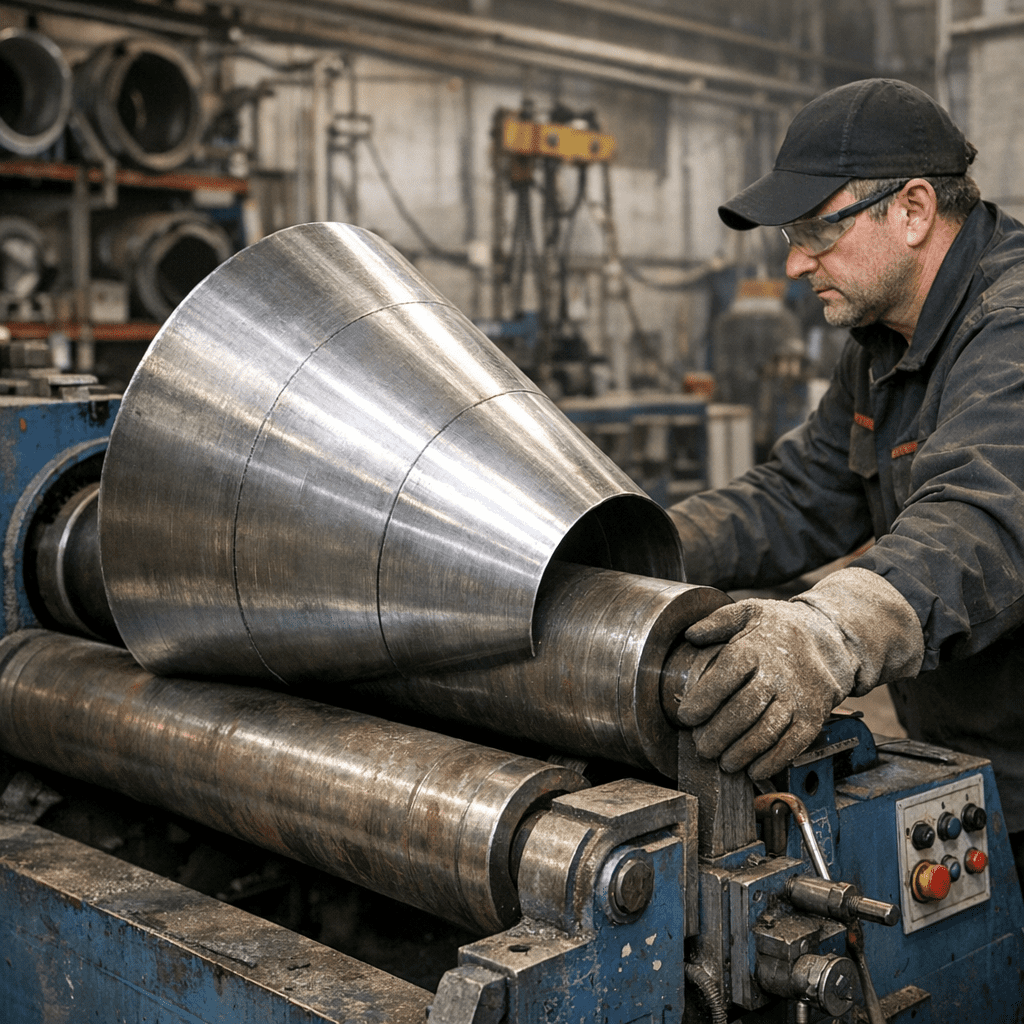

Пошаговая технология гибки конуса
Пробная гибка
Используйте обрезок того же материала и той же толщины. Вырежьте уменьшенную развёртку (в масштабе 1:2 или 1:3) и выполните пробную гибку. Это сэкономит материал и время на настройку.
Заправка заготовки
Подайте развёртку в станок наружным краем вперёд (стороной с большим радиусом). Расположите заготовку так, чтобы внутренний край находился со стороны большего прижима (перекоса). Убедитесь, что лист лежит на нижних валах без перекоса относительно оси станка.
Первый проход
Установите минимальный прижим — заготовка должна захватываться валами без деформации. Пропустите лист на малой скорости. Осмотрите: края должны начать загибаться с разной интенсивностью.
Последующие проходы
Увеличивайте прижим на 0,3–0,5 мм за проход. После каждого прохода проверяйте радиус гибки на обоих краях, отсутствие гофр и смещение заготовки. Типичное количество проходов: 4–8.
Финишная подгонка
Совместите кромки развёртки — проверьте прилегание. При несовпадении радиусов скорректируйте перекос. Невальцуемые концы загните с помощью кромкогиба или пресса.
Контроль
Измерьте диаметры оснований, высоту конуса, прямолинейность образующей. Проверьте зазор на стыке кромок.
Параметры контроля
| Параметр | Метод контроля | Допуск |
|---|---|---|
| Диаметр большого основания | Рулетка по периметру | ±2 мм |
| Диаметр малого основания | Рулетка по периметру | ±1,5 мм |
| Высота конуса | Линейка, угольник | ±1 мм |
| Прямолинейность образующей | Линейка 1 м, щупы | ≤ 1 мм/м |
| Зазор стыка | Щупы | ≤ 1,5 мм |

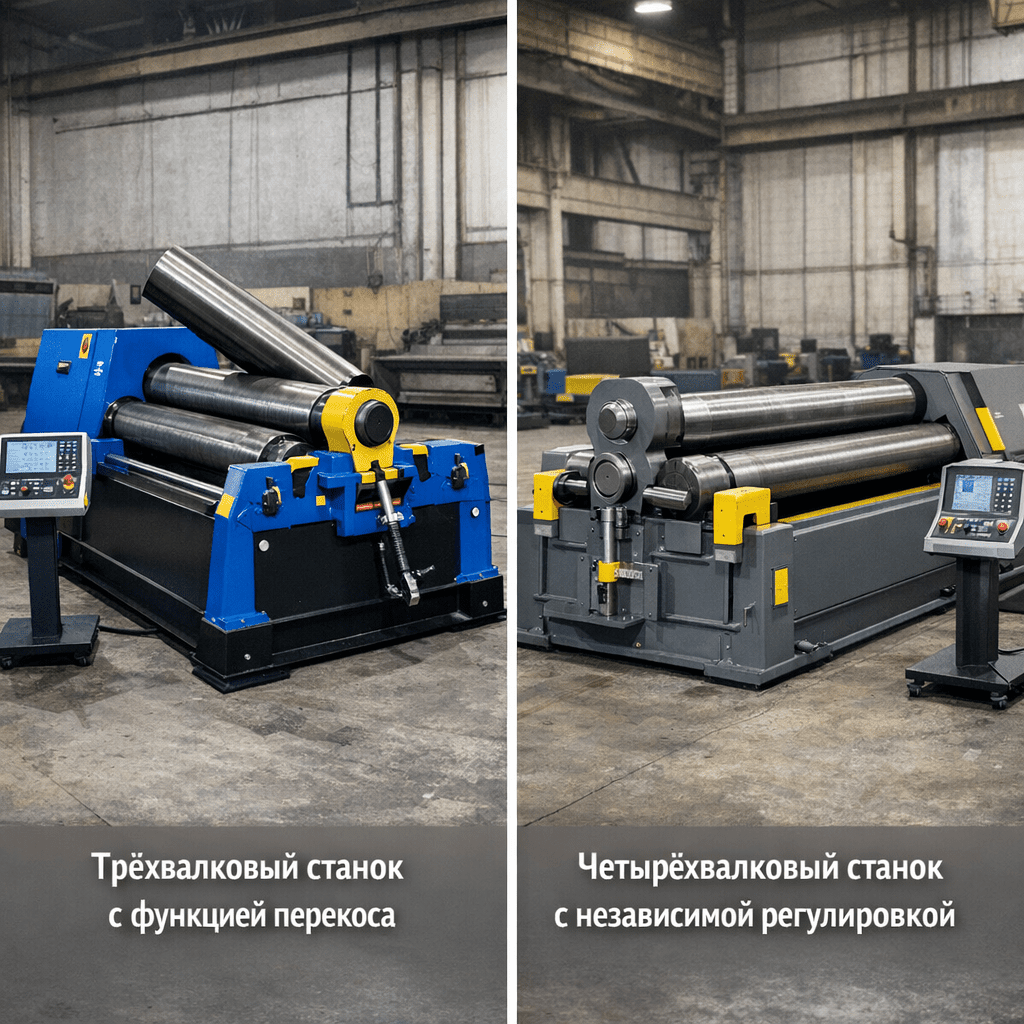

Сравнение трёхвалковых и четырёхвалковых станков для вальцовки конусов
Четырёхвалковые вальцы для конусов обеспечивают более точный результат и требуют меньше ручных операций.
| Параметр | Трёхвалковые с перекосом | Четырёхвалковые |
|---|---|---|
| Возможность гибки конуса | Да, с ограничениями | Да, полноценная |
| Независимая регулировка краёв | Только из-за перекоса верхнего вала | Раздельная настройка боковых валов |
| Невальцуемые концы | 1,5–2 диаметра верхнего вала | 0,5–1 диаметр (минимальные) |
| Центрирование заготовки | Ручное, оператор контролирует | Автоматическое прижимом сверху |
| Точность геометрии конуса | ±3–5 мм по диаметру | ±1–2 мм по диаметру |
| Скорость настройки | 15–30 минут | 10–15 минут |
| Повторяемость (серия) | Средняя | Высокая |
| Максимальный угол конуса | До 20–25° | До 35–40° |
| Автоматизация (ЧПУ) | Редко | Часто |
Когда достаточно трёхвалкового станка
- Единичное производство конусов
- Угол конуса до 15°
- Допуск на диаметры ±3 мм и более
- Наличие кромкогиба для подгибки концов
Когда нужен четырёхвалковый станок
- Серийное производство конусов
- Угол конуса более 15°
- Жёсткие допуски (±1–2 мм)
- Тонкий лист (до 2 мм) — проще центрировать
- Работа с нержавеющей сталью и алюминием — меньше риск повреждения поверхности
Экономика процесса: когда конусы становятся выгодными
Структура себестоимости конусной обечайки
| Статья затрат | Доля в себестоимости | Как снизить |
|---|---|---|
| Материал (лист + отходы) | 40–55% | Оптимизация раскроя, уменьшение припусков |
| Работа оператора | 20–30% | Сокращение количества проходов, автоматизация |
| Настройка станка | 10–20% | Использование ЧПУ, сохранение программ |
| Брак и переделки | 5–15% | Пробная гибка, точная развёртка |
Влияние оборудования на экономику
Пример: партия из 20 конусных переходов Ø500/Ø300, H=400, сталь 2 мм.
| Показатель | 3-валковые, ручная настройка | 4-валковые с ЧПУ |
|---|---|---|
| Время настройки на первую деталь | 40 мин | 15 мин |
| Время гибки одной детали | 12 мин | 7 мин |
| Доработка кромок | 8 мин | 3 мин |
| Брак | 2 шт. (10%) | 0 |
| Общее время на партию | 9,5 часов | 4,2 часа |
При регулярных заказах на конические изделия инвестиции в четырёхвалковый станок окупаются за 6–12 месяцев.
Сокращение простоев
Приспособление для конической гибки
Упор позволяет использовать имеющийся трёхвалковый станок без перекоса — инвестиции минимальны.
Сохранение настроек
Память ЧПУ исключает повторную настройку при повторных заказах.
Гибкий подбор оборудования
При отсутствии нужного станка на складе мы подберём аналог — более дешёвый или производительный, с учётом задач по конусам.

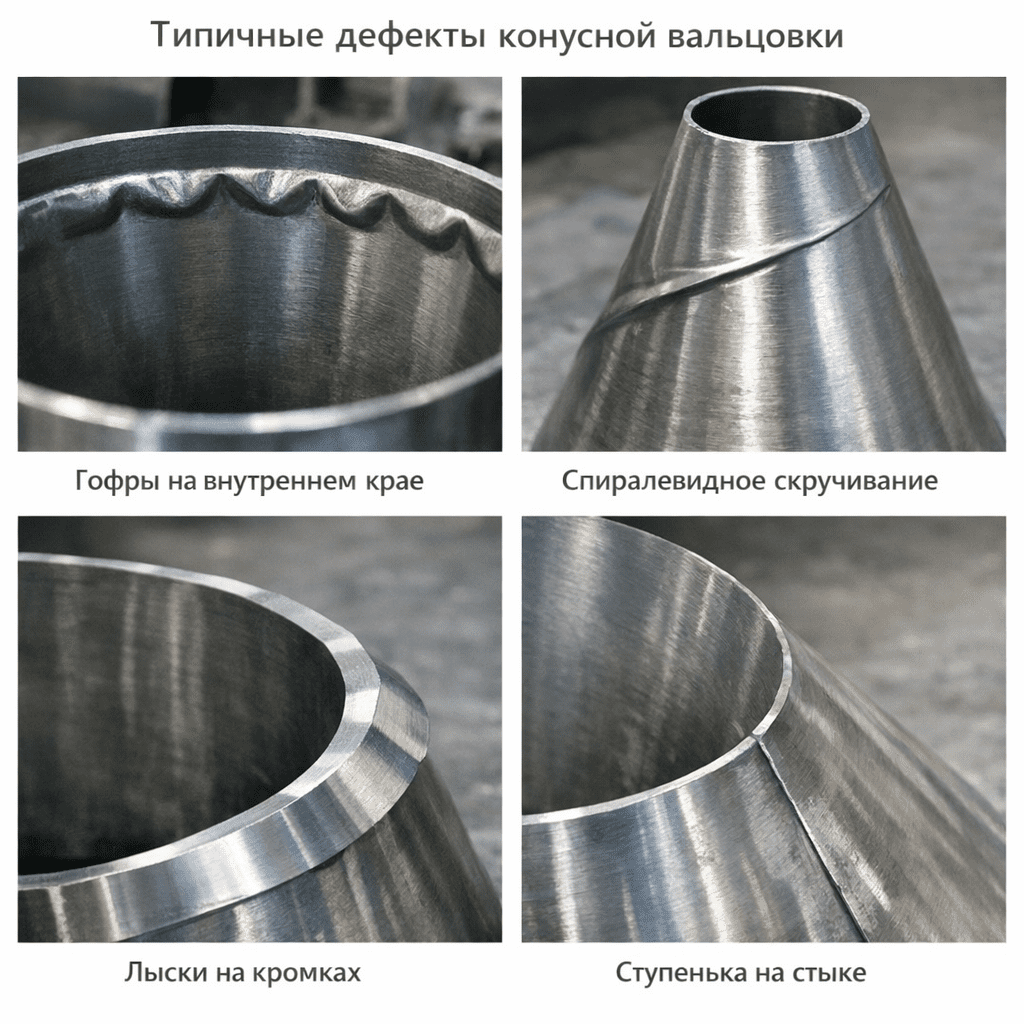

Типичные дефекты при гибке конусов и их устранение
Гофрообразование (волнистость) на внутреннем крае
Причина: избыточное сжатие металла — внутренний край «не помещается» в меньший периметр.
Решение: Уменьшить прижим со стороны малого радиуса. Увеличить количество проходов с меньшей деформацией за проход. Для тонкого листа (до 1,5 мм) использовать промежуточный отжиг.
Спиралевидное скручивание заготовки
Причина: неравномерный перекос валов или смещение заготовки при подаче.
Решение: Проверить параллельность валов в горизонтальной плоскости. Контролировать положение заготовки. Снизить скорость вальцовки.
Овальность оснований
Причина: неравномерное пружинение, неправильная развёртка, нестабильность прижима.
Решение: Перепроверить расчёт развёртки. Использовать цилиндрическую оправку для калибровки. Увеличить перегиб на 2–3° для компенсации пружинения.
Несовпадение кромок по высоте («ступенька»)
Причина: смещение заготовки в процессе гибки, неравномерная толщина листа.
Решение: Зафиксировать заготовку при заправке. Проверить толщину листа. Откорректировать кромку механической обработкой.
Сводная таблица дефектов
| Дефект | Вероятная причина | Корректирующее действие |
|---|---|---|
| Гофры на малом радиусе | Избыток прижима | Уменьшить перекос, добавить проходы |
| Спираль | Перекос в горизонтали | Проверить параллельность осей |
| Овальность | Ошибка развёртки | Пересчитать R₁, R₂, α |
| Ступенька на стыке | Смещение заготовки | Фиксировать, снизить скорость |
| Лыски | Невальцуемые концы | Подгибка кромок |
| Риски на поверхности | Грязные валы | Очистка, полировка |

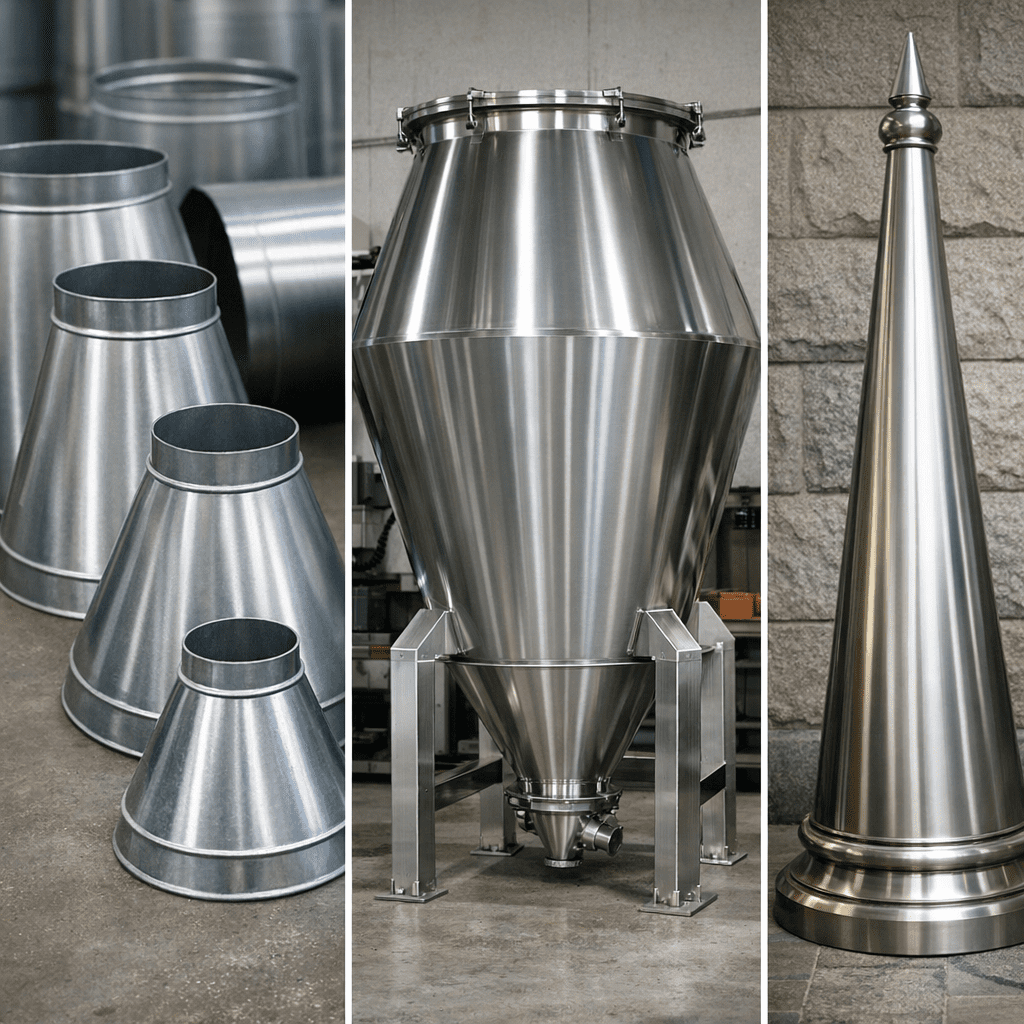

Примеры изделий, получаемых методом конусной вальцовки
Конусные переходы (редукторы)
Соединение воздуховодов и трубопроводов разного диаметра
Воронки, бункеры
Системы хранения сыпучих материалов
Конические днища ёмкостей
Резервуары, баки, силосы
Элементы вентиляции
Зонты, дефлекторы, диффузоры
Декоративные изделия
Колонны, опоры освещения, архитектурные формы
Кожухи оборудования
Обтекатели, корпуса, ограждения
Часто задаваемые вопросы
Да, при использовании упора для конуса или ручной подачи под углом. Точность будет ниже — подходит для конусов с углом до 10–15° и допуском ±5 мм.
Используйте формулы: образующая L = √[(D−d)²/4 + H²], полуугол θ = arctg[(D−d)/(2H)], радиусы развёртки R₁ = d/(2sinθ) и R₂ = D/(2sinθ), угол сектора α = 360°×sinθ. Добавьте припуски на шов и обрезку.
Гофры на внутреннем крае — следствие избыточного сжатия металла. Решение: уменьшить прижим, увеличить количество проходов, использовать промежуточный отжиг для тонкого листа.
Четырёхвалковый обеспечивает точность ±1–2 мм, минимальные невальцуемые концы и простую настройку. Трёхвалковый дешевле, но требует доработки кромок и обеспечивает точность ±3–5 мм.
Большой угол требует значительного перекоса валов — используйте четырёхвалковый станок. Альтернатива — изготовление конуса из нескольких секторов с последующей сваркой.
Минимальная толщина определяется устойчивостью заготовки — обычно от 0,8 до 1 мм. Максимальная — мощностью станка. Для конусов ограничение обычно на 20–30% ниже, чем для цилиндров на том же станке.
На трёхвалковых станках — да, невальцованные концы составляют 1,5–2 диаметра верхнего вала. На четырёхвалковых станках — часто не требуется.
Измерьте периметр оснований (рулеткой), высоту (линейкой), прямолинейность образующей (правилом + щупами). Сравните с чертежом. Допуски зависят от назначения изделия.
Да, с учётом особенностей материала: полиуретановые валы или защитная плёнка для нержавеющей стали, увеличенный радиус для алюминия. Настройки прижима отличаются.
Проверьте развёртку — угол сектора может быть неверным. Отрегулируйте перекос валов. При небольшом расхождении (до 5 мм) используйте клиновые прокладки при сварке.
Используйте станок с ЧПУ — сохраняйте программы. Для ручных станков — ведите журнал настроек с указанием положения валов для каждого типоразмера конуса.
Да. Упор для конуса может быть изготовлен как отдельная оснастка для установки на имеющийся станок. При подборе оборудования мы учитываем задачи, связанные с конусами, и предлагаем необходимые опции.
Нужен станок для вальцовки конусов?
Поможем подобрать оборудование под ваши задачи — от ручных вальцов до станков с ЧПУ
Выводы
Вальцовка конуса требует понимания физики процесса, точного расчёта развёртки и правильной настройки оборудования. Ключевые моменты:
- Расчёт развёртки — используйте формулы для определения радиусов R₁ и R₂, угла сектора α, добавляйте припуски
- Настройка станка — создайте разницу зазоров между валами для формирования конической формы
- Выбор оборудования — четырёхвалковые станки обеспечивают точность ±1–2 мм, трёхвалковые — ±3–5 мм
- Контроль качества — проверяйте диаметры, высоту, прямолинейность образующей после каждой операции
При регулярных заказах на конические изделия инвестиции в современное оборудование окупаются за 6–12 месяцев за счёт сокращения времени настройки, уменьшения брака и повышения производительности.
