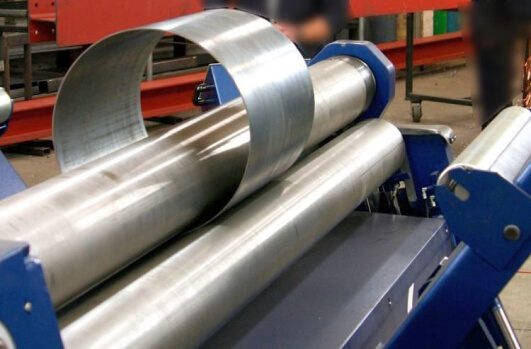

Вальцовка малых диаметров — задача, где стандартные станки не работают. Попытка согнуть обечайку Ø100 мм на вальцах с верхним валом Ø120 мм приведёт либо к заклиниванию заготовки, либо к недопустимому прогибу вала, либо к овальности изделия. Разберём физику ограничений, правило соотношения диаметров и способы решения задачи.
Правило диаметра вала: физика ограничений
Минимальный диаметр вальцовки ограничен геометрией верхнего вала. Заготовка должна обогнуть вал, не упираясь в собственные кромки и не деформируя вал изгибающей нагрузкой.
Почему нельзя гнуть диаметр меньше вала
При вальцовке лист огибает верхний вал по дуге. Если внутренний диаметр обечайки меньше диаметра вала:
Геометрически невозможно
Заготовка не может обогнуть вал с радиусом меньше его собственного — это физический предел.
Кромки упираются
При попытке согнуть сильнее заготовка складывается, а не гнётся — образуется залом вместо плавной дуги.
Обратный изгиб
Материал деформируется волной вместо плавной дуги — получается брак.
Правило соотношения диаметров
Минимальный внутренний диаметр обечайки = 1,1–1,3 × диаметр верхнего вала
| Условия | Коэффициент | Пример |
|---|---|---|
| Тонкий лист (до 3 мм), пластичный материал | 1,1 | Вал Ø100 → обечайка от Ø110 |
| Средняя толщина (3–8 мм), углеродистая сталь | 1,2 | Вал Ø100 → обечайка от Ø120 |
| Толстый лист (8–16 мм), легированные стали | 1,3 | Вал Ø100 → обечайка от Ø130 |
Коэффициент учитывает:
- Упругое пружинение материала после снятия нагрузки
- Необходимый зазор между валом и внутренней поверхностью обечайки
- Толщину материала (она добавляется к внутреннему радиусу)
Формула расчёта минимального диаметра обечайки
Для инженерного расчёта используется зависимость, связывающая диаметр вала, коэффициент материала и толщину листа.
D_min = d_в × K + 2s
Где:
- D_min — минимальный внутренний диаметр обечайки, мм
- d_в — диаметр верхнего вала, мм
- K — коэффициент (1,1–1,3 в зависимости от материала и толщины)
- s — толщина листа, мм
Примеры расчёта
Задача 1: подбор вала
- Требуется обечайка Ø100 мм
- Материал: сталь 3 мм
- Преобразуем: d_в = (D − 2s) / K
- d_в = (100 − 6) / 1,15 ≈ 82 мм
- Ответ: вал не более Ø80–82 мм
Задача 2: минимальный диаметр
- Станок с валом Ø150 мм
- Материал: сталь 6 мм
- D_min = 150 × 1,2 + 12
- D_min = 192 мм
- Ответ: минимум Ø190–200 мм
Практическая таблица для типовых валов
| Диаметр верхнего вала, мм | Мин. диаметр обечайки (сталь 2 мм) | Мин. диаметр обечайки (сталь 6 мм) |
|---|---|---|
| 60 | 70–75 мм | 85–90 мм |
| 80 | 90–100 мм | 110–120 мм |
| 100 | 115–125 мм | 135–145 мм |
| 120 | 135–150 мм | 160–170 мм |
| 150 | 170–185 мм | 195–210 мм |
Сохраните эту таблицу — она покрывает 90% типовых задач по подбору станка для малых диаметров.
Проблема прогиба тонкого вала
Тонкий вал — неизбежность при вальцовке малых диаметров, но он создаёт собственные проблемы.
Физика прогиба
Вал работает как балка на двух опорах (подшипниковые узлы) с распределённой нагрузкой от заготовки. Прогиб в середине пролёта описывается формулой:
f = (5 × q × L⁴) / (384 × E × I)
Где:
- q — погонная нагрузка от усилия гибки
- L — длина вала между опорами
- E — модуль упругости стали (2,1 × 10⁵ МПа)
- I — момент инерции сечения (для круга I = π × d⁴ / 64)
Момент инерции зависит от диаметра в четвёртой степени. Уменьшение диаметра вала вдвое увеличивает прогиб в 16 раз.
Последствия прогиба тонкого вала
| Величина прогиба | Последствия |
|---|---|
| До 0,1 мм | Допустимо, компенсируется упругостью |
| 0,1–0,3 мм | Бочкообразность обечайки (середина шире краёв) |
| 0,3–0,5 мм | Заметная овальность, требуется правка |
| Более 0,5 мм | Брак, невозможность сборки |
Когда прогиб критичен
Длинные обечайки (L/D > 3)
Чем длиннее вал, тем больше прогиб — зависимость в четвёртой степени от длины.
Толстый материал
Усилие гибки растёт пропорционально квадрату толщины — вдвое толще = вчетверо большее усилие.
Высокопрочные стали
Требуют большего усилия деформации — нагрузка на вал выше при той же толщине.
Технические решения для малых диаметров

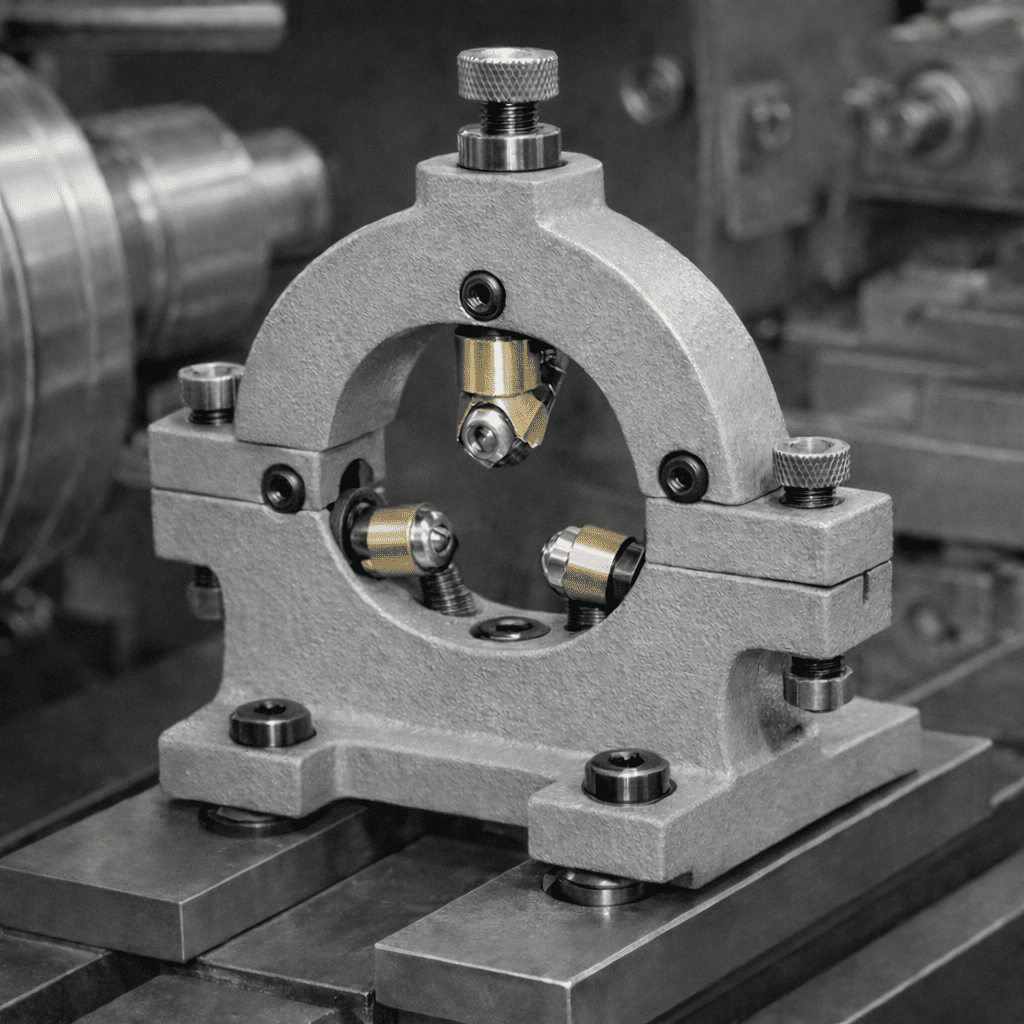

Подпорные ролики (люнеты)
Промежуточные опоры под верхним валом снижают пролёт и уменьшают прогиб.
Люнет с роликом устанавливается между основными опорами вала и воспринимает часть нагрузки. Пролёт сокращается вдвое — прогиб уменьшается в 16 раз (зависимость в четвёртой степени).
Применение:
- Станки с рабочей длиной более 1500 мм
- Вальцовка толстого листа на тонких валах
- Серийное производство обечаек с жёсткими допусками
Съёмный вал (сменные валы)
Комплект валов разного диаметра позволяет перекрыть широкий диапазон обечаек.
Вал Ø60–80 мм
Обечайки Ø80–120 мм
Вал Ø100–120 мм
Обечайки Ø130–200 мм
Вал Ø150+ мм
Стандартный диапазон станка
Консольное крепление — быстрее замена (15–20 мин). Сквозная установка — выше жёсткость, но замена дольше (30–40 мин).
Специализированные станки для малых диаметров
Для регулярной вальцовки обечаек Ø80–150 мм рационально использовать станки с изначально тонкими валами:
- Диаметр верхнего вала 50–80 мм
- Усиленные опоры с минимальным пролётом
- Возможность установки люнетов в базе
Полный ассортимент вальцовочных станков представлен в каталоге — от компактных ручных вальцов до промышленных электромеханических и гидравлических вальцов.
Как выбрать вальцы под задачу
Алгоритм подбора
Шаг 1
Определите минимальный диаметр обечайки из номенклатуры
Шаг 2
Определите максимальную толщину материала для этого диаметра
Шаг 3
Рассчитайте требуемый диаметр вала: d_в ≤ (D_min − 2s) / 1,2
Шаг 4
Проверьте соотношение L/d. При L/d > 15 требуются люнеты
Шаг 5
Оцените частоту переналадки. Малые диаметры < 20% заказов → съёмный вал
Чек-лист при заказе
| Вопрос | Влияние на выбор |
|---|---|
| Минимальный диаметр обечайки? | Определяет диаметр верхнего вала |
| Максимальная длина обечайки? | Определяет необходимость люнетов |
| Доля малых диаметров в заказах? | Съёмный вал vs отдельный станок |
| Материалы (сталь, нержавейка, алюминий)? | Коэффициент K в формуле |
| Требования к точности (допуск овальности)? | Жёсткость вала, наличие подпорок |
Если малые диаметры — менее 20% заказов, рассмотрите съёмный вал вместо специализированного станка. Экономия на оборудовании при сохранении возможностей.
FAQ — частые вопросы по вальцовке малых диаметров
Минимальный диаметр вальцовки определяется правилом: внутренний диаметр обечайки ≥ 1,1–1,3 × диаметр верхнего вала. Для станка с валом Ø150 мм минимум — около 170–200 мм в зависимости от толщины листа.
Тонкий вал на широком станке даст критический прогиб. Вал Ø80 мм на пролёте 2000 мм прогнётся при гибке стали 4 мм на 0,5–0,8 мм — это брак. Нужны люнеты или станок с меньшей рабочей длиной.
Люнет — промежуточная опора с роликом, поддерживающая верхний вал снизу. Делит пролёт пополам, уменьшает прогиб в 16 раз. Устанавливается на станину, регулируется по высоте.
Съёмный вал — сменный верхний вал меньшего диаметра из комплекта. Нужен, когда малые диаметры — эпизодическая задача (10–20% заказов). Переустановка занимает 15–40 минут.
Упрощённая оценка: если отношение длины вала к диаметру (L/d > 15), при гибке толстого листа будет заметный прогиб. Точный расчёт — по формуле прогиба балки с учётом усилия гибки.
Частично — правкой на прессе или повторной прокаткой с компенсацией. Но это дополнительные операции и затраты. Правильнее исключить прогиб вала на этапе подбора оборудования.
На правильно подобранном станке — 0,5–1% от диаметра (для Ø100 мм — отклонение до 0,5–1 мм). При прогибе вала допуск увеличивается до 2–3% и более.
Да. Алюминий и медь пластичнее — коэффициент 1,1. Нержавейка и высокопрочные стали пружинят сильнее — коэффициент 1,25–1,3.
Итог
Вальцовка малых диаметров требует понимания физики процесса: соотношения диаметров вала и обечайки, проблемы прогиба тонкого вала, способов компенсации. Правильный подбор оборудования — залог качества изделий и отсутствия брака.
