Вертикально-сверлильный станок выгоден для серийной обработки мелких и средних деталей. Радиально-сверлильный — для крупногабаритных заготовок и единичного производства, когда перемещать деталь нецелесообразно.
Выбор между этими типами определяет производительность участка, затраты на оснастку и требования к площади. Ошибка на этапе закупки приводит либо к простоям при переналадке, либо к избыточным инвестициям в оборудование, которое не используется на полную мощность.

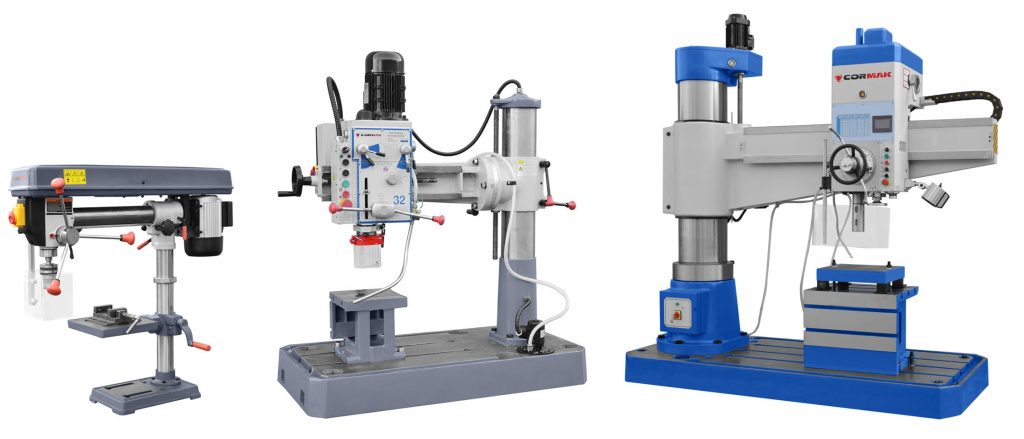

В чём принципиальная разница между вертикальным и радиальным станком
Что перемещается: деталь или инструмент.
Вертикально-сверлильный станок
- Шпиндель зафиксирован на колонне
- Перемещается только вертикально (подача)
- Для позиционирования двигают заготовку
- Чем тяжелее деталь — тем дольше переустановка
Радиально-сверлильный станок
- Заготовка неподвижна
- Шпиндель перемещается к точке сверления
- Движение по траверсе и вокруг колонны
- Экономия времени на крупных деталях
Вертикально-сверлильный станок — принцип работы
- Деталь крепится на столе станка
- Оператор совмещает разметку с осью шпинделя, перемещая заготовку
- Выполняется сверление
- Для следующего отверстия — повторное позиционирование детали
Чем тяжелее и крупнее заготовка, тем сложнее и дольше переустановка.
Радиально-сверлильный станок — принцип работы
- Деталь устанавливается на плиту или пол один раз
- Шпиндельная головка подводится к нужной точке
- Выполняется сверление
- Для следующего отверстия — перемещение шпинделя без снятия заготовки
Экономия времени на крупных деталях, но станок занимает больше места и стоит дороже.
Конструктивные отличия сверлильных станков

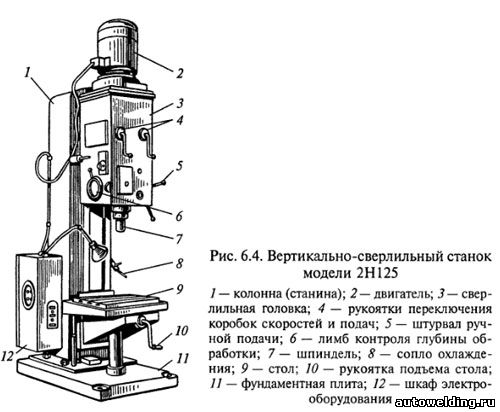

Устройство вертикально-сверлильного станка
Основные узлы:
- Основание (плита) — обеспечивает устойчивость, часто имеет Т-образные пазы для крепления
- Колонна — цилиндрическая или коробчатая направляющая для перемещения шпиндельной головки
- Стол — рабочая поверхность для крепления заготовки, регулируется по высоте
- Шпиндельная головка — содержит двигатель, коробку скоростей, шпиндель с механизмом подачи

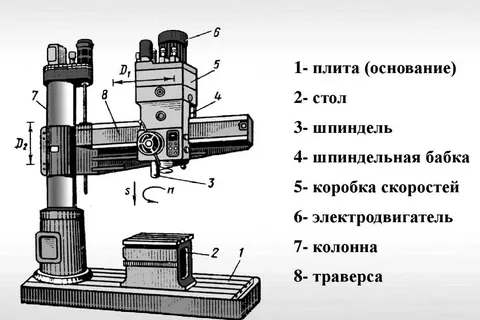

Устройство радиально-сверлильного станка
Основные узлы:
- Фундаментная плита — массивное основание для установки заготовок
- Колонна — вертикальная ось вращения траверсы
- Траверса (рукав) — горизонтальная балка, поворачивается вокруг колонны на 360°, перемещается по высоте
- Шпиндельная головка — установлена на каретке, перемещается вдоль траверсы
- Механизмы фиксации — зажимы траверсы и каретки для жёсткости при сверлении
Ключевые конструктивные различия
| Параметр | Вертикально-сверлильный | Радиально-сверлильный |
|---|---|---|
| Что перемещается | Заготовка | Шпиндель |
| Рабочая зона | Ограничена размером стола | Определяется вылетом траверсы |
| Жёсткость системы | Высокая (короткий вылет) | Зависит от качества фиксации траверсы |
| Точность позиционирования | ±0,05 мм (с координатным столом) | ±0,1-0,2 мм (ручное позиционирование) |
| Время переналадки | Зависит от массы детали | Минимально для крупных деталей |
Сравнительная таблица характеристик
| Критерий | Вертикально-сверлильный | Радиально-сверлильный |
|---|---|---|
| Макс. диаметр сверления | 16-50 мм | 32-100 мм |
| Оптимальный размер заготовки | До 500×500 мм, до 50 кг | От 500×500 мм, от 50 кг |
| Серийность производства | Мелкая, средняя, крупная серия | Единичное, мелкосерийное |
| Количество отверстий в детали | 1-5 (эффективно) | 5-50+ (эффективно) |
| Требуемая площадь | 2-6 м² | 8-25 м² |
| Мощность привода | 0,75-4 кВт | 1,5-11 кВт |
| Масса станка | 150-1500 кг | 800-6000 кг |
| Фундамент | Не требуется / простой | Рекомендуется / обязателен |
| Квалификация оператора | Базовая | Средняя |
| Стоимость владения | Ниже | Выше |
Для каких деталей какой тип оптимален
Когда выбирать вертикально-сверлильный станок
- Детали массой до 30-50 кг — оператор способен перемещать вручную
- Габариты до 400×400 мм — помещаются на стол без свесов
- 1-3 отверстия на деталь — минимум переустановок
- Серийное производство — однотипные детали, отработанный техпроцесс
- Высокие требования к точности — жёсткая конструкция обеспечивает стабильность
Типичные детали:
- Фланцы малого диаметра
- Кронштейны, уголки, пластины
- Втулки, шайбы (с кондуктором)
- Детали приборостроения
- Заготовки под последующую обработку на ЧПУ
Производство кронштейнов 150×100×20 мм, 2 отверстия Ø12 мм, партия 200 штук. Вертикальный станок с кондуктором обеспечит производительность 40-60 деталей в час.
Типичные детали для вертикального станка
Коллаж: фланцы, кронштейны, пластины, втулки — детали до 400×400 мм и массой до 50 кг
Когда нужен радиально-сверлильный станок
- Детали массой от 50 кг — перемещение краном занимает больше времени, чем подвод шпинделя
- Габариты от 500×500 мм — не помещаются на стол вертикального станка
- 5+ отверстий на деталь — многократное позиционирование шпинделя быстрее переустановки заготовки
- Единичное и мелкосерийное производство — разнообразная номенклатура
- Отверстия в разных плоскостях — возможность наклона шпинделя (на некоторых моделях)
Типичные детали:
- Рамы, станины, корпуса редукторов
- Фланцы диаметром от 300 мм
- Балки, швеллеры, крупный металлопрокат
- Сварные конструкции
- Плиты и основания
Обработка станины 1200×600×200 мм, 24 отверстия Ø18 мм + 4 отверстия Ø42 мм. Радиально-сверлильный станок выполнит работу за 1,5-2 часа. На вертикальном потребуется 4-6 переустановок, общее время — 4-5 часов.
Граничные случаи — когда решение неочевидно
Средние детали 300-500 мм, 3-5 отверстий
Оба типа справятся. Критерий выбора — серийность:
- Серия от 50 штук → вертикальный с оснасткой
- Единичные заказы → радиальный для гибкости
Лёгкие, но крупногабаритные детали
Листовой металл формально подходит для радиального, но:
- Тонкий лист требует жёсткой базы
- Решение: вертикальный + кондуктор
Тяжёлые детали с 1-2 отверстиями
Радиальный избыточен. Решение:
- Вертикальный станок с усиленным столом
- Магнитный станок для сверления на месте
Не уверены, какой станок подойдёт для ваших деталей?
Пришлите чертежи типовых деталей — наши инженеры рассчитают время обработки на каждом типе станка и дадут обоснованную рекомендацию.
Экономическое обоснование выбора
Структура затрат на сверлильные операции
Стоимость = (Время установки + Время сверления) × Ставка оператора + Амортизация станка + Расходники
Ключевой переменной является время установки заготовки и позиционирования.
Сравнение времени обработки
Пример расчёта для детали 800×400 мм, масса 80 кг, 12 отверстий Ø16 мм:
| Операция | Вертикально-сверлильный | Радиально-сверлильный |
|---|---|---|
| Установка детали | 15 мин (кран + выверка) | 10 мин (один раз) |
| Позиционирование (на 1 отверстие) | 5 мин (переустановка) | 0,5 мин (перемещение шпинделя) |
| Сверление (на 1 отверстие) | 1 мин | 1 мин |
| Общее время на 12 отверстий | 15 + (5+1)×12 = 87 мин | 10 + (0,5+1)×12 = 28 мин |
| Экономия времени | — | 59 минут (68%) |
При ставке оператора 500 руб/час экономия на одной детали: 490 рублей.
Точка безубыточности
Когда радиально-сверлильный станок окупает разницу в стоимости?
Допустим, разница в стоимости станков — 800 000 рублей. При экономии 490 рублей на детали:
- Точка безубыточности: 800 000 ÷ 490 ≈ 1 630 деталей
- При обработке 10 крупных деталей в день: 163 рабочих дня (6,5 месяцев)
Если производство регулярно работает с крупногабаритом — радиальный станок окупится менее чем за год. Для эпизодических задач — экономически оправдан аутсорсинг или вертикальный станок с адаптацией техпроцесса.
Скрытые затраты, которые упускают при выборе
Вертикально-сверлильный станок
- Оснастка (кондукторы, прижимы) — 15 000-80 000 ₽ на типовую деталь
- Координатный стол — +30-50% к стоимости станка
- ГПО для деталей свыше 30 кг
Радиально-сверлильный станок
- Фундамент — 50 000-200 000 ₽
- Увеличенная площадь — аренда/отопление
- Более высокая квалификация оператора — разница в ФОТ 15-25%
Требования к площади и фундаменту
Вертикально-сверлильный станок
Площадь установки
- Габариты станка: 0,6×0,8 — 1,0×1,2 м
- Рабочая зона оператора: +1,5 м
- Зона складирования: +2-3 м²
- Итого: 4-8 м²
Требования к основанию
- До 500 кг — бетонный пол от 100 мм
- 500-1500 кг — виброопоры или анкеры
- Специальный фундамент не требуется
Электроснабжение
- 380В для станков от 1,5 кВт
- 220В для настольных до 1 кВт
- Автомат 10-16А
Радиально-сверлильный станок
Площадь установки
- Габариты станка: 1,5×2,0 — 2,5×3,5 м
- Радиус поворота траверсы: +вылет со всех сторон
- Зона для заготовок: 6-15 м²
- Итого: 12-30 м²
Требования к основанию
- До 2000 кг — пол 200 мм + виброопоры
- 2000-4000 кг — фундамент 300 мм с армированием
- Свыше 4000 кг — индивидуальный расчёт
Электроснабжение
- Сеть 380В обязательно
- Автомат 16-40А
- Рекомендуется выделенная линия
Грузоподъёмное оборудование
| Параметр | Вертикально-сверлильный | Радиально-сверлильный |
|---|---|---|
| Детали до 30 кг | Ручная установка | Ручная установка |
| Детали 30-100 кг | Консольный кран или таль | Кран-балка от 1 тонны |
| Монтаж станка | Не требуется постоянное ГПО | От 3 тонн (тяжёлые — от 5 тонн) |
Рекомендации инженеров по выбору
Алгоритм принятия решения
Определите типовую деталь
- Максимальные габариты (Д×Ш×В)
- Масса
- Количество отверстий на деталь
- Диаметры отверстий
Оцените серийность
- Единичное (1-10 шт/мес) → радиальный
- Мелкая серия (10-100 шт) → оценка по времени
- Средняя/крупная (100+ шт) → вертикальный
Проверьте ограничения
- Доступная площадь
- Наличие крана
- Электрическая мощность
Рассчитайте экономику
- Время обработки на каждом типе
- Стоимость владения за 3-5 лет
- Точка безубыточности
Типичные ошибки при выборе
Предприятие работает с деталями до 300 мм, но берёт радиальный станок с вылетом 1600 мм «на случай крупных заказов».
Результат: станок загружен на 30%, избыточные затраты на площадь и обслуживание.
Рекомендация: Для редких крупногабаритных заказов — аутсорсинг или аренда.
Ремонтное предприятие обрабатывает 20 разных деталей в день, каждая требует индивидуальной установки.
Результат: на вертикальном станке 60% времени уходит на переналадку.
Рекомендация: Радиально-сверлильный станок окупится за счёт гибкости.
Вертикальный станок выбран правильно, но без кондукторов точность падает, брак растёт.
Рекомендация: Закладывайте в бюджет 15-30% на оснастку для вертикального станка.
Матрица выбора
| Ваша ситуация | Рекомендация |
|---|---|
| Детали до 300 мм, серия от 50 шт | Вертикально-сверлильный |
| Детали до 300 мм, единичные заказы | Вертикально-сверлильный (универсальный) |
| Детали 300-600 мм, серия от 50 шт | Вертикально-сверлильный + оснастка |
| Детали 300-600 мм, единичные заказы | Радиально-сверлильный (лёгкий класс) |
| Детали от 600 мм, любая серийность | Радиально-сверлильный |
| Смешанная номенклатура | Оба станка или радиально-сверлильный |
FAQ — часто задаваемые вопросы
Технически — да, но экономически нецелесообразно. Радиальный станок избыточен для деталей до 300 мм: дольше позиционирование, выше стоимость машино-часа. Для мелких деталей эффективнее вертикально-сверлильный станок с кондуктором.
При прочих равных вертикально-сверлильный станок обеспечивает более высокую точность (±0,05 мм против ±0,1-0,2 мм) за счёт короткого вылета и жёсткой конструкции. Однако для крупных деталей многократная переустановка на вертикальном станке накапливает погрешности. В этом случае радиальный станок с качественной фиксацией траверсы даёт лучший результат.
Вертикально-сверлильный проще: меньше подвижных узлов, стандартная смазка направляющих и шпинделя. Радиально-сверлильный требует дополнительного внимания к механизмам поворота траверсы, фиксаторам и системе подъёма. Межсервисный интервал сопоставим — 500-1000 моточасов.
Для станков массой до 2000 кг достаточно усиленного бетонного пола (200 мм) с виброизолирующими опорами. Для станков 2000-4000 кг рекомендуется фундамент глубиной 300 мм. Тяжёлые станки свыше 4000 кг требуют индивидуального проекта фундамента.
При разнородной номенклатуре радиально-сверлильный станок выигрывает за счёт быстрой переналадки — перемещение шпинделя занимает секунды против минут на переустановку детали. Исключение: если все детали мелкие (до 200 мм) — выгоднее вертикальный станок с универсальным столом.
Как получить консультацию по подбору станка
Выбор между вертикально-сверлильным и радиально-сверлильным станком зависит от конкретных деталей, которые вы обрабатываете. Универсального ответа нет — есть оптимальное решение для вашей задачи.
Мы поставляем оба типа станков и заинтересованы в том, чтобы вы получили оборудование, которое реально решает ваши задачи. Неправильный выбор — это возвраты, претензии и потеря клиента. Поэтому наши инженеры проводят бесплатный аудит.
Что нужно для консультации
Чертежи или эскизы
Типовых деталей (достаточно 3-5 позиций)
Габариты и масса
Заготовок, которые планируете обрабатывать
Производительность
Требуемое количество деталей в смену/месяц
Ограничения
По площади и электроснабжению
Что вы получите
- Рекомендацию по типу станка с обоснованием
- Подбор конкретных моделей из наличия и под заказ
- Расчёт времени обработки для ваших деталей
- Спецификацию необходимой оснастки
- Коммерческое предложение с фиксацией условий
Выводы
Выбор между вертикально-сверлильным и радиально-сверлильным станком — это не вопрос «лучше/хуже», а вопрос соответствия задаче. Вертикальный станок экономичнее для мелких и средних деталей в серии. Радиальный — незаменим для крупногабаритных заготовок и разнородной номенклатуры.
Ключевой критерий выбора — время установки и позиционирования. Рассчитайте его для ваших типовых деталей — и ответ станет очевидным.
