Короткий ответ: Вертикально-фрезерный станок оптимален для обработки плоскостей, карманов, контуров и сверлильных операций — это универсальное решение для большинства задач. Горизонтально-фрезерный станок выигрывает при тяжёлом фрезеровании, обработке пазов, канавок и многосторонней обработке корпусных деталей. Выбор определяется не «лучше/хуже», а номенклатурой деталей вашего производства.
Конструктивные отличия двух компоновок
Принципиальная разница — в расположении оси шпинделя относительно рабочего стола.
Вертикально-фрезерный станок
- Ось шпинделя расположена вертикально (перпендикулярно столу)
- Инструмент работает торцом или периферией, направлен вниз
- Обзор зоны резания — оператор видит обработку сверху
- Типовые операции — торцевое фрезерование, сверление, растачивание, контурная обработка
Горизонтально-фрезерный станок
- Ось шпинделя расположена горизонтально (параллельно столу)
- Инструмент работает преимущественно периферией, установлен на оправке
- Обзор зоны резания — сбоку
- Типовые операции — фрезерование пазов, канавок, уступов, многосторонняя обработка
Ключевые конструктивные различия
| Параметр | Вертикальный | Горизонтальный |
|---|---|---|
| Ось шпинделя | Вертикальная (⊥ столу) | Горизонтальная (∥ столу) |
| Типовой инструмент | Концевые, торцевые фрезы, свёрла | Дисковые, цилиндрические, фасонные фрезы на оправке |
| Направление силы резания | Прижимает деталь к столу | Стремится сдвинуть деталь |
| Отвод стружки | Требует продувки/СОЖ | Стружка падает вниз |
| Жёсткость системы | Высокая для осевых нагрузок | Высокая для радиальных нагрузок |

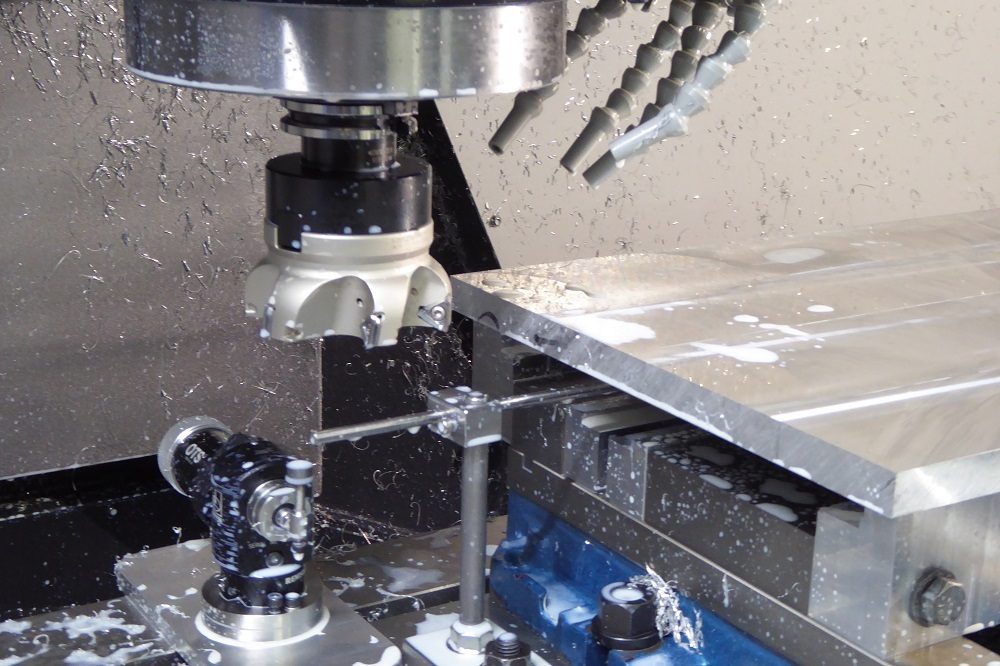

Вертикально-фрезерный станок: где он незаменим
Вертикальная компоновка — выбор 70–80% производств, работающих с фрезерной обработкой. Причина — универсальность и удобство.
Оптимальные операции
Торцевое фрезерование
Обработка плоскостей торцевыми фрезами. Высокая производительность, хорошее качество поверхности.
Фрезерование карманов и окон
Концевые фрезы работают с врезанием и боковым съёмом. Горизонтальный станок для этого не предназначен.
Контурная обработка
Обход сложных профилей по 2–3 осям.
Сверление, зенкерование
Вертикальный шпиндель идеален для осевого инструмента.
Типовые детали
- Пластины, плиты, фланцы
- Корпуса с карманами и рёбрами
- Кронштейны, рычаги
- Детали со сложным контуром
- Прессформы и штампы (при достаточной точности станка)
Преимущества для производства
- Простота установки заготовки — деталь лежит на столе, базирование интуитивно
- Хорошая видимость — оператор контролирует обработку сверху
- Широкий выбор инструмента — концевые фрезы доступнее и дешевле дисковых
- Компактность — меньше занимаемая площадь при сопоставимых ходах

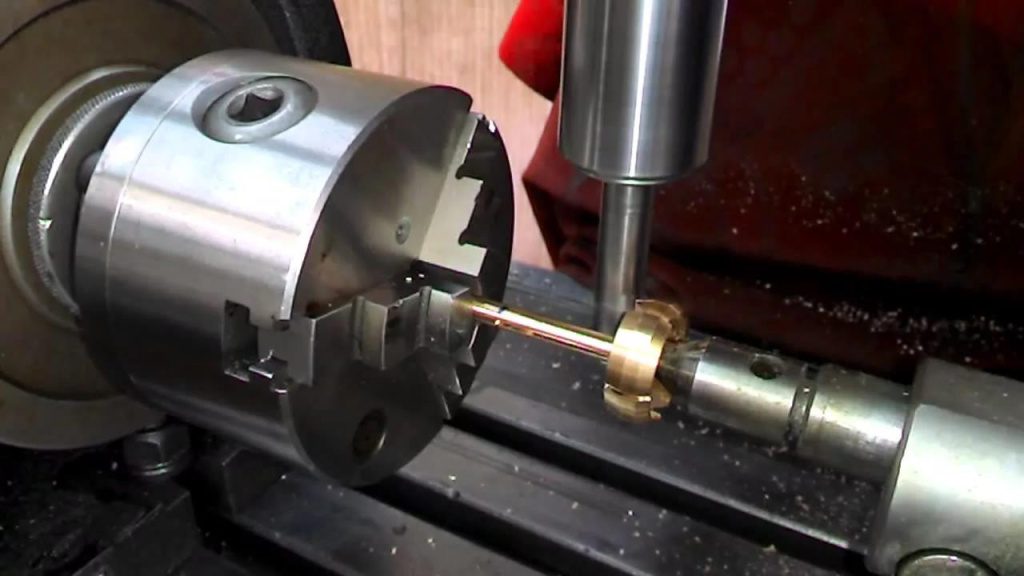

Горизонтально-фрезерный станок: преимущества и применение
Горизонтальная компоновка раскрывается там, где вертикальная неэффективна — тяжёлые режимы, глубокие пазы, многосторонняя обработка.
Оптимальные операции
Фрезерование глубоких пазов
Дисковая фреза на оправке обеспечивает жёсткость, недоступную длинной концевой фрезе.
Шпоночные пазы
Классическая операция для горизонтального станка.
Фрезерование уступов
Цилиндрические фрезы снимают большой припуск за проход.
Многосторонняя обработка
Деталь на поворотном столе обрабатывается с нескольких сторон без переустановки.
Типовые детали
- Корпуса редукторов, коробок передач
- Станины и рамы с пазами
- Шестерни (нарезание зубьев — специализация)
- Направляющие с Т-образными пазами
- Детали с несколькими параллельными канавками
Главное преимущество — отвод стружки
При горизонтальном расположении шпинделя стружка падает вниз под действием силы тяжести. Это критично при:
- Глубокое фрезерование — стружка забивает паз на вертикальном станке
- Обработка чугуна и алюминия — обильное стружкообразование
- Длительные операции — без участия оператора
Стружка скапливается в зоне резания, требуя постоянной продувки или подачи СОЖ под давлением.
Жёсткость конструкции
Оправка с фрезой фиксируется в шпинделе и поддерживается серьгой (подвеской). Это создаёт жёсткую двухопорную систему, позволяющую работать с большими вылетами инструмента и тяжёлыми режимами резания.
Универсально-фрезерный станок как компромисс
Универсально-фрезерный станок совмещает обе компоновки за счёт поворотной шпиндельной головки или возможности установки вертикальной и горизонтальной головок.
Варианты конструкции
Консольный универсальный
Горизонтальный шпиндель + накладная вертикальная голова
С поворотной головой
Шпиндельная бабка поворачивается на 90° и более
Широкоуниверсальный
Два шпинделя (горизонтальный и вертикальный) или быстросменные головы
Преимущества и ограничения
✓ Преимущества
- Гибкость — один станок закрывает задачи обеих компоновок
- Экономия площади — не нужно покупать два станка
- Обработка под углом — поворотная голова для наклонных поверхностей
✗ Ограничения
- Жёсткость ниже — поворотный узел вносит дополнительное звено
- Переналадка 15–30 минут — смена положения головы требует времени
- Компромисс в геометрии — ходы оптимизированы под одну компоновку
Универсальный станок оправдан, если 30–50% операций требуют вертикального, а 30–50% — горизонтального положения. При перекосе 80/20 эффективнее специализированный станок + редкие операции отдавать на сторону.
Не уверены, какая компоновка вам нужна?
Пришлите чертежи типовых деталей — наши технологи подготовят рекомендацию с обоснованием.
Сравнение по эксплуатационным параметрам
| Параметр | Вертикальный | Горизонтальный | Универсальный |
|---|---|---|---|
| Занимаемая площадь | Компактнее | Больше (длина оправки) | Сопоставим с горизонтальным |
| Обзорность зоны резания | Отличная | Хорошая | Зависит от положения |
| Удобство установки детали | Высокое | Среднее | Среднее |
| Отвод стружки | Требует внимания | Естественный | Зависит от положения |
| Жёсткость при тяжёлых режимах | Средняя | Высокая | Ниже специализированных |
| Стоимость инструмента | Ниже (концевые фрезы) | Выше (дисковые, оправки) | Оба типа |
| Диапазон операций | Широкий | Специализированный | Максимальный |
| Время переналадки | Минимальное | Минимальное | Увеличенное |
Матрица выбора: тип детали → компоновка станка
| Тип детали / операции | Вертикальный | Горизонтальный | Универсальный |
|---|---|---|---|
| Плоские детали, пластины | ✓✓✓ | ✓ | ✓✓ |
| Карманы, окна, выборки | ✓✓✓ | ✗ | ✓✓ |
| Контурная обработка | ✓✓✓ | ✗ | ✓✓ |
| Сверление, растачивание | ✓✓✓ | ✗ | ✓✓ |
| Глубокие пазы, шпоночные канавки | ✓ | ✓✓✓ | ✓✓ |
| Т-образные пазы | ✗ | ✓✓✓ | ✓✓ |
| Многосторонняя обработка корпусов | ✓ | ✓✓✓ | ✓✓ |
| Тяжёлое черновое фрезерование | ✓ | ✓✓✓ | ✓ |
| Обработка наклонных поверхностей | ✓✓ (с поворотной головой) | ✗ | ✓✓✓ |
| Разнородная номенклатура | ✓✓ | ✓ | ✓✓✓ |
✓✓✓ — оптимальный выбор | ✓✓ — подходит | ✓ — возможно с ограничениями | ✗ — не предназначен
Экономика решения для бизнеса
Для директора и собственника
Вопрос не в том, какой станок «лучше», а в том, какой быстрее окупится на вашей номенклатуре.
Время цикла
На «своих» операциях каждая компоновка быстрее на 20–40%
Загрузка оборудования
Универсальный станок может простаивать в ожидании «подходящих» деталей
Стоимость инструмента
Дисковые фрезы и оправки для горизонтального станка дороже концевых фрез
Квалификация персонала
Горизонтальное фрезерование требует более высокой квалификации оператора
Рекомендации по сценариям
| Сценарий | Рекомендация |
|---|---|
| Универсальный машиностроительный цех | Вертикальный как основной + горизонтальный для тяжёлых операций |
| Производство корпусных деталей | Горизонтальный или универсальный |
| Инструментальное производство | Вертикальный повышенной точности |
| Ремонтный участок | Универсальный (максимальная гибкость) |
| Серийное производство однотипных деталей | Специализированный под конкретную операцию |
Практические аспекты для цеха
Для главного инженера
- Фундамент и установка — горизонтальный станок требует большей площади и часто более массивного фундамента
- Подвод коммуникаций — расположение СОЖ, стружкоуборочного конвейера отличается
- Оснастка — для горизонтального станка необходим комплект оправок, серьга, подвески. Это дополнительные вложения при запуске
Для оператора
Вертикальный станок
- Проще в освоении
- Интуитивная установка детали
- Лучший обзор зоны резания
Горизонтальный станок
- Требует понимания кинематики
- Внимание к балансу оправки
- Контроль вылета инструмента
На горизонтальном станке вращающаяся оправка с фрезой представляет бо́льшую опасность. Обязательны защитные ограждения.
Если в цехе нет опыта горизонтального фрезерования, закладывайте время на обучение операторов — 2–4 недели до выхода на нормальную производительность.
FAQ — часто задаваемые вопросы
Вертикально-фрезерный станок. Он закрывает 70–80% типовых фрезерных операций, проще в освоении, требует меньших начальных вложений в оснастку. Горизонтальный станок имеет смысл добавлять, когда появляется стабильный объём деталей с глубокими пазами или многосторонней обработкой.
Да, неглубокие пазы (до 2–3 диаметров фрезы по глубине) обрабатываются концевыми фрезами. Глубокие пазы (шпоночные канавки, Т-образные пазы) эффективнее и точнее выполняются на горизонтальном станке дисковыми фрезами — выше жёсткость, лучше отвод стружки.
Универсальность — это всегда компромисс. Универсальный станок уступает специализированным по жёсткости, требует времени на переналадку и стоит дороже. На серийном производстве с понятной номенклатурой специализированный станок обеспечивает меньшее время цикла и лучшее качество.
На «своих» операциях специализированный станок даёт экономию 15–30% по времени цикла. Инструмент для горизонтального фрезерования дороже: дисковая фреза ∅100 мм стоит в 3–5 раз больше концевой фрезы ∅20 мм, но и производительность на порядок выше. Для корректного сравнения считайте себестоимость обработки конкретных деталей на каждом типе станка.
Для алюминиевых корпусов с карманами и рёбрами — вертикально-фрезерный станок. Алюминий не требует экстремальной жёсткости, а карманы и контуры — профильные операции вертикального станка. Если в корпусах есть глубокие сквозные пазы или требуется обработка с 4–5 сторон — рассмотрите универсальный станок с поворотным столом.
Заключение
Выбор между вертикальным и горизонтальным фрезерным станком определяется вашей номенклатурой деталей, а не общими представлениями о «лучшем» оборудовании.
Алгоритм принятия решения
- Проанализируйте детали за последний год: какие операции преобладают?
- Выделите операции, которые проблемны на текущем оборудовании
- Оцените: это задача для вертикального, горизонтального или универсального станка?
- Посчитайте загрузку — специализированный станок окупается при загрузке от 50%
