Станочные тиски — одно из самых распространённых зажимных приспособлений для металлообработки: от ремонтного цеха с парой универсальных станков до завода с линейкой обрабатывающих центров. Качество зажима во многом влияет на то, насколько быстро, точно и стабильно будет обработана деталь. Неправильно подобранные тиски часто приводят к потерям: снижению точности, росту вспомогательного времени, риску повреждения заготовки и, в худших случаях, к аварийным ситуациям.
За десятилетия развития станкостроения инженерами разработаны десятки принципиально разных конструкций. Каждая создавалась под конкретный набор условий: тип станка, характер операции, материал заготовки, серийность выпуска и требуемый допуск. Разобраться во всём этом многообразии — задача, которую решает данная статья.

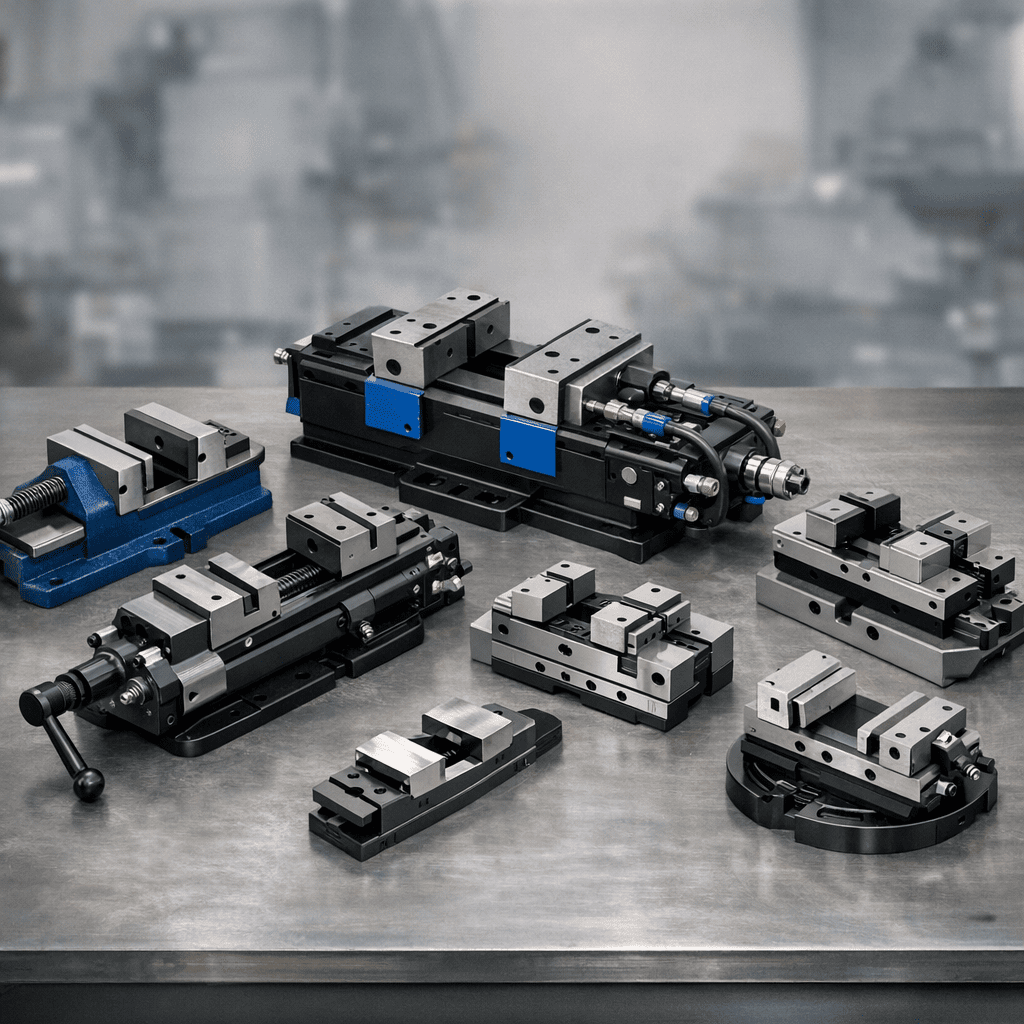

Здесь собрана полная классификация станочных тисков по всем ключевым признакам: тип привода, степень подвижности, способ центрирования, количество позиций зажима, материал корпуса и специализация. Для каждого типа — устройство, реальные плюсы и минусы, область применения. Материал пригодится при проектировании техпроцесса, модернизации участка, формировании заявки на закупку или просто для повышения инженерной грамотности.

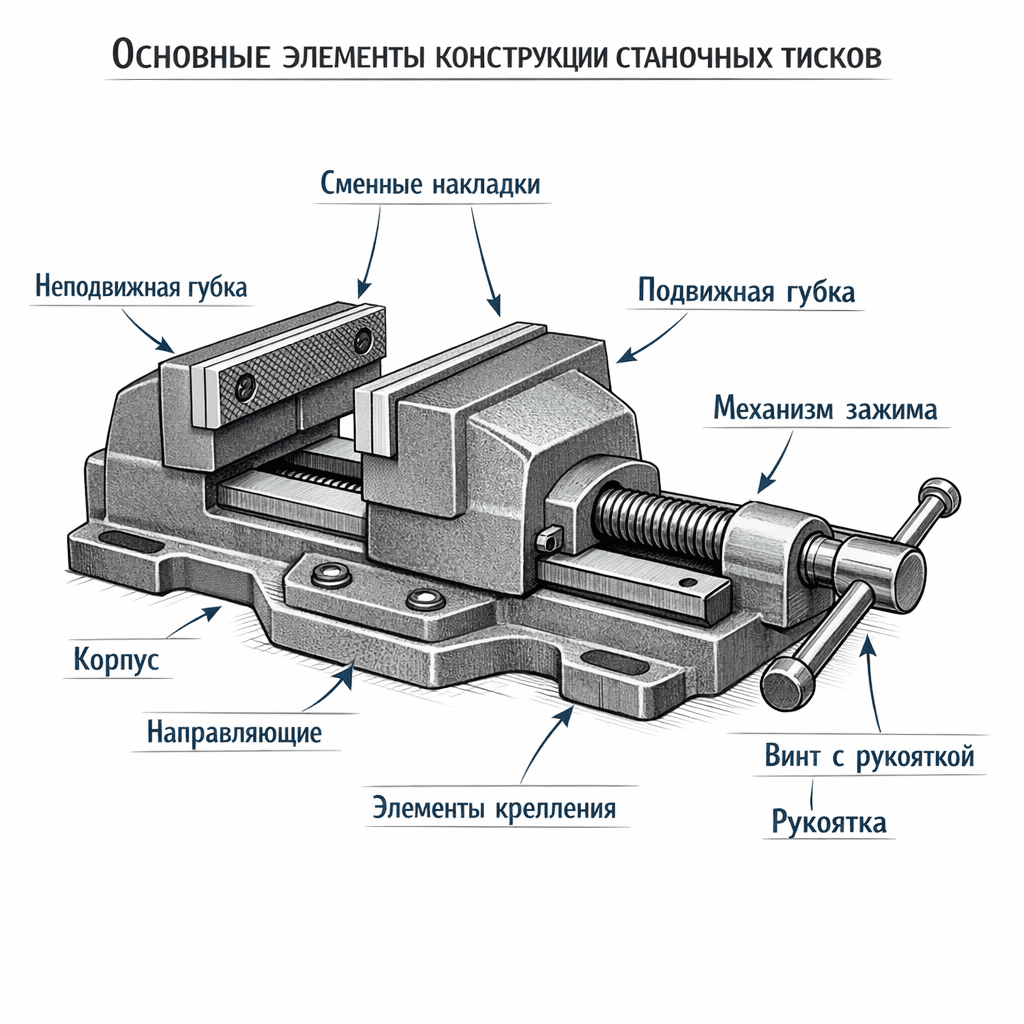

Общее устройство станочных тисков: базовая анатомия
Прежде чем переходить к классификации, необходимо разобрать универсальные элементы конструкции. Понимание «анатомии» позволит осмысленно воспринимать различия между типами и грамотно формулировать требования при подборе.
Корпус (основание)
Несущая часть, воспринимающая все силы резания и зажима. Главные требования: максимальная жёсткость, виброустойчивость и геометрическая стабильность. Изготавливается преимущественно из чугуна (серого или высокопрочного с шаровидным графитом), обеспечивающего эффективное гашение вибраций. Конкретная марка чугуна и применяемый стандарт зависят от производителя — эту информацию можно уточнить в паспорте изделия. Реже применяются стальные сварные или кованые конструкции — для сверхтяжёлых режимов обработки.
Неподвижная губка
Основная базовая поверхность, относительно которой ориентируется заготовка. Как правило, выполняется заодно с корпусом или жёстко фиксируется на нём. Именно от плоскостности и перпендикулярности этой губки зависит точность всей установки.
Подвижная губка
Перемещается по направляющим корпуса, создавая зажимное усилие и фиксируя заготовку.
Механизм зажима
«Сердце» конструкции. Преобразует усилие от оператора или привода в силу прижима. Может быть: винтовым (трапецеидальная резьба), пневматическим (пневмоцилиндр), гидравлическим (гидроцилиндр или встроенный гидроусилитель), эксцентриковым (кулачковый).
Направляющие
Обеспечивают точное и плавное перемещение подвижной губки без люфтов. Распространённые конструкции: призматические типа «ласточкин хвост», плоские с прижимными планками. От качества направляющих и зазоров в них напрямую зависит точность позиционирования и ресурс тисков.
Сменные накладки на губки
Рабочие элементы, непосредственно контактирующие с заготовкой. Подбираются в зависимости от задачи: гладкие, рифлёные, призматические, мягкие (из алюминия, латуни, полимера) для защиты чистовых поверхностей.
Элементы крепления к столу станка
Пазы под Т-образные болты, центрирующие шпонки (при наличии) для точной установки на столе, проушины.
При приёмке новых тисков обязательно проверяйте параллельность губок и перпендикулярность основания с помощью индикаторной стойки. Даже у качественных изделий после транспортировки возможны отклонения, которые необходимо выявить до установки на станок.
Классификация по типу привода (способу зажима)

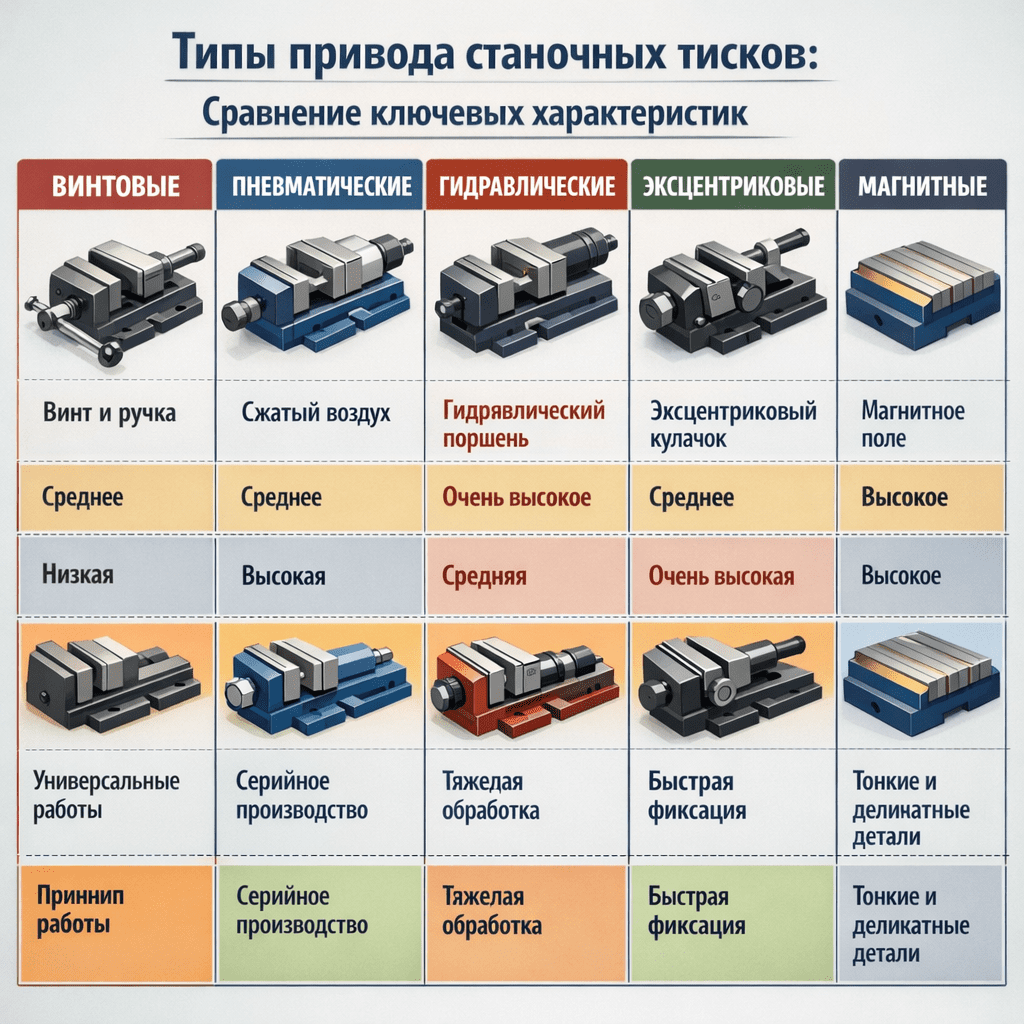

Способ создания зажимного усилия — первый и ключевой классификационный признак. От него зависит скорость цикла «зажим — обработка — разжим», стабильность усилия от детали к детали и возможность автоматизации.
Винтовые (ручные механические) тиски
Принцип работы прост и проверен десятилетиями: вращение ходового винта с трапецеидальной резьбой через рукоятку преобразуется в поступательное движение подвижной губки.
Плюсы
- Высокая надёжность при простом устройстве и понятном обслуживании
- Низкая стоимость владения
- Высокая ремонтопригодность
- Не требуют внешних источников энергии (пневмосети, гидростанции)
Минусы
- Нестабильность усилия зажима — зависит от физической силы оператора и его дисциплины
- Большое время на зажим и разжим (особенно при широком раскрытии губок)
Усилие зажима зависит от типоразмера и конструкции конкретной модели — уточняйте по паспорту изделия.
Область применения: единичное и мелкосерийное производство, ремонтные и инструментальные цеха, учебные мастерские, слесарные участки.
Существует разновидность — тиски с ускоренным ходом: губка подводится к заготовке вращением маховика без нагрузки, после чего включается силовой зажим винтом. Это ощутимо сокращает вспомогательное время на серии однотипных деталей.
Пневматические тиски
Тиски с пневмоприводом — рабочая лошадка серийного производства. Привод — пневмоцилиндр, работающий от цеховой сети сжатого воздуха. Рабочее давление, расход воздуха и требования к его подготовке определяются паспортом конкретной модели. Управление — через распределитель, педаль или команду от системы ЧПУ.
Плюсы
- Высокая скорость срабатывания (конкретное время зажима/разжима зависит от хода губок и параметров пневмосети)
- Более стабильное и регулируемое усилие по сравнению с ручным зажимом (при исправной пневмосети и корректной настройке давления)
- Прямая интеграция в автоматизированный цикл обработки
- Снижение утомляемости станочника при серийной работе
Минусы
- Необходимость в исправной пневмосети с подготовкой воздуха (фильтр, влагоотделитель, маслораспылитель)
- Усилие ограничено давлением в сети и диаметром цилиндра — при прочих равных уступает гидравлике
- Шум при сбросе воздуха (решается глушителями)
Усилие зажима зависит от конструкции и параметров привода — уточняйте по паспорту конкретной модели.
Применение: серийное и крупносерийное производство на фрезерных станках и обрабатывающих центрах, автоматические линии. Везде, где минута вспомогательного времени — это реальные деньги.
Кейс из практики. На одном из предприятий замена ручных винтовых тисков на пневматические на участке сверлильной обработки корпусных деталей заметно сократила вспомогательное время, повысила выработку смены и практически устранила брак по причине недозажима. Конкретный эффект зависит от исходной организации процесса и номенклатуры деталей.
Гидравлические тиски
Гидравлические тиски обеспечивают одно из наиболее высоких усилий зажима среди распространённых типов станочных тисков. Конструктивно делятся на два подтипа:
С вынесенной гидростанцией
Гидроцилиндр в тисках получает масло от отдельной насосной станции. Обеспечивают полностью автоматизированный цикл с управлением от ЧПУ. Применяются на автоматических линиях и высоконагруженных обрабатывающих центрах.
Станочные тиски с гидроусилителем
Так называемые «гидротиски». Оператор вручную создаёт давление встроенным рычагом-насосом, а гидравлический мультипликатор существенно увеличивает усилие зажима — кратность усиления определяется конструкцией конкретной модели. Это компромиссное решение: высокая сила зажима без необходимости в гидростанции.
Плюсы
- Высокое усилие зажима — конкретное значение зависит от модели и параметров привода
- Компактность привода при высокой мощности
- Плавность и стабильность зажима
Минусы
- Высокая стоимость
- Сложность обслуживания (контроль уровня и качества масла, герметичности уплотнений)
- Для автоматического типа — необходимость в гидрооборудовании
Применение: тяжёлое фрезерование сталей и чугунов, обработка труднообрабатываемых материалов (титан, жаропрочные никелевые сплавы), крупносерийное производство деталей с жёсткими допусками.
Принцип работы гидравлических тисков основан на законе Паскаля: давление, создаваемое в замкнутом объёме, передаётся одинаково во всех направлениях. Малый цилиндр-насос создаёт давление, которое в рабочем цилиндре большего диаметра преобразуется в значительную силу. Именно это позволяет оператору одним движением рычага развивать большие усилия при компактных габаритах привода.
Эксцентриковые (быстрозажимные) тиски
Зажим происходит при повороте рукоятки с эксцентриковым кулачком — буквально одним движением руки.
Плюсы
- Моментальный зажим и разжим (доли оборота рукоятки)
- Минимальное вспомогательное время — идеальны для операций с частой сменой заготовок одного размера
Минусы
- Усилие зажима ограничено конструкцией эксцентрика
- Малый ход зажима — требуется точная предварительная настройка под конкретный размер детали
- Не подходят для тяжёлого фрезерования
Применение: серийное производство однотипных деталей на сверлильных и лёгких фрезерных операциях, где ключевой показатель — минимальное время переустановки.
Магнитные и электромагнитные зажимные устройства
Строго говоря, это не тиски в классическом понимании, но они решают смежную задачу — крепление заготовок, чаще всего на шлифовальном оборудовании. На фрезерных станках магнитный зажим применяется со значительными ограничениями (подробнее — ниже).
Заготовка удерживается силой магнитного поля (постоянные магниты или электромагниты).
Плюсы
- Доступ к заготовке со всех сторон — нет губок, мешающих инструменту
- Отсутствие деформации детали при зажиме (актуально для тонкостенных заготовок)
- Быстрая установка и снятие
Минусы
- Работа только с ферромагнитными материалами (углеродистые и легированные стали, чугуны). Алюминий, медь, нержавейка аустенитного класса — исключены
- Ограниченное усилие удержания — не для тяжёлых черновых операций
Магнитный зажим удерживает заготовку преимущественно от отрыва (по нормали к плите). При фрезеровании возникают значительные боковые (сдвигающие) силы, которые магнитное поле может не компенсировать. Поэтому для фрезерных операций магнитный зажим применяют только при достаточной площади контакта заготовки с плитой и с обязательными механическими упорами или ограничителями от сдвига. Пригодность такой схемы зажима должна быть подтверждена расчётом и пробной обработкой. Без этих мер существует реальный риск срыва заготовки.
Применение:плоскошлифовальные станки (основная область), чистовые фрезерные операции с малыми силами резания (при наличии упоров), измерительные и контрольные работы.
Классификация по конструкции и степени подвижности

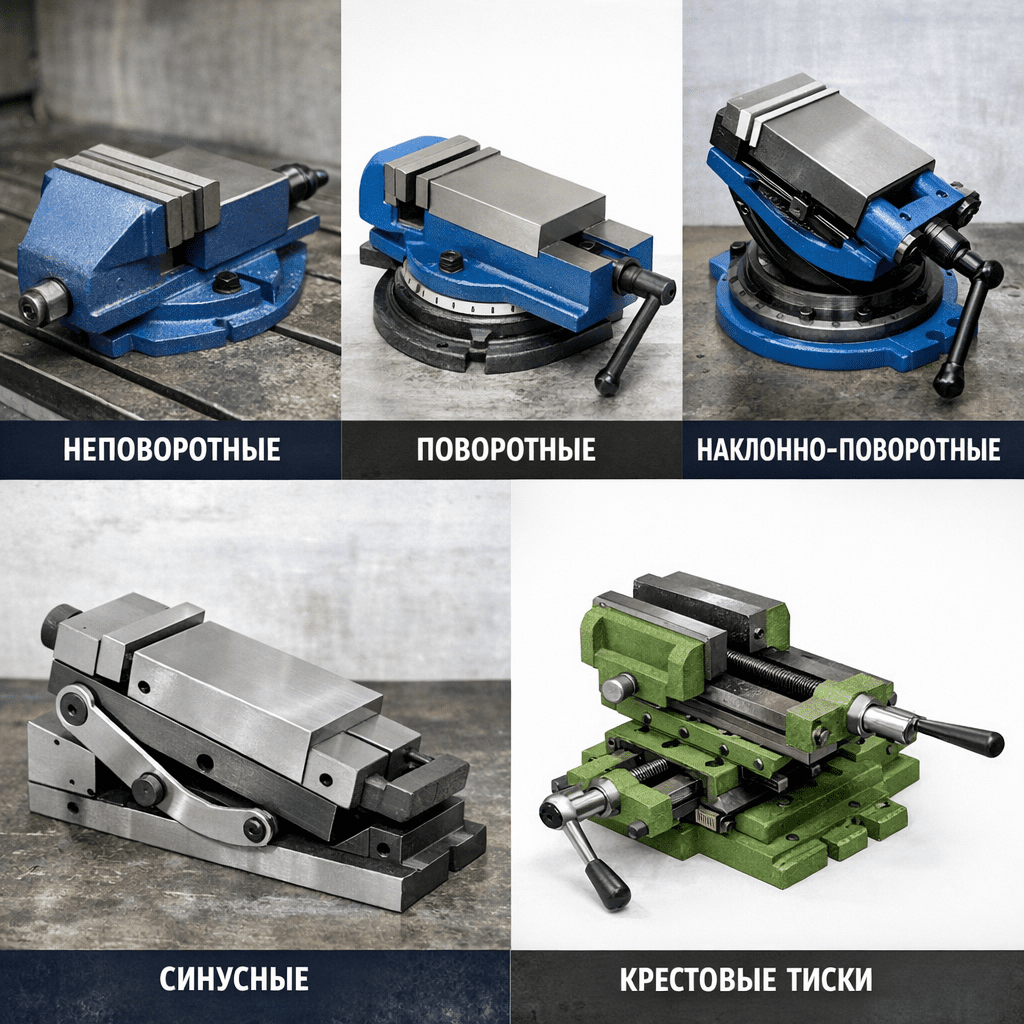

Второй важнейший признак — возможность изменения положения заготовки относительно стола станка без переустановки тисков. Определяет универсальность и гибкость оснастки.
Неповоротные (стационарные) тиски
Корпус жёстко фиксируется на столе через Т-пазы. Никаких дополнительных шарниров и поворотных узлов.
Главное преимущество: максимальная жёсткость системы «стол — тиски — заготовка». Это критично при обработке с высокими силами резания и повышенными требованиями к точности.
Применение: тяжёлые фрезерные станки, обрабатывающие центры с ЧПУ. Везде, где задача — стабильно гнать серию и нет необходимости разворачивать деталь.
Именно неповоротные тиски — основной тип для тисков для фрезерного станка промышленного класса. Отсутствие лишнего стыка — это отсутствие лишнего источника погрешностей.
Поворотные тиски
Корпус установлен на поворотной планшайбе с градусной шкалой и нониусом. Угол поворота — до 360° (в зависимости от конструкции) с фиксацией в заданном положении.
Плюсы
- Обработка граней под углом за одну установку заготовки
- Гибкость при единичном и опытном производстве
Минусы
- Снижение жёсткости из-за дополнительного стыка «корпус — планшайба»
- Увеличение высоты конструкции (занимает ход по оси Z)
- Точность углового позиционирования ограничена ценой деления шкалы
Отличие станочных тисков поворотных от неповоротных сводится к компромиссу: универсальность в ущерб жёсткости. Для серийной работы на станках с ЧПУ поворотная планшайба тисков часто не требуется, если нужные углы обеспечиваются геометрией детали, установочными упорами или дополнительными поворотными осями станка (4-я ось, поворотный стол). Однако далеко не все 3-осевые обрабатывающие центры оснащены поворотным столом, и в таких случаях поворотные тиски могут использоваться как вспомогательное решение — хотя и уступают неповоротным по жёсткости. На универсальном фрезерном станке поворотные тиски незаменимы.
Применение: универсальные фрезерные станки, инструментальное производство, мелкосерийные и единичные работы.
Наклонно-поворотные (двухосевые) тиски
Позволяют поворачивать заготовку в горизонтальной плоскости и наклонять в вертикальной, обеспечивая доступ к дополнительным граням без перезажима. Важно понимать: это не заменяет полноценную 5-осевую обработку с программно управляемыми осями, но существенно расширяет возможности 3-осевого станка при штучных и опытных работах.
Плюсы
- Высокая универсальность при сложных единичных деталях
- Экономия на дорогостоящем 5-осевом оборудовании для мелкосерийных задач
Минусы
- Существенное снижение жёсткости из-за двух шарнирных соединений
- Значительные габариты и масса
- Высокая стоимость
Применение: инструментальные цеха, изготовление опытных образцов, сложные детали в штучном производстве.
Синусные тиски
Специализированный прецизионный инструмент. Назначение синусных тисков — установка заготовки под точно заданным углом наклона с помощью концевых мер длины (плиток Иогансона) и синусной линейки. Угол рассчитывается тригонометрически и задаётся набором плиток под один конец корпуса.
Определяется классом набора мер длины, длиной синусной базы и методикой измерения. При использовании качественных плиток и достаточной базы достижима точность до угловых минут и секунд, что значительно превосходит возможности обычных поворотных конструкций с градусной шкалой.
Применение: прецизионные шлифовальные работы, лекальные участки, инструментальное производство — везде, где требуется высочайшая угловая точность при обработке пуансонов, матриц, калибров.
Крестовые (координатные) тиски
Тиски, установленные на двухкоординатных салазках (крестовом столе) с ручной подачей по осям X и Y. Позволяют точно перемещать заготовку по двум координатам при сверлении, зенкеровании, нарезании резьбы и простых фрезерных операциях — в пределах точности и жёсткости конкретного узла. Это расширяет возможности сверлильного или лёгкого фрезерного станка, не имеющего собственного координатного стола, но не делает его координатно-расточным по классу точности.
Применение: точное позиционирование заготовки при сверлении, зенкеровании, нарезании резьбы — когда станок не имеет собственного координатного стола.
Классификация по способу центрирования заготовки
Этот признак критически важен при работе на станках с ЧПУ, где программный ноль привязан к определённой точке, и любое смещение заготовки — это либо брак, либо потерянное время на корректировку.
Тиски с одной подвижной губкой (стандартные)
Неподвижная губка — база. При зажиме заготовка смещается на величину, зависящую от её размера. Для сохранения постоянного положения детали от зажима к зажиму используют жёсткий упор или каждый раз выполняют привязку инструмента.
Самый распространённый и экономичный тип. Подходит для большинства задач, где центрирование не является критичным или обеспечивается другими способами (упоры, базовые поверхности на детали).
Самоцентрирующие тиски
Самоцентрирующие тиски — конструкция, в которой обе губки синхронно перемещаются навстречу друг другу. Заготовка размещается по оси симметрии тисков независимо от её размера. Точность центрирования определяется конструкцией механизма синхронизации и его износом — паспортные значения необходимо уточнять у производителя.
- Реечный (шестерня + две рейки)
- Клиновой
- Спиральный (аналог спирального патрона)
Преимущества
- Значительная экономия времени при серийной обработке: не нужно выставлять каждую деталь
- Программный ноль остаётся стабильным при смене заготовки — хорошо подходит для ОЦ с ЧПУ
- Оптимальны для симметричных деталей
Минусы
- Более сложная и дорогая конструкция
- При износе механизма синхронизации точность центрирования деградирует
- Требуют регулярной проверки и обслуживания
Самоцентрирующие тиски — стандарт оснащения многопозиционных тисков для ЧПУ на автоматизированных участках.
Тиски с компенсирующей (плавающей) губкой
Одна из губок (обычно подвижная) имеет возможность самоустанавливаться — «качаться» — при зажиме, компенсируя непараллельность сторон заготовки.
Зажим литья, поковок, грубо обработанных деталей, у которых противоположные стороны не являются параллельными. Обычные тиски при зажиме такой детали создают неравномерное усилие — заготовка может «вылезти» вверх или деформироваться. Компенсирующая губка распределяет усилие равномерно и предотвращает подъём детали.
Применение: первые операции обработки литых и кованых заготовок, любые задачи с неплоскопараллельными деталями.
Классификация по количеству позиций зажима
Однопозиционные тиски
Классика — одна заготовка за установку. Подходят для подавляющего большинства задач.
Двухпозиционные (дуплексные) тиски
Конструкция с неподвижным центральным блоком и двумя подвижными губками по краям. Позволяют зажать две заготовки одновременно при сопоставимой занимаемой площади на столе станка (конкретные габариты зависят от модели и ширины губок). Результат: удвоение производительности на серийных операциях. Условие — одинаковый размер заготовок по направлению зажима.
Многопозиционные системы и модульные решения
Это уже не отдельные тиски, а системы крепления заготовок для максимальной производительности. За один цикл обработки станок проходит 6, 8, 12 и более деталей — время загрузки шпинделя стремится к 100 %.
Состав многопозиционных систем
- Базовые плиты с сеткой Т-пазов или резьбовых отверстий, на которые устанавливаются несколько компактных зажимных модулей.
- Модульные тиски — линейки компактных зажимных станций, монтируемых в ряд на общем основании.
- Системы с нулевой точкой (zero-point), ускоряющие установку и снятие модулей. Повторяемость позиционирования и время смены зависят от выбранной системы и условий эксплуатации — уточняйте по паспорту конкретного производителя.
Идеальны для крупносерийного производства мелких и средних деталей на многоинструментальных обрабатывающих центрах.
При расчёте экономики многопозиционной системы учитывайте не только стоимость тисков, но и сокращение количества установов, уменьшение холостых ходов и рост коэффициента загрузки станка. Срок окупаемости сильно зависит от серийности, времени переналадки и стоимости станочного времени — оценку лучше делать по расчёту для конкретного участка.

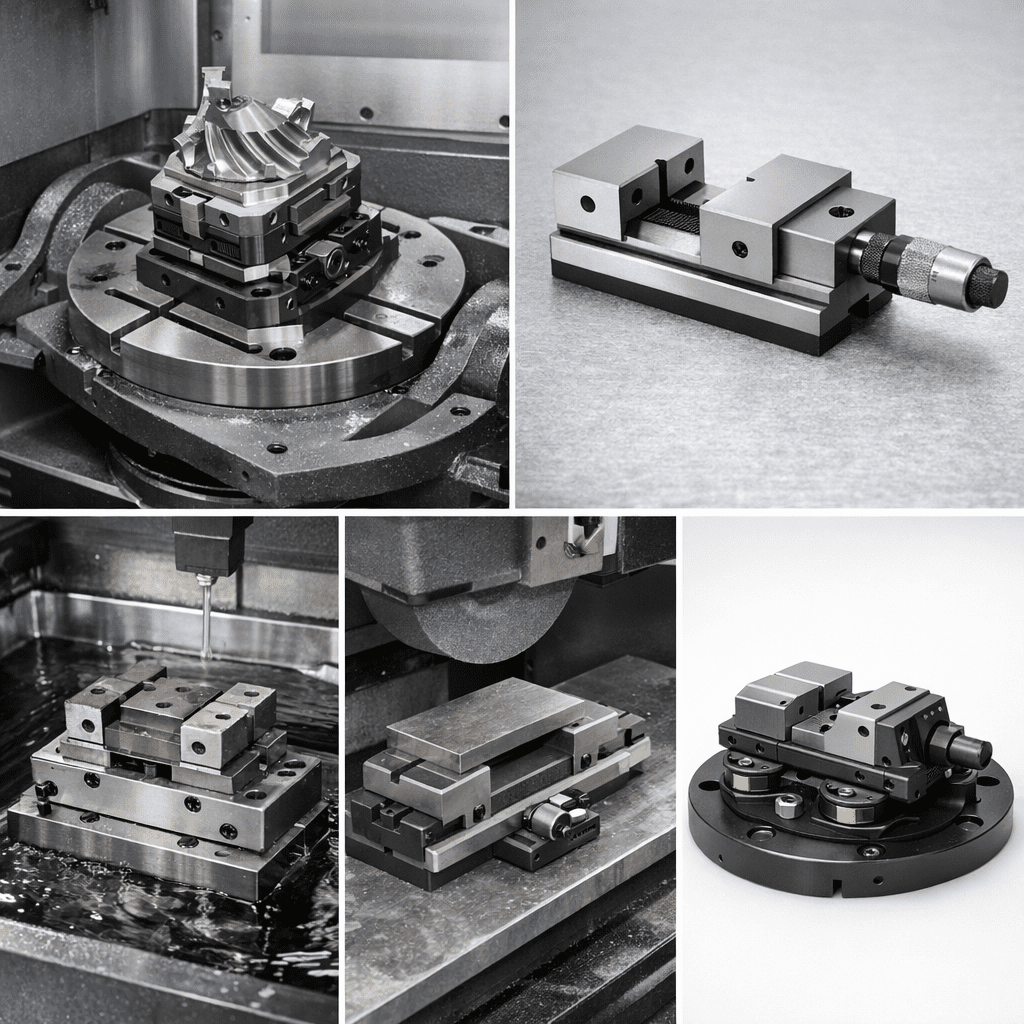

Специализированные виды станочных тисков
Тиски для 5-осевых обрабатывающих центров
Главное требование — минимальный профиль (low profile) и компактность корпуса. При наклонах стола и шпинделя на большие углы массивные тиски неизбежно создадут столкновение с инструментом или кожухами.
Тиски для 5-осевой обработки обеспечивают доступ к заготовке с пяти сторон за одну установку. Специальная конструкция зажима (например, удержание за нижнюю часть заготовки, «грипповый» зажим за предварительно подготовленный паз) позволяет обрабатывать максимум поверхностей без перезажима.
На рынке представлен ряд специализированных систем от ведущих мировых производителей зажимной оснастки, а также их аналоги — при подборе уточняйте совместимость с кинематикой вашего станка.
Лекальные (прецизионные) тиски
Тиски лекальные прецизионные — инструмент повышенного класса точности. Параллельность и перпендикулярность губок и основания выдерживаются в пределах микрометров — конкретные паспортные значения зависят от производителя и серии. Направляющие и губки закалены и прецизионно шлифованы — твёрдость рабочих поверхностей также указывается в документации на изделие.
Заявленные значения точности следует рассматривать как паспортные при соблюдении условий производителя: чистые базовые поверхности, правильная установка, стабильная температура, регламентное обслуживание.
Применение: координатно-расточные и координатно-шлифовальные станки, измерительные лаборатории, лекальные участки. Используются при изготовлении пуансонов, матриц, калибров и другого точного инструмента.
Отличительная черта — компактность и малая масса при высокой геометрической точности. Не предназначены для тяжёлых силовых операций.
Тиски для электроэрозионных станков
Работают в среде диэлектрической жидкости (деионизированная вода или керосин). Изготавливаются из коррозионностойких материалов — нержавеющей стали или с соответствующим покрытием. Обеспечивают точное базирование заготовки при проволочной вырезке и прошивке. На электроэрозионных операциях тиски часто применяют вместе с системами базирования и паллетами, что обеспечивает быструю и точную смену заготовок. Материал и покрытия подбирают с учётом коррозионной стойкости и требований конкретного процесса.
Тиски для шлифовальных станков
Отличаются минимальными допусками по плоскостности основания и параллельности губок. Часто имеют малую высоту для удобства работы на плоскошлифовальном станке. Нередко используются совместно с магнитными плитами — тиски ставятся на плиту, обеспечивая и магнитный прижим, и механический зажим.
Тиски с системой нулевой точки (zero-point)
Тиски оснащены встроенными элементами — цапфами или конусами — для быстрой установки на стол станка с приёмными кулачками системы нулевой точки. Смена тисков (или паллеты с тисками и заготовкой) занимает считанные минуты, а повторяемость позиционирования задаётся паспортом конкретной системы и зависит от соблюдения условий установки (чистота баз, момент затяжки или давление фиксации, стабильная температура).
Это ключевой элемент быстрой переналадки (SMED) и бережливого производства. Станок не простаивает, пока оператор выставляет и выверяет тиски — всё делается вне станка, на столе подготовки.
Кейс из практики. На одном из участков внедрение системы нулевой точки на 3-осевом ОЦ с двумя комплектами тисков заметно сократило время переналадки и повысило долю машинного времени в фонде рабочего времени. Конкретный эффект зависит от номенклатуры, размера партий, организации подготовки и исходного времени выверки. Однако в целом системы нулевой точки — один из наиболее эффективных инструментов повышения производительности без расширения парка станков.
Классификация по материалу корпуса
Чугунные тиски
Основной и наиболее распространённый материал. Высокопрочный чугун с шаровидным графитом или серый чугун обеспечивают хорошее соотношение стоимости, жёсткости и виброгасящих свойств. Чугун эффективно демпфирует вибрации, что положительно сказывается на качестве обработки и стойкости инструмента.
Стальные тиски
Цельные стальные или стальные сварные конструкции. Обеспечивают максимальную прочность при меньшем сечении стенок. Применяются в прецизионных тисках (лекальные) и тяжелонагруженных конструкциях, где важна минимальная деформация под рабочей нагрузкой. Стоимость выше, чем у чугунных.
Тиски из алюминиевых сплавов
Ультралёгкие тиски. Актуальны там, где критична масса: частые переналадки (оператор физически переставляет тиски), высокоскоростная обработка (снижение нагрузки на привод стола). Ограничение — пониженное максимальное усилие зажима и жёсткость по сравнению со стальными и чугунными аналогами.
Губки и сменные накладки: искусство контакта с заготовкой
Накладки на губки тисков — элемент, которому часто уделяется незаслуженно мало внимания. Между тем, именно от них зависит надёжность фиксации, сохранность поверхности детали и даже точность обработки.
| Тип накладок | Особенности | Применение |
|---|---|---|
| Закалённые стальные с рифлением | Твёрдость — по спецификации производителя. Рифление «вгрызается» в заготовку, обеспечивая максимальное сопротивление сдвигу. Минус — оставляют следы на поверхности. | Черновая и получистовая обработка |
| Мягкие (сырые) стальные | Заготовки накладок без термообработки. Позволяют фрезеровать профиль, точно повторяющий контур партии сложных деталей. | Серийная обработка фасонных заготовок: деталь «садится» в выфрезерованное гнездо |
| Из цветных металлов (латунь, медь, алюминий) | Не повреждают поверхность заготовки | Зажим деталей с чисто обработанными поверхностями без риска повреждения |
| Полимерные | Максимальная мягкость контакта | Финишная операция на ранее отшлифованной заготовке |
| Призматические (V-образные) | Обеспечивают самоцентрирование и надёжное удержание круглого сечения | Зажим цилиндрических заготовок: валов, осей, втулок, прутков |
| Ступенчатые и профильные | Специальная геометрия для нестандартных деталей | Детали сложной геометрии, где стандартные плоские губки не обеспечивают надёжного контакта |
Держите в инструментальной кладовой запас сырых заготовок накладок. Это копеечные элементы, но их наличие позволяет за 15–20 минут изготовить специализированный зажим под конкретную партию — без покупки дорогостоящего спецприспособления.
Сводная таблица: какой тип тисков выбрать для вашей задачи
| Станок | Тип обработки | Серийность | Рекомендуемый тип тисков | Привод | Цель |
|---|---|---|---|---|---|
| Вертикально-фрезерный / ОЦ с ЧПУ (3 оси) | Фрезерование, сверление | Серийное | Неповоротные самоцентрирующие, двухпозиционные | Пневматический / гидравлический | Максимальная производительность |
| Универсально-фрезерный | Единичные и опытные работы | Единичное | Поворотные винтовые | Ручной | Гибкость и универсальность |
| Плоскошлифовальный | Чистовое шлифование | Любая | Лекальные или магнитные | Ручной / магнитный | Максимальная точность |
| ОЦ с ЧПУ (5 осей) | Сложнопрофильное фрезерование | Средне- и крупносерийное | Специализированные 5-осевые с низким профилем | Механический / гидравлический | Доступ к 5 сторонам, компактность |
| Сверлильный | Сверление, зенкерование, нарезание резьбы | Мелко- и среднесерийное | Крестовые (координатные) или быстрозажимные | Ручной / эксцентриковый | Точное позиционирование, скорость |
| Координатно-расточной | Прецизионная расточка | Единичное | Лекальные (прецизионные) | Ручной | Точность до микрон |
| Электроэрозионный (проволочный) | Вырезка, прошивка | Единичное и мелкосерийное | Специализированные для ЭЭО, нержавеющие | Ручной | Коррозионная стойкость, точность |
| ОЦ с ЧПУ (автоматизированная линия) | Фрезерование, расточка | Крупносерийное | Многопозиционные модульные с нулевой точкой | Гидравлический / пневматический | Максимальная загрузка шпинделя |
Тенденции и перспективы развития
Модульность и скорость переналадки
Интеграция с системами нулевой точки уже не экзотика, а формирующийся стандарт для российских производств, ориентированных на серийный выпуск. Инвестиции в модульные зажимные системы позволяют увеличить загрузку оборудования без расширения парка станков.
Умные (Smart) тиски
Мировые производители начинают встраивать в тиски датчики усилия зажима, контроля положения губок и температуры. Обратная связь с системой ЧПУ открывает возможности для адаптивного управления режимами резания: станок «знает», с какой силой зажата деталь, и корректирует подачу, предотвращая сдвиг заготовки или поломку инструмента. Для российского рынка это перспектива ближайших лет.
Рост доли автоматизированных приводов
Пневматические и гидравлические тиски вытесняют ручные на серийных участках. Автоматизация зажима — логичное следствие общей цифровизации производств и дефицита квалифицированных кадров.
Аддитивные технологии в оснастке
3D-печать металлом и пластиком начинает применяться для быстрого изготовления сложных профильных накладок, специальных зажимных элементов и кондукторов. Это кратно сокращает время подготовки производства для мелких серий нестандартных деталей.
Мини-гайд по терминологии для грамотной заявки
При оформлении заявки на закупку или подборе по каталогу используются стандартные параметры. Вот что означает каждый из них:
| Термин | Что означает |
|---|---|
| Ширина губок (мм) | Определяет максимальный размер заготовки, который можно зажать по длине губки. |
| Раскрытие / ход губок (мм) | Максимальное расстояние между разведёнными губками. Определяет диапазон размеров заготовок. |
| Усилие зажима (кН) | Сила, с которой губки прижимают деталь. Определяет допустимую интенсивность режимов обработки. |
| Параллельность и перпендикулярность (мм на 100 мм длины) | Геометрическая точность тисков. Для обычных станочных — порядка сотых долей миллиметра, для лекальных — единицы микрометров. Конкретные значения уточняйте по паспорту. |
| Повторяемость (мкм) | Точность, с которой деталь возвращается в то же положение при перезажиме. Критичный параметр для серийной обработки на ЧПУ. |
| Pull-down (эффект «притягивания») | Способность конструкции тисков при зажиме прижимать заготовку к основанию (вниз), компенсируя её подъём. Реализуется наклонными направляющими или специальной геометрией губок. Предотвращает «всплывание» детали. |
Усилие зажима и удерживающая способность от сдвига — разные вещи. Удерживающая способность зависит также от коэффициента трения, типа губок/накладок, высоты зажима, наличия упоров и направления сил резания. При подборе тисков необходимо учитывать оба параметра.
Формируя заявку, указывайте не только типоразмер и тип привода, но и конкретные требования по точности, усилию и совместимости с Т-пазами вашего стола. Это сократит цикл подбора и исключит ошибки при поставке. При необходимости наши инженеры помогут составить техническое задание и подобрать оптимальное решение — в том числе аналог из наличия, если нужная позиция в дефиците.
От классификации — к конкретному выбору
Не существует одной «лучшей» конструкции тисков. Оптимальный выбор — всегда компромисс между требуемой производительностью, точностью, типом производства и бюджетом. Попытка сэкономить на оснастке при дорогом станке — одна из самых распространённых и дорогих ошибок. Тиски за 15 000 рублей на обрабатывающем центре стоимостью 15 млн — это не экономия, это потеря точности, времени и денег.
Грамотный инженерный подход начинается с чёткого понимания задачи: какие материалы обрабатываются, какие операции выполняются, какие объёмы и серийность, какие допуски требуются. Данная статья — систематизированная база для принятия таких решений.
Для тех, кто готов перейти от теории к практике, мы подготовили подробное руководство «Как выбрать станочные тиски: полный алгоритм подбора» — с пошаговой методикой, чек-листами и разбором типичных ошибок.
В нашем каталоге представлены станочные тиски всех описанных типов — от доступных винтовых моделей до прецизионных систем для 5-осевой обработки и автоматизированных участков. Доставка по всей России, включая удалённые регионы. Доступны гибкие условия оплаты: лизинг, кредит, отсрочка платежа, работа со спецсчетами. Финансовая безопасность гарантирована — работаем по банковской гарантии.
Если нужна помощь в подборе оснастки под конкретную деталь или оборудование — инженеры нашего отдела проведут бесплатную консультацию. Подберём оптимальное решение, включая аналоги из наличия — дешевле или производительнее исходного варианта.
Подберём станочные тиски под ваши задачи
Бесплатная консультация инженеров-технологов, помощь с ТЗ, аналоги из наличия
Часто задаваемые вопросы о станочных тисках
Неповоротные жёстко крепятся к столу и обеспечивают максимальную жёсткость — это выбор для ЧПУ и серийных операций. Поворотные установлены на планшайбе с градусной шкалой, позволяют разворачивать деталь на произвольный угол, но за счёт дополнительного стыка теряют в жёсткости. Выбор зависит от типа станка и характера задач: на универсальном фрезерном — поворотные удобнее, на ОЦ с ЧПУ — неповоротные эффективнее.
Для серийного фрезерования на 3-осевом ОЦ — неповоротные самоцентрирующие с пневматическим или гидравлическим приводом. Для 5-осевых центров — специализированные тиски с низким профилем, обеспечивающие доступ к пяти сторонам заготовки. Для единичных работ на универсальном фрезерном — поворотные винтовые.
У самоцентрирующих тисков обе губки движутся синхронно, размещая заготовку по оси симметрии тисков. Это исключает необходимость выставки каждой детали, сохраняет стабильный программный ноль при серийной обработке на ЧПУ и существенно сокращает вспомогательное время. Точность центрирования зависит от конструкции и состояния механизма синхронизации.
Когда серийность производства растёт и вспомогательное время (зажим/разжим) начинает составлять ощутимую долю цикла. Конкретный порог зависит от операции и исходных потерь времени, но в ряде случаев при серии от 50–100 деталей в смену пневматические тиски могут окупиться за несколько месяцев за счёт роста выработки и стабильности усилия зажима.
Система нулевой точки (zero-point) позволяет быстро устанавливать тиски на стол станка с высокой повторяемостью позиционирования. Подготовка заготовки происходит вне станка, станок не простаивает. Это ключевой инструмент быстрой переналадки (SMED) и повышения загрузки дорогостоящего оборудования. Конкретные время смены и повторяемость зависят от выбранной системы и условий эксплуатации.
Для зажима деталей с чисто обработанными поверхностями используйте накладки из мягких материалов: латуни, меди, алюминия или полиуретана. Для цилиндрических заготовок — призматические (V-образные) накладки. Для серийной обработки фасонных деталей — сырые стальные накладки с выфрезерованным профилем под контур детали.
Зависит от операции и материала. Для лёгкого сверления алюминия достаточно небольших усилий, для тяжёлого фрезерования титана и жаропрочных сплавов требуются значительные усилия. Важно помнить, что усилие зажима — это не то же самое, что удерживающая способность от сдвига: последняя зависит ещё и от коэффициента трения, типа накладок, высоты зажима и наличия упоров. Усилие должно быть рассчитано технологом с учётом сил резания, коэффициента трения и схемы базирования — конкретные значения берутся из паспорта тисков и сопоставляются с условиями обработки.
