Смена технологической эпохи
До 2010-х годов в промышленной резке металла широко применялись CO2-лазеры. В парке оборудования того периода часто встречались CO2-станки крупных производителей — Trumpf, Amada, Bystronic и других. Затем произошёл перелом: волоконные (fiber) лазеры начали активно вытеснять CO2 из сегмента резки металла. Сегодня большинство новых станков для лазерной резки металла — волоконные.
Но на многих российских производствах до сих пор работают CO2-станки. Перед их владельцами стоит вопрос: ремонтировать, продолжать эксплуатировать или переходить на волоконный лазер? А те, кто покупает первый лазерный станок, хотят понять: действительно ли fiber-технология лучше, или CO2 ещё имеет право на жизнь?
Эта статья — объективное сравнение волоконного и CO2-лазера по критериям, которые определяют выбор на производстве: физика процесса, скорость, качество, эксплуатационные расходы и окупаемость.

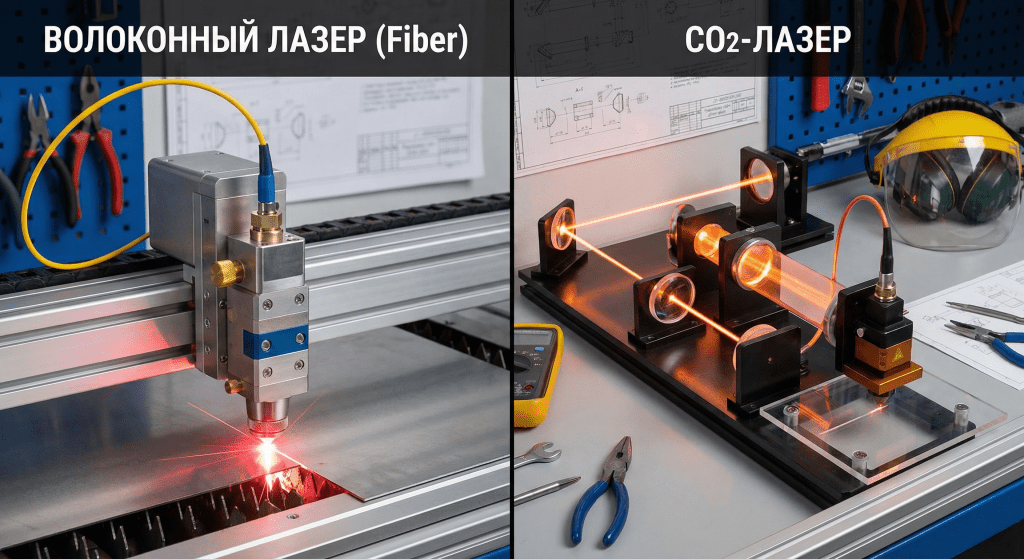

Принцип работы: фундаментальные различия
CO2-лазер
Луч генерируется в газовом резонаторе, заполненном смесью CO₂, азота и гелия. Конструкция резонатора может различаться: диффузионные, fast-flow, slab-резонаторы. Электрический разряд возбуждает молекулы CO₂, которые излучают фотоны с длиной волны 10,6 мкм (дальний инфракрасный диапазон). Луч транспортируется к рабочей головке через систему поворотных зеркал — «зеркальный тракт». Зеркала требуют юстировки, чистки и периодической замены. В зависимости от типа резонатора газовая смесь может нуждаться в обновлении.
Волоконный (Fiber) лазер
Излучение генерируется в активном оптическом волокне, легированном редкоземельными элементами (как правило, иттербием). Длина волны — 1,06–1,08 мкм (ближний инфракрасный диапазон). Луч передаётся по гибкому оптоволоконному кабелю напрямую в режущую головку — без зеркал, без юстировки оптического тракта, без газовой среды в резонаторе.
Почему длина волны имеет значение
Поверхность металла по-разному взаимодействует с излучением разных длин волн. Излучение с длиной волны около 1 мкм большинство металлов поглощают лучше, чем излучение 10,6 мкм. Это означает, что при прочих равных условиях волоконный лазер передаёт в зону реза бо́льшую долю энергии.
Волоконный лазер часто обеспечивает более высокую скорость резки металла и меньшие потери энергии. Конкретные значения зависят от материала, его состояния, толщины и параметров процесса.
Для меди и латуни CO2-резка в типовых станках не применяется: эти металлы отражают бо́льшую часть излучения на длине волны 10,6 мкм. Отражённый луч может повредить оптику резонатора. Волоконный лазер справляется с медью и латунью, но требует соответствующей комплектации — в частности, защиты источника и головки от обратного отражения.
Сравнительная таблица: волоконный лазер vs CO2
Конкретные значения скорости, толщины и ресурса зависят от модели станка, мощности источника, материала, газа и других параметров. Таблица даёт общее представление о различиях технологий.
| Параметр | Волоконный лазер (Fiber) | CO2-лазер |
|---|---|---|
| Длина волны | 1,06–1,08 мкм | 10,6 мкм |
| КПД источника (электрооптический) | 30–45 % | 10–15 % |
| Потребление электроэнергии | Значительно ниже | Значительно выше |
| Скорость резки тонкого металла | Выше | Ниже |
| Резка меди, латуни | Да (с защитой от обратного отражения) | Не рекомендуется |
| Резка нержавейки, алюминия | Высокая скорость, хорошее качество | Приемлемо, но медленнее |

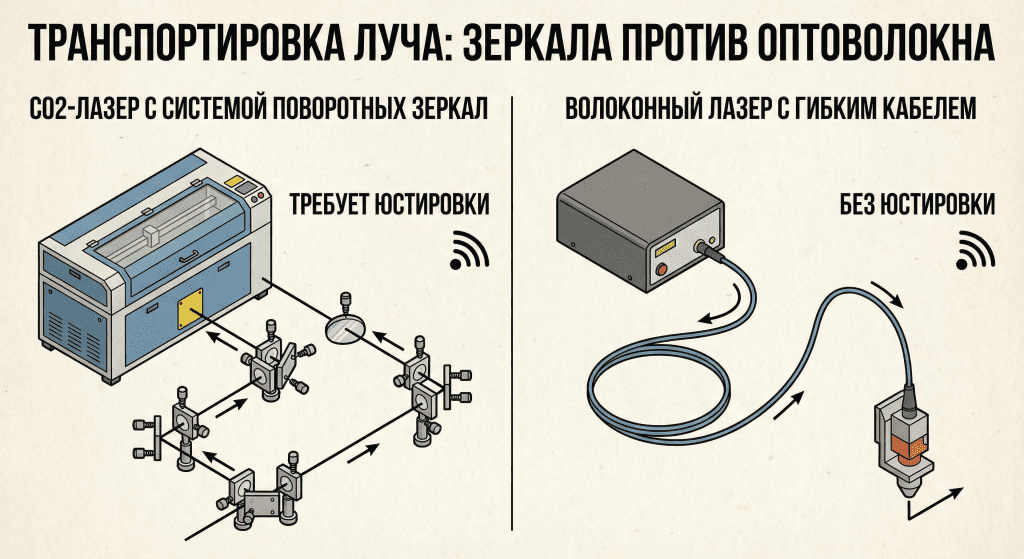

| Транспортировка луча | Оптоволокно (без юстировки) | Зеркальный тракт (требует юстировки) |
| Ресурс источника | Высокий (десятки тысяч часов) | Ниже (требуется замена трубки/резонатора) |
| Расходные материалы | Защитные стёкла, сопла | Зеркала, линзы, защитные стёкла, газовая смесь |
| Регулярное обслуживание | Минимальное | Юстировка, замена газа, чистка тракта |
| Требования к охлаждению | Умеренные | Повышенные |
| Чувствительность к загрязнению оптики | Есть (защитные стёкла головки) | Выше (весь оптический тракт) |
| Интеграция в автоматизированные линии | Проще | Сложнее |
| Резка неметаллов (дерево, акрил, ткань) | Не подходит | Хорошо подходит |
Для резки неметаллов мы рекомендуем специализированные CO2-станки, так как волоконные лазеры для этих материалов неэффективны.
Энергоэффективность и КПД — главное отличие волоконного лазера от CO2
Электрооптический КПД волоконного лазера составляет 30–45 %. Это означает, что значительная часть потребляемой электроэнергии преобразуется в лазерное излучение.
КПД CO2-лазера — около 10–15 %. Бо́льшая часть энергии уходит в тепло, которое нужно отводить мощным чиллером.
Для получения одинаковой лазерной мощности волоконный станок потребляет от сети в 3–4 раза меньше электроэнергии, чем CO2. Дополнительно снижаются затраты на охлаждение и вентиляцию цеха.
Пример расчёта
Условия: станок 4 кВт лазерной мощности, двухсменная работа (16 часов в сутки), 250 рабочих дней в году.
| Параметр | Волоконный лазер | CO2-лазер |
|---|---|---|
| Примерное потребление от сети | 12–16 кВт | 40–55 кВт |
| Годовой расход энергии | 48 000–64 000 кВт·ч | 160 000–220 000 кВт·ч |
Разница в потреблении электроэнергии — в 3–4 раза. При интенсивной эксплуатации это сотни тысяч рублей экономии ежегодно (в зависимости от тарифа).
Под потреблением «от сети» понимается станок в сборе — источник, приводы, чиллер, электроника. Расходы на генерацию или подачу технологических газов (азот, кислород), компрессор и вытяжку учитываются отдельно.
Скорость и качество резки металлов
Скорость
На тонком и среднем листе (до 8–10 мм) волоконный лазер режет быстрее CO2 при сопоставимой мощности источника. Преимущество особенно заметно на материалах толщиной 1–4 мм.
На толстом листе (свыше 16 мм) разница в скорости сокращается. Однако волоконные лазеры доступны в мощностях 10, 15, 20 кВт и выше, тогда как CO2-лазеры высокой мощности встречаются редко и стоят значительно дороже.
Конкретные скорости резки зависят от мощности, типа и давления газа (кислород, азот, воздух), качества материала, требований к кромке. Для точного сравнения запрашивайте карты реза у производителя станка.
Качество кромки
Нержавеющая сталь и алюминий. Волоконный лазер обеспечивает чистый рез в азоте с минимальной окалиной. CO2-лазер даёт приемлемый результат, но часто требует дополнительной обработки кромки.
Углеродистая сталь. На толщинах до 12–16 мм оба типа лазеров дают сравнимое качество при резке в кислороде. На бо́льших толщинах результат зависит от многих факторов — мощности, параметров луча, настройки процесса.
Медь и латунь. CO2-лазер для этих материалов не используется. Волоконный лазер справляется, но требует станка с защитой от обратного отражения и правильно подобранных режимов.
Тонкий лист — преимущество волоконного лазера
При раскрое тонкого листа (0,5–3 мм) волоконный лазер показывает высокие скорости, недостижимые для CO2. Быстрое прохождение зоны нагрева минимизирует тепловую деформацию — это важно для деталей с жёсткими допусками на плоскостность.
Стоимость владения (TCO)
Эксплуатация волоконного лазера обходится дешевле CO2-лазера по большинству статей расходов:
Электроэнергия
В 3–4 раза ниже при той же лазерной мощности.
Расходные материалы оптики
У волоконного лазера нет зеркального тракта. Основные расходники: защитные стёкла и сопла режущей головки. У CO2 добавляются зеркала, линзы оптического тракта, а в ряде конструкций — лазерная газовая смесь.
Техническое обслуживание
Волоконный лазер не требует юстировки оптического тракта. Регламентные работы проще и реже.
Ресурс источника
Диоды накачки волоконного лазера рассчитаны на десятки тысяч часов работы. Газоразрядная трубка или резонатор CO2-лазера имеют меньший ресурс и требуют дорогостоящей замены.
Даже если начальная стоимость волоконного станка сопоставима с CO2 или выше, разница в эксплуатационных расходах обычно компенсирует это за 1–3 года интенсивной работы. Точный срок окупаемости зависит от загрузки станка, тарифов на электроэнергию и стоимости обслуживания в вашем регионе.
Для точного расчёта TCO учитывайте стоимость расходных материалов и газов.
Когда CO2-лазер всё ещё актуален
Область применения CO2-лазеров сузилась, но полностью списывать технологию рано:
- Обработка неметаллов. Дерево, фанера, акрил (оргстекло), ткань, кожа, картон — CO2-лазер на длине волны 10,6 мкм режет и гравирует эти материалы. Волоконный лазер для неметаллов не подходит.
Некоторые пластики (например, ПВХ) при лазерной резке выделяют токсичные и коррозионно-активные вещества. Перед обработкой пластика уточните его состав и допустимость резки.
- Смешанное производство. Если цех работает и с металлом, и с неметаллами (например, нержавейка + акрил для наружной рекламы), CO2-станок может закрыть обе задачи. Однако чаще выгоднее иметь два специализированных станка.
- Действующий парк оборудования. Если CO2-станок исправен, загружен и амортизирован, менять его без причины нецелесообразно. Переход на волоконный лазер оправдан, когда подходит срок капитального ремонта, истекает ресурс трубки или производительность перестаёт отвечать задачам.
- Рынок новых станков: для резки металла подавляющее большинство новых станков — волоконные. CO2-станки для металла выпускаются ограниченно и в основном для специфических задач.
Для задач по резке неметаллов мы предлагаем специализированные CO2-станки.
Сценарии выбора: какой лазер лучше для металла под конкретные задачи
Однозначно волоконный лазер, если:
- Основной материал — металл (сталь, нержавейка, алюминий, медь, латунь).
- Требуется высокая скорость на тонком и среднем листе.
- Работа в две и более смены — критична стоимость эксплуатации.
- Планируется резка цветных металлов.
- Станок интегрируется в автоматизированную линию.
CO2-лазер допустим, если:
- Основной материал — неметаллы (акрил, дерево, текстиль, кожа).
- Станок уже есть, исправен и загружен, ресурс не исчерпан.
- Бюджет на новое оборудование ограничен.
Два станка — оптимальное решение для производств, работающих и с металлом, и с неметаллами: волоконный для металла, CO2 для акрила и дерева.
Подбор оборудования под ваши задачи
Поможем выбрать конфигурацию для работы с металлом или неметаллами
Частые ошибки при переходе с CO2 на волоконный лазер
- Перенос режимов резки без адаптации. Параметры реза (скорость, давление газа, фокусное расстояние) у волоконного лазера другие. Технологические карты нужно разрабатывать заново или адаптировать под новое оборудование.
- Выбор заниженной мощности. «КПД выше — значит, можно взять источник меньшей мощности» — распространённое заблуждение. Мощность источника и эффективная мощность в зоне реза — разные понятия. Для сопоставимых возможностей выбирайте волоконный лазер той же или близкой мощности.
- Несовместимость системы газоснабжения. Волоконный лазер при резке нержавейки и алюминия в азоте может требовать более высокой чистоты газа и давления, чем использовалось на CO2-станке. Проверьте требования производителя и при необходимости модернизируйте газовую систему.
- Попытка установить волоконный источник на раму CO2-станка. Технически это возможно, но механика и приводы CO2-станка могут не соответствовать динамике волоконного лазера. Результат будет компромиссным.
- Недооценка обучения персонала. Операторы, работавшие на CO2, должны пройти переподготовку: другие скорости, другая оптика, другой подход к настройке. Закладывайте время на обучение при планировании перехода.
Для успешного перехода рекомендуем заранее ознакомиться с технологическими картами и провести тестовую резку.

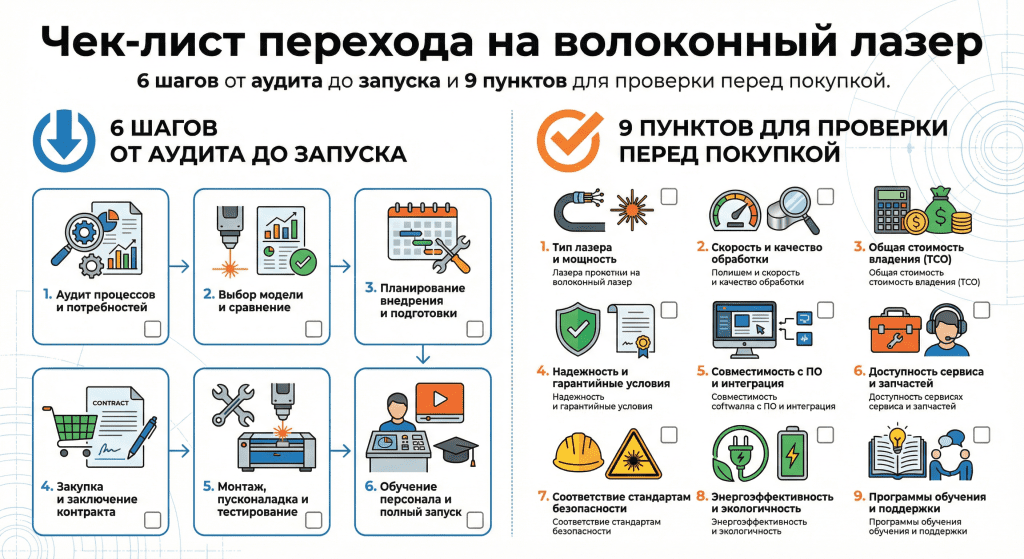

План перехода и чек-лист покупателя
Алгоритм перехода
- Аудит текущей загрузки. Определите, какие материалы, толщины и объёмы проходят через станок. Какая доля — металл, какая — неметаллы.
- Расчёт экономики. Сравните стоимость продолжения эксплуатации CO2 (с учётом предстоящего ТО, замены трубки, расхода газовой смеси) со стоимостью покупки и эксплуатации нового волоконного станка.
- Определение мощности. По картам реза и таблицам производителя выберите мощность, покрывающую текущие и перспективные задачи с запасом.
- Выбор станка и поставщика. Оцените станину, приводы, режущую головку, бренд источника, сроки поставки, условия гарантии и сервиса.
- Подготовка площадки. Электропитание достаточной мощности, сжатый воздух, система подачи азота и кислорода, вытяжная вентиляция.
- Пусконаладка и обучение. Монтаж, подключение, настройка параметров, обучение операторов и технологов.
Чек-лист перед покупкой
- [ ] Определены основные материалы и диапазон толщин
- [ ] Выбрана мощность источника с учётом перспективных задач
- [ ] Проверена совместимость с системой газоснабжения (чистота, давление)
- [ ] Оценены требования к электропитанию
- [ ] Запрошен пробный рез на ваших материалах
- [ ] Рассчитана ориентировочная стоимость владения
- [ ] Согласованы условия оплаты (лизинг, рассрочка)
- [ ] Уточнены сроки поставки и условия пусконаладки
- [ ] Запланировано обучение операторов
Доставка оборудования — по всей России. Работаем с лизингом, кредитом, рассрочкой. Пусконаладка и обучение персонала — в рамках договора поставки.
Рекомендуемые волоконные станки из каталога
| Задача | Мощность | Примеры решений |
|---|---|---|
| Мастерская, мелкая серия, тонкий лист до 6 мм | 1–2 кВт | Станки начального уровня |
| Среднее производство, сталь до 16 мм | 3–6 кВт | Станки среднего класса |
| Серийное производство, высокая загрузка | 6–12 кВт | Станки повышенной мощности |
| Тяжёлое машиностроение, толстый лист | 12–20+ кВт | Мощные конфигурации |
Станки комплектуются волоконными источниками ведущих производителей. Поможем подобрать оптимальную конфигурацию под ваши задачи и бюджет.
Нужна помощь в выборе?
Рассчитаем окупаемость, подготовим коммерческое предложение
Все волоконные станкиЧасто задаваемые вопросы
В чём главное отличие волоконного лазера от CO2?
Длина волны излучения: около 1 мкм у волоконного и 10,6 мкм у CO2. Металлы лучше поглощают короткую волну, поэтому волоконный лазер эффективнее для резки металла — выше КПД, выше скорость, ниже расход электроэнергии.
Какой КПД у волоконного лазера?
Электрооптический КПД волоконного лазера — 30–45 %, у CO2-лазера — около 10–15 %. На практике волоконный станок потребляет от сети в 3–4 раза меньше при той же лазерной мощности.
Можно ли на волоконном лазере резать дерево, акрил, ткань?
Нет. Излучение с длиной волны 1 мкм плохо поглощается этими материалами. Для дерева, акрила и текстиля нужен CO2-лазер.
Сколько стоит переход с CO2 на волоконный лазер?
Стоимость зависит от мощности и комплектации станка. Однако разница в эксплуатационных расходах (электричество, расходники, обслуживание) обычно позволяет окупить переход за 1–3 года при интенсивной работе.
Можно ли поставить волоконный источник на старый CO2-станок?
Технически возможно, но нецелесообразно. Механика CO2-станка не рассчитана на скорости и динамику волоконного лазера. Рекомендуется приобретать станок целиком.
Режет ли CO2-лазер медь и латунь?
Нет. Эти металлы отражают бо́льшую часть излучения на длине волны 10,6 мкм. Резка невозможна и опасна для оптики. Волоконный лазер с медью и латунью справляется при наличии защиты от обратного отражения.
Какой ресурс у волоконного лазера?
Диоды накачки волоконного источника рассчитаны на десятки тысяч часов — значительно больше, чем ресурс газоразрядной трубки CO2-лазера. Конкретные значения зависят от производителя и условий эксплуатации.
Что лучше для резки нержавейки — волоконный или CO2?
Волоконный лазер. Он обеспечивает более высокую скорость и чистую кромку при резке в азоте.
Нужно ли переучивать операторов?
Да. Другие скорости, параметры фокусировки, настройки газа. Обучение обычно занимает несколько дней и проводится в рамках пусконаладки.
Какие станки можно заказать с доставкой по России?
В каталоге представлены станки различных производителей с источниками ведущих брендов. Доставка по всей России, включая удалённые регионы.
Выводы
Выбор между волоконным и CO2-лазером для резки металла однозначен - волоконный лазер. Он быстрее, экономичнее и проще в обслуживании. CO2-лазер остаётся актуальным только для неметаллов и для предприятий, которые по объективным причинам не могут заменить действующий парк. Плановый переход с CO2 на волоконную технологию при правильно подобранной мощности и комплектации окупается за 1–3 года за счёт разницы в эксплуатационных расходах.
