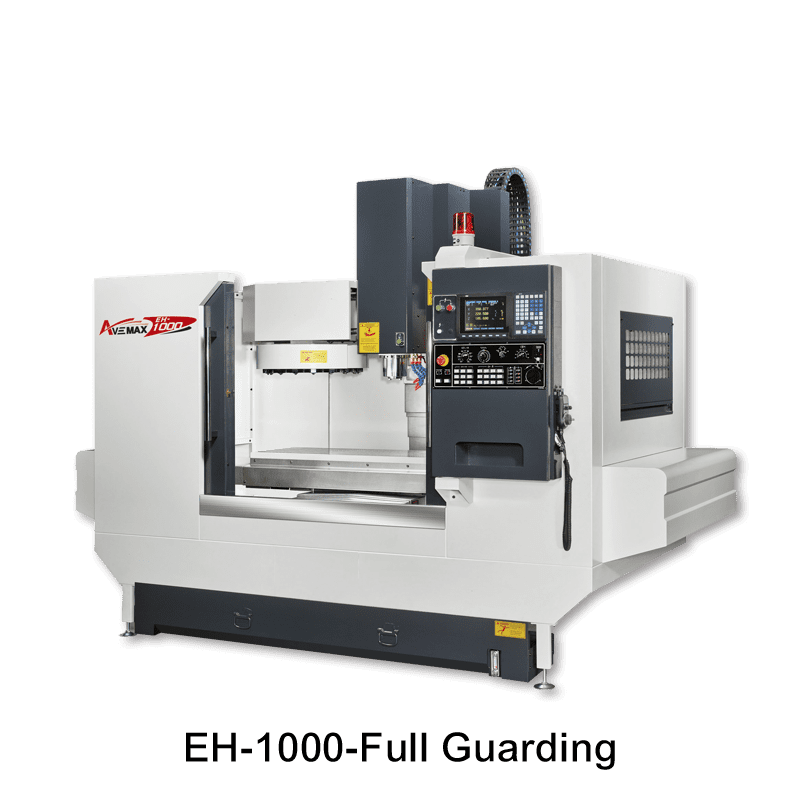

Вертикальный обрабатывающий центр с ЧПУ AVEMAX EH-1000
Технические характеристики
| Параметр | Значение |
|---|---|
| Стол | |
| Размер стола | 1200 × 410 мм |
| Т-образные пазы стола (ширина × количество) | 18 × 5 мм |
| Продольное перемещение (ось X) | 1020 мм |
| Поперечное перемещение (ось Y) | 510 мм |
| Вертикальное перемещение (ось Z) | 510 мм |
| Расстояние от торца шпинделя до поверхности стола | 82,5~592,5 мм |
| Расстояние от поверхности колонны до центра стола | 525 мм |
| Максимальная грузоподъёмность стола | 700 кг |
| Шпиндель | |
| Конус шпинделя | BT40 / CAT40 / DIN40 |
| Частота вращения шпинделя | 8000 об/мин |
| Привод шпинделя | Ременной |
| Скорости подач | |
| Ускоренная подача по осям X, Y, Z | 12 м/мин |
| Рабочая подача | 1~10 м/мин |
| Двигатели | |
| Двигатель шпинделя | 10 л.с. |
| Приводные двигатели осей X, Y, Z | 1,5 кВт (*зависит от системы ЧПУ) |
| Привод осей X, Y, Z | Зубчато-ременная передача 1:2 |
| Автоматическая смена инструмента | |
| Вместимость магазина | Безрукавный тип, 16 инструментов |
| Макс. диаметр инструмента | При полном заполнении: 100 мм / Соседнее гнездо свободно: 150 мм |
| Макс. длина инструмента | 250 мм |
| Макс. масса инструмента | 7 кг |
| Прочее | |
| Насос СОЖ | 3/4 л.с. |
| Насос централизованной смазки | 75 Вт |
| Давление сжатого воздуха | 6 кгс/см² |
| Потребляемая мощность | 15 кВА |
| Габариты станка (Д × Ш × В) | 3200 × 2200 × 2550 мм |
| Масса нетто | 4000 кг |
Описание
EH-1000
• Литые детали из лицензионного чугуна Миханит отожжены и подвергнуты термообработке для снятия внутренних напряжений, что обеспечивает максимальную точность и виброгашение.
• Закаленные и шлифованные шарико-винтовые передачи класса точности C5 с предварительным натягом для минимизации мертвого хода, обеспечивающие высокоточное перемещение и снижение тепловой деформации по всем осям.
• В стандартной комплектации шпиндель с конусом BT40, ременной привод, 8000 об/мин (опционально доступны 10000/12000/15000 об/мин).
• Точность позиционирования: ±0,008 мм/300 мм
• Точность повторного позиционирования: ±0,005 мм/300 мм
• Телескопические стальные защитные кожухи направляющих по трем осям для защиты направляющих и шарико-винтовых передач от стружки и СОЖ.
• Направляющие прямоугольного (коробчатого) типа по осям X/Y/Z закалены и отшлифованы.
• Покрытие высококачественным материалом Туркайт-Б с прецизионным ручным шабрением обеспечивает максимальную износостойкость.
Комплектация
- Станок
- инструкция
