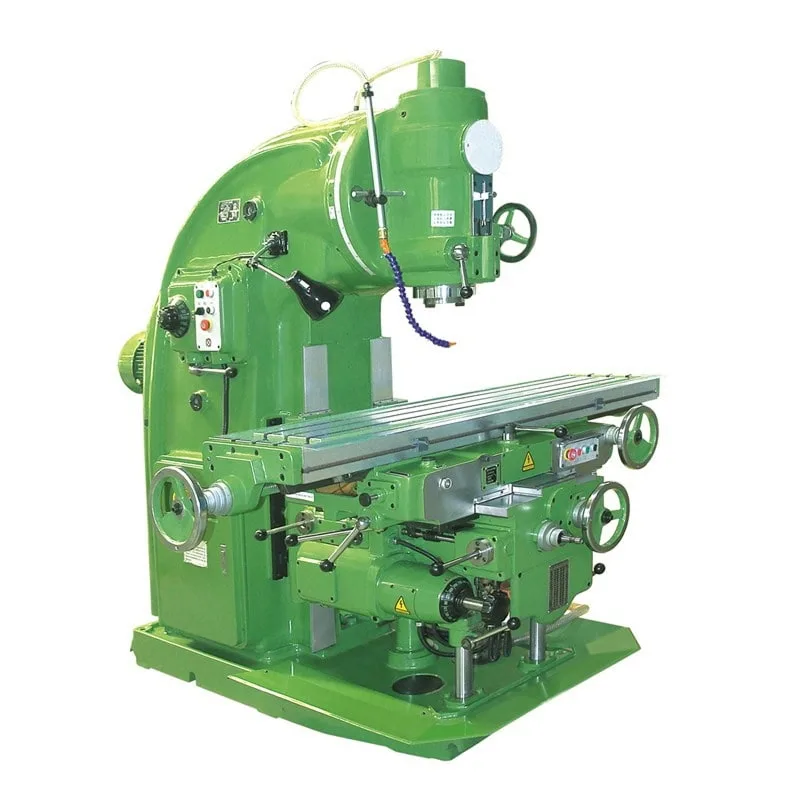

Станок консольно-фрезерный вертикальный 6Т13 (Х5040)

Технические характеристики

Параметр	Значение
Производитель	XILI
Артикул	X5040
Напряжение	380 В
Мощность	14 кВт
Мощность привода	11 кВт
Мощность привода подач	3 кВт
Шпиндель
Конус шпинделя	ISO 50
Патрон шпинделя	ISO 50 DIN 2080
Количество скоростей шпинделя	18
Частота вращения вертикального шпинделя	30–1500 об/мин
Поворот шпинделя	±45°
Вылет вертикального шпинделя	450 мм
Перемещение пиноли шпинделя	85 мм
Технологические возможности
Макс. диаметр сверления	50 мм
Макс. диаметр торцевой фрезы	200 мм
Макс. диаметр концевой фрезы	50 мм
Макс. диаметр рассверливания в стали	50 мм
Рабочий стол
Размер стола	1700 × 400 мм
Макс. расстояние от шпинделя до стола	500 мм
Количество Т-образных пазов	3
Размер Т-образных пазов	18 мм
Расстояние между Т-образными пазами	80 мм
Максимальная грузоподъёмность стола	1000 кг
Перемещения
Количество осей	3
Ручное перемещение по оси X	900 мм
Ручное перемещение по оси Y	315 мм
Ручное перемещение по оси Z	385 мм
Автоматическое перемещение по оси X	880 мм
Автоматическое перемещение по оси Y	300 мм
Автоматическое перемещение по оси Z	365 мм
Диапазон автоподачи	23,5–1180 мм/мин
Прочее
Подключение сжатого воздуха	нет
Габариты и масса
Габариты (Д × Ш × В)	2556 × 2159 × 2298 мм
Габариты упаковки (Д × Ш × В)	3000 × 2500 × 2400 мм
Масса нетто	4250 кг
Масса брутто	4300 кг

Описание

Станки серии 6Т13 предназначены для выполнения всех видов фрезерных работ: сверления, зенкерования, обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов и других деталей, растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства.

Комплектация

• Тяга – 1шт
• Фрезерная оправка ISO50-Ø40мм – 1шт
• Конус 7:24 ISO50/MK4 – 1шт
• Шприц-масленка – 1шт
• Инструменты для обслуживания – 1 к-кт
