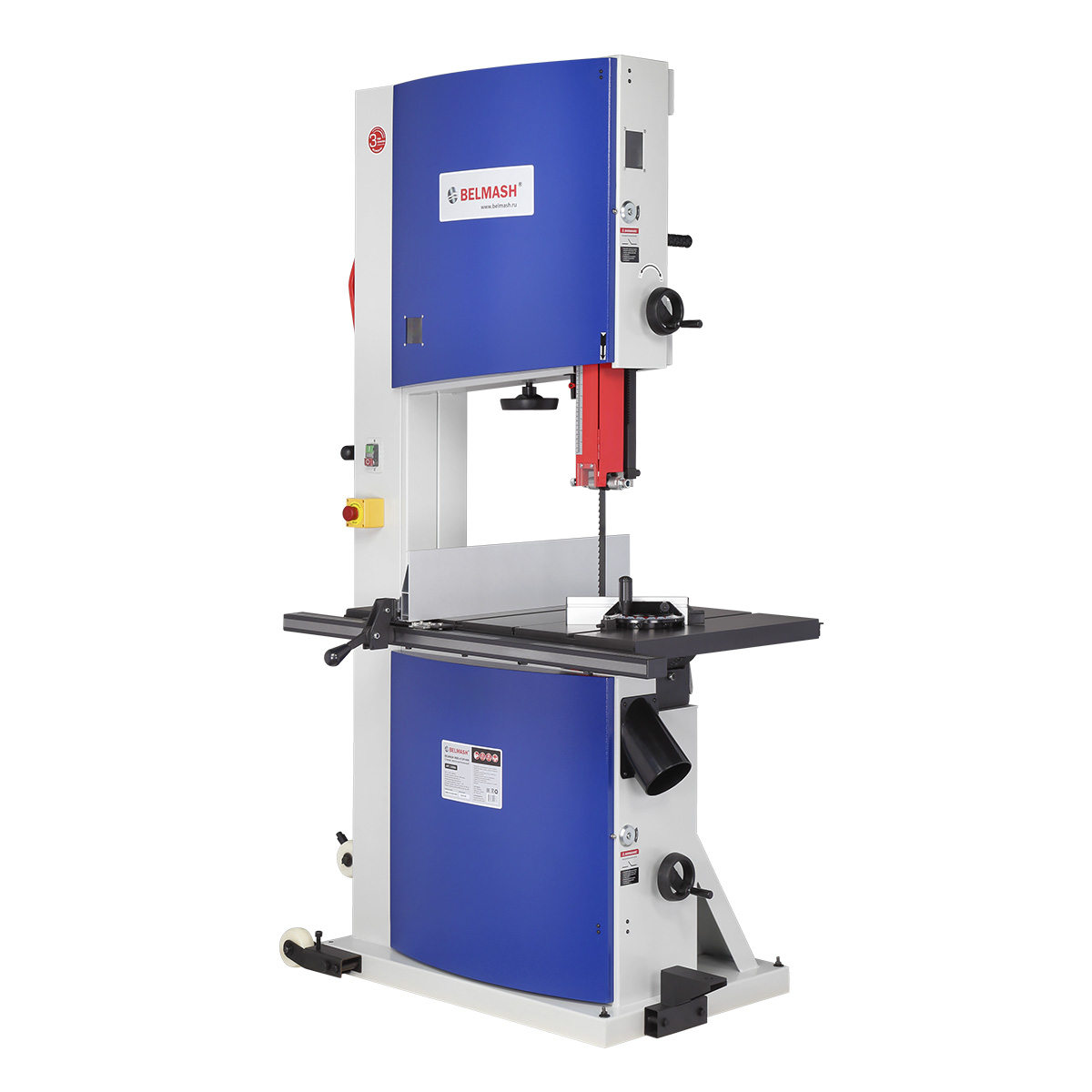

Станок ленточнопильный BELMASH WBS-510P/400
Доставка: 24 января
Самовывоз: 23 января
Технические характеристики
| Параметр | Значение |
|---|---|
| Электрооборудование | |
| Напряжение питающей сети | 400 В |
| Частота тока | 50 Гц |
| Тип электродвигателя | Асинхронный |
| Потребляемая мощность | 3500 Вт |
| Режимы работы | S1 |
| Частота вращения вала двигателя на холостом ходу | 1400 об/мин |
| Тип выключателя | Механический |
| Маркировка выключателя | HY57 |
| Тип аварийного выключателя | Механический |
| Маркировка аварийного выключателя | HY57B |
| Длина электрошнура | 3 м |
| Привод | |
| Тип ремня | Клиновой A-965 |
| Пильный узел | |
| Длина полотна пилы | 4100 мм |
| Ширина полотна пилы | 19–38 мм |
| Скорость пильного полотна | 1320 м/мин |
| Диаметр маховика | 510 мм |
| Просвет до рамы | 500 мм |
| Технологические возможности | |
| Максимальная толщина распиливаемого материала | 350 мм |
| Диапазон углов распиловки по торцу | –60°…+60° |
| Угол наклона стола | 0°…+45° |
| Рабочий стол | |
| Материал рабочего стола | Чугун |
| Размер рабочего стола (Д × Ш) | 500 × 640 мм |
| Материал дополнительных столов | Сталь |
| Размеры дополнительного стола (Д × Ш) | 150 × 640 мм |
| Тип паза | Т-образный |
| Размер паза (Ш × В) | 19 × 9,5 мм |
| Материал параллельного упора | Алюминий |
| Высота рабочей поверхности относительно пола | 925 мм |
| Конструкция | |
| Материал корпуса | Сталь |
| Размер основания (Д × Ш) | 865 × 615 мм |
| Диаметр патрубка адаптера для отведения стружки (внутр./внеш.) | 120 мм |
| Уровень шума | 78 дБ |
| Габариты и масса | |
| Габаритные размеры (Д × Ш × В) | 1200 × 945 × 2010 мм |
| Размер упаковки (Д × Ш × В) | 930 × 725 × 2140 мм |
| Масса нетто | 315 кг |
| Масса брутто | 330 кг |
| Прочее | |
| Комплект поставки | 1 шт |
| Гарантийный срок | 12 мес. |
| Расширенная гарантия | +24 месяца к основной |
| Страна происхождения | Китай |
Описание
Ленточнопильный станок BELMASH WBS-510P/400 — профессиональное решение для точного прямого, криволинейного и углового пиления крупногабаритных заготовок из древесины, фанеры, ДСП, МДФ и ДВП. Подходит для оснащения столярных и мебельных производств, где важны надежность и производительность.Особенности
Мощный асинхронный двигатель на 3500 Вт гарантирует стабильную работу без перегрузок при распиле твердых пород древесины
Большая высота распила и широкий просвет до рамы позволяют работать с заготовками размером до 350 мм в высоту и до 500 мм в ширину
Увеличенная рабочая поверхность за счёт основного стола и его расширения
Минимизация вибраций благодаря чугунным шкивам, рабочему столу, а также двум дополнительным опорам
Быстрый сброс натяжения полотна делает работу более комфортной
Высокая скорость полотна пилы, относительно «младших» моделей
Регулируемый угол наклона стола от 0° до +45° открывает возможности для выполнения сложных угловых пропилов
Конструкция
BELMASH WBS-510P/400 спроектирован для работы с крупными заготовками, предлагая значительную высоту пропила в 350 мм при ширине до 500 мм. Его габариты, две дополнительные опоры и вес 330 кг делают его стабильной и основательной станиной для профессионального использования.
Сердцем станка является мощный асинхронный двигатель на 3500 Вт, рассчитанный на длительную работу в режиме S1. Питание осуществляется через электромагнитный контактор, это подключение является эффективным и максимально безопасным. Также на станке установлены аварийная кнопка остановки двигателя и система блокировки с концевыми выключателями, которые предотвращают запуск при открытых защитных панелях.
Скорость пильного полотна одна – 1 320 м/мин.
Рабочий стол из литого чугуна размером 500×640 мм и стальное расширение 150×640 мм создают просторную и виброустойчивую поверхность для работы с крупными деталями. Угол наклона стола плавно регулируется от 0° до +45°.
Для точного позиционирования заготовок станок комплектуется литым алюминиевым параллельным упором, который перемещается по передней направляющей и устанавливается как справа, так и слева от пильного полотна. Он может устанавливаться как вертикально, так и горизонтально, в зависимости от высоты заготовки.
На столе, по обе стороны от полотна, имеется два Т-образных паза стандартного размера 19х9,5 мм для углового упора. Его диапазон настройки от -60° до +60° для выполнения точных угловых резов.
На станке используются пильные полотна длиной 4 100 мм и шириной от 19 до 38 мм, что позволяет осуществлять как прямолинейный, так и фигурный распил. Ослабление натяжения полотна осуществляется специальным рычагом в одно движение. Шкивы выполнены из чугуна, диаметр - 510 мм.
Качество и безопасность реза обеспечивает продуманная система направляющих пильного полотна. Верхний узел с маховиком быстро регулируется по высоте. Боковые опоры и задняя направляющая точно настраиваются для минимального зазора и исключения увода полотна. Натяжение контролируется по индикатору в смотровом окне.
Для подключения аспирации станок оборудован двумя патрубками диаметром 120 мм, расположенными под рабочим столом и в нижней части основания станка. Нижний патрубок имеют крышку.
Перемещение станка весом 330 кг облегчает роликовый механизм подъема, входящий в комплект поставки.
Для безопасной подачи заготовок также предусмотрен толкатель.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ТС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Комплектация
- Станок ленточнопильный-1
- Стол рабочий в сборе-1
- Расширение рабочего стола-1
- Передняя направляющая параллельного упора-1
- Упор параллельный-1
- Упор угловой-1
- Ручка маховика натяжения ремня-1
- Ручка маховика верхней направляющей пильного полотна-1
- Рым-болт-1
- Патрубок для отведения стружки верхний-1
- Держатель толкателя-1
- Толкатель-1
- Подставка роликовая для перемещения-1
- Полотно пильное 4100×25×0,6 3TPI*-1
- Комплект ключей-1
- Комплект крепежа-1
- Руководство по эксплуатации-1
- Упаковка-1
*Данная позиция может быть установлена на станок
