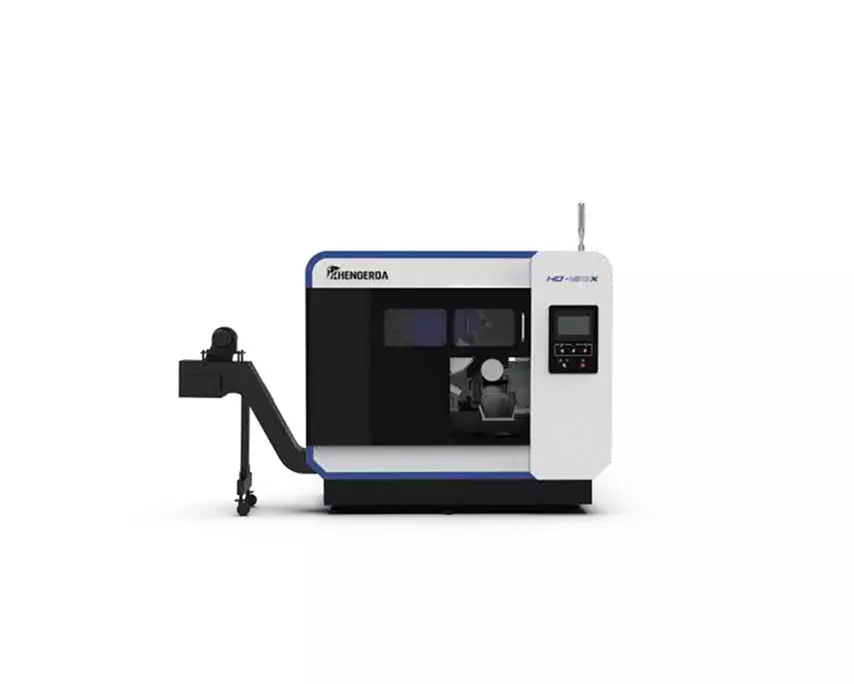

Станок автоматический дисковый отрезной Hengerda HD-70P
0
5 720 702 руб.
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Артикул
:HD-70P
Напряжение, В
:380
Мощность, Вт
:14500
Глубина резания, мм
:70
Гарантия, мес
:1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Габариты круглого проката | 10-70 мм |
| Габариты квадратного проката | 10-60 мм |
| Размер торцовки | 10-100 мм |
| Длина единичного хода подачи | 5-800 мм |
| Размер остатка заготовки в тисках | 60 мм |
| Точность подачи материала | ± 0.05 мм |
| Размер дисковой пилы | 285х32хТ2.0/t.1.75 мм |
| Размер и кол-во отверстий | 63/4/11 мм |
| Кол-во зубьев | 54,60,72,80,100,120 Z |
| Скорость подачи пильной рамы | 0-3000 мм/мин |
| Скорость подвода диска к заготовке (Холостой ход) | 18 мм/мин |
| Скорость подачи заготовки | 20 мм/мин |
| Скорость вращения шпинделя | 60-140 об/мин |
| Мощность электродвигателя шпинделя | 7.5/4р кВт |
| Мощность сервопривода, направляющего диск | 2 кВт |
| Мощность сервопривода подачи заготовки | 1 кВт |
| Мощность гидростанции | 2.2 кВт |
| Давление гидростанции | 7 МПа |
| Ёмкость маслобака под давлением | 90 л |
| Зажим заготовки | Горизонтальный |
| Зажим подачи заготовок | Горизонтальный |
| Напряжение | 380 В |
| Общая мощность | 14.5 кВт |
| Общий вес (включая стеллаж материалов) | 4000/4500 (Со стеллажом) |
| Габарит станка ДхШхВ | 2700х2050х1790 мм |
| Габарит станка со стеллажом | 7180х1650х1790 мм |
| Загрузочный стеллаж. Габариты заготовок | 70 х 6м х 10 Шт |
| Длина загрузочного стеллажа | 3-6 м |
Описание
Двухосевой дисковый автоматический станок HENGERDA HD-70P. Данная модель также поставляется в 3-х осевом исполнении с дополнительными тисками. В стандартную комплектацию входит 3х или 6ти метровая автоматизированная секция (на выбор клиента).
Дисковые автоматические станки с ЧПУ изготовлены на базе высокопрочной литейной станины, оснащены линейными направляющими и ШВП, что обеспечивает высокую точность и производительность. Станки оснащены полностью разработанной компанией HENGERDA системой управления, отличающейся высокой скоростью отклика и простотой управления.
Конструкция станков реализована по принципу подачи инструмента к заготовке без люфта, что достаточно ощутимо повышает стойкость и срок службы диска.
Преимущества
- Персональная разработка системы ЧПУ.
Реализовано на базе ПЛК, софт разработан компанией самостоятельно с адаптивным внешним дизайном и быстрымоткликом, что делает работу более удобной. - Высокопрочная литая станина.
Обладает высокой жёсткостью, ударопрочностью и низкой степенью деформации, что значительно влияет на качество и стабильность распиловки. - Коробка передач нового типа.
Инновационная разработка заключается в отсутствии люфта между шестернями в процессе пиления диском заготовки, что обеспечивает эффективность процесса резания и срок службы дисковой пилы. - Инновационный подход к автоматизации процессов перемещения
Оси подачи заготовки в зону резания и подачи дисковой пилы в заготовку реализованы на базе сервоприводов, ШВП и линейных направляющих. Данная технология обеспечивает максимальную точность и эффективность резания. - Конструкция для уменьшения остатка материала в тисках (Третьи тиски на 3-х осевых станках)
Уникальная система зажима для уменьшения остатка заготовки. Подразумевает зажим заготовки с помощью устройства фиксации с двумя раздельными гидроцилиндрами и сервоприводом подачи. Повышает процент выхода ликвидного материала и экономит производственные затраты. - Система охлаждения микроспреем (масляный туман)
В станке используется передовая технология точечного распыления масла MQL. Понижает температуру нагрева диска, повышая его стойкость, снижает загрязнение рабочего места и окружающей среды.
Комплектация
- Комплект 2-х осевой электрической системы
- Гидравлическая система
- Автоматическая система распыления масла (масляный туман)
- Устройство автоматической подачи материала
- Спиральный конвейер сбора стружки
- Щётка снятия стружки с электроприводом
- Воздушный насос
- Дисковая пила
- Набор инструментов
- Улавливатель масляного тумана
- Автоматический загрузчик заготовок
- Устройство приёма длинномерных заготовок
- Устройство отвода стружки при резке труб
- Щётка снятия стружки с автоматическим приводом
- Насос охлаждения СОЖ
- Автоматический скребковый конвейер сбора стружки
- Устройство отвода отрезанных заготовок
- Тиски для 3-й оси
- Опция для укорочения хвостового остатка материалов (Только для 3-х осевого станка)
