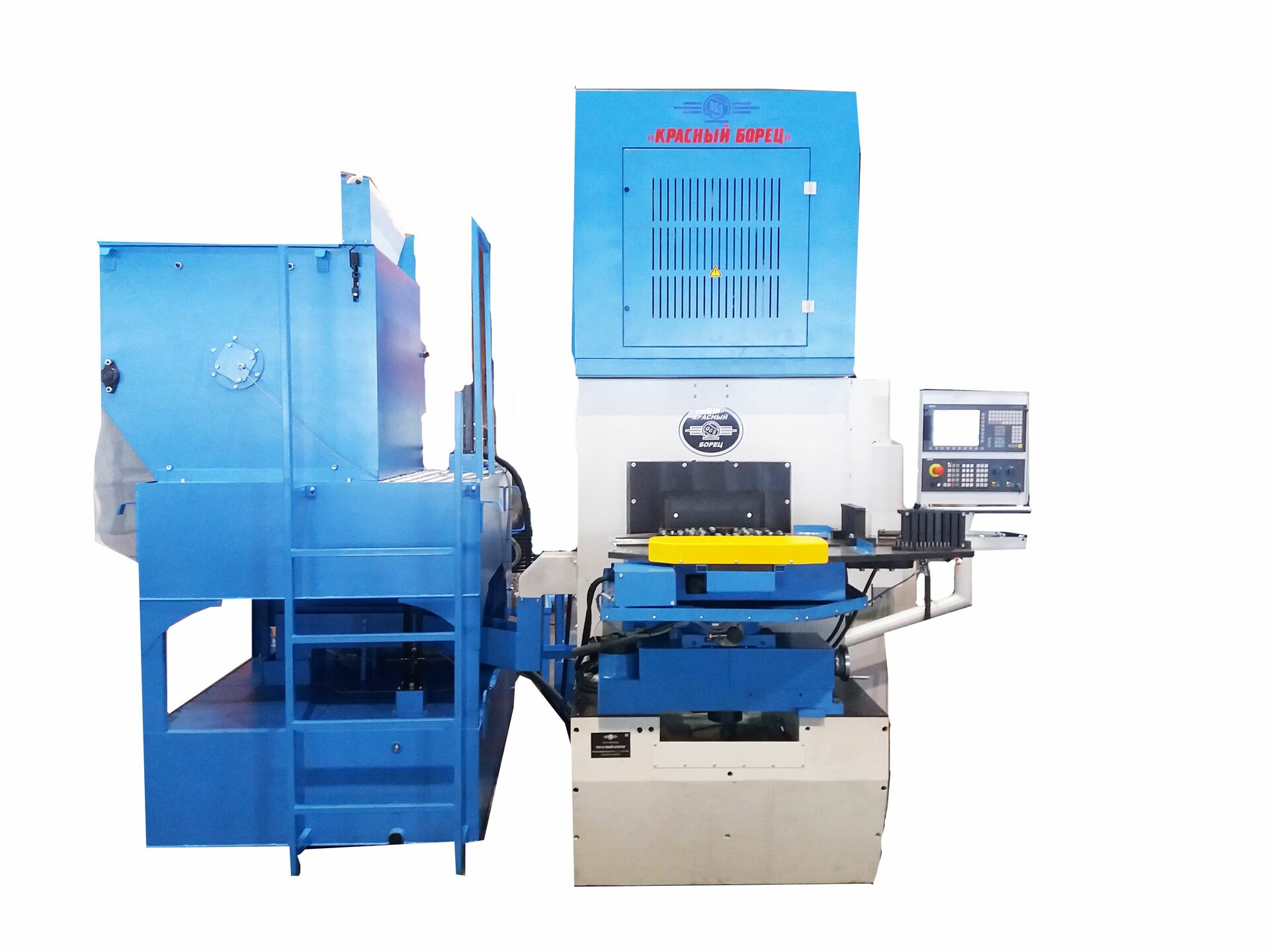

Автомат плоскошлифовальный с ЧПУ ОШ-622.3.ФЗ исп. 01

Технические характеристики

Описание

Станок имеет компоновку с поворотным (делительным) круглым столом и двумя (верхняя и нижняя) шлифовальными бабками с вертикальной осью вращения.

Основанием станка является станина. Все узлы, кроме поворотного стола, размещены или внутри станины или на верхнем платике её и закрыты кожухом и крышками, что позволяет обеспечить работу на станке практически безопасной.

С правой стороны станины закреплён поворотный пульт, в котором рас­положена система ЧПУ, сзади пульта электрошкаф, с левой стороны размещено охлаждение, а сзади гидростанция.

Обработка одновременно двух плоскостей деталей, находящихся в ячейках кассеты, производится с подачей на врезание верхней шлифовальной бабки при осциллирующем перемещении кассеты. Обработка деталей производится двумя алмазными кругами, установленными на шлифовальных бабках. Оба шпинделя могут вращаться как в одну сторону, так и в разные. Частота вращения шпинде­лей шлифовальных кругов регулируется посредством частотных преобразовате­лей тока. Нижняя шлифовальная бабка жёстко закреплена на станине станка.

Шпиндели смонтированы на 4-храдиальных и 2-х упорных подшипниках качения. В передней части станка имеется рабочий поворотный стол, осуществляющий автоматическую загрузку в кассету, доставку в рабочую зону, осцилляцию, зону ручного контроля и выгрузку деталей. На рабочем столе устанавли­вается четыре кассеты для размещения в них обрабатываемых деталей. Рабочий стол имеет позицион­ный делительный поворот на угол 90° со сменой положения кассет: загрузка, шлифование, позиция ручного контроля и выгрузка деталей. Выгрузка деталей осуществляется на специальное устройство. Загрузка деталей в кассеты из накопителя производятся автоматически. Контроль и коррекция размера обработки выполняется оператором в ручном режиме.

Программируемые координата V - вертикальное перемещение верхнего шпинделя шлифовальной головки.

Комплектация

• Станок в сборе;
• Шкаф электроавтоматики;
• Пульт управления с системой ЧПУ;
• Система охлаждения с холодильной установкой;
• Гидростанция;
• Алмазные шлифовальные круги Ø 500мм. - 2шт.;
• Механизмы автоматической загрузки и выгрузки деталей;
• Комплект запасных частей, инструмента и принадлежностей;
• Комплект эксплуатационно-технической документации;

• В конструкции станка предусмотрено подключение устройства удаления аэрозолей из рабочей зоны.
    ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ:
• оправка для статической балансировки шлифовального круга - 1 шт.;
• опора регулируемая (башмак) для установки станка - 5 шт.;
• набор стандартных и специальных ключей для обслуживания
  станка во время работы и при ремонте - 1 комплект;
• набор манжет, резиновых колец и уплотнений для механических узлов и гидравлики - 1 комплект;
• фильтроэлементы - 3 шт.
