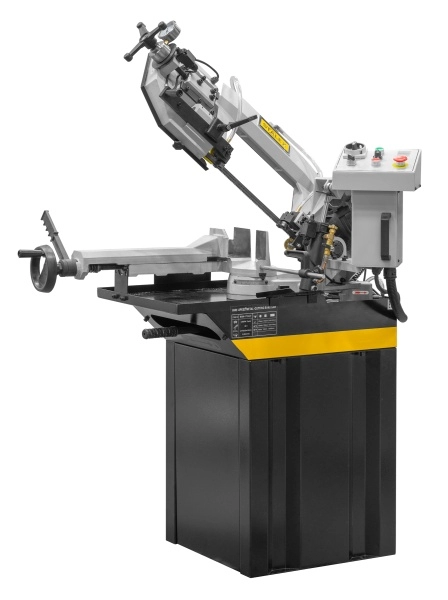

Ленточнопильный станок с гидроразгрузкой Stalex BSМ-225GV
Технические характеристики
| Мощность двигателя | 1.5 кВт. (3-х фазный, 380 вольт) | |||
| Двигатель СОЖ | 0,045 кВт. (220 вольт) | |||
| Привод | зубчатый | |||
| Скорость резания | 5-90 м/мин | |||
| Рабочая зона | +90° | +30° | +45° | +60° |
| круг | 225 | 200 | 160 | 100 |
| квадрат | 200 | 190 | 150 | 100 |
| прямоугольник | 260x150 | 210x140 | 160x140 | 100x115 |
| Передаточное отношение | 36:1 | |||
| Диаметр шкивов | Ø 300 мм | |||
| Размер полотна | 2450х27х0,9 мм | |||
| Рабочая высота станка | 920 мм | |||
| Подача пильной рамы | собственный вес с гидрорегулировкой | |||
| Зажим заготовки | ручной (+ рычаг быстрой доводки) | |||
| Объём бака СОЖ | 15.2 л | |||
| Габариты станка(ДхШхВ) | 1600х1300х1800 мм | |||
| Упаковка | фанерный ящик, отгружается одним местом 1350х580х970 мм станок и тумба/подставка поставляется в одном ящике | |||
| Масса нетто/брутто | 197/237 кг | |||
Описание
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-225GV позволяет делать распилы заготовок диаметром до 225мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-225GV:
- Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.
- Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников
- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)
- Мерный упор 300 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
