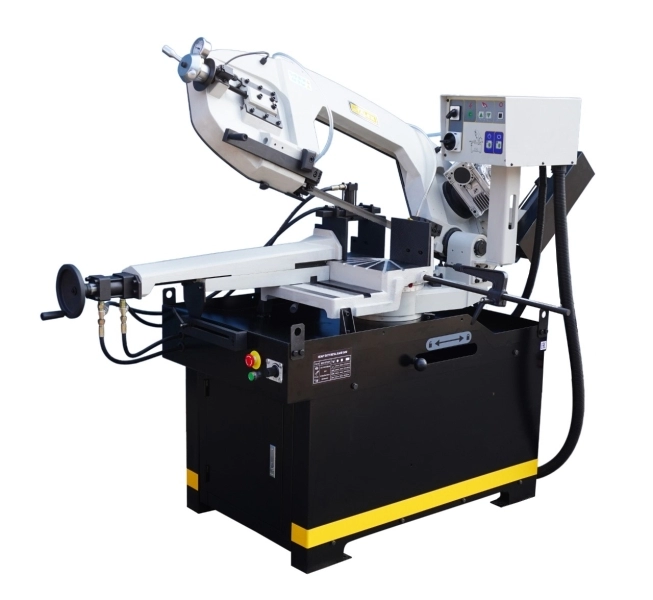

Полуавтоматический ленточнопильный станок Stalex BSМ-270GH
Доставка: 13 января
Самовывоз: 12 января
Технические характеристики
| Мощность двигателя | 1.5 кВт. / 1.1 кВт (3-х фазный, 380 вольт) | |||
| Двигатель СОЖ | 0,45 кВт | |||
| Привод | зубчатый | |||
| Скорость резания | 34 / 68 м/мин | |||
| Рабочая зона | -45° | 90° | +45° | +60° |
| круг | 210 | 270 | 240 | 160 |
| квадрат | 180 | 260 | 180 | 100 |
| прямоугольник | 180x180 | 220x370 | 160x240 | 160х110 |
| Подготовленные пазы в основаниях тисков для пиления под углом | -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60° | |||
| Передаточное отношение | 25:1 | |||
| Диаметр шкивов | Ø 380 мм | |||
| Размер полотна | 27х0,9х3160 мм | |||
| Рабочая высота станка | 920 мм | |||
| Зажим заготовки | гидравлический | |||
| Объём бака СОЖ | 17 л заливать 2/3 по уровню СОЖ | |||
| Объём гидравлического бака | 22 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) | |||
| Упаковка | фанерный ящик, отгружается одним местом 1860х760х1720 мм станок и тумба/подставка поставляется в одном ящике | |||
| Масса нетто/брутто | 491/541 кг | |||
Описание
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Станок Stalex BSM-270GH позволяет делать распилы заготовок диаметром до 270мм и прямоугольник 220х370мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок, тиски позволяю работать с заготовкой шириной до 370мм . Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-270GH:
- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, две скорости резания - 34 / 68 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 520 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Шкаф-подставка для инструментов
- Пила ленточная квалитет М42
