Станок гидравлический двухколонный с поворотной рамой Stalex TBK-4228A
Технические характеристики
| Мощность мотора | 3 кВт (3-х фазный) |
| Мощность гидравлической станции | 0,55 кВт |

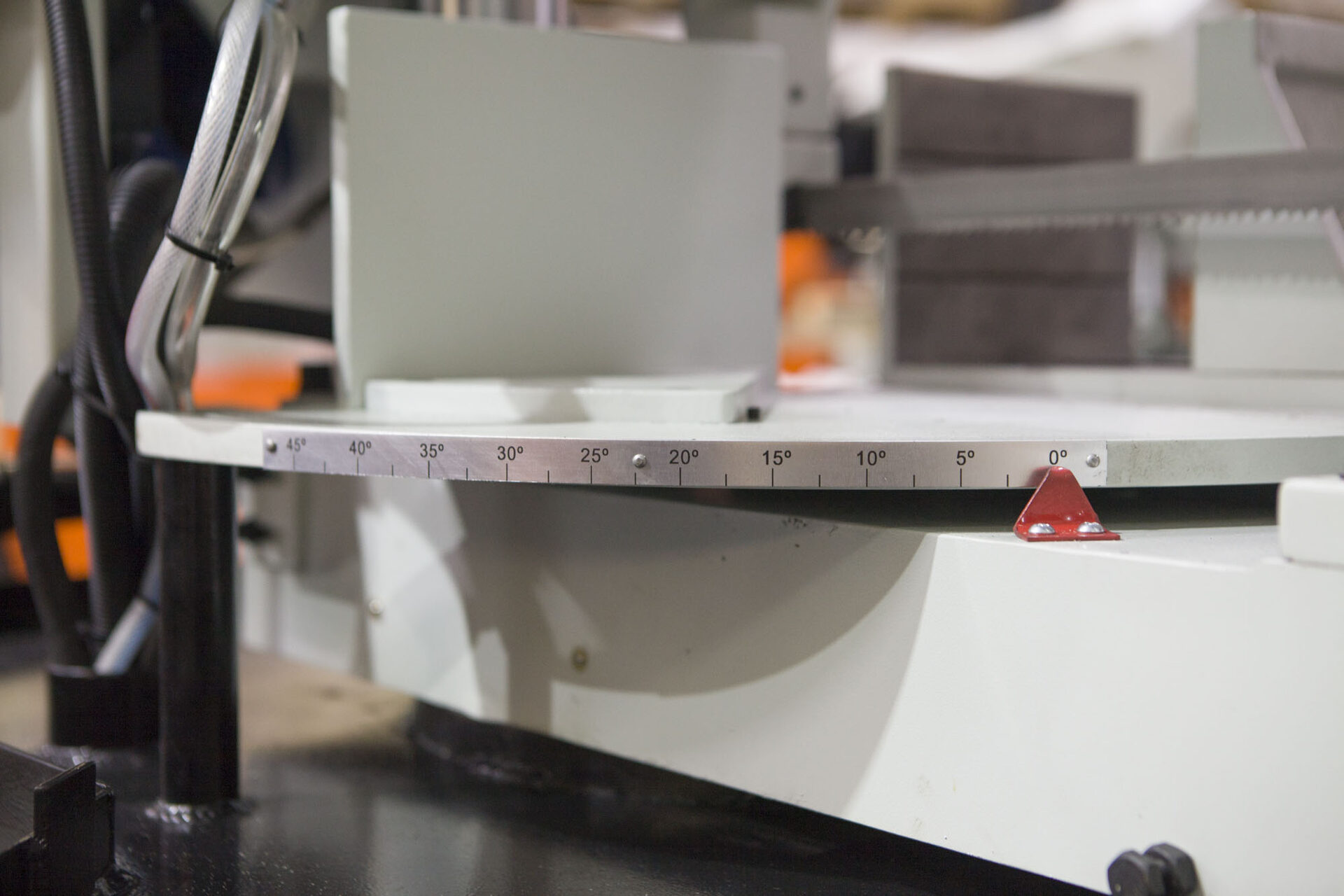

| Поворот рамы | от 0° (90°) до 45° |
| Тиски | гидравлические |
| Привод | клиноременной |
| Скорость резания | 27, 45, 69 м/мин |
| Рабочая зона : | |
| 0° (90°) | 280 мм 320x280мм |
| 30° | 260 мм 260x280мм |
| 45° | 170 мм 170x280мм |

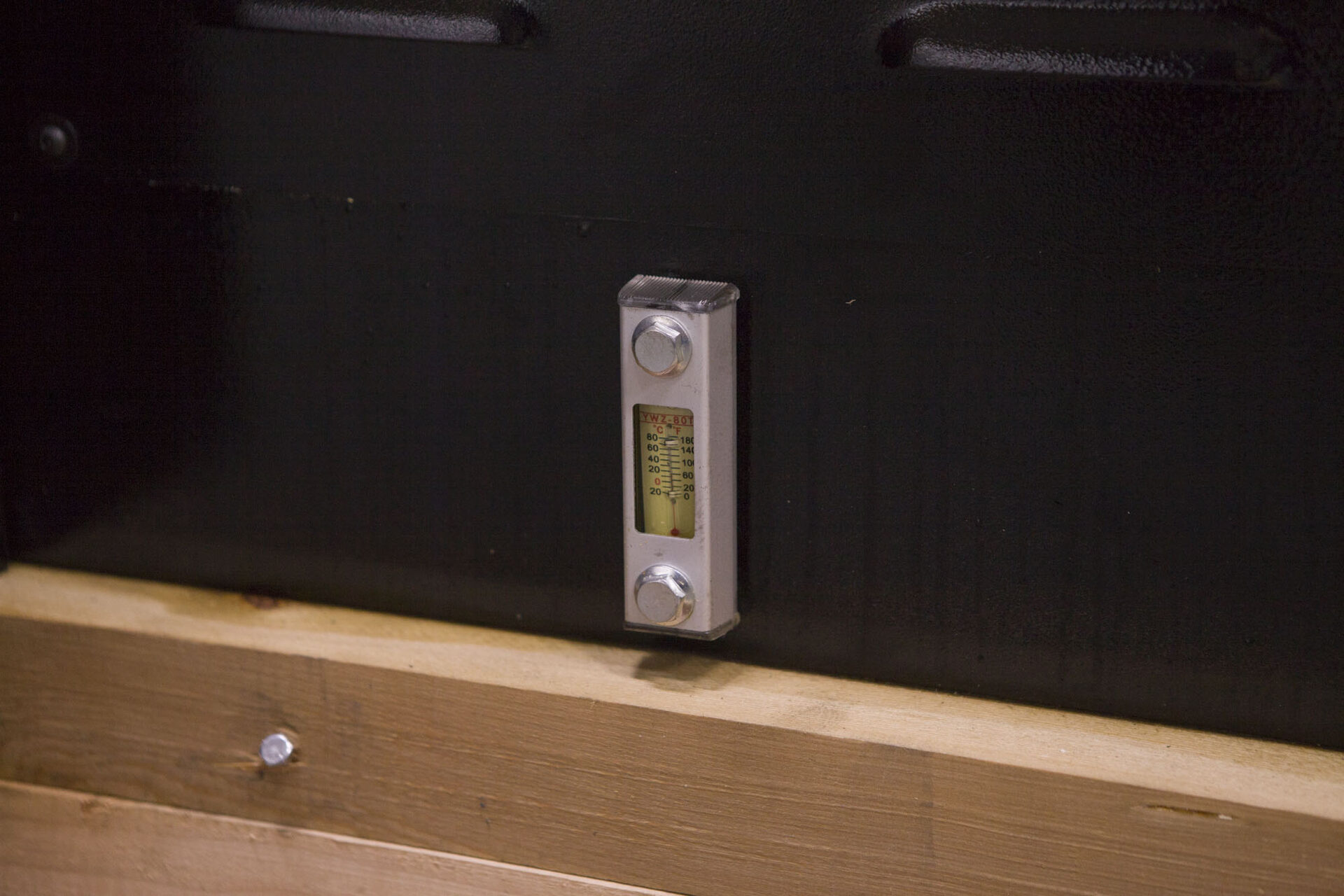

| Объём гидравлического бака | 54 л заливать 2/3 по уровню масла |

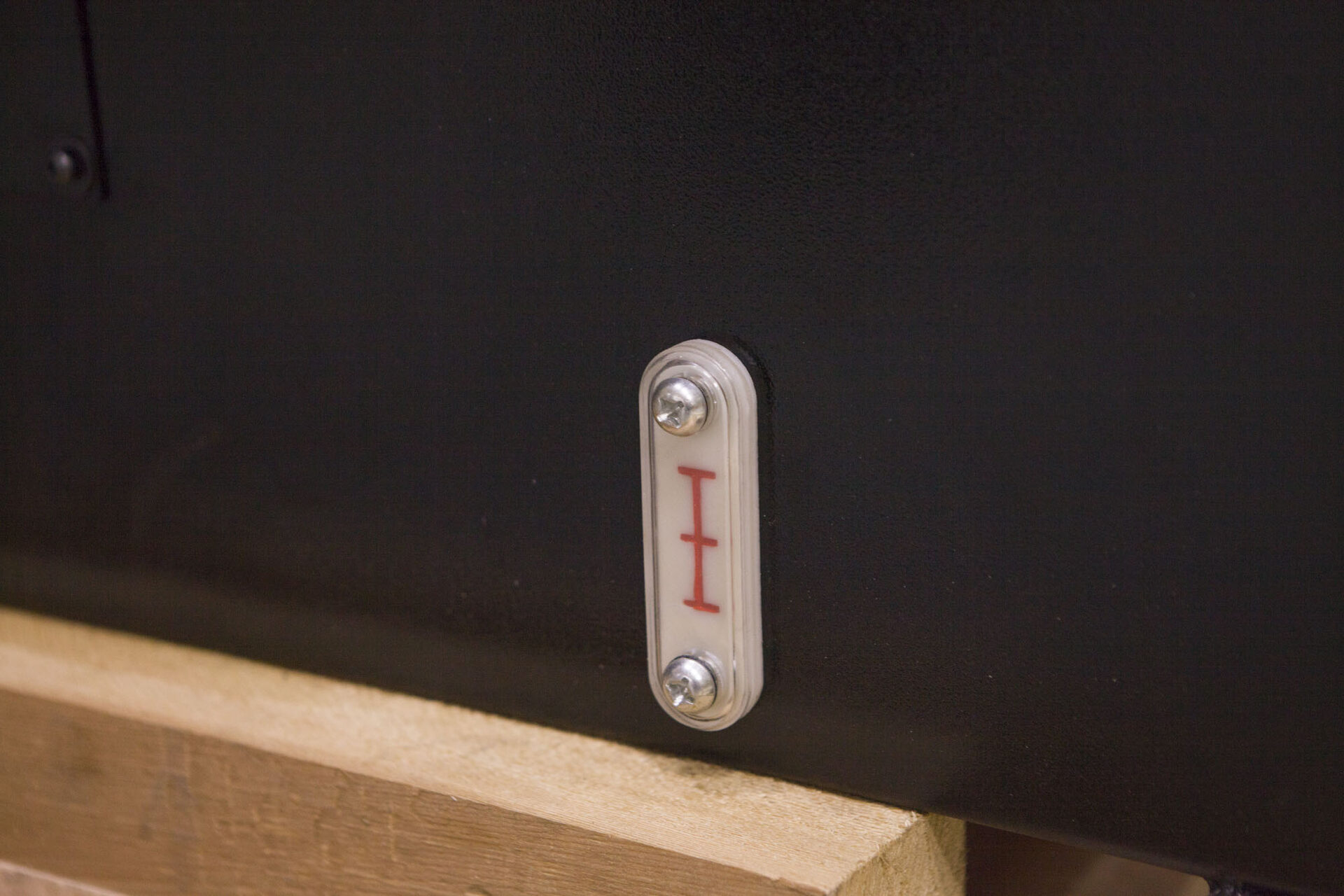

| Объём бака СОЖ | 38 л заливать 2/3 по уровню СОЖ |
| Габариты ленточного полотна | 27х0,9х3625 мм |
| Общие размеры | 2200х1400х1600 мм |
| Вес | 600 кг |
Описание
Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Преимущества

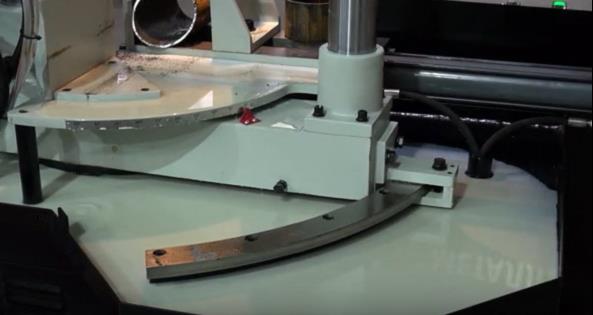

- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°);
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
- Станок управляется трёхфазным двигателем;
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена;
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
- Термозащита электродвигателя;
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно;
- Тиски гидравлические с возможностью быстрого зажима заготовок;
- 3 скорости вращения полотна;
- Подсветка зоны резания;
- Клиноременной привод;
- Автоматическое отключение при завершении резки.
Комплектация
- Ленточнопильный станок;
- ленточнопильное полотно, установленное на станке.
