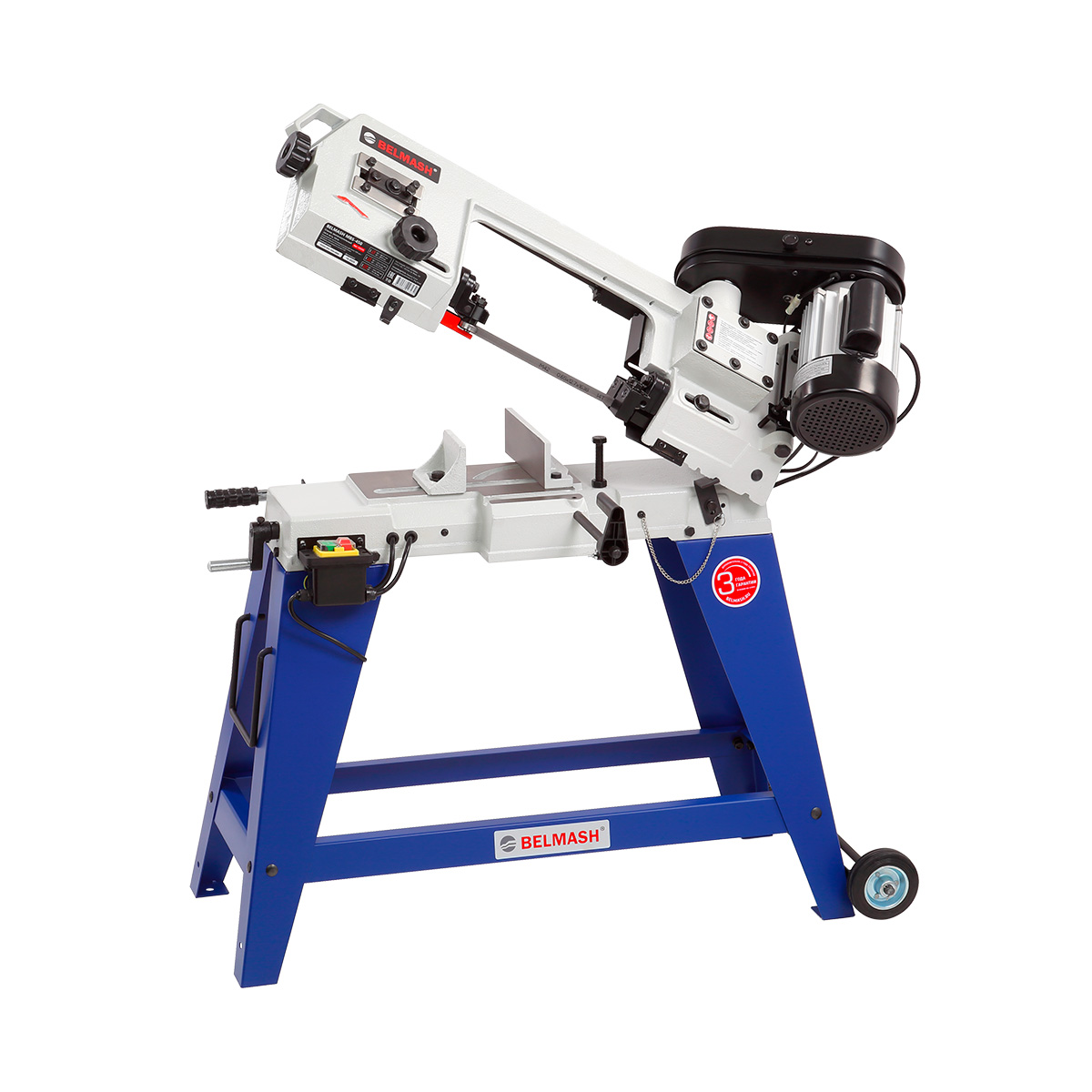

Станок ленточнопильный BELMASH MBS-450
Доставка: 23 января
Самовывоз: 22 января
Технические характеристики
| Параметр | Значение |
|---|---|
| Электрооборудование | |
| Напряжение питающей сети | 230 В |
| Тип электродвигателя | Асинхронный |
| Потребляемая мощность | 550 Вт |
| Режимы работы | S1 |
| Частота вращения вала двигателя | 1490 об/мин |
| Длина электрошнура | 1,8 м |
| Пильный узел | |
| Тип передачи | Ременная |
| Тип ремня | Клиновой / О-508 / 10 × 508 |
| Длина полотна пилы | 1638 мм |
| Скорость пильного полотна | 21 / 30 / 44 м/мин |
| Диаметр шкива пильного полотна | 181 мм |
| Материал шкивов пильного полотна | Чугун |
| Материал пильной рамы | Чугун |
| Диапазон угла поворота тисков | 0–45° |
| Технологические возможности | |
| Макс. диаметр круглой заготовки при пилении под углом 90° / 45° | 115 / 70 мм |
| Макс. размер квадратной заготовки при пилении под углом 90° / 45° | 115 × 115 / 70 × 70 мм |
| Макс. размер прямоугольной заготовки при пилении под углом 90° / 45° | 100 × 150 / 70 × 80 мм |
| Размер рабочего стола для вертикальной резки (Д × Ш) | 240 × 245 мм |
| Конструкция | |
| Материал основания станка | Чугун |
| Высота рабочей поверхности относительно пола | 610 мм |
| Уровень шума | 70 дБ |
| Габариты и масса | |
| Габаритные размеры (Д × Ш × В) | 1020 × 550 × 1390 мм |
| Размер упаковки (Д × Ш × В) | 1030 × 340 × 440 мм |
| Масса нетто | 50 кг |
| Масса брутто | 52 кг |
| Прочее | |
| Комплект поставки | 1 шт |
| Гарантийный срок | 12 мес. |
| Расширенная гарантия | +24 месяца к основной |
| Страна происхождения | Китай |
Описание
Ленточнопильный станок BELMASH MBS-450 предназначен для резки черных (сталь, чугун) и цветных металлов, их сплавов, а также материалов с цельным, полым и профильным сечением. Оптимален для использования в производственных мастерских и при мелкосерийном производстве.Особенности
- Работа в двух режимах: горизонтальная и вертикальная резка
- Поворотные тиски с диапазоном 0-45°
- Массивная чугунная конструкция пильной рамы, основания, шкивов
- Асинхронный двигатель 550 Вт с режимом работы S1
- Три скорости вращения пильного полотна 21/30/44 м/мин
- Компенсирующая пружина для облегчения подъема пильной рамы
- Колёса помогают легко перемещать станок
Конструкция
Отличительная особенность модели - возможность реза в горизонтальном и вертикальном положении пильной рамы. Последнее особенно эффективно при обработке плоских заготовок. Для перевода станка в вертикальный режим установите дополнительный рабочий стол (240×245 мм), входящий в комплектацию. Для удобства работы используйте упор.
Станок оснащен асинхронным двигателем мощностью 550 Вт, работающим от сети 230 В. Переключение между тремя скоростями резания 21/30/44 м/мин осуществляется перекидыванием клинового ремня.
Точность реза обеспечивается направляющими с подшипниками, которые следует располагать на расстоянии около 5 мм от заготовки. Это предотвращает перекосы пильного полотна и отклонения от линии реза.
Подбор оптимальной скорости осуществляется в зависимости от вида обрабатываемого материала:
- Высоколегированные, нержавеющие стали 22 м/мин
- Низколегированные стали, чугунное литье 33 м/мин
- Конструкционные стали, стальное литье, подшипниковые стали, мягкая латунь 45 м/мин
На прочном чугунном основании размещена массивная чугунная пильная рама, что обеспечивает устойчивость станка и снижает вибрации при работе.
Пильная рама опускается вручную, при этом компенсирующая пружина уменьшает требуемое усилие. Натяжение пильного полотна осуществляется вручную специальной ручкой.
Тиски станка позволяют надежно фиксировать заготовку и выполнять резку под углом от 0° до 45° (при горизонтальном положении пильной рамы).
Ограничитель длины обеспечивает возможность серийного производства деталей с высокой степенью повторяемости.
Для перемещения станка по мастерской нужно взяться за специальную ручку, приподнять станок чтоб колёса коснулись пола и, собственно, переставить его в нужное место.
Станок сочетает в себе компактные габариты при массе 50 кг, работу с разными материалами, удобство работы в любом из положений рамы.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Комплектация
- Станок ленточнопильный в сборе-1
- Стол рабочий-1
- Опора стола-1
- Ручка для перемещения-1
- Стержень ограничителя длины заготовки-1
- Ограничитель длины заготовки-1
- Блок ременной передачи-1
- Ремень клиновой-1
- Пильное полотно 1638×12,7×0,65 мм 14TPI*-1
- Шкив электродвигателя*-1
- Шкив ведомый*-1
- Опора станка-4
- Поперечина опоры станка длинная-2
- Поперечина опоры станка короткая-2
- Кронштейн для крепления колес-1
- Ось колесная-1
- Колесо-2
- Комплект крепежа*-1
- Руководство по эксплуатации-1
- Упаковка-1
*Данная позиция может быть установлена на станок
