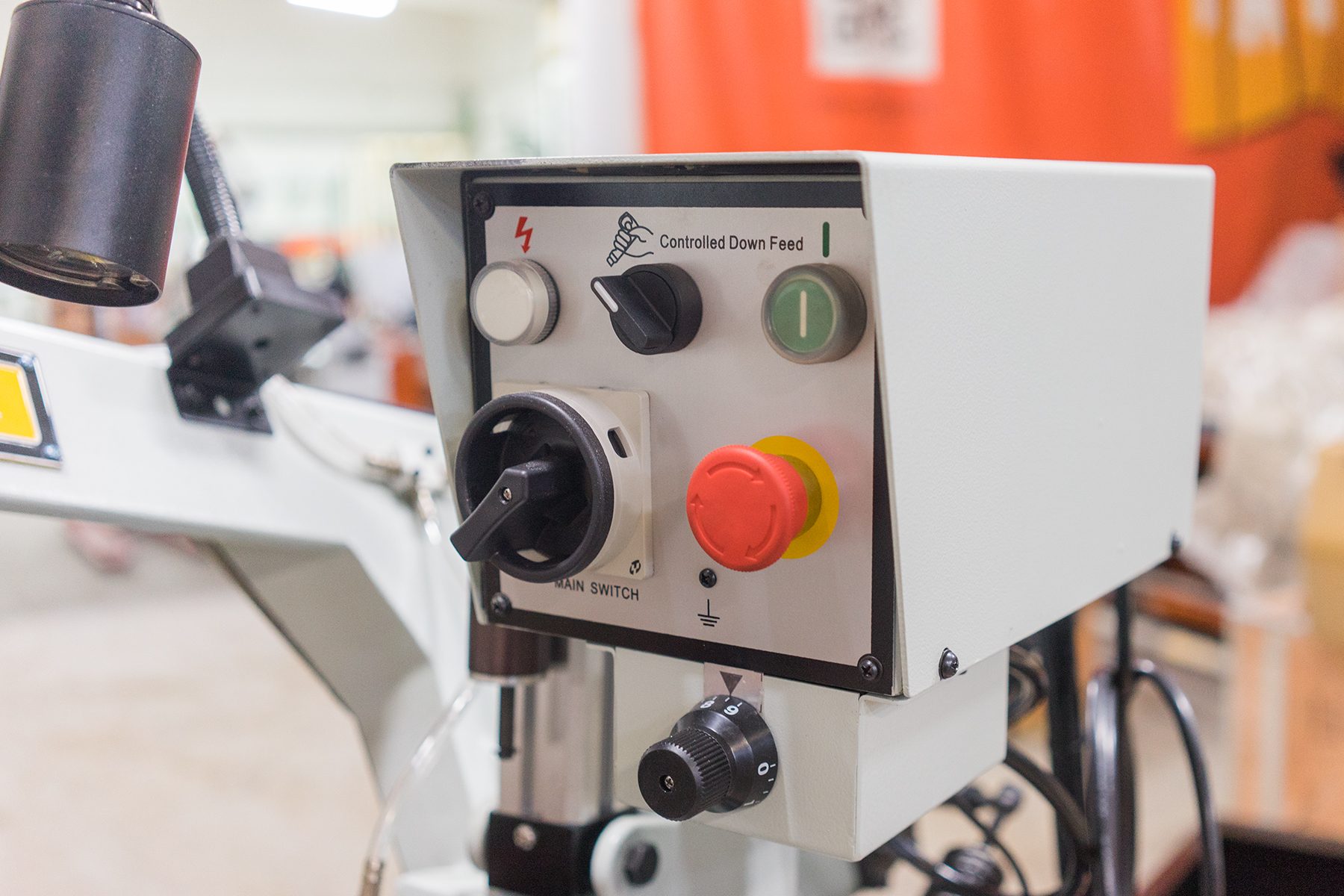

Ленточнопильный станок Stalex BS-315GD

Технические характеристики

Мощность двигателя	0,75/1,1 кВт. (3-х фазный)
Скорость резания	40 – 80 м/мин
Рабочая зона:
+90°	255 мм 315x190 мм
-45°	230 мм 210х190 мм
+60°	150 мм 130х150 мм
+45°	230 мм 210х190 мм
Размер полотна	27х0,9х2825 мм
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной
Высота от пола до основания тисков	960 мм
Привод	Зубчатый
Размер упаковки	1630х870х970 мм - пила 720х560х600 мм - стойка
Масса нетто/брутто	350/390 кг

Описание

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;
• Регулировка угла поворота вдоль шкалы;
• Регулируемая подача СОЖ в зону резания;
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин).

Преимущества

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации;
• Опускание рамы осуществляется под собственным весом;
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером;
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход);
• Тиски механические с ручным зажимом;
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы.

Комплектация

• Поворотный стол с возможность поворота -45°…0°…+45°…+60º;
• подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками;
• перепускной клапан плавная регулировка опускания пильной рамы;
• тиски механические с ручным зажимом;
• скорость вращения пилы, фиксированная 40, 80 м/мин;
• ручное натяжение ленты;
• мерный упор 500 мм;
• помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
• пила ленточная квалитет М42.
