Станок ленточнопильный ручной Stalex SBS-250G

Технические характеристики

Максимальное сечение круглого профиля, 90°	250 мм
Максимальное сечение круглого профиля, +45°	150 мм
Максимальное сечение круглого профиля, -45°	200 мм
Максимальное сечение круглого профиля, +60°	200 мм
Максимальное сечение квадратного профиля, 90°	240x260 мм
Максимальное сечение квадратного профиля, +45°	150x150 мм
Максимальное сечение квадратного профиля, -45°	180x180 мм
Максимальное сечение квадратного профиля, +60°	180x180 мм
Максимальное сечение прямоугольного профиля, 90°	310x210 мм
Максимальное сечение прямоугольного профиля, +45°	170x90 мм
Максимальное сечение прямоугольного профиля, -45°	200x140 мм
Максимальное сечение прямоугольного профиля, +60°	200x140 мм
Мощность двигателя	0.75/1.1 кВт (3-х фазный)
Скорость резания	36-72 м/мин
Размер полотна	27х0.9х2725 мм
Привод	Зубчатый
Габариты упаковки (ДхШхВ)	1600х720х1050 мм
Масса нетто/брутто	330/380 кг

Описание

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex SBS-250G позволяет делать распилы заготовок диаметром до 250мм.

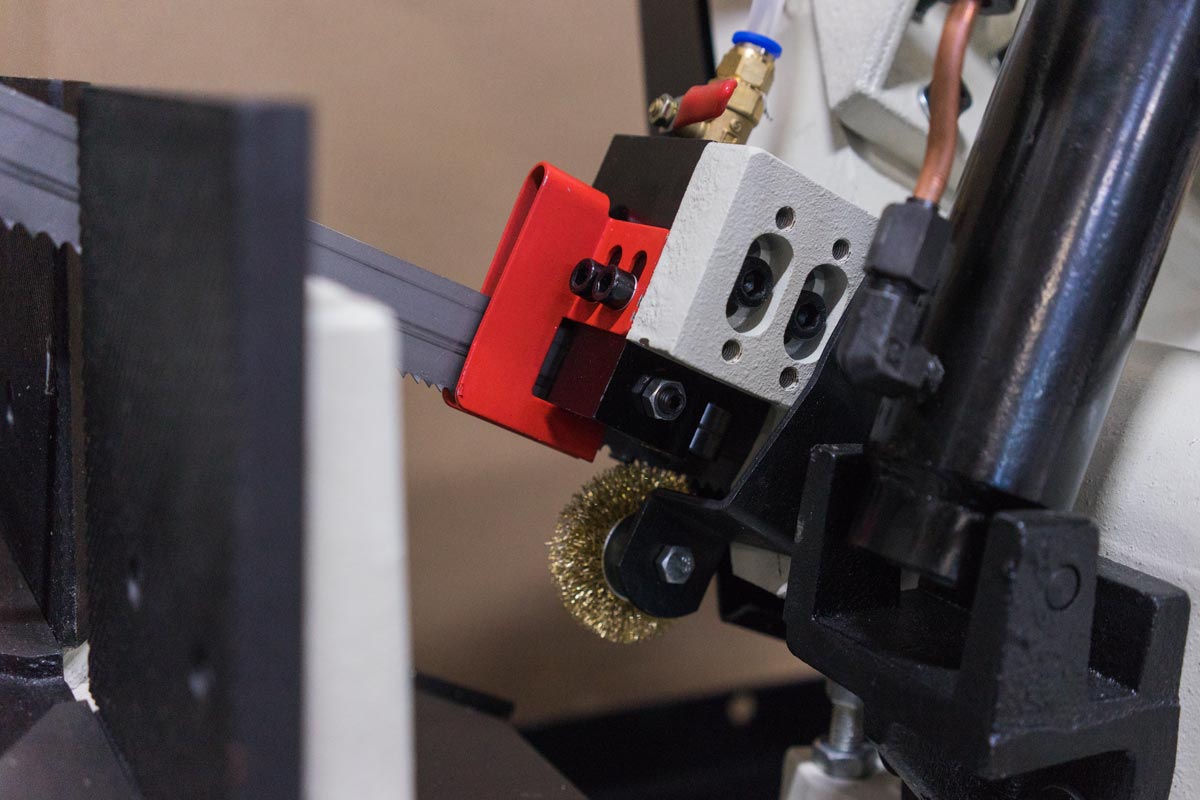

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

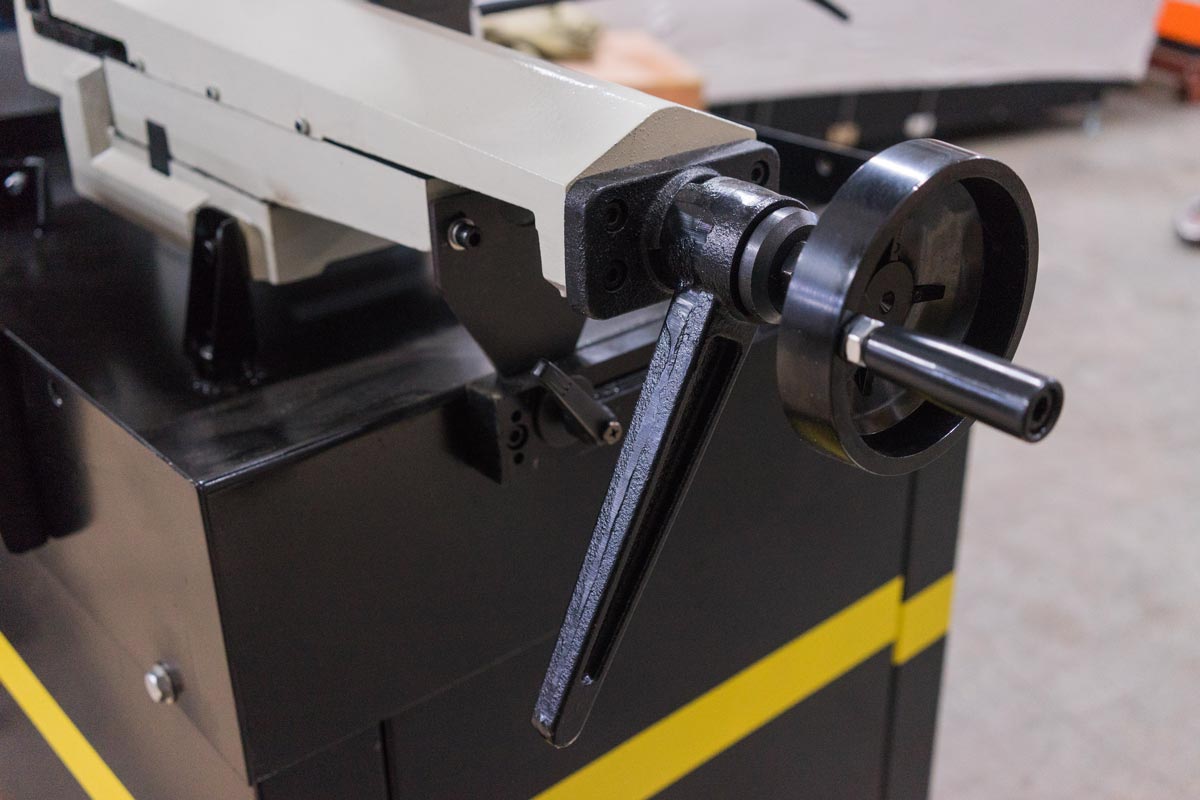

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

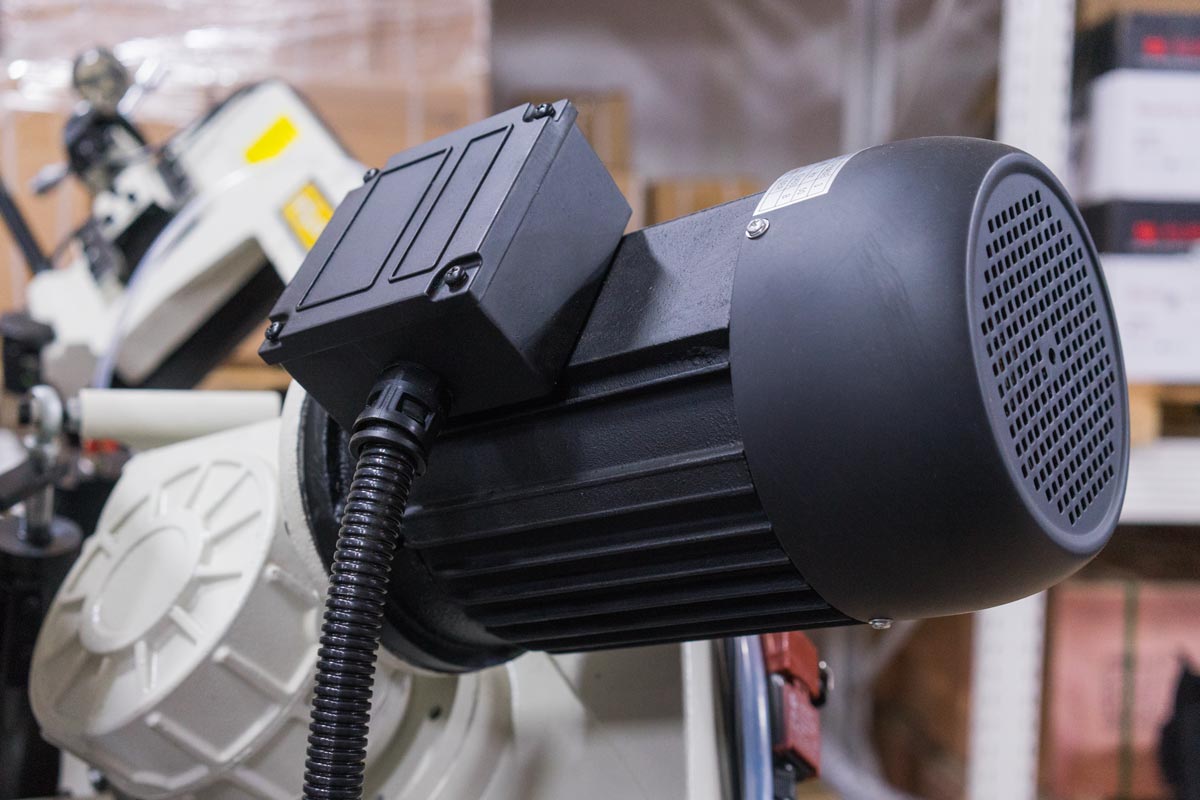

Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)



Преимущества

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;

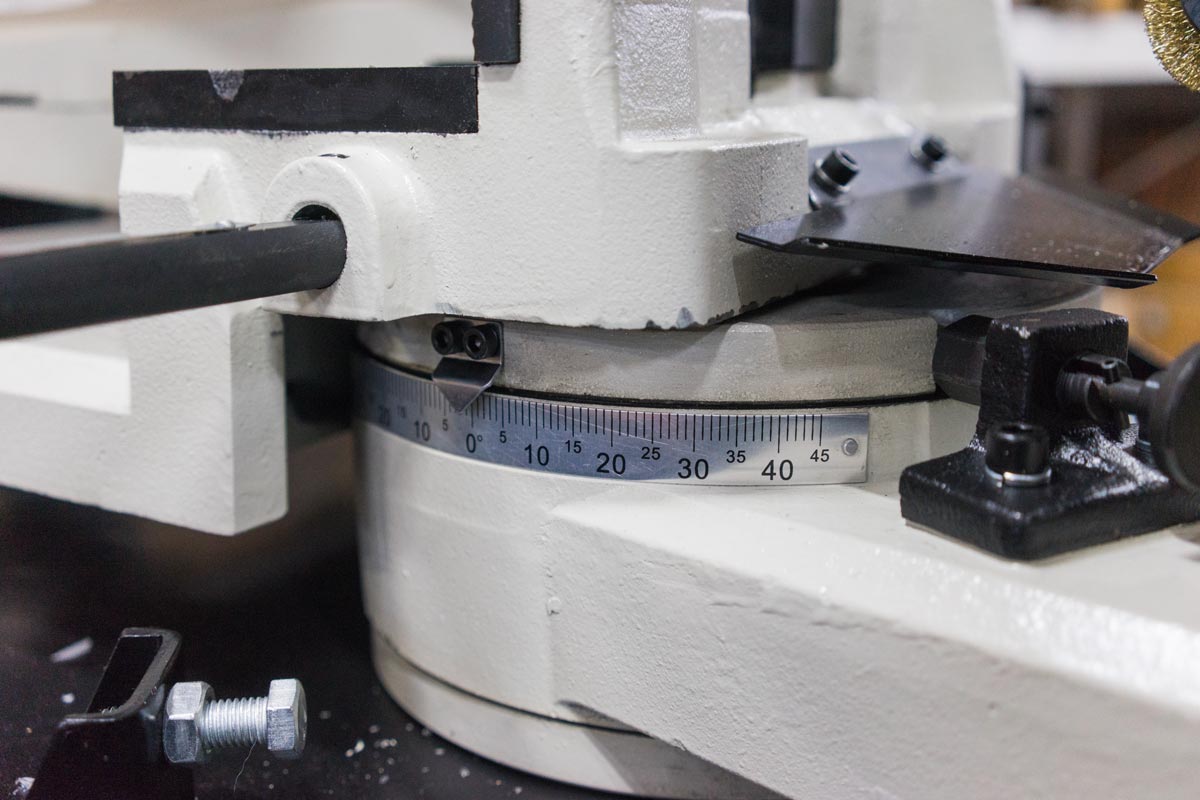

• Регулировка угла поворота вдоль шкалы;
• Регулируемая подача СОЖ в зону резания;
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации;
• Опускание рамы осуществляется под собственным весом;
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером;
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход);
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком);
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы.



Комплектация

• Поворотный стол с возможность поворота -45°…0°…+60º;
• Подвижные направляющие с твердосплавными пластинками;
• Перепускной клапан плавная регулировка опускания пильной рамы;
• Тиски с ручным зажимом, и доводчиком;
• Скорость вращения пилы, фиксированная 36,72 м/мин;
• Ручное натяжение ленты;
• Мерный упор 500 мм;
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
• Пила ленточная квалитет М42.
