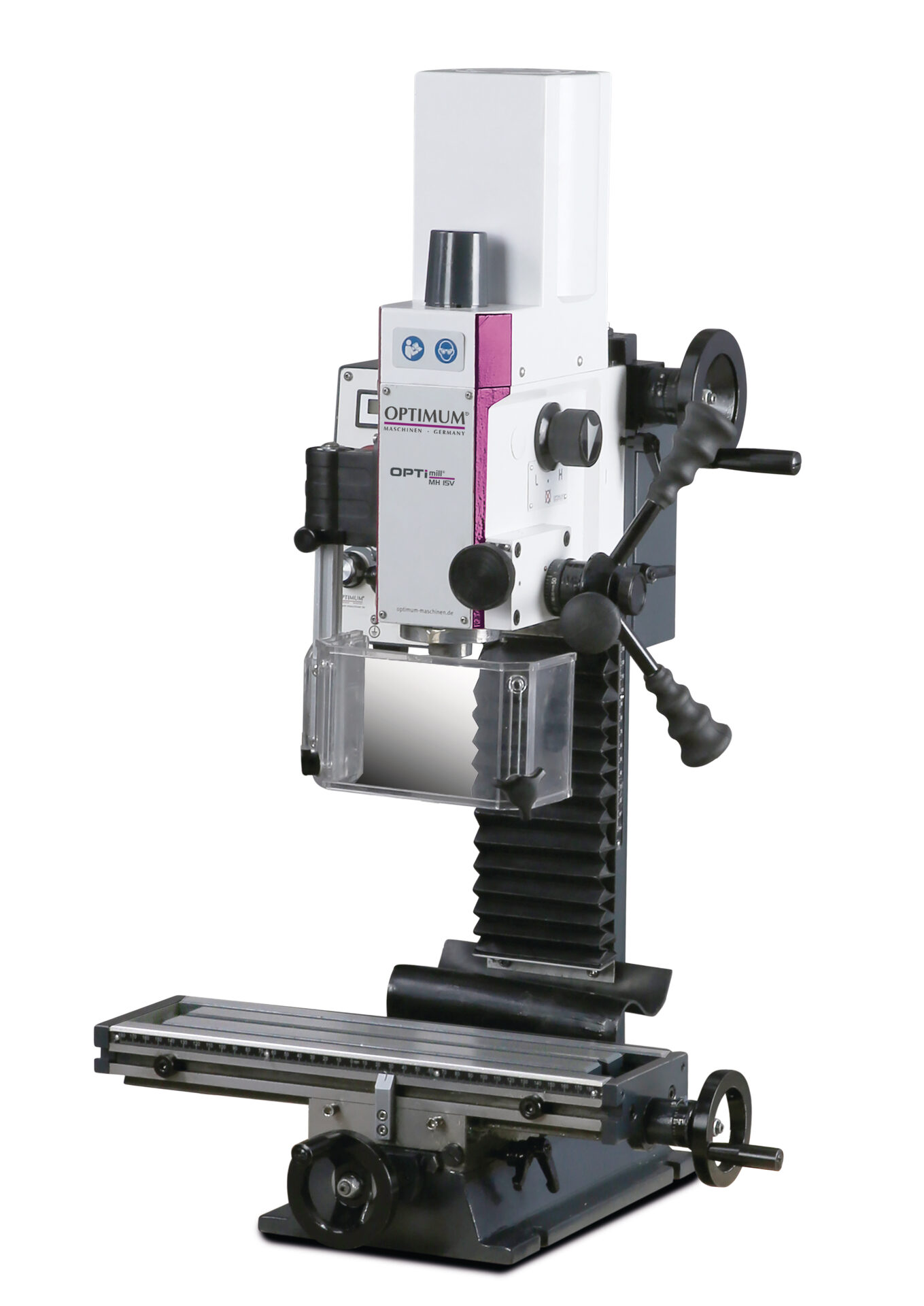

Cверлильно-фрезерный станок OPTImill MH15V
0
103 151 руб.
-5%
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 1 год
Доставка: 16 января
Самовывоз: 15 января
Характеристики
Артикул
:3338110
Напряжение, В
:220
Мощность, Вт
:5000
Min частота вращения шпинделя, об/мин
:90
Max частота вращения шпинделя, об/мин
:225
Длина стола, мм
:400
Ширина стола, мм
:120
Гарантия, мес
:1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Мощность | 0.5 кВт |
| Поворот / наклон головы | ±45° |
| Ход пиноли шпинделя | 50 мм |
| Макс. расстояние от шпинделя до стола | 250 мм |
| Размер стола | 400 × 120 мм |
| Конец шпинделя | MK2 |
| Электропитание | 230 В / 1 фаза ~50 Гц |
| Горизонтальный шпиндель | N |
| Передачи головки | 2 механические ступени, электронная регулировка скорости |
| Вылет шпинделя (расстояние от оси шпинделя до колонны) | 145 мм |
| Размер T-образных пазов на столе | 10 мм |
| Количество Т-образных пазов | 3 мм |
| Дистанция между Т-образными пазами на столе | 35 мм |
| Макс. размер фрезерной головки | Ø 50 мм |
| Макс. диаметр сверления в стали (конструкционная углеродистая) | 13 мм |
| Макс. диаметр при продолжительном сверлении в стали | 11 мм |
| Диапазон частоты вращения шпинделя | 90 – 225 мин -1 |
| Перемещение по оси X | 240 мм |
| Перемещение по оси Z | 150 мм |
| Макс. диаметр концевой фрезы | Ø 13 мм |
| Перемещение по оси Y | 135 мм |
| Габариты (ДхШхВ) | 504 × 515 × 800 мм |
| Вес | 58.5 кг |
Описание
OPTImill MH15V - это сверлильно-фрезерный станок с электронным бесступенчатым регулированием скорости привода
- Двухступенчатая коробка передач — обеспечивает выбор оптимального диапазона скоростей для различных режимов сверления и фрезерования.
- Конус шпинделя MK2 — стандартная коническая посадка для установки режущего инструмента
- Сверлильно-фрезерная головка с возможностью наклона на 45° — позволяет выполнять сверлильные и фрезерные операции под различными углами относительно обрабатываемой поверхности.
- Удобная и наглядная панель управления — обеспечивает простоту эксплуатации и контроль основных функций станка.
- Электрооборудование на пониженном безопасном напряжении 24 В — повышает уровень электробезопасности оператора.
- Шпиндель подачи с возможностью регулировки люфта — за счёт регулировочных гаек ходового винта обеспечивается высокая точность позиционирования и плавность хода.
- Массивный крестовый стол — имеет точно шлифованную поверхность и Т-образные пазы для надёжного крепления заготовок и приспособлений.
- Регулируемые концевые упоры — позволяют точно ограничивать перемещение по осям и повышают повторяемость операций.
- Механизм точной подачи (feinvorschub) — предназначен для более точного перемещения инструмента при финишной обработке.
Панель управления
- Простая и интуитивно понятная панель управления с цифровой индикацией скорости вращения шпинделя.
- Сенсорный выключатель питания (вкл./выкл.) — обеспечивает удобное и безопасное управление запуском станка.
- Потенциометр регулировки скорости — предназначен для плавного изменения частоты вращения шпинделя в рабочем диапазоне.
- Ударный аварийный выключатель (кнопка “Стоп” / “Аварийный останов”) — для немедленного отключения станка в экстренной ситуации
Фрезерный стол
- Массивный, крупногабаритный крестовый стол, с высокоточной шлифованной поверхностью и Т-образными пазами для установки заготовок и приспособлений.
- Регулируемые концевые упоры — обеспечивают точное ограничение хода по продольной и поперечной осям.
- Встроенная продольная измерительная шкала — позволяет выполнять точное позиционирование и контроль перемещений стола.
Комплектация
- Станок;
- Сверлильный патрон 1–13 мм
- Конический хвостовик
- Т-образная гайка (для Т-пазов стола)
- Инструмент для обслуживания
- Руководство по эксплуатации
- Инструкция.
Отзывов нет
Артикул
3338110
Напряжение, В
220
Мощность, Вт
5000
Min частота вращения шпинделя, об/мин
90
Max частота вращения шпинделя, об/мин
225
Длина стола, мм
400
Ширина стола, мм
120
Гарантия, мес
1
Гарантия производителя 1 год
