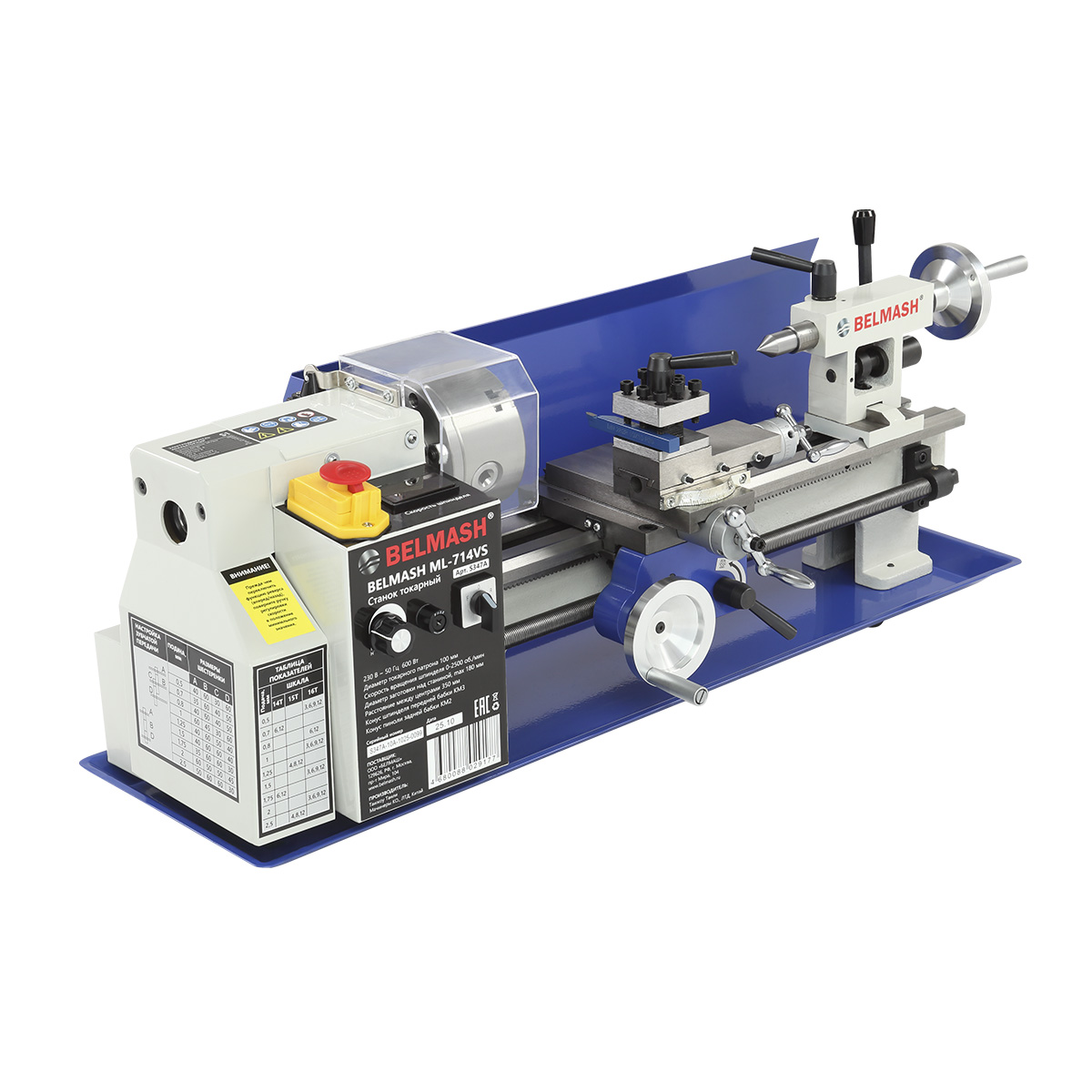

Станок токарный BELMASH ML-714VS
Доставка: 24 января
Самовывоз: 23 января
Технические характеристики
| Параметр | Значение |
|---|---|
| Электрооборудование | |
| Напряжение питающей сети | 230 В |
| Частота тока | 50 Гц |
| Тип электродвигателя | Коллекторный |
| Потребляемая мощность | 600 Вт |
| Режимы работы | S1 |
| Реверс | Да |
| Размер угольных щёток (Д × Ш × Т) | 12 × 10 × 3 мм |
| Подсветка | Магнитная с гибкой штангой |
| Длина электрошнура | 1,2 м |
| Привод | |
| Тип передачи | Ременная |
| Тип ремня | Зубчатый |
| Маркировка / размер ремня (Д × Ш × Т) | 1,5 × 90 / 424 × 10 × 2 мм |
| Шпиндель и бабки | |
| Диапазон частоты вращения шпинделя | 0–2500 об/мин |
| Конус шпинделя передней бабки | КМ3 (МТ3) |
| Диаметр сквозного отверстия шпинделя передней бабки | 20 мм |
| Конус пиноли задней бабки | КМ2 (МТ2) |
| Ход пиноли задней бабки, макс. | 60 мм |
| Материал передней / задней бабки | Чугун |
| Патрон | |
| Тип токарного патрона | Трёхкулачковый |
| Диаметр патрона | 100 мм |
| Диапазон зажима внутренними кулачками патрона | 2–30 мм |
| Диапазон распора внутренними кулачками патрона | 30–90 мм |
| Диапазон зажима внешними кулачками патрона | 30–80 мм |
| Суппорт | |
| Ход каретки суппортов | 350 мм |
| Ход продольного / поперечного суппортов | 75 / 75 мм |
| Шаг хода продольного / поперечного суппортов | 0,025 / 0,025 мм |
| Угол поворота продольного суппорта | –40°…+40° |
| Шаг угла поворота резцедержателя | 90° |
| Материал суппортов поперечного / продольного | Чугун (HT200) |
| Материал каретки суппортов | Чугун (HT200) |
| Технологические возможности | |
| Расстояние между центрами, макс. | 340 мм |
| Максимальный диаметр обработки над станиной | 180 мм |
| Автоподача заготовки при нарезании резьбы | Да |
| Диапазон метрических резьб | 0,5–2,5 мм |
| Конструкция | |
| Материал станины | Чугун (HT200) |
| Материал приводных шкивов | Углеродистая сталь |
| Высота рабочей поверхности над уровнем верстака | 220 мм |
| Уровень шума | 85 дБ |
| Габариты и масса | |
| Габаритные размеры (Д × Ш × В) | 883 × 360 × 380 мм |
| Размер упаковки (Д × Ш × В) | 870 × 330 × 430 мм |
| Масса нетто | 42,5 кг |
| Масса брутто | 51,3 кг |
| Прочее | |
| Комплект поставки | 1 шт |
| Расширенная гарантия | +24 месяца к основной |
| Страна происхождения | Китай |
Описание
Токарный станок по металлу предназначен для выполнения широкого спектра операций в условиях мастерской, гаража или небольшого производства. Станок подходит для точения, растачивания, сверления, торцевания и нарезания метрической резьбы на деталях из стали, цветных металлов и пластмасс.Особенности
- Жёсткая чугунная конструкция снижает вибрации и обеспечивает стабильную точность обработки
- Диапазон оборотов 0–2500 об/мин позволяет подобрать оптимальный режим под разные материалы и операции
- Станок поддерживает точение, сверление, растачивание и нарезание метрической резьбы 0,5–2,5 мм с автоподачей, закрывая большинство задач мастерской
- Реверс, точная подача суппортов с шагом 0,025 мм, поворот продольного суппорта ±40° и 4-позиционный резцедержатель дают полный контроль над обработкой
- Конусы шпинделя MT3 и пиноли MT2, а также патрон Ø100 мм позволяют использовать стандартную и доступную оснастку
- Ременная передача с зубчатым ремнём работает тише, снижает вибрации и продлевает срок службы узлов
- При массе 42,5 кг станок обрабатывает заготовки до 180 мм над станиной и до 340 мм между центрами, оставаясь компактным для гаража или мастерской
- Защитный экран и магнитная LED-подсветка улучшают обзор рабочей зоны и повышают безопасность оператора
Конструкция
Модель оснащена электродвигателем мощностью 600 Вт с режимом непрерывной работы S1, что обеспечивает стабильную производительность при длительной эксплуатации. Ременная передача с зубчатым ремнём снижает вибрации и уровень шума, повышая точность обработки и срок службы узлов. Наличие реверса расширяет функциональные возможности и упрощает операции нарезания резьбы.
Станок имеет плавную регулировку частоты вращения шпинделя в диапазоне 0–2500 об/мин, что позволяет точно подобрать режим обработки под материал и тип операции. Шпиндель с конусом МТ3 и сквозным отверстием 20 мм обеспечивает работу с длинными заготовками, а задняя бабка с конусом МТ2 и ходом пиноли до 60 мм повышает универсальность станка.
Прочная станина, суппорты и бабки изготовлены из чугуна HT200, что гарантирует высокую жёсткость конструкции, устойчивость к вибрациям и точность позиционирования инструмента. Продольный и поперечный суппорты с точной подачей 0,025 мм и возможностью поворота на ±40° позволяют выполнять сложные токарные операции и конусную обработку.
Трёхкулачковый патрон диаметром 100 мм с широким диапазоном зажима обеспечивает надёжную фиксацию заготовок. Поддержка автоподачи при нарезании резьбы и диапазон метрических резьб 0,5-2,5 мм делают станок удобным для точных и повторяемых работ.
Для комфортной и безопасной эксплуатации станок оснащён защитным экраном и магнитной LED-подсветкой с гибкой штангой, обеспечивающей хорошую видимость рабочей зоны. Компактные габариты и умеренный вес позволяют легко разместить оборудование на верстаке без потери устойчивости.
Этот токарный станок является оптимальным решением для пользователей, которым требуется надёжный, точный и универсальный инструмент для регулярной обработки металла в ограниченном рабочем пространстве.
Соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Комплектация
- Станок токарный в сборе-1
- Экран защитный*-1
- Патрон трехкулачковый*-1
- Отвертка крестовая-2
- Набор шестигранных ключей (2, 2,5, 3, 4, 5, 6 мм)-1
- Ключ рожковый 17/14 мм-2
- Ключ рожковый 14/12 мм-1
- Набор токарных резцов 10×10 (7 шт.)-1
- Ящик пластиковый-1
- Ножка виброгасящая-4
- Ремень зубчатый (дополнительный)-1
- Предохранитель плавкий-1
- Центр задней бабки-1
- Масленка пластиковая-1
- Ключ токарного патрона-1
- Набор сменных шестеренок (9 шт.)-1
- LED-подсветка на магните с кабелем в футляре-1
- Ручка маховика-2
- Винт-фиксатор-4
- Кулачок обратный-3
- Поддон-1
- Винт крепления поддона М6×20-4
- Ручка поперечного суппорта-1
- Руководство по эксплуатации-1
- Упаковка-1
*Деталь может быть установлена на изделие
