Токарно-винторезный станок Metal Master ZM 50200F DRO RFS
0
1 444 940 руб.
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 1 год
Характеристики
Артикул
: ZM 50200F DRO RFS
Напряжение, В
:220
Мощность, Вт
:7500
Расстояние между центрами,мм
:2000
Max диаметр обработки над станиной, мм
:500
Min частота вращения шпинделя, об/мин
:9
Max частота вращения шпинделя, об/мин
:1600
Диаметр отверстия шпинделя, мм
:90
ЧПУ
:есть
Гарантия, мес
:1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Модель | ZM 50200F DRO RFS |
|---|---|
| Макс. диаметр над станиной, мм | 500 |
| Макс. диаметр над поперечными салазками, мм | 300 |
| Макс. диаметр над выемкой в станине, мм | 710 |
| Расстояние между центрами, мм | 2000 |
| Ширина станины, мм | 390 |
| Диаметр отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 90-(1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб | 0.5~224 мм /48 |
| Диапазон нарезаемых дюймовых резьб | 72~1/8T.P.I /46 |
| Диапазон нарезаемых модульных резьб | 0.5~112/42 |
| Диапазон нарезаемых питчевых резьб | 56~1/4 D.P /45 |
| Диапазон продольной подачи, мм | 0,028-6,43 |
| Диапазон поперечной подачи, мм | 0,012-2,73 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Поперечный ход задней бабки | ±15mm |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 320 |
| Максимальная сечение резца, мм | 25х25 |
| Мощность двигателя, кВт | 7.5 |
| Габариты станка, мм | 3632х975х1270 |
| Габариты упаковки, мм | 3700х1150х2200 |
| Масса нетто/брутто, кг | 2500/2900 |
Описание

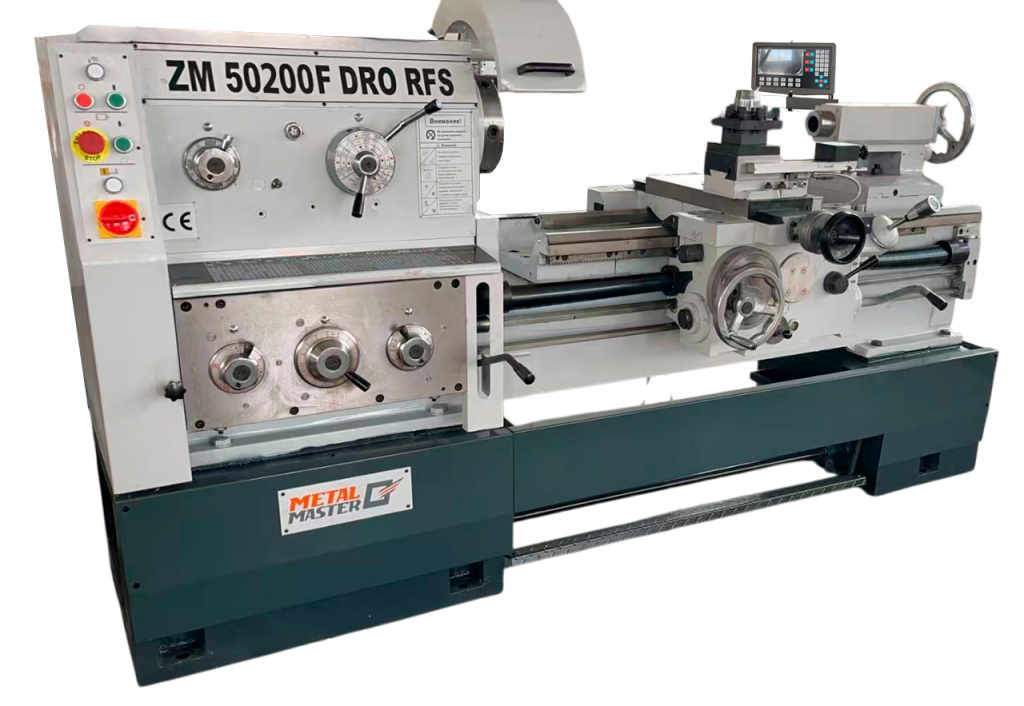

Metal Master ZM 50200F DRO RFS – это токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.Преимущества
- Модель обладает удобной эргономикой управления, понятной любому токарю. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
- В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
- Станок позволяет раздельно регулировать обороты ходового вала и ходового винта.
- Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Внутренний диаметр шпинделя составляет 82 мм.

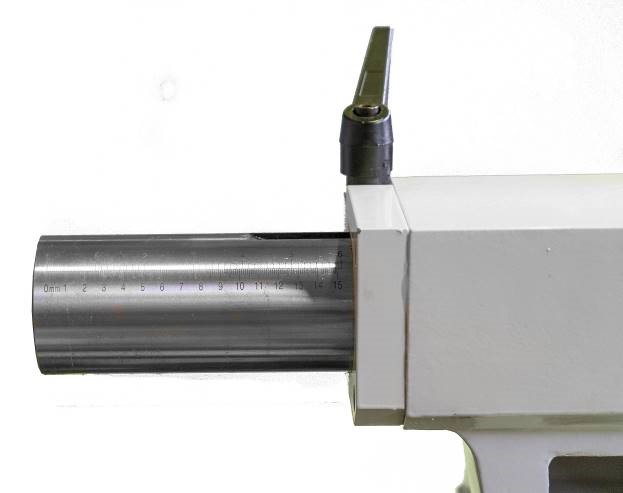

- Вылет пиноли задней бабки – 150 мм. Поперечное смещение составляет ±15 мм

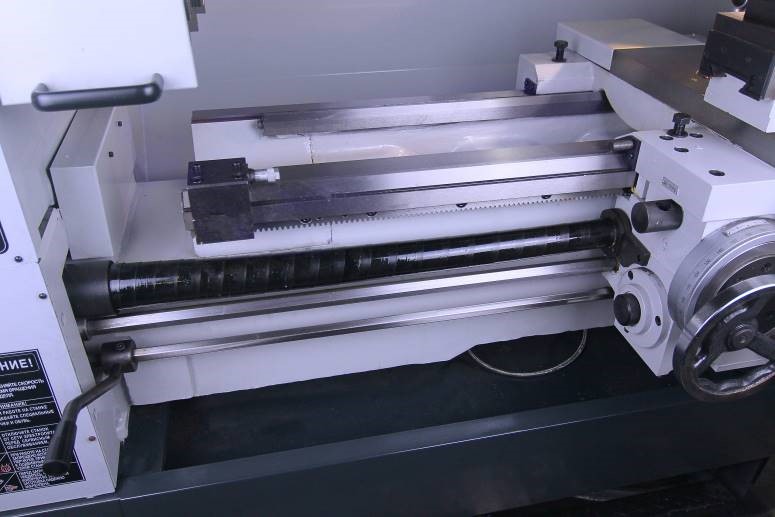

- На ходовой винт смонтирован защитный кожух для защиты от стружки.
- Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
- Каждый станок серии ZM имеет удобную и понятную таблицу резьб и подач.

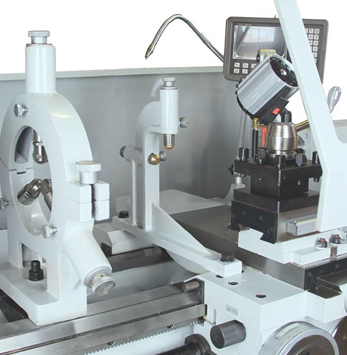

- Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм. Диапазон неподвижного люнета 6~125 мм.

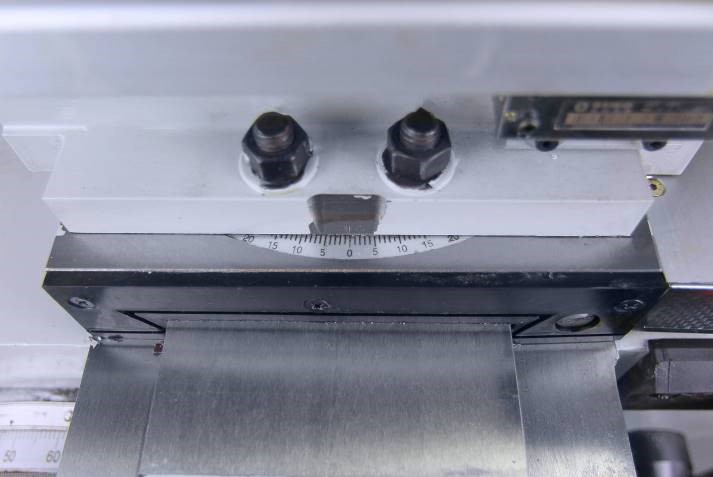

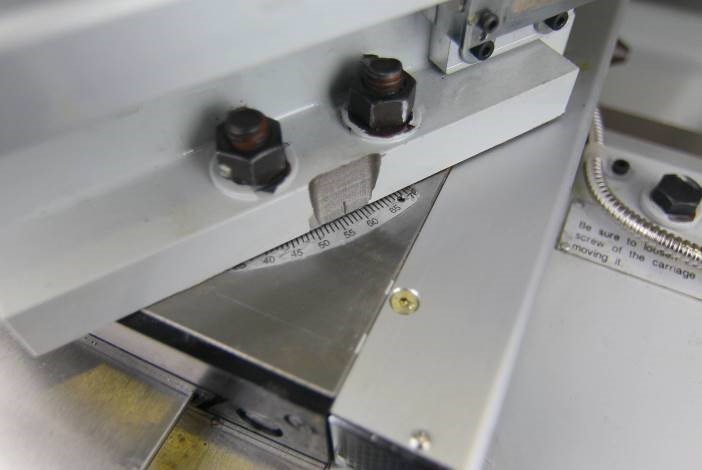

- Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.
- Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
- Многофункциональная УЦИ SINO SDS6-3VA позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
- Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
- Все подвижные части станка оснащены тавотницами.
- 24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Комплектация
- 3-х кулачковый патрон 250 мм;
- 4-кулачковый патрон 320 мм;
- Планшайба 435 мм;
- 3-х осевое УЦИ;

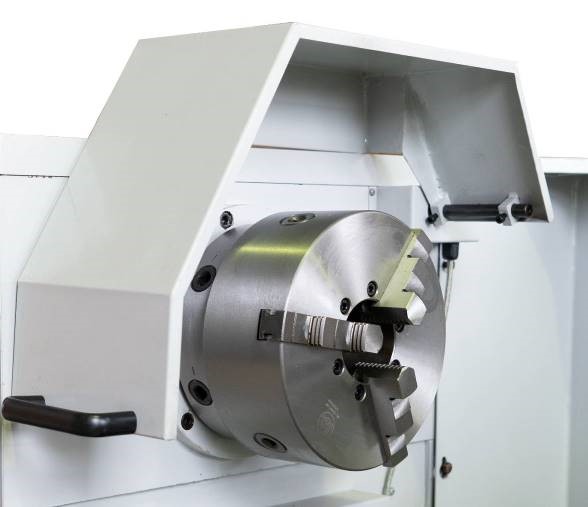

- Защитный экран для патрона;
- Защитный кожух винта продольной подачи;
- Защитный экран для резцедержателя;
- Подвижный люнет;
- Неподвижный люнет;
- Два упорных центра;
- Ножной тормоз;
- Функция быстрого перемещения суппорта;
- Ящик с инструментами для обслуживания станка;
- Система подачи СОЖ;
- Станочная лампа;
- Резьбоуказатель;
- Масленка;
- Инструкция по эксплуатации на русском языке.
