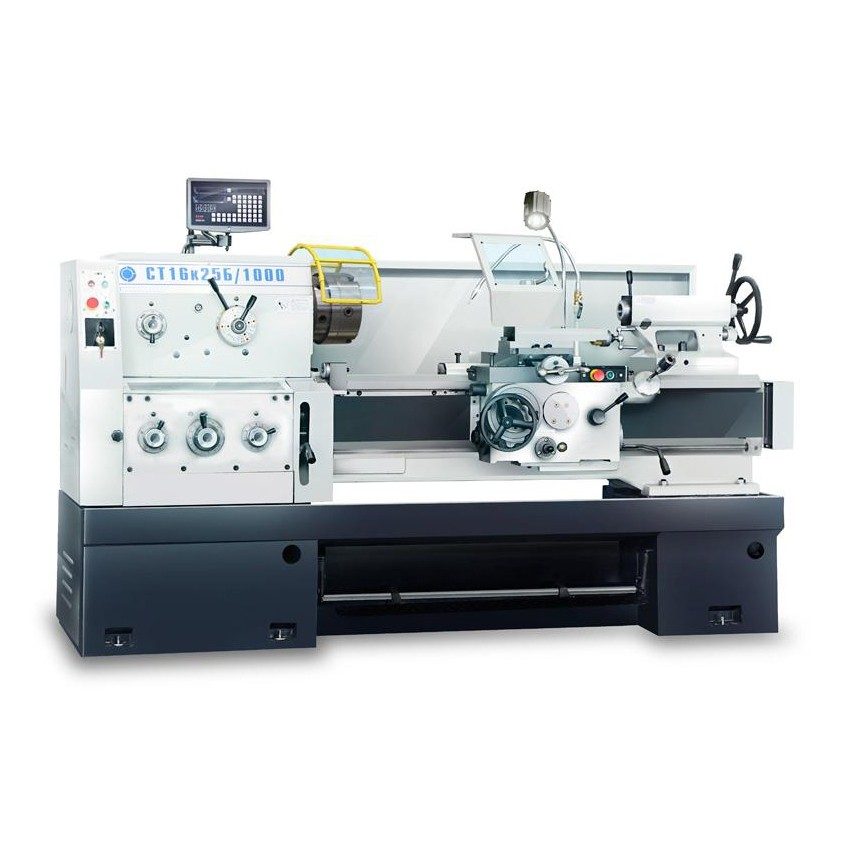

Токарно-винторезный станок модель СТ16К20 РМЦ 1000 мм

Технические характеристики

Параметр	Значение
Обрабатываемая заготовка
Диаметр обработки над станиной	400 мм
Диаметр обработки над суппортом	220 мм
Макс. длина обрабатываемой заготовки	1000 мм
Макс. длина обточки с одного установа	750 мм
Ширина направляющих	390 мм
Передняя бабка
Передний конец шпинделя	ISO702/III NO.6
Диаметр отверстия в шпинделе	52 мм
Конус отверстия в шпинделе	КМ6
Диапазон вращения шпинделя	9–1600 об/мин, 24 ступени
Суппорт
Наибольший ход резцовых салазок	145 мм
Наибольший ход поперечной каретки	320 мм
Наибольшее сечение резца	25 × 25 мм
Продольное ускоренное перемещение	4,5 м/мин
Поперечное ускоренное перемещение	1,9 м/мин
Продольные подачи
Стандартные	0,063–2,52 мм/об (0,0023–0,0937 дюйм/об)
Уменьшенные	0,028–0,056 мм/об (0,0010–0,0021 дюйм/об)
Увеличенные	2,86–6,43 мм/об (0,1064–0,2392 дюйм/об)
Поперечные подачи
Стандартные	0,027–1,07 мм/об (0,0011–0,0404 дюйм/об)
Уменьшенные	0,012–0,026 мм/об (0,0004–0,0010 дюйм/об)
Увеличенные	1,21–2,73 мм/об (0,0457–0,1032 дюйм/об)
Нарезание резьбы
Метрическая резьба	0,5–224 мм / 48 шагов
Дюймовая резьба	72–1/8 tpi / 48 шагов
Модульная резьба	0,5–112 модуль / 42 шага
Питчевая резьба	56–1/4 DP / 45 шагов
Задняя бабка
Диаметр пиноли	75 мм
Конус пиноли	КМ5
Ход пиноли	150 мм
Поперечное смещение задней бабки	±15 мм
Привод
Мощность главного двигателя	7,5 кВт
Габариты и масса
Габариты (Д × Ш × В)	2560 × 1020 × 1350 мм
Масса нетто	3000 кг

Описание

Станки являются современными аналогами станков 16к20 и 16к25, и могут применяться в различных отраслях промышленности на всевозможных операциях для обработки разных
материалов: обтачивания и растачивания цилиндрических и конических поверхностей; нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб;
сверления, зенкерования, развертывания. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают профессиональную обработку и надежную стабильную работу. В качестве шпиндельных опор применены подшипники особо высокой точности. Поэтому станок имеет повышенную жесткость шпиндельного узла и общую жесткость конструкции. Это позволяет вести обработку с большими силами резания, полностью используя мощность привода. Станки высокотехнологичны, просты в эксплуатации, длительно сохраняют точность. Каленые и шлифованные косозубые шестерни основного шпинделя улучшают работоспособность, обеспечивают бесшумность работы, долговечность станка и плавность
переключения.

Комплектация

• Система подачи СОЖ c помпой 50 л/мин
• Ножной тормоз шпинделя
• Станочный светильник
• Защитное ограждение патрона
• Защитное ограждение от разбрызгивания жидкости
• Установленные приводные ремни, комплект из 4-х штук
• Задняя бабка
• Переходной конус в отверстие шпинделя
• Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону
• Регулируемый упор по оси Z
• Неподвижный задний центр МТ5, для задней бабки
• Неподвижный задний центр МТ5, для переходного конуса
• Вращающийся центр МТ5
• Четырех позиционный резцедержатель
• Ключ для круглых шлицевых гаек 45-52
• Ключ для круглых шлицевых гаек 115-220
• Ключ для резцедержателя
• Ключ для планшайбы
• Шприц для смазки
• Комплект виброопор


Опции

• Устройство цифровой индикации на 2 оси в комплекте с экраном, 750 мм/1000 мм
• Устройство цифровой индикации на 2 оси в комплекте с экраном, 1500 мм
• Устройство цифровой индикации на 2 оси в комплекте с экраном, 2000 мм
• Неподвижный люнет большого размера D120…220
• Патрон чугунный K11-250
• Патрон стальной «Станкомашстрой»
• Защита Ходового винта (Шторка)
• Поводковая планшайба D250
• Патрон 3-х кулачковый D315 с комплектом прямых и обратных кулачков, а также ключом к патрону
• Патрон 4-х кулачковый D400 с комплектом универсальных кулачков и ключом
• Конусная линейка ±100
• Комплект сырых цельных кулачков для 3-х кулачкового патрона D250 (SJ-11-250 или аналог)
• Комплект прямых закаленных кулачков для 3-х кулачкового патрона D250 (OJ-11-250 или аналог)
• Комплект закаленных обратных кулачков для 3- х кулачкового патрона D250 (IJ-11-250 или аналог)
• Комплект сырых цельных кулачков для 3-х кулачкового патрона D315 (SJ-11-315 или аналог)
• Комплект прямых закаленных кулачков для 3-х кулачкового патрона D315 (OJ-11-315 или аналог)
• Комплект закаленных обратных кулачков для 3- х кулачкового патрона D315 (IJ-11-315 или аналог)
• Комплект универсальных кулачков для 4-х кулачкового патрона D400
• Дополнительный комплект приводных ремней из 4-х штук
• Комплект оснастки Korloy
