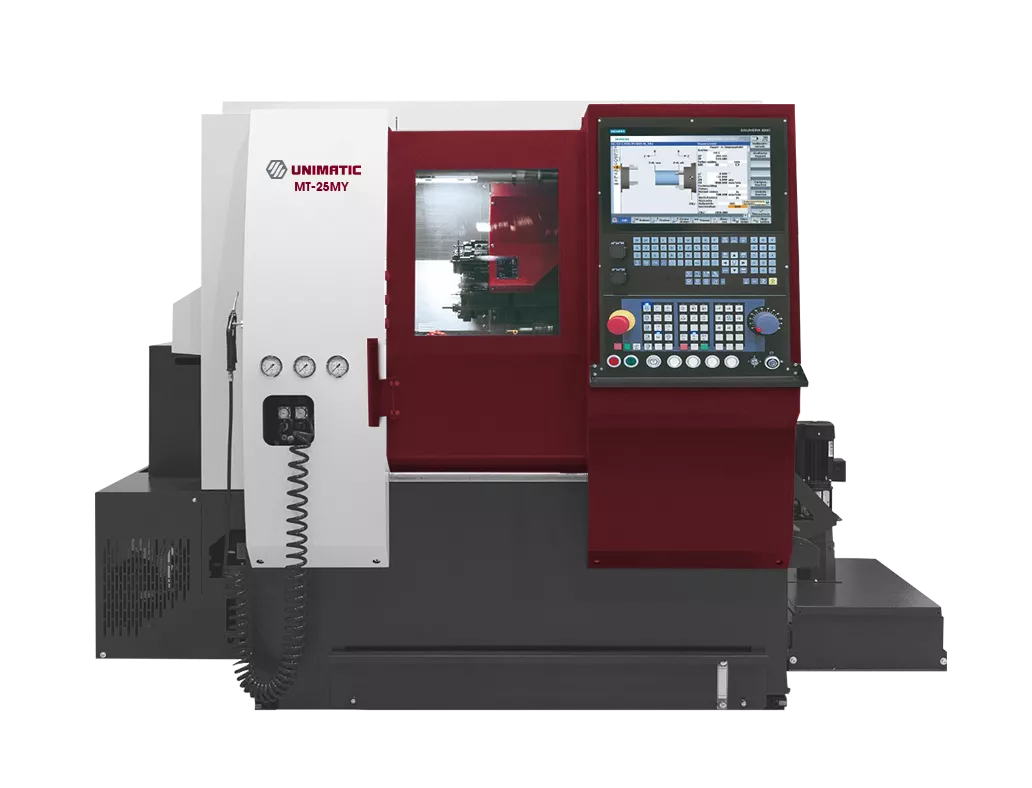

Токарный обрабатывающий центр с наклонной станиной Униматик МТ25MY
Доставка: 12 января
Самовывоз: 11 января
Технические характеристики
| Рабочая зона | |
| Расстояние между центрами, мм | 445 |
| Максимальный диаметр обрабатываемой детали, мм | 114 |
| Макс. диаметр обрабатываемого прутка, мм | 25,4 |
| Макс.длина обрабатываемой детали, мм | 315 |
| Макс.диаметр обрабатываемой детали | 114 |
| Максимальный диаметр вращения над станиной, мм | 325 |
| Диаметр вращения над поперечными салазками, мм | 150 |
| Шпиндель | |
| Количество шпинделей | 1 |
| Мощность шпинделя, кВт | 5,5/7,5 |
| Макс. крутящий момент шпинделя, Нм | 30 |
| Контршпиндель | Опция |
| Скорость вращения шпинделя, об/мин | 8000 |
| Диаметр отверстия в шпинделе, мм | 33 |
| Перемещения по осям | |
| Перемещение по оси X, мм | 100 |
| Перемещение по оси Y, мм | +20/-15 |
| Перемещение по оси Z, мм | 320 |
| Инструмент | |
| Тип держателя инструмента | Револьверная головка |
| Наличие приводного инструмента | Да |
| Тип рев.головки | VDI |
| Емкость инструментального магазина | 12 (6) |
| Общие характеристики | |
| Разновидность (станок/обрабатывающий центр) | обрабатывающий центр |
| Система ЧПУ | Другая |
| Система ЧПУ | ИНЭЛСИ (Иваново, Россия) |
| Полная кабинетная защита | да |
| Габаритные размеры - мм | 2180 x 1425 x 1870 |
| Тип станины | Наклонная |
| Станина | чугунная |
| Сигнальная лампа | да |
| Применение | Промышленные |
| Вес, кг | 2100 |
| Тип направляющих | линейные |
| Тип | Токарный |
| Плоскость обработки | Горизонтальная |
| Страна производства | Россия |
Описание
Униматик МТ 25MY– токарный обрабатывающий центр для комплексной обработки, включает приводные инструменты, оси С и Y. Станок включает систему предварительно нагруженных направляющих роликового типа, цифровых сервоприводов. Данная модель станка – оптимальное решение для комплексной обработки деталей малого размера. Компактный. Экономичный и высокоточный станок. Предназначен для обработки пруткового материала диаметром до 25мм и штучных деталей до 85мм. Токарный станок с ЧПУ MT 25MY может выполнять различные виды обработки в соответствии с потребностями рынка в производстве сложных деталей, таких клапаны, штуцеры, специальные диски и его применение возможно на предприятиях по производству автомобильных деталей и на различных машиностроительных производствах. Благодаря высокому соотношению производительности и цены, вся компоновка станка компактна и разумна, а его высокая скорость, высокая точность, высокая жесткость и богатая конфигурация обеспечивают пользователям высокую эффективность и надежность в использовании. Станок оснащен цифровой системой ЧПУ – комплексной передовой отечественной системой управления станком нового поколения, выполненная полностью по цифровой технологии, все компоненты которой (устройство ЧПУ, электроприводы, котроллер электроавтоматики, периферийные устройства и пульт оператора) являются продуктом одного производителя.
MT 25 был создан для дополнительного увеличения производительности при изготовлении небольших деталей. Впервые на станках подобного размера устанавливается ось Y. Теперь также и небольшие сложные детали могут быть обработаны за одну операцию. Высоко динамичная система перемещений позволяет не только увеличить ещё большую производительность, но и повысить точность и жёсткостью для комплексной токарной и фрезерной обработки деталей. Установленная ось Y с предварительно нагруженными линейными направляющими роликового типа обеспечивает стабильную токарную и фрезерную обработку. В зависимости от типа исполнения, концепция станка даёт возможность производить детали высокой точности обработки.Комплектация
- Главный шпиндель
- Инструментальная система
- Ось Y
- Освещение рабочей зоны
- Система подачи СОЖ, интегрированная в конвейер для стружки, с насосом 3,5 бар
- Пистолет подачи СОЖ
- Гидравлическая система
- Пневматическая система
- Конвейер для уборки стружки
- Установочные элементы для выставки станка на фундаменте
- Ножная педаль для управления зажимом патрона
- Контрольные оправки
- Комплект держателей инструмента с хвостовиками VDI16 (блоки)
