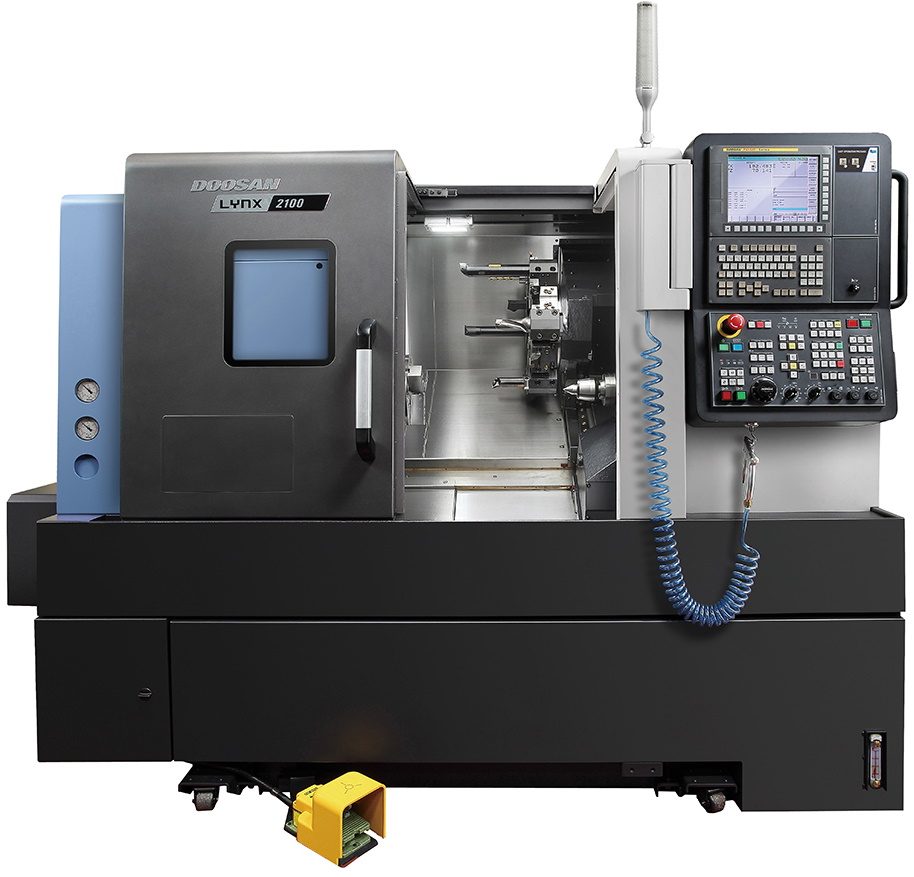

Токарный станок Doosan Lynx 2100LMB
Доставка: 14 января
Самовывоз: 13 января
Технические характеристики
| Тип станка | Горизонтальные компактные |
| Стандартный размер патрона | 8 " |
| Системы ЧПУ | DOOSAN-FANUC i, SIEMENS S828D |
| Возможности обработки | |
|---|---|
| Диаметр обрабатываемого прутка | 65 мм |
| Максимальная длина обработки | 510 мм |
| Максимальный диаметр обработки | 300 мм |
| Максимальный диаметр обработки над суппортом | 400 мм |
| Максимальный диаметр обработки над станиной | 600 мм |
| Рекомендуемый диаметр обработки | 170 мм |
| Револьверная головка | |
| Число инструментальных позиций | 12 шт. |
| Размеры инструмента для наружной обработки | 20 x 20 мм |
| Максимальный размер инструмента ID | 32 мм |
| Время индексирования | 0.11 сек. |
| Макс. скорость вращающегося инструмента | 6000 о/мин |
| Мощность двигателя вращающегося инструмента (FANUC) | 3.7 кВт |
| Мощность двигателя вращающегося инструмента (SIEMENS) | 6.2 кВт |
| Главный шпиндель | |
| Максимальная скорость шпинделя | 4500 о/мин |
| Мощность двигателя шпинделя (15 мин / cont.) (FANUC) | 15 / 11 кВт |
| Мощность двигателя главного шпинделя (SIEMENS) (S6 40% / cont.) | 15.7 / 10.5 кВт |
| Макс. крутящий момент шпинделя (FANUC) | 169 Н·м |
| Макс. крутящий момент шпинделя (SIEMENS) | 168 Н·м |
| Торец шпинделя | ASA A2#6 |
| Диаметр подшипника шпинделя | 110 мм |
| Внутренний диаметр шпинделя | 76 мм |
| Минимальный угол поворота шпинделя (ось C) | 0.001 ° |
| Задняя бабка | |
| Отверстие пиноли | MT#4 |
| Диаметр пиноли | 65 мм |
| Перемещение задней бабки | 580 мм |
| Перемещения | |
| По оси X | 205 мм |
| По оси Z | 560 мм |
| Ускоренные перемещения по оси X | 30 м/мин |
| Ускоренные перемещения по оси Z | 36 м/мин |
| Источник питания | |
| Электроснабжение (номинальная емкость) | 25.94 кВа |
| Габариты | |
| Транспортная длина | 2570 мм |
| Транспортная ширина | 1595 мм |
| Транспортная высота | 1693 мм |
| Вес | 3480 кг |
Описание
Новые токарные станки Doosan Lynx 2100
Наш новый компактный токарный станок серии Lynx 2100.
Высокая производительность станков Lynx 2100 достигается благодаря технологии высокоскоростного шпинделя (с высоким крутящим моментом), быстрой индексации револьверной головки с сервоприводом и использования роликовых направляющих с повышенной жесткостью.
В дополнение к их впечатляющим техническим характеристикам токарные станки Lynx 2100 поставляются компанией CFT Group вместе с устройствами автоматической наладки инструментов, улавливателями готовых деталей, задними бабками (для станков без вспомогательного шпинделя) и управлением Fanuc или Siemens.
В модельный ряд входят 6 моделей, включая станки с удлиненной станиной, вспомогательным шпинделем, осью С и приводным инструментом.
Комплектация
- Патрон 6(Lynx2100A/LA/MA/LMA/LMSA) или 8 дюймов(Lynx2100B/LB/MB/LMB/LMSB)
- «Сырые» кулачки для гидравлического патрона
- Датчик подтверждения зажима детали в патроне
- Приводной инструмент,6000(Lynx2100MA/LMA/LMSA LB/MB/LMB/LMSB)
- Насос подачи СОЖ на револьверную головку
- Педаль управления патроном
- Блокировка передней двери защитного ограждения
- Полная защита от разбрызгивания СОЖ и разлёта стружки
- Комплект ручного инструмента
- Выравнивающие винты и плиты
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Освещение рабочей зоны
- Система мониторинга нагрузки
