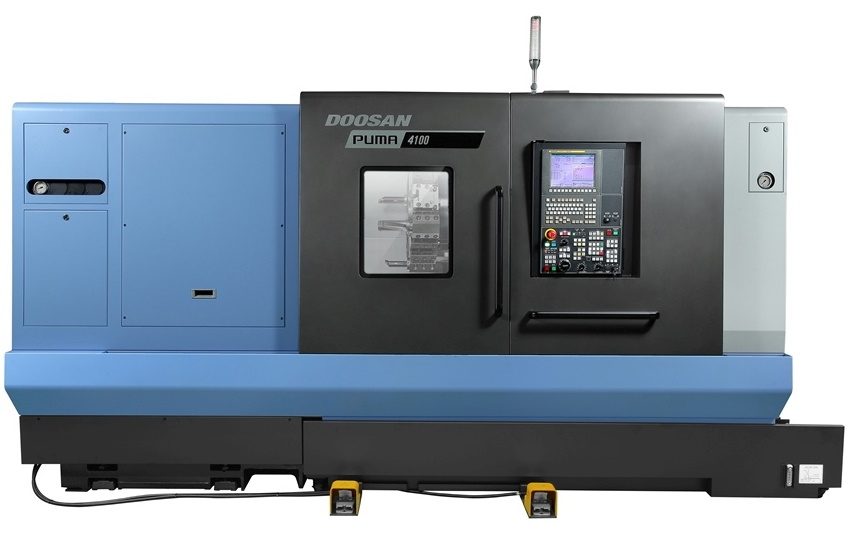

Токарный станок Doosan PUMA 4100A
Доставка: 14 января
Самовывоз: 13 января
Технические характеристики
| Тип станка | Горизонтальные высокопроизводительные |
| Стандартный размер патрона | 12 " |
| Системы ЧПУ | Fanuc / Siemens |
| Возможности обработки | |
|---|---|
| Диаметр обрабатываемого прутка | 102 мм |
| Максимальный диаметр обработки над суппортом | 590 мм |
| Максимальный диаметр обработки | 550 мм |
| Максимальная длина обработки | 1079 мм |
| Револьверная головка | |
| Число инструментальных позиций | 12 шт. |
| Размеры инструмента для наружной обработки | 32 x 32 мм |
| Диаметр расточной оправки | 60 мм |
| Главный шпиндель | |
| Максимальная скорость шпинделя | 3000 о/мин |
| Мощность двигателя главного шпинделя | 35 кВт |
| Макс. крутящий момент шпинделя | 1584 N·m |
| Торец шпинделя | ASA A2-11 |
| Диаметр подшипника шпинделя (передний) | 160 мм |
| Диаметр сквозного отверстия шпинделя | 102 мм |
| Задняя бабка | |
| Перемещение задней бабки | 1000 мм |
| Диаметр пиноли | 120 мм |
| Ход пиноли | 120 мм |
| Отверстие пиноли | MT#6 |
| Перемещения | |
| По оси X | 352 мм |
| По оси Z | 1105 мм |
| Ускоренные перемещения по оси X | 16 м/мин |
| Ускоренные перемещения по оси Z | 20 м/мин |
| Источник питания | |
| Электроснабжение (номинальная емкость) | 42.25 кВа |
| Габариты | |
| Транспортная длина | 4654 мм |
| Транспортная ширина | 2056 мм |
| Транспортная высота | 2194 мм |
| Вес | 9450 кг |
Описание
Серия токарных станков Doosan Machine Tools PUMA 4100
Новая серия DOOSAN (Дусан) PUMA 4100 пришла на смену легендарной линейке PUMA 400 и снабжена функциями повышенной производительности для тех, кто ищет новый технологический прорыв в токарной обработке.
Puma 4100 – это мощные, усиленные и надежные токарные станки, оснащенные передовыми высокоскоростными шпинделями, револьверами с сервоприводом и коробчатой направляющей для обеспечения повышенной жесткости и превосходной производительности.
Эти токарные станки имеют большие варианты размеров патрона (12, 15 и 21 дюймов) и рассчитаны на прутки диаметром от 102 мм до 165 мм.
Токарные станки Puma 4100 могут быть оборудованы удлиненной станиной и приводным инструментом, осями C,Y,Z. Станки PUMA 4100 LM – кроме функции фрезерования позволяет обрабатывать заготовки значительной длины.
Комплектация
- Патрон 12/15/18/21/24 дюйма ( в зависимости от модели)
- «Сырые» кулачки для гидравлического патрона
- Датчик подтверждения зажима детали в патроне
- Насос подачи СОЖ на револьверную головку
- Задняя бабка: программируемая (для Puma 5100 LYA/LYB/LAC)
- Задняя бабка: вращающийся центр
- Задняя бабка: ручная (кроме Puma 5100 LYA/LYB/LAC)
- Педаль управления патроном
- Блокировка передней двери защитного ограждения
- Полная защита от разбрызгивания СОЖ и разлёта стружки
- Комплект ручного инструмента
- Выравнивающие винты и плиты
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Освещение рабочей зоны
