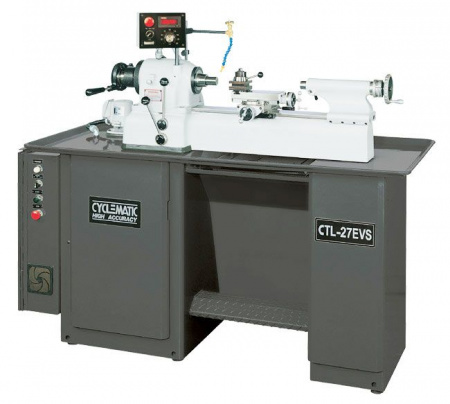

Высокоточный токарный станок Cyclematic CTL-27EVS
Доставка: 14 января
Самовывоз: 13 января
Технические характеристики
| Технические характеристики оборудования | |
|---|---|
| Модель | CTL-27EVS |
| Размеры по обработке | |
| Диаметр вращения над направляющими, мм | 229 |
| Расстояние между центрами, мм | 380 |
| Максимальный диаметр обработки | |
| Диаметр обработки в круглой цанге С5, мм | 27 (29)* |
| Размер обработки в шестигранной цанге С5, мм | 21 (22)* |
| Размер обработки в квадратной цанге С5, мм | 17 (19)* |
| *-допускается при не силовой обработке и не гарантирован производителем | |
| Диаметр обработки в патроне, мм | 150 |
| Диаметр обработки в ступенчатом патроне, мм | 27 ~ 152 |
| Диаметр обработки в ступенчатой цанге, мм | 76 |
| Диаметр шпинделя, мм | Ø55,5 |
| Конус шпинделя, I.D. (внутренний) | 5С |
| Конус шпинделя, O.D. (наружный) | 4° Tapern |
| Число оборотов шпинделя с цангой, об/мин | 50-4000 |
| Число оборотов шпинделя с патроном, об/мин | 50-3000 |
| Мощность главного привода, кВт | 2,21 (3 л.с.) |
| Проходное отверстие шпинделя, мм | 31,75 |
| Задняя бабка | |
| Диаметр пиноли, мм | Ø34,5 |
| Конус пиноли | MT. #2 |
| Ход пиноли задней бабки, мм | 95 |
| Нарезание резьбы резцом | - |
| Габариты и масса станка | |
| Масса станка, кг | 990 |
| Габариты станка (ДхШхВ), мм | 1750х700х1600 |
Описание
Токарные станки серии CCYCLEMATIC производятся с коническим шпинделем. Внутренний конус под цангу тип 5С и наружным конусом для зажимных приспособлений 4° Tapern.
Модель CTL-27EVS — токарный станок с регулируемой частотой вращения шпинделя, которая может достигать 4000 оборотов в минуту. Станок может обрабатывать малого диаметра с высокой точностью и производительностью. Станок имеет возможность быстрой переналадки благодаря быстросьемным приспособления. Задняя бабка может быть демонтирован и заменена на рычажный револьвер для обработки осевых отверстий детали.
EVS - Electronic vari-speed - плавная регулировка числа оборотов шпинделя/
Электронная система изменения частоты вращения с инверторной бесступенчатой регулировкой частоты вращения шпинделя может быть установлена в диапазоне от 50 до 4000 оборотов в минуту во время работы шпинделя. Фактические значение числа обороты в минуту отображается на цифровом дисплее, встроенном в панель управления станком.
Комплектация
- Инвертор YASKAWA
- Частотный двигатель 2,21 кВт
- CTS-27-11 – Задняя бабка ручная МК2
- CTS-27-10 - Съемный суппорт
- Рабочее освещение
- Помпа СОЖ
- Набор уровневых опор
- Трансформатор 380В
- Инструкция на русском и английском языке, деталировка станка
