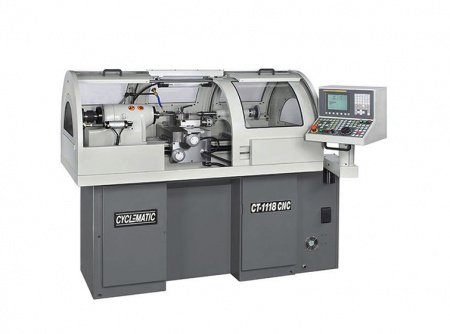

Токарный станок с ЧПУ Cyclematic CT-1118CNC
Доставка: 14 января
Самовывоз: 13 января
Технические характеристики
| Размеры по обработке | |
|---|---|
| Диаметр вращения над направляющими, мм | 280 |
| Диаметр вращения над суппортом, мм | 230 |
| Диаметр вращения над поперечном суппортом, мм | 152 |
| Расстояние между центрами, мм | 457 |
| Максимальный диаметр обработки | |
| Диаметр обработки в круглой цанге С5, мм | 27 (29)* |
| Размер обработки в шестигранной цанге С5, мм | 21 (22)* |
| Размер обработки в квадратной цанге С5, мм | 17 (19)* |
| *-допускается при не силовой обработке и не гарантирован производителем | |
| Диаметр обработки в патроне, мм | 150 |
| Диаметр обработки в ступенчатом патроне, мм | 27 ~ 152 |
| Диаметр обработки в ступенчатой цанге, мм | 76 |
| Диаметр шпинделя, мм | Ø55,5 |
| Конус шпинделя, I.D. (внутренний) | 5С |
| Конус шпинделя, O.D. (наружный) | 4° Tapern |
| Число оборотов шпинделя, об/мин | 50-6000 |
| Мощность главного привода, кВт | 3,68 (5 л.с.) |
| Проходное отверстие шпинделя, мм | 31,75 |
| Рабочие хода | |
| Ход по оси Х, мм | 220 |
| Ход по оси Z, мм | 340 |
| Быстрые перемещения по осям, м/мин | 20 |
| Мощность привода по оси Х, кВт | 0,5 |
| Мощность привода по оси Z, кВт | 1 |
| Задняя бабка | |
| Диаметр пиноли, мм | Ø34,5 |
| Конус пиноли | MT. #2 |
| Ход пиноли задней бабки, мм | 95 |
| Габариты и масса станка | |
| Масса станка, кг | 1200 |
| Габариты станка (ДхШхВ), мм | 2050x1000х1650 |
| Электроподключение | 380 Вт |
Описание
Токарный станок с ЧПУ CT-1118CNC – это модернизация универсального высокоточного токарного станка модели CTL-618EVS. Станок сохраняет долговечность оригинального станка и элегантный внешний вид, автоматизируя его с помощью сервоприводов и управления с ЧПУ.
В станке CT-1118CNC применена инструментальная системы (gang tool plate), которая позволяет снимать инструментальную наладку не разбирая ее. Инструментальную наладку можно с легкостью заменить на другую, смонтированную на другой установочной плите с Т-образными пазами. Такая система существенно сокращает время переналадки с одной детали на другую.
Широкая вариативность инструментальных блоков для токарных резцов и осевого инструмента в комбинации с зажимными приспособлениями различного типа
Комплектация
система ЧПУ Fanuc 0i TF + manual guide 0i, экран 10.4"LCD;
- пневматический цанговый зажим;
- задняя бабка ручная;
- маховички по осям X/Z;
- система подвода СОЖ;
- лампа местного освещения;
- 3х цветная сигнальная лампа;
- централизованная система смазки;
- кабинетная защита зоны резания;
- уровневые винты и подкладки;
- набор инструментов для обслуживания (tool box);
- трансформатор 380 Вт;
- инструкция на русском и английском языке.
