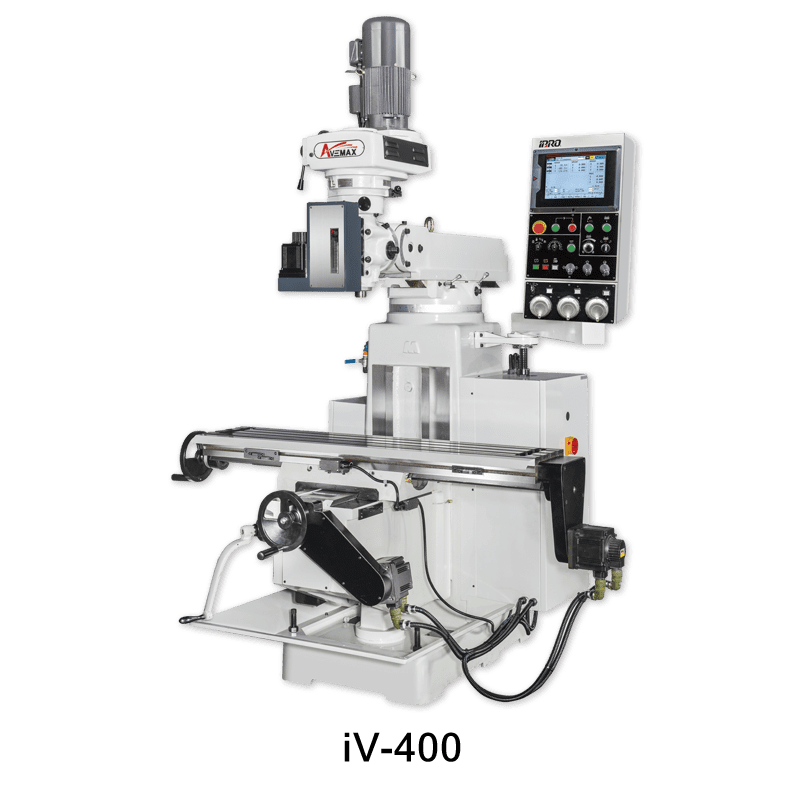

Вертикально-фрезерный станок с поворотной головкой AVEMAX iV-400
Технические характеристики
| Параметр | Значение |
|---|---|
| ПЕРЕМЕЩЕНИЯ | |
| Перемещение по осям X/Y/Z | 842/335/390 мм (33"/13"/15") |
| Расстояние от торца шпинделя до поверхности стола | 100~506 мм (4"~20") |
| Расстояние от оси шпинделя до поверхности колонны | 159~719 мм (6,2"~28") |
| Ход хобота | 560 мм (22") |
| СТОЛ | |
| Размер стола | 1372 × 254 мм (54" × 10") |
| Т-образные пазы стола (количество × размер) | 3 × 16 мм (3 × 0,63") |
| Максимальная нагрузка на стол | 350 кг (771 фунт) |
| ШПИНДЕЛЬ | |
| Конус шпинделя | NST#30/R8 |
| Частота вращения шпинделя | 5000 об/мин |
| Подача пиноли | 0,040,080,14 мм/об (0,0015"~0,003"~0,006") |
| Тип привода | Регулируемая скорость (опц. частотный преобразователь) |
| Ход пиноли | 110 мм (4,3") |
| Поворот головки вокруг вертикальной оси | 360° |
| Поворот головки (влево/вправо) | +/–45° |
| Наклон головки (вверх/вниз) | +/–45° |
| СКОРОСТИ ПОДАЧ | |
| Рабочая подача по осям X, Y | 03 м/мин (00,12"/мин) |
| Ускоренная подача по осям X, Y, Z | 5 м/мин (0,2"/мин) |
| ДВИГАТЕЛИ | |
| Двигатель шпинделя | 3 л.с., двигатель с частотным преобразователем |
| Двигатели осей X, Y, Z | 1 кВт, серводвигатель переменного тока |
| Привод осей X, Y, Z | Ременная передача 1:2 |
| Насос СОЖ | 1/8 л.с. |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Общая ширина (A) | 2720 мм (107") |
| Общая глубина (B) | 2065 мм (81") |
| Общая высота (C) | 2270 мм (90") |
| Масса нетто | 1400 кг (3086 фунтов) |
Описание
iV-400
• Материал шпинделя — хромомолибденовая сталь SCM415 со сквозной закалкой после цементации.
• Шпиндель с конусом NST#30/R8 с двигателем 3 л.с. с регулируемой скоростью (опционально доступен двигатель с частотным преобразователем).
• Приводной узел пиноли шпинделя оснащен шарико-винтовой передачей для повышения точности.
• Основные литые детали изготовлены из высококачественного чугуна Миханит с термообработкой для снятия внутренних напряжений, что обеспечивает жесткую конструкцию станка.
• В стандартной комплектации стол размером 254 × 1372 мм (10" × 54") с закаленной и шлифованной поверхностью.
• Т-образные пазы стола прецизионно отшлифованы для обеспечения точных допусков.
• Оси X и Y оснащены прецизионными шарико-винтовыми передачами.
• Направляющие осей X и Y и регулировочные планки покрыты антифрикционным материалом Туркайт-Б для обеспечения плавности хода и износостойкости.
• Зубчато-ременная передача с передаточным отношением 1:2 на осях X и Y для увеличения крутящего момента привода.
Комплектация
- Станок
- инструкция
