Универсальный заточной станок для производства решает задачу заточки разных видов инструмента на одном рабочем месте. Свёрла, фрезы, метчики, развёртки, резцы — всё обрабатывается на одном станке со сменой приспособлений. Звучит привлекательно: один станок вместо пяти, экономия площади и бюджета. Но универсальность имеет цену — время на переналадку, компромиссы по точности, ограничения по производительности. Разберём, когда инвестиции в универсальный станок оправданы, а когда рациональнее собрать парк специализированного оборудования.
Что такое универсальный заточной станок

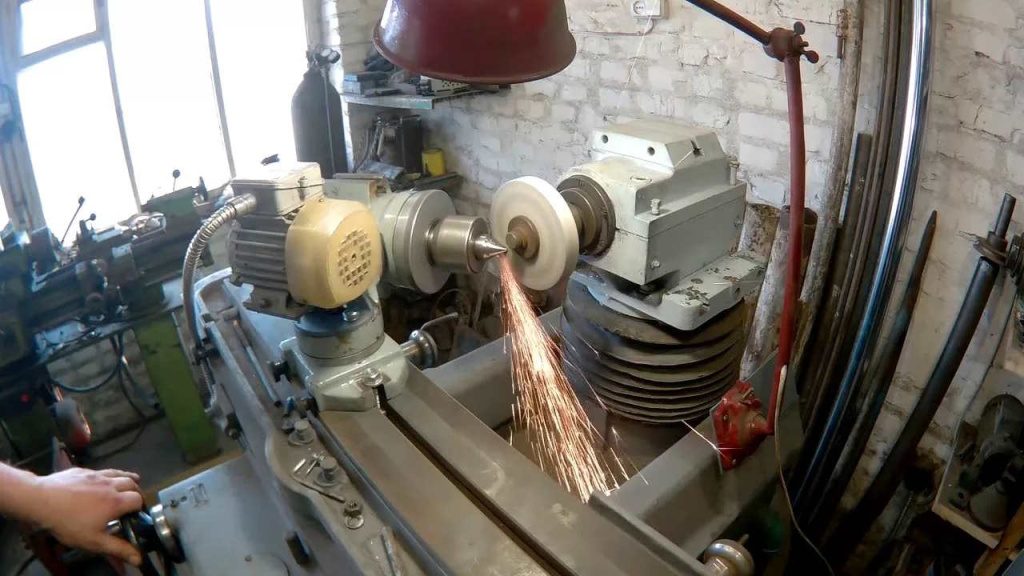

Универсальный станок для заточки инструмента — это оборудование модульной конструкции, позволяющее затачивать различные типы режущего инструмента путём смены приспособлений и настройки кинематики.
Принцип построения
В основе универсального станка:
- Шлифовальная головка — привод абразивного круга с регулировкой положения
- Рабочий стол — с возможностью перемещения по 2–3 осям и поворота
- Комплект приспособлений — сменные устройства для фиксации и ориентации инструмента
- Делительное устройство — для многозубого инструмента (фрезы, развёртки, метчики)
- Система отсчёта углов — лимбы, шкалы, оптические устройства
Отличие от специализированных станков
| Параметр | Специализированный станок | Универсальный станок |
|---|---|---|
| Номенклатура инструмента | Один тип (только свёрла, только фрезы) | 5–10+ типов |
| Время переналадки | Минимальное (смена цанги) | 10–40 минут |
| Точность обработки | Максимальная для данного типа | Достаточная для большинства задач |
| Производительность | Высокая (поточная работа) | Средняя (единичное/мелкосерийное) |
| Требования к оператору | Базовые навыки | Высокая квалификация |
| Стоимость | Ниже (проще конструкция) | Выше (сложная кинематика) |
Возможности и номенклатура инструмента
Многофункциональный заточной станок перекрывает заточку 80–90% номенклатуры стандартного режущего инструмента.
Типы инструмента для заточки
| Тип инструмента | Операции | Приспособление |
|---|---|---|
| Спиральные свёрла | Задняя поверхность, подточка перемычки, ленточки | Патрон с центрами, упоры углов |
| Концевые фрезы | Торец, периферия, радиус | Делительная головка, упор |
| Торцевые фрезы | Главная и вспомогательная задние поверхности | Планшайба, упорный столик |
| Метчики | Заборный конус, затылование | Специальный патрон с направляющей |
| Развёртки | Заборный конус, ленточка | Делительная головка |
| Резцы токарные | Передняя, главная и вспомогательная задние | Резцовый столик, угломер |
Ограничения по размерам
Типовые диапазоны для заточного станка универсального промышленного класса:
| Инструмент | Диапазон размеров |
|---|---|
| Свёрла | Ø2–50 мм |
| Концевые фрезы | Ø4–40 мм |
| Торцевые фрезы | Ø50–200 мм |
| Развёртки | Ø4–50 мм |
| Метчики | М4–М30 |
| Резцы | Сечение до 40×40 мм |
Заточка свёрл, фрез, метчиков на одном станке
Практический пример переналадки:
| Переход | Время | Операции |
|---|---|---|
| Свёрла → концевые фрезы | 15–25 мин | Смена патрона на делительную головку, установка упора, настройка углов |
| Концевые фрезы → резцы | 10–15 мин | Смена делительной головки на резцовый столик, настройка угломера |
| Резцы → метчики | 20–30 мин | Установка специального приспособления, настройка угла заборного конуса |
Сценарии, когда универсальный станок оправдан
Гибкость заточного оборудования критична в определённых производственных ситуациях.
Сценарий 1. Инструментальный участок ремонтного предприятия
Характеристика:
- Широкая номенклатура инструмента (50–200 наименований)
- Малые партии (1–10 шт. каждого типоразмера)
- Непредсказуемый поток заявок
- Ограниченный бюджет на оборудование
Закупка 5–7 специализированных станков экономически нецелесообразна — каждый будет загружен на 10–20%. Универсальный станок решает все задачи с приемлемым временем переналадки.
Сценарий 2. Мелкосерийное машиностроение
Характеристика:
- Производство на заказ
- Частая смена номенклатуры деталей
- Использование разнотипного инструмента
- Объём заточки: 20–50 единиц/смену разных типов
Переналадка станка занимает 15–30 минут, но это быстрее, чем искать свободный специализированный станок или ждать очереди. Один квалифицированный заточник закрывает все потребности.
Сценарий 3. Учебное заведение или центр компетенций
Характеристика:
- Обучение различным видам заточки
- Демонстрация принципов формообразования
- Малые объёмы, разнообразие задач
Станок для заточки разного инструмента позволяет изучить геометрию всех типов режущего инструмента на одном рабочем месте.
Сценарий 4. Начальный этап развития производства
Характеристика:
- Стартап или расширение
- Неопределённая номенклатура
- Ограниченный бюджет (один станок вместо трёх)
- Перспектива роста объёмов
На начальном этапе универсальный станок закрывает все потребности. При росте объёмов — добавляются специализированные станки под «узкие места».
Сравнение: один универсальный vs несколько специализированных
Инвестиционные затраты
| Вариант комплектации | Состав | Ориентировочная стоимость |
|---|---|---|
| Универсальный станок | 1 станок + комплект приспособлений | 250 000–600 000 руб. |
| Парк специализированных | Свёрла + фрезы + резцы + метчики (4 станка) | 400 000–900 000 руб. |
30–50% в пользу универсального станка
Занимаемая площадь
Универсальный станок
- 2–4 м²
- Один станок + зона хранения приспособлений
4 специализированных
- 8–16 м²
- С учётом проходов и рабочих зон
Производительность
Пример: заточка 100 единиц инструмента/смену (разнотипного)
| Показатель | Универсальный | Парк специализированных |
|---|---|---|
| Время переналадки | 3–4 часа суммарно | 0,5 часа |
| Чистое время заточки | 4 часа | 6 часов |
| Эффективное время | 4 часа | 6 часов |
| Производительность | 25 ед./час | 16–17 ед./час |
При разнотипной номенклатуре универсальный станок проигрывает по производительности на 30–40%.
Точность обработки
| Параметр | Универсальный | Специализированный |
|---|---|---|
| Погрешность угла | ±1–2° | ±0,5–1° |
| Биение инструмента | 0,02–0,05 мм | 0,01–0,02 мм |
| Повторяемость | Зависит от оператора | Высокая (фиксированные настройки) |
| Шероховатость | Ra 0,8–1,6 | Ra 0,4–0,8 |
Для ответственных производств (авиация, медицина, прецизионное машиностроение) специализированные станки предпочтительнее.
Требования к персоналу
Универсальный
- Высокая квалификация
- Понимание геометрии всех типов инструмента
- Время обучения: 2–4 недели
- Риск ошибок: выше
- Зависимость от человека: высокая
Специализированный
- Средняя квалификация
- Освоение одного типа инструмента
- Время обучения: 2–5 дней
- Риск ошибок: ниже
- Зависимость от человека: низкая
Ограничения универсальных станков
Универсальность — это всегда компромисс. Важно понимать границы применимости.
Время на переналадку станка
Переналадка — главный минус универсальных станков. При смене типа инструмента требуется:
| Операция | Время, мин |
|---|---|
| Демонтаж текущего приспособления | 3–5 |
| Установка нового приспособления | 5–10 |
| Настройка углов и упоров | 5–15 |
| Пробная заточка и корректировка | 5–10 |
| Итого | 18–40 |
При 5–6 переналадках в смену теряется 2–3 часа рабочего времени.
Ограничения по серийности
| Объём партии | Рекомендация |
|---|---|
| 1–10 шт. одного типа | Универсальный станок |
| 10–50 шт. | Зависит от структуры потока |
| 50–200 шт. | Специализированный станок |
| Более 200 шт. | Только специализированный/автомат |
Точность обработки
Универсальный станок уступает специализированному по точности:
- Причина 1: люфты в сложной кинематике (больше звеньев — больше погрешность)
- Причина 2: погрешности установки приспособлений
- Причина 3: зависимость от квалификации оператора
- Инструмент для обработки по IT6–IT8
- Развёртки, прецизионные фрезы
- Инструмент для авиации, медицины
Зависимость от квалификации
Универсальный станок требует оператора, который:
- Понимает геометрию всех типов режущего инструмента
- Умеет читать чертежи инструмента
- Владеет методами контроля (угломеры, микрометры, проекторы)
- Способен самостоятельно настраивать приспособления
Дефицит таких специалистов — реальная проблема. Средний станочник освоит специализированный станок за неделю, универсальный — за месяц и более.
Обзор моделей универсальных заточных станков
MetalMaster UTG-220
Позиционирование: универсальный заточной станок для инструментальных участков.
| Параметр | Значение |
|---|---|
| Диаметр свёрл | 2–50 мм |
| Диаметр концевых фрез | 4–40 мм |
| Резцы | До 25×25 мм |
| Мощность | 550 Вт |
| Круг | Ø150×20 мм |
| Вес | 85 кг |
Комплектация:
- Патрон для свёрл с набором цанг
- Делительная головка
- Приспособление для резцов
- Упор для концевых фрез
- Оптимальное соотношение функционал/стоимость
- Достаточный комплект приспособлений в базе
- Компактные габариты
Нет приспособления для метчиков в базе (опция).
Stalex GD-450
Позиционирование: комбинированный заточной станок промышленного класса.
| Параметр | Значение |
|---|---|
| Диаметр свёрл | 3–60 мм |
| Диаметр фрез | 6–50 мм |
| Резцы | До 40×40 мм |
| Мощность | 750 Вт |
| Круг | Ø200×25 мм |
| Вес | 150 кг |
Комплектация:
- Расширенный комплект приспособлений
- Оптическое устройство контроля углов
- Система подачи СОЖ
- Промышленная конструкция (непрерывная работа)
- Высокая точность (оптика)
- Широкий диапазон размеров
- Сервис и запчасти в РФ
Габариты, требует стационарной установки.
Proma ON-220
Позиционирование: бюджетный универсальный станок.
| Параметр | Значение |
|---|---|
| Диаметр свёрл | 2–30 мм |
| Диаметр фрез | 4–25 мм |
| Мощность | 450 Вт |
| Вес | 65 кг |
- Доступная стоимость
- Достаточен для малых объёмов
Упрощённая конструкция, ограниченный ресурс.
Сравнительная таблица универсальных станков
| Модель | Свёрла, мм | Фрезы, мм | Резцы, мм | Мощность, Вт | Класс |
|---|---|---|---|---|---|
| MetalMaster UTG-220 | 2–50 | 4–40 | 25×25 | 550 | Средний |
| Stalex GD-450 | 3–60 | 6–50 | 40×40 | 750 | Промышленный |
| Proma ON-220 | 2–30 | 4–25 | 20×20 | 450 | Бюджетный |
Расчёт экономии на примере инструментального цеха
Исходные данные
Инструментальный участок машиностроительного предприятия:
| Параметр | Значение |
|---|---|
| Номенклатура инструмента | 120 типоразмеров |
| Объём заточки | 80 ед./смену |
| Структура: свёрла | 40% |
| Структура: концевые фрезы | 25% |
| Структура: резцы | 20% |
| Структура: прочее | 15% |
Вариант 1: парк специализированных станков
| Станок | Назначение | Стоимость |
|---|---|---|
| MRCM MR-20G | Свёрла | 85 000 руб. |
| Станок для концевых фрез | Фрезы | 120 000 руб. |
| Станок для резцов | Резцы | 70 000 руб. |
| Станок для метчиков/развёрток | Прочее | 90 000 руб. |
| Итого | — | 365 000 руб. |
Дополнительные затраты:
- Площадь: 12 м² × 15 000 руб./м²/год (аренда) = 180 000 руб./год
- Обслуживание 4 станков: 40 000 руб./год
- Обучение 4 операторов: 80 000 руб. (разово)
Вариант 2: универсальный станок
| Станок | Назначение | Стоимость |
|---|---|---|
| Stalex GD-450 | Все виды инструмента | 280 000 руб. |
| Дополнительные приспособления | Расширение возможностей | 50 000 руб. |
| Итого | — | 330 000 руб. |
Дополнительные затраты:
- Площадь: 4 м² × 15 000 руб./м²/год = 60 000 руб./год
- Обслуживание 1 станка: 15 000 руб./год
- Обучение 1 оператора (расширенное): 50 000 руб.
Сравнение затрат (за 5 лет)
| Статья | Парк спец. станков | Универсальный |
|---|---|---|
| Инвестиции в оборудование | 365 000 | 330 000 |
| Площадь (5 лет) | 900 000 | 300 000 |
| Обслуживание (5 лет) | 200 000 | 75 000 |
| Обучение | 80 000 | 50 000 |
| Итого за 5 лет | 1 545 000 | 755 000 |
Расчёт производительности
| Показатель | Парк спец. станков | Универсальный |
|---|---|---|
| Время заточки | 6 часов | 5 часов |
| Время переналадки | 0,5 часа | 2,5 часа |
| Эффективное время | 6 часов | 5 часов |
| Производительность | 80 ед./смену | 65 ед./смену (−19%) |
Итоговый вывод по расчёту
При объёме 80 ед./смену универсальный станок:
- Экономит 790 000 руб. за 5 лет (−51%)
- Снижает производительность на 19%
- Требует одного квалифицированного оператора вместо четырёх
- Занимает в 3 раза меньше площади
Универсал оправдан, если:
- Производительность 65 ед./смену достаточна
- Есть квалифицированный заточник
- Площадь и бюджет ограничены
Парк спец. станков оправдан, если:
- Требуется производительность более 80 ед./смену
- Критична точность заточки
- Планируется рост объёмов
- Есть персонал для работы на нескольких станках
Чек-лист: универсал или парк специализированных станков
Выбирайте универсальный станок, если
- ✓ Номенклатура инструмента широкая (50+ типоразмеров)
- ✓ Объём заточки до 50–60 единиц/смену
- ✓ Структура потока разнородная (нет доминирующего типа)
- ✓ Бюджет ограничен
- ✓ Площадь под заточной участок менее 6–8 м²
- ✓ Есть квалифицированный заточник или готовность его обучить
- ✓ Требования к точности стандартные (IT9–IT11)
Выбирайте парк специализированных станков, если
- ✓ Объём заточки более 80–100 единиц/смену
- ✓ 60–70% потока — инструмент одного типа (например, свёрла)
- ✓ Требуется высокая точность (IT6–IT8)
- ✓ Производство серийное со стабильной номенклатурой
- ✓ Есть возможность обучить нескольких операторов
- ✓ Площадь и бюджет не критичны
- ✓ Планируется рост объёмов производства
Компромиссный вариант
Пример: Если 60% потока — свёрла, 40% — прочее:
- Специализированный станок для свёрл (MRCM MR-20G)
- Универсальный станок для остального (MetalMaster UTG-220)
Результат: высокая производительность по основной номенклатуре + гибкость по остальной.
Помощь в подборе
При выборе между универсальным и специализированными станками критична структура потока инструмента. Пришлите данные:
- Перечень типов инструмента для заточки
- Объёмы по каждому типу (шт./смену, шт./месяц)
- Требования к точности
- Ограничения по площади и бюджету
- Подберём оптимальную конфигурацию — универсал, парк специализированных или комбинированный вариант.
- Предложим аналоги из наличия: дешевле при тех же возможностях или производительнее в рамках бюджета.
Нужна помощь в выборе?
Проанализируем вашу номенклатуру инструмента и подберём оптимальное решение с расчётом экономии и окупаемости.
По всей России транспортными компаниями или собственной логистикой. Сроки и стоимость — по запросу.
FAQ — частые вопросы по универсальным заточным станкам
Свёрла, концевые и торцевые фрезы, метчики, развёртки, зенкеры, токарные и строгальные резцы, дисковые фрезы, пилы. Конкретный перечень зависит от комплектации приспособлениями. Типовой набор перекрывает 80–90% номенклатуры стандартного режущего инструмента.
Смена типа инструмента (например, свёрла → фрезы) занимает 15–40 минут: демонтаж приспособления, установка нового, настройка углов, пробная заточка. При частых переналадках (5–6 раз/смену) теряется 2–3 часа рабочего времени.
Производительность ниже на 20–40% из-за переналадок. Точность обработки ниже (±1–2° против ±0,5° по углам). Требуется высококвалифицированный оператор. Для крупносерийной заточки однотипного инструмента специализированный станок эффективнее.
Оптимально — до 50–60 единиц разнотипного инструмента в смену. При объёме более 80–100 ед./смену производительности не хватает, рационально добавить специализированные станки под основные позиции номенклатуры.
Оператор универсального станка должен понимать геометрию всех типов режущего инструмента, уметь читать чертежи, владеть методами контроля. Время обучения — 2–4 недели (против 2–5 дней для специализированного станка).
Универсальный станок — оптимальный выбор. Широкая номенклатура, малые партии, непредсказуемый поток — классический сценарий для универсального оборудования. Парк специализированных станков будет загружен на 10–20% каждый.
Да, при наличии алмазного круга (SDC) и системы охлаждения. Большинство универсальных станков промышленного класса (Stalex GD-450, аналоги) поддерживают работу с твердосплавом.
MetalMaster UTG-220 или Proma ON-220 — достаточный функционал для обучения, доступная стоимость, компактные габариты. Для колледжа или техникума — MetalMaster, для школьной мастерской — Proma.
По инвестициям — 30–50% относительно парка специализированных. По площади — 60–75%. По обслуживанию и обучению персонала — до 50%. Суммарно за 5 лет эксплуатации экономия может составить 40–55% от совокупных затрат.
Признаки: очередь инструмента на заточку более чем на смену, операторы станков простаивают в ожидании инструмента, переналадки занимают более 30% рабочего времени, брак из-за неточной заточки превышает 5%. В этом случае добавляйте специализированный станок под «узкое место».
Оптимизируйте заточной участок с минимальными инвестициями
Получите подбор оборудования под вашу номенклатуру инструмента с расчётом экономии и сроков окупаемости
